تحلیل جامع و تخصصی اکچویتورهای صنعتی

راهنمای جامع شناخت، محاسبات مهندسی و انتخاب انواع عملگرهای صنعتی

مرجع تخصصی تحلیل ترمودینامیکی، کینماتیک حرکت، استراتژی‌های اتوماسیون و عیب‌یابی عملگرها در صنایع فرآیندی

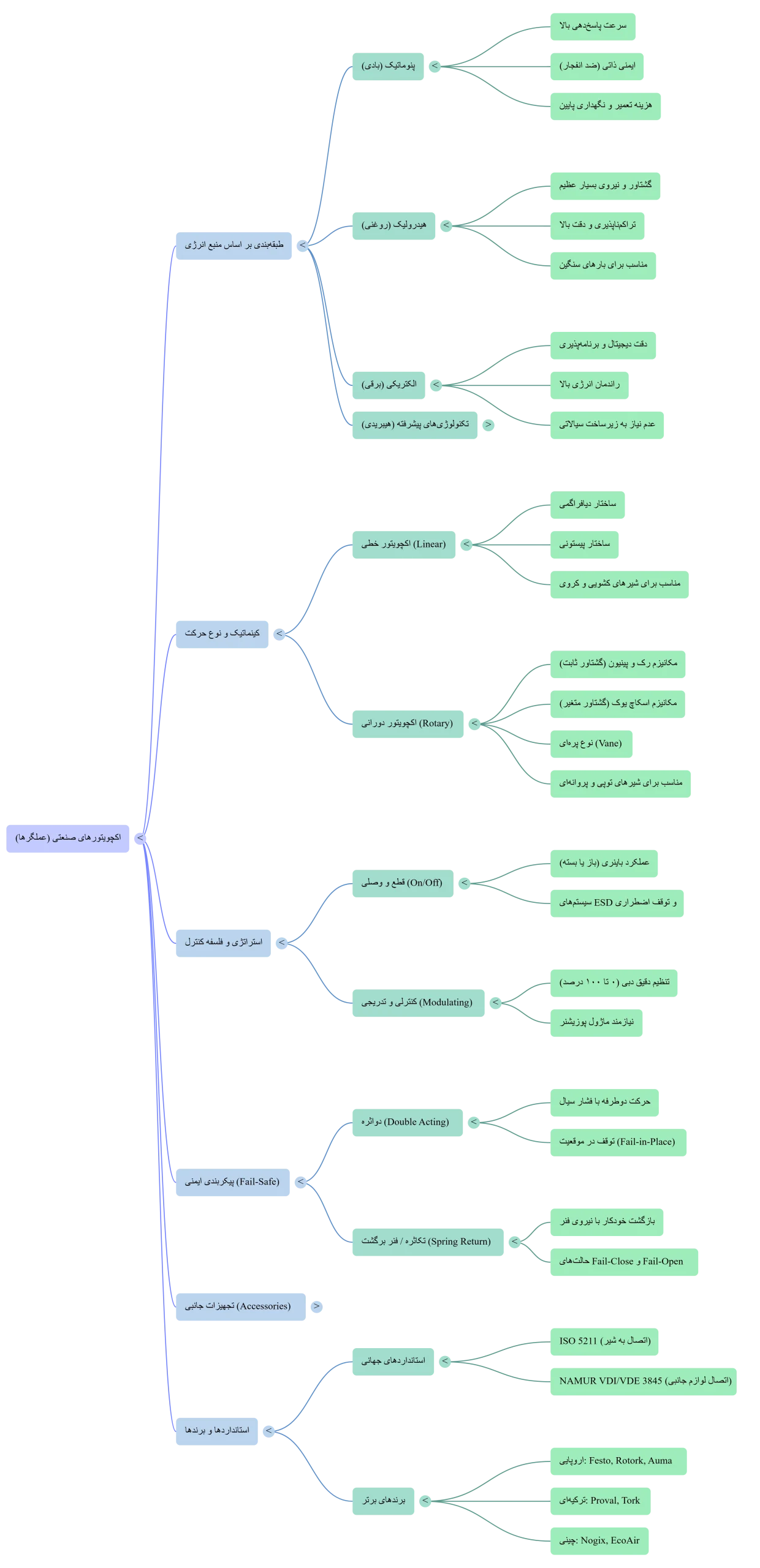

۱. مفاهیم پایه، تئوری و ریشه‌شناسی (Basic Concepts)

اکچویتور چیست و چه تفاوتی با «عملگر» دارد؟

اکچویتورها مجموعه‌های مهندسی‌شده و الکترومکانیکی یا سیالاتی هستند که انرژی دریافتی از یک منبع تغذیه (خواه جریان الکتریکی، هوای فشرده، روغن هیدرولیک یا حتی فشار خود گاز خط لوله) را به یک حرکت مکانیکی خطی یا دورانی با دقت بالا تبدیل می‌کنند. وظیفه ذاتی این تجهیزات، غلبه بر نیروهای استاتیک و دینامیک سیالات درون خطوط لوله و همچنین اصطکاک داخلی شیرهای صنعتی (Valves) یا دمپرها است تا مسیر جریان را باز، بسته، یا به صورت پیوسته تنظیم (Modulate) کنند.

واژه انگلیسی “Actuator” از ریشه لاتین “Actus” مشتق شده است که به معنای «عمل کردن»، «به حرکت درآوردن» یا «فعال‌سازی» است. در فضای آکادمیک و ترجمه‌های رسمی زبان فارسی، واژه «عملگر» به عنوان معادل مستقیم این کلمه پیشنهاد شده و در متون مهندسی مکانیک دانشگاهی به کار می‌رود. با این وجود، در محیط‌های صنعتی، سایت‌های پتروشیمی، و در میان متخصصان پایپینگ و ابزار دقیق، اصرار شدیدی بر استفاده از همان واژه لاتین «اکچویتور» وجود دارد. استدلال نهفته در این انتخاب، جلوگیری از ابهام معنایی (Semantic Ambiguity) در زبان فارسی است. واژه «عملگر» در زبان فارسی دارای بار معنایی به شدت گسترده‌ای است؛ این واژه می‌تواند به اپراتور انسانی یک ماشین، یک تابع یا عملگر ریاضیاتی در علوم کامپیوتر، یا یک مفهوم انتزاعی در فیزیک کوانتوم اشاره کند. در مقابل، واژه «اکچویتور» در اتمسفر صنعتی منحصراً به یک قطعه سخت‌افزاری کاملاً مشخص اشاره دارد که نیروی محرکه یک مکانیزم فیزیکی را تامین می‌کند.

اکچویتور شیر (Valve Actuator) چیست و چرا از آن استفاده می‌شود؟

در ادبیات طراحی خطوط لوله و اتوماسیون صنعتی، تفکیک قائل شدن میان اجزای مکانیکی ضروری است. یک شیر اتوماتیک یا شیر کنترلی (Control Valve) مجموعه‌ای یکپارچه نیست، بلکه از تلفیق دو بخش مجزا تشکیل شده است: بدنه شیر (Valve Body) که مستقیماً با سیال در تماس است، و اکچویتور (Actuator) که روی آن سوار شده و نیروی حرکتی را تامین می‌کند. استفاده از واژه متمایز اکچویتور شیر، به مهندسان کمک می‌کند تا در لیست‌های تامین متریال (BOM) و نقشه‌های P&ID، بخش تامین‌کننده نیرو را از بخش مسدودکننده سیال به دقت تفکیک کنند. علت استفاده از این تجهیزات، حذف دخالت دست، امکان کنترل از اتاق فرمان، سرعت بالا در قطع جریان هنگام حوادث و مهار گشتاورهای عظیمی است که انسان قادر به چرخاندن آن‌ها نیست.

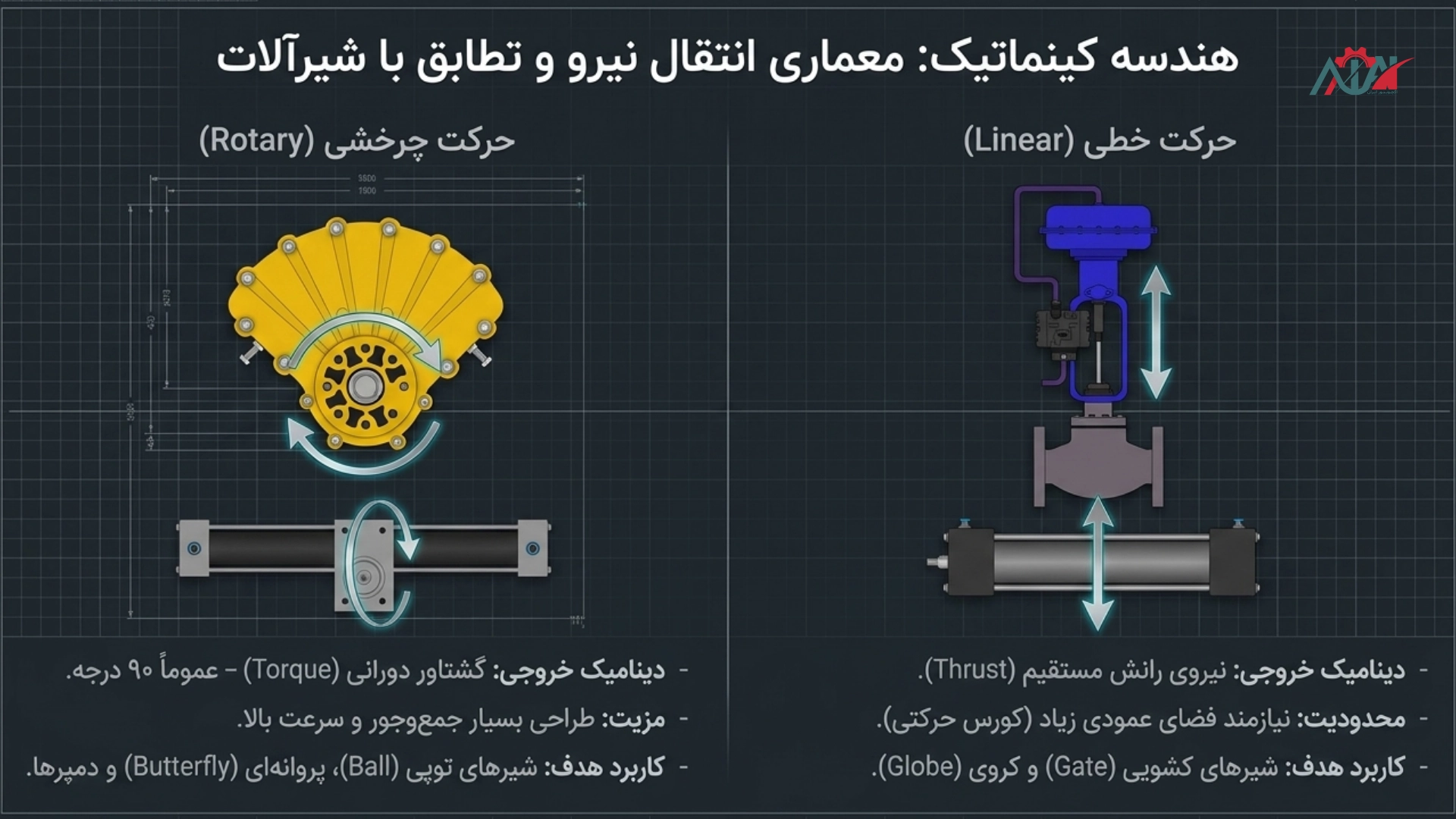

تفاوت اکچویتور خطی (Linear) و دورانی (Rotary) در چیست؟

نحوه انتقال نیرو و مسیر حرکت خروجی در اکچویتورها، عامل اصلی تعیین‌کننده کاربرد آن‌ها در انطباق با انواع مختلف شیرهای صنعتی است. از منظر کینماتیک و هندسه حرکتی، این تجهیزات به دو دپارتمان اصلی خطی و دورانی طبقه‌بندی می‌گردند:

اکچویتورهای خطی (Linear Actuators): این مکانیزم‌ها انرژی ورودی را به یک حرکت مستقیم و رفت و برگشتی (افزایشی یا کاهشی) در امتداد یک محور فضایی یگانه تبدیل می‌کنند و عملکردی کاملاً مشابه با جک‌های مکانیکی یا هیدرولیکی دارند. معماری داخلی این ادوات با توجه به منبع تغذیه متفاوت است؛ در مدل‌های برقی از مکانیزم‌های پیچ سربی (Lead Screw) یا بال‌اسکرو (Ball Screw) استفاده می‌شود، در حالی که مدل‌های سیالاتی از ساختار سیلندر و شفت بهره می‌برند. مزیت کینماتیکی برجسته آن‌ها، قابلیت اعمال نیروی رانش (Thrust) فوق‌العاده عظیم در راستای عمودی است که آن‌ها را برای اتوماسیون شیرهای کشویی (Gate Valves) و شیرهای کروی (Globe Valves) ایده‌آل می‌سازد.

اکچویتورهای چرخشی یا دورانی (Rotary Actuators): این عملگرها به گونه‌ای طراحی شده‌اند که حرکت خروجی آن‌ها به صورت زاویه‌ای حول یک محور ثابت است. این چرخش عموماً در محدوده‌های استانداردی نظیر ۹۰ درجه (اصطلاحاً ربع‌گرد یا Quarter-turn)، ۱۸۰ درجه، یا در موارد خاص به صورت چرخش‌های مداوم ۳۶۰ درجه تعریف می‌گردد. در این مکانیزم‌ها، نیروی تولیدی به جای رانش مستقیم خطی، به صورت گشتاور (Torque) به شفت شیر منتقل می‌شود. این ساختار حرکتی، آن‌ها را به تنها گزینه منطقی برای راه‌اندازی شیرهای توپی (Ball Valves)، شیرهای پروانه‌ای (Butterfly Valves) و دمپرهای صنعتی تبدیل کرده است.

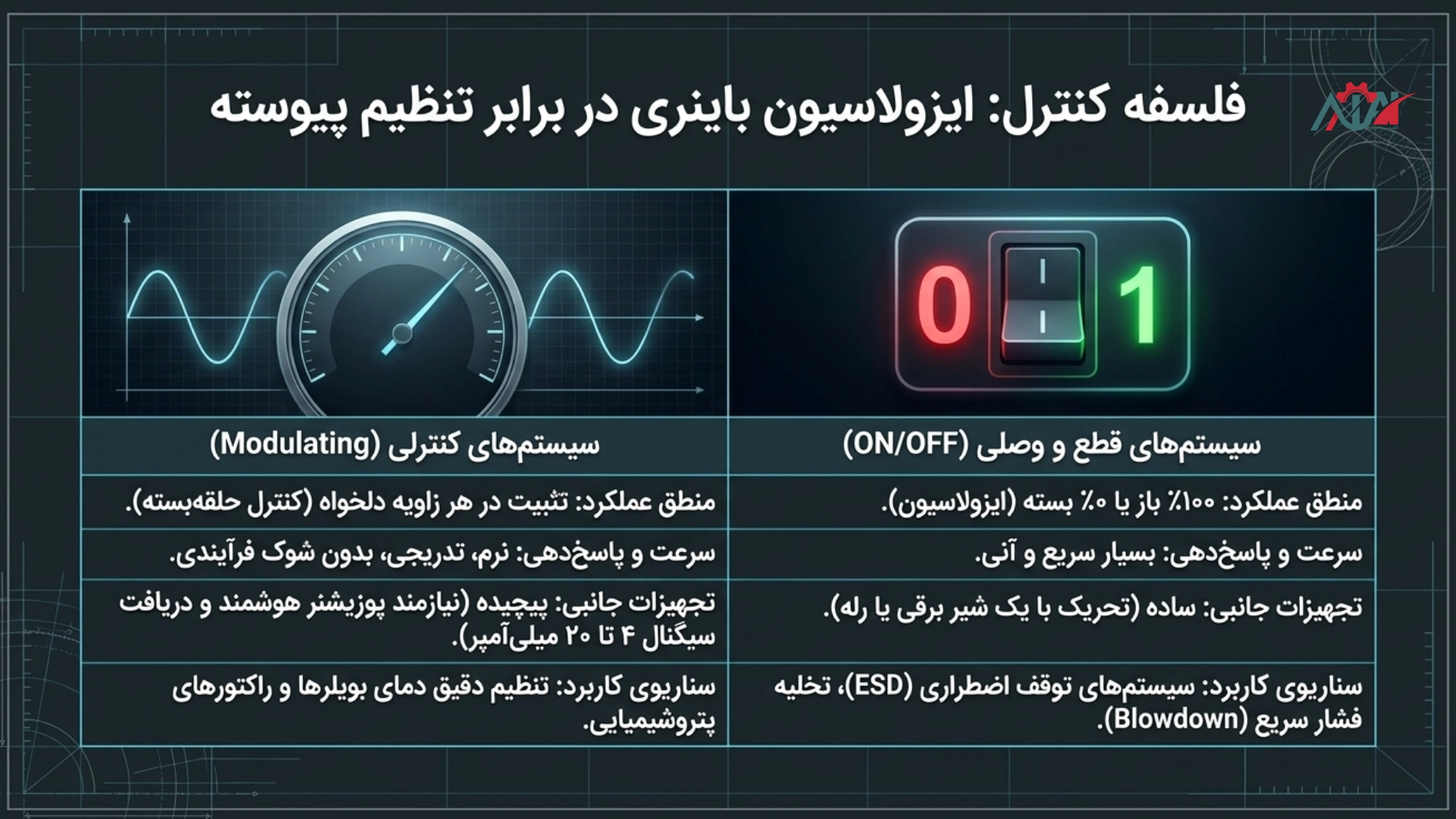

تفاوت عملکرد اکچویتور قطع و وصلی (ON/OFF) و اکچویتور کنترلی (تدریجی) چیست?

علاوه بر ساختار مکانیکی، اکچویتورها بر اساس هوشمندی و نحوه پاسخ‌دهی به سیگنال‌های کنترلی فرآیند به دو دسته عملکردی با فلسفه‌های عملیاتی متفاوت تقسیم می‌شوند:

عملکرد قطع و وصلی مطلق (ON/OFF Valve Automation): اکچویتورهای On/Off وظیفه دارند شیر صنعتی را منحصراً در یکی از دو حالت نهایی قرار دهند: کاملاً باز (۱۰۰٪ جریان) یا کاملاً بسته (۰٪ جریان). این سیستم‌ها به هیچ عنوان برای قرارگیری در موقعیت‌های میانی طراحی نشده‌اند. از این استراتژی در کاربردهای ایزوله‌سازی خطوط لوله جهت تعمیرات، تخلیه سریع فشار مخازن (Blowdown)، و به ویژه در سیستم‌های ایمنی توقف اضطراری (ESD – Emergency Shut-Down) استفاده می‌شود. هزینه اولیه آن‌ها بسیار پایین بوده و تنها با یک شیر برقی ساده تحریک می‌شوند.

عملکرد کنترلی و تدریجی (Modulating Control Actuation): در تضاد با سیستم‌های باینری، اکچویتورهای کنترلی قابلیت آن را دارند که شفت خروجی شیر را در هر زاویه یا موقعیت دلخواهی بین ۰ تا ۱۰۰ درصد کورس حرکتی تثبیت کنند. این قابلیت برای کنترل حلقه‌بسته (Closed-loop) در فرآیندهای شیمیایی، جایی که تغییرات دبی، فشار، یا دما باید با دقت بالا جبران شود، امری حیاتی است. این تجهیزات عموماً سیگنال‌های استاندارد آنالوگ مانند جریان ۴ تا ۲۰ میلی‌آمپر (4-20mA) یا ولتاژ ۰ تا ۱۰ ولت را دریافت می‌کنند و برای دستیابی به این سطح از دقت، به یک ماژول هوشمند فیدبک‌دار به نام «پوزیشنر» (Positioner) نیازمندند.

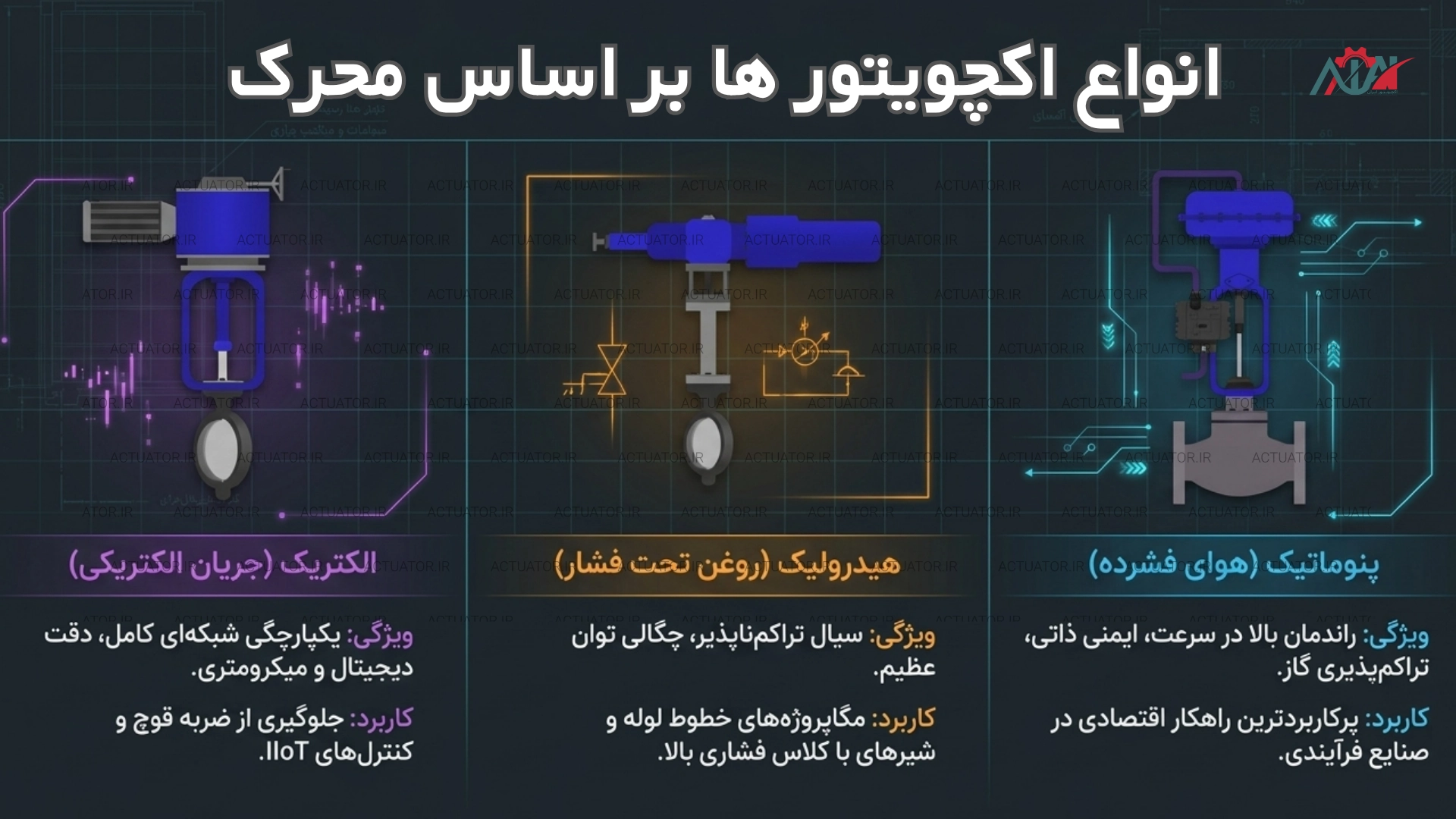

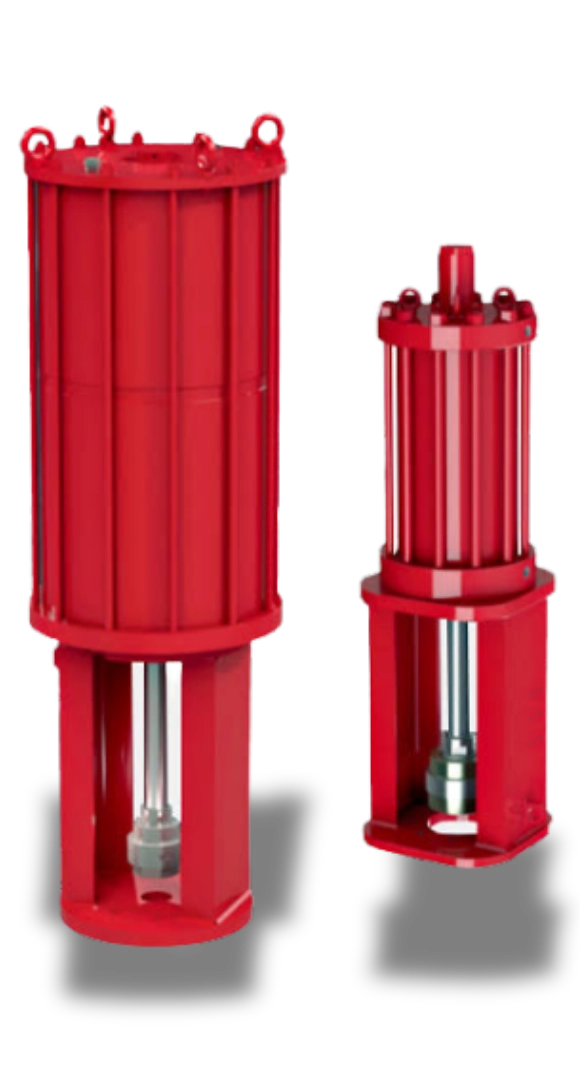

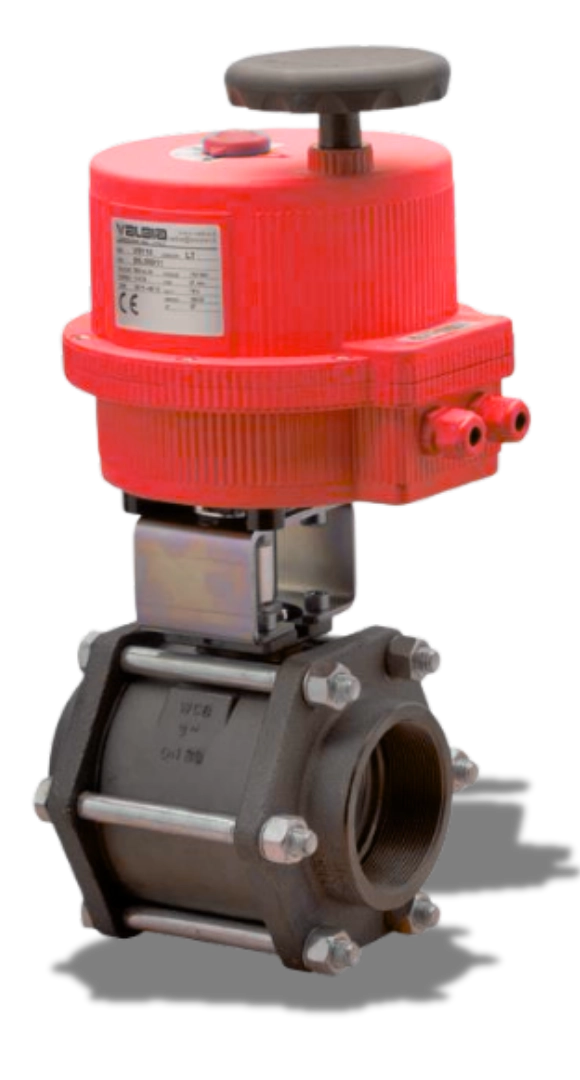

انواع اکچویتورهای صنعتی (برقی، پنوماتیک، هیدرولیک) کدامند و چه کاربردی دارند؟

بر اساس منبع تغذیه اصلی، اکچویتورهای صنعتی به سه خانواده بزرگ پنوماتیکی (تحریک با هوای فشرده)، هیدرولیکی (تحریک با روغن تحت فشار) و الکتریکی (تحریک با موتور و چرخ‌دنده) تقسیم می‌شوند. پنوماتیک‌ها برای سرعت‌های بالا و فرکانس کاری زیاد، هیدرولیک‌ها برای مگاپروژه‌ها و تولید نیروهای غول‌آسا، و الکتریکی‌ها برای سیستم‌های ابزاردقیق مدرن و کنترل دیجیتال بدون نیاز به زیرساخت سیالاتی به کار می‌روند که در بخش‌های بعدی به تفصیل تحلیل شده‌اند.

۲. سوالات تخصصی و مقایسه‌ای در اکچویتورهای پنوماتیک

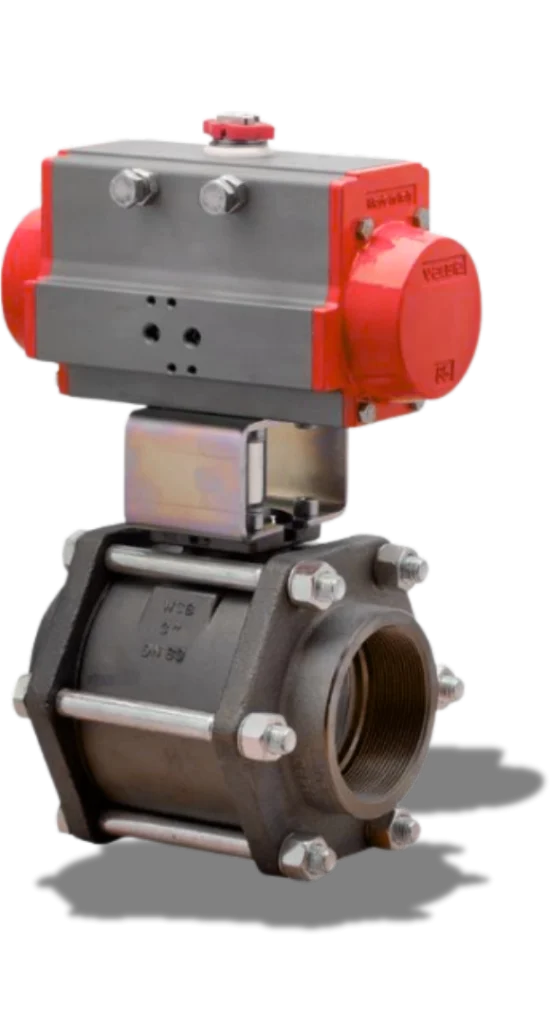

اکچویتورهای پنوماتیکی با مهار انرژی پتانسیل هوای فشرده (Compressed Air) و تبدیل آن به حرکت مکانیکی، پرکاربردترین عملگرها در صنایع فرآیندی هستند. قابلیت تراکم‌پذیری هوا باعث سرعت پاسخ‌دهی خارق‌العاده (اغلب زیر یک ثانیه) می‌شود. طیف گشتاور تولیدی آن‌ها در مصارف متداول صنعتی از ۴۰ نیوتن‌متر آغاز شده و در مدل‌های سنگین به حدود ۲۷,۰۰۰ نیوتن‌متر می‌رسد.

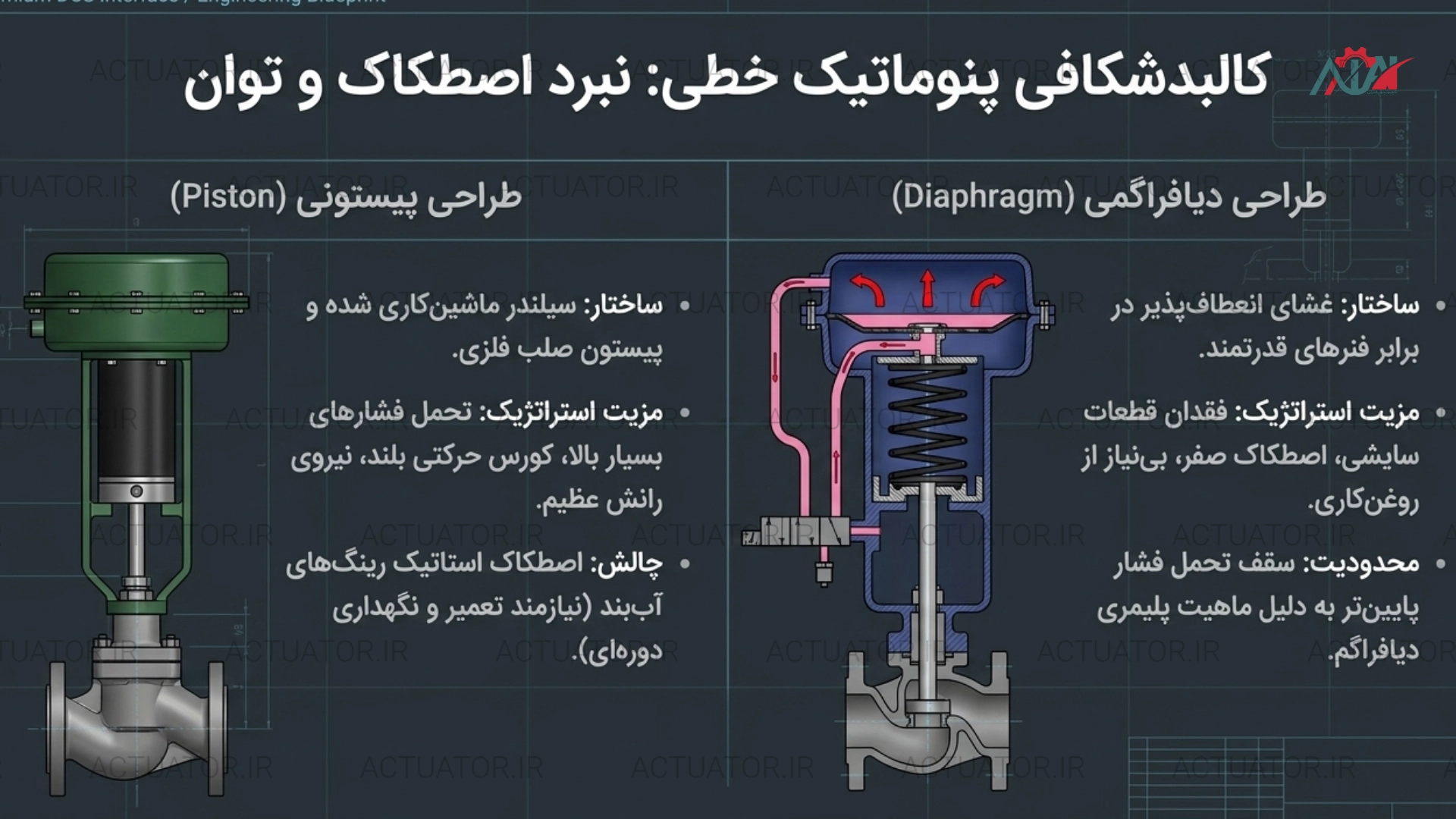

تفاوت اکچویتور دیافراگمی و پیستونی در کجاست و کدام بهتر است؟

در بخش تولید نیروی خطی (Thrust)، اکچویتورهای پنوماتیک به دو معماری کلان تقسیم می‌شوند:

• اکچویتور دیافراگمی (Diaphragm Actuator): این معماری رایج‌ترین طراحی در شیرهای کنترلی گلوب است. قلب این سیستم متشکل از یک غشای الاستومری بزرگ و انعطاف‌پذیر (دیافراگم) است که یک سمت آن تحت تاثیر فشار هوا قرار می‌گیرد و سمت دیگر با فنرهای قدرتمند پشتیبانی می‌شود. مزیت استراتژیک این طراحی، سادگی بی‌نظیر مکانیکی و فقدان قطعات سایشی نظیر رینگ‌های آب‌بند پیستون است. این امر اصطکاک را به صفر رسانده و نیاز به تعمیرات را به حداقل می‌رساند. با این وجود، به دلیل ماهیت پلیمری دیافراگم، تحمل فشار محدود بوده و برای سایزهای غول‌آسا مناسب نیست.
• اکچویتور پیستونی (Piston Actuator): برای فرآیندهایی که نیازمند نیروی رانش عظیم جهت غلبه بر فشارهای بالای خطوط لوله هستند، یا کورس حرکتی (Stroke) بلندی طلب می‌کنند، استفاده می‌شود. در این طراحی، یک پیستون صلب فلزی در داخل یک سیلندر ماشین‌کاری شده حرکت می‌کند. استحکام ساختاری پیستون اجازه می‌دهد فشارهای بسیار بالاتری به سیستم اعمال گردد. نقطه ضعف آن، وجود اصطکاک استاتیک بین رینگ‌های آب‌بند پیستون و دیواره سیلندر است که نیازمند روان‌کاری دوره‌ای است.

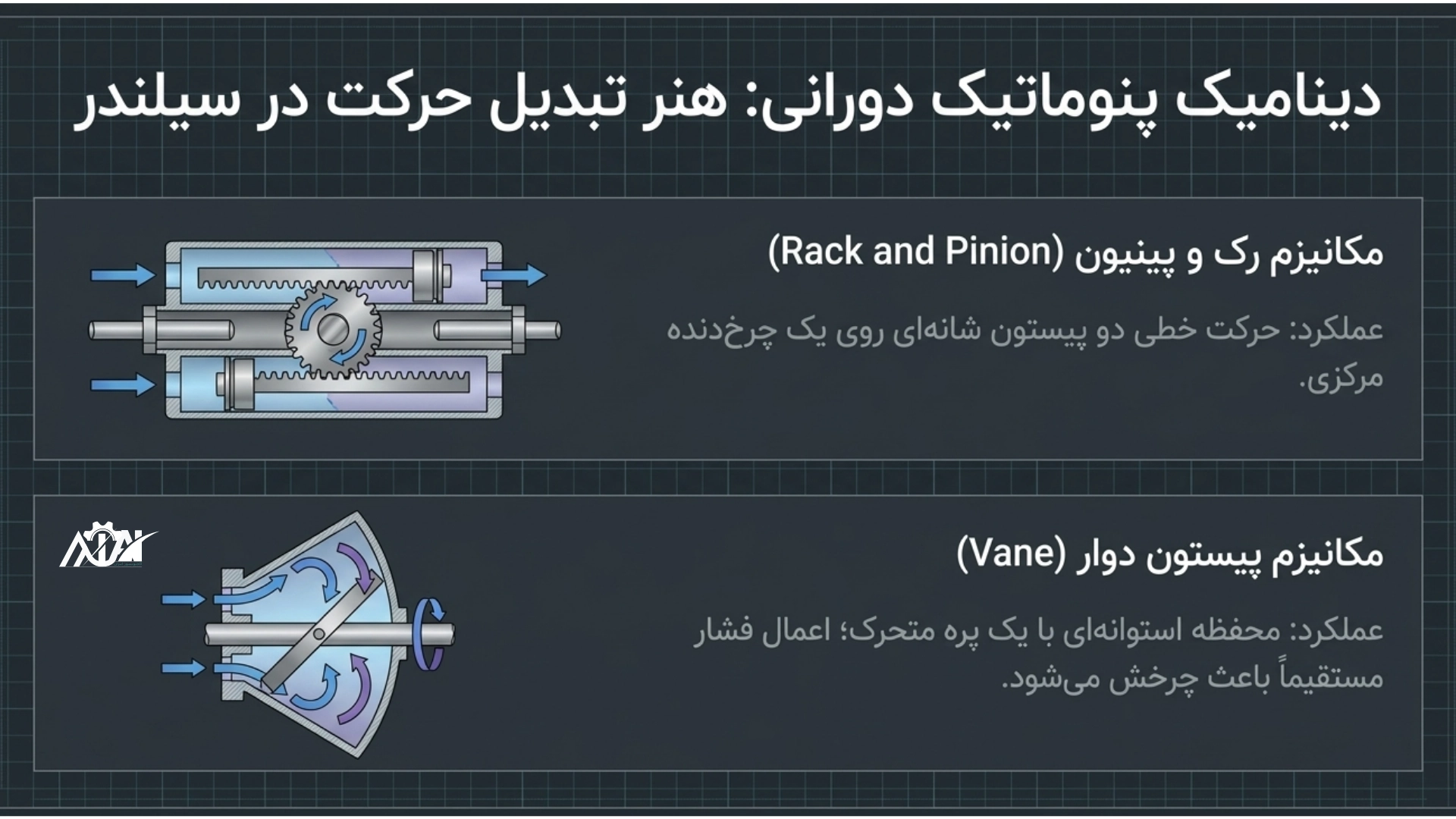

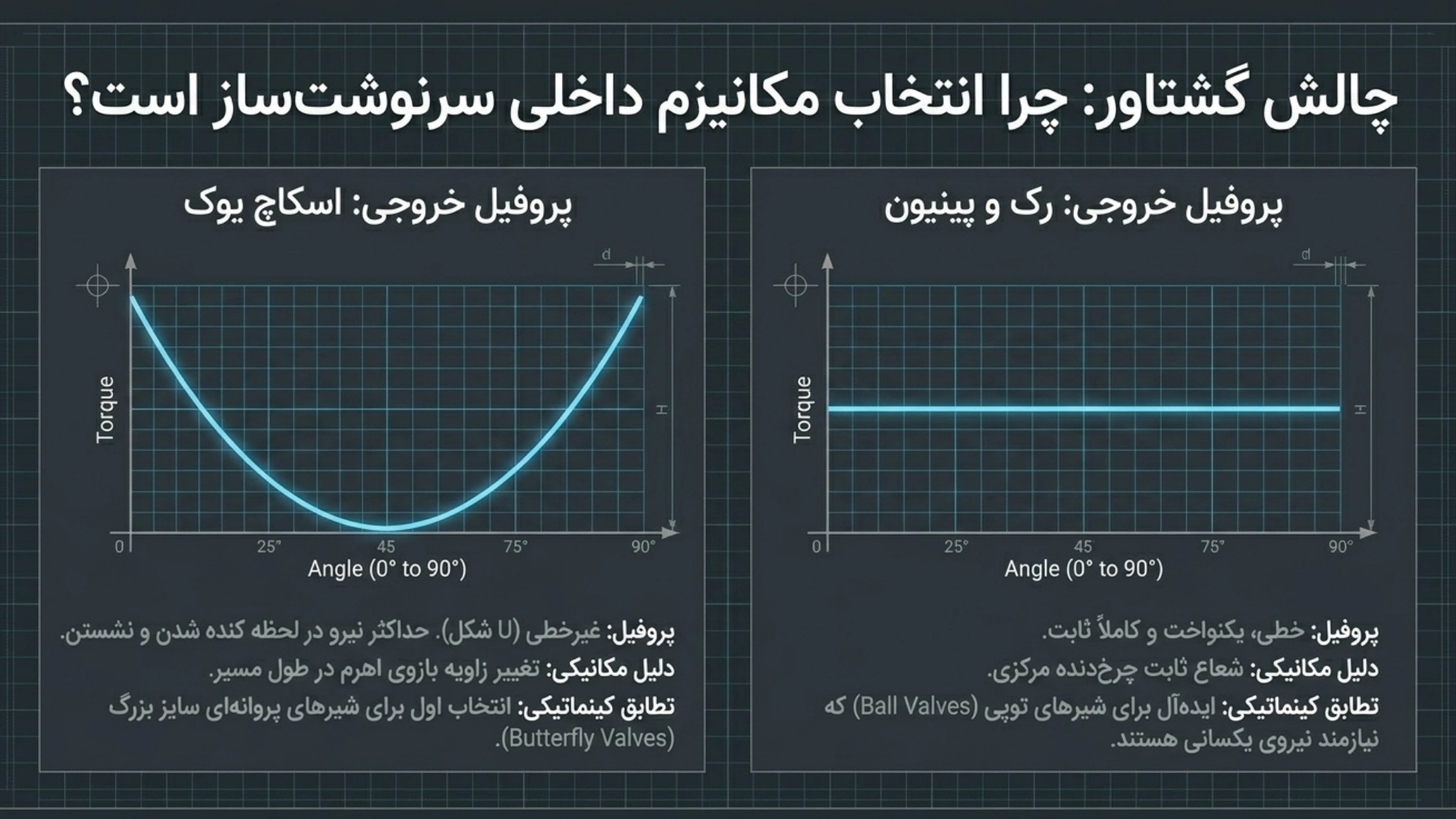

مکانیزم اسکاچ یوک (Scotch Yoke) چه تفاوتی با رک و پینیون (Rack and Pinion) دارد؟

جهت اتوماسیون شیرهای ربع‌گرد، حرکت خطی تولید شده در سیلندر باید به حرکت دورانی ۹۰ درجه تبدیل شود. دو مکانیزم اصلی برای این کار وجود دارد:

مکانیزم رک و پینیون (Rack and Pinion): در این معماری، یک جفت پیستون خطی وجود دارند که سطح داخلی آن‌ها به صورت دندانه‌های شانه‌ای (Rack) ماشین‌کاری شده و با یک چرخ‌دنده محوری مرکزی (Pinion) درگیر است. ویژگی ترمومکانیکی درخشان این مکانیزم، تولید پروفیل گشتاور کاملاً یکنواخت، خطی، و ثابت در تمام طول کورس چرخش است. نیروی تولیدی در زاویه ۰ درجه با زاویه ۹۰ درجه کاملاً برابر است.

مکانیزم اسکاچ یوک (Scotch Yoke): این طراحی انتقال نیرو، مبتنی بر یک پیستون خطی، یک شفت رابط، و یک بازوی یوغ‌شکل شیاردار (Yoke) است. تفاوت بنیادین اسکاچ یوک با رک و پینیون در پروفیل گشتاور خروجی آن است. به دلیل تغییر زاویه بازوی اهرم نسبت به نقطه اعمال نیرو، گشتاور خروجی در این مکانیزم یک منحنی U شکل غیرخطی دارد؛ یعنی در ابتدا و انتهای مسیر حرکت، حداکثر گشتاور را تولید می‌کند.

چرا در شیرهای پروانه‌ای از اکچویتورهای اسکاچ یوک استفاده می‌شود؟

شیرهای پروانه‌ای (Butterfly Valves) و شیرهای توپی، برای کنده شدن دیسک از روی لاستیک آب‌بند (Breakaway) و در لحظه نهایی نشستن دیسک در سیت، به نیروی عظیمی نیاز دارند، در حالی که در میانه مسیر حرکت دیسک روانی دارد. رفتار سینماتیکی مکانیزم اسکاچ یوک که در ابتدا و انتها گشتاور پیک (حداکثر) تولید می‌کند، تطابق حیرت‌انگیزی با نیازهای گشتاوری شیرهای پروانه‌ای دارد. از این رو، اکچویتورهای اسکاچ یوک برای کاربری‌های سنگین صنعتی (Heavy Duty) و شیرهای سایز بزرگ انتخاب اول طراحان هستند.

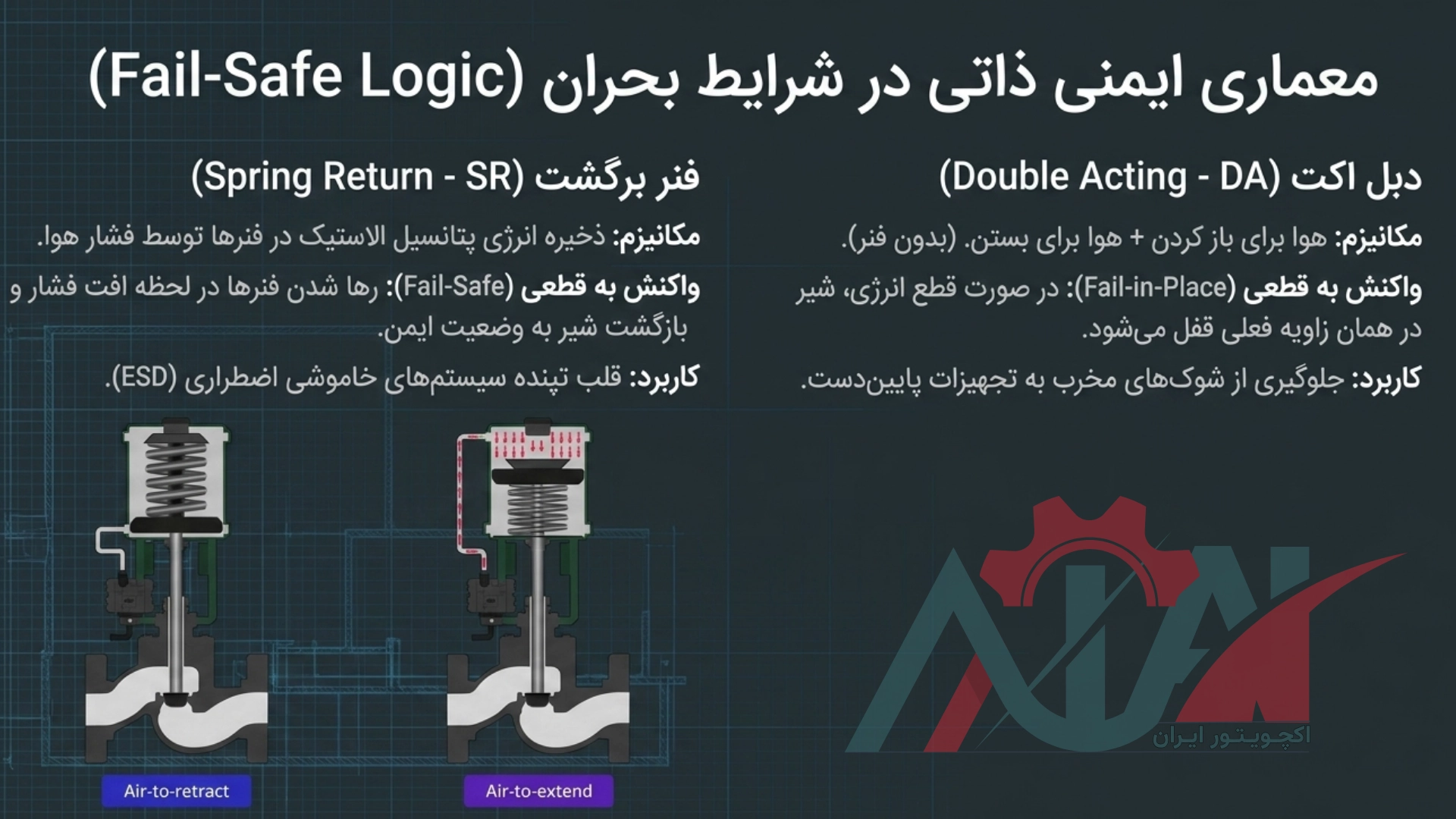

تفاوت اکچویتور پنوماتیک سینگل اکت (فنر برگشت) و دبل اکت (دو طرفه) چیست؟

حیاتی‌ترین پارامتر در ایمنی شبکه‌های ابزار دقیق، نحوه رفتار سیستم در صورت وقوع بحران (مانند قطع فشار هوای فشرده) است:

• پیکربندی دبل اکت (Double Acting – DA): در اکچویتورهای دبل اکت (دو طرفه)، از فشار هوای شبکه هم برای باز کردن و هم برای بستن شیر استفاده می‌شود و هیچ‌گونه فنر داخلی در ساختار وجود ندارد. استراتژی ایمنی در این مدل‌ها از نوع “Fail-in-Place” است؛ بدین معنا که در صورت قطع انرژی هوا، اکچویتور دقیقاً در همان موقعیتی که در لحظه قطعی قرار داشته، قفل می‌شود. این عملکرد برای فرآیندهایی مطلوب است که تغییر وضعیت ناگهانی آن‌ها ممکن است منجر به شوک حرارتی یا تخریب تجهیزات پایین‌دست شود.
• پیکربندی فنر برگشت یا سینگل اکت (Spring Return / Single Acting – SR): معماری این اکچویتورها به گونه‌ای است که هوای فشرده تنها در یک پورت اعمال شده و پیستون را حرکت می‌دهد و همزمان، مجموعه‌ای از فنرهای قدرتمند را فشرده می‌سازد. برای حرکت در جهت مخالف، هوا تخلیه شده و انرژی آزاد شده از انبساط فنرها، مکانیزم را به عقب می‌راند. مزیت بی‌رقیب این سیستم، پیاده‌سازی منطق “Fail-Safe” (شکست ایمن) است. در صورت افت فشار هوا، فنرها بلافاصله شیر را به وضعیت ایمن از پیش تعریف شده (حالت نرمال بسته یا نرمال باز) باز می‌گردانند.

۳. محاسبات مهندسی، سایزینگ و راهنمای خرید (Sizing & Selection)

فاز انتخاب سایز دقیق (Sizing) اکچویتور، مرز باریک میان یک طراحی مهندسی موفق و یک فاجعه عملیاتی است. انتخاب سایز کوچکتر از نیاز، باعث عدم توانایی در باز کردن شیر شده و انتخاب سایز بیش از حد بزرگ، منجر به هدررفت سرمایه و تولید گشتاور مازادی می‌شود که می‌تواند شفت شیر را ببرد.

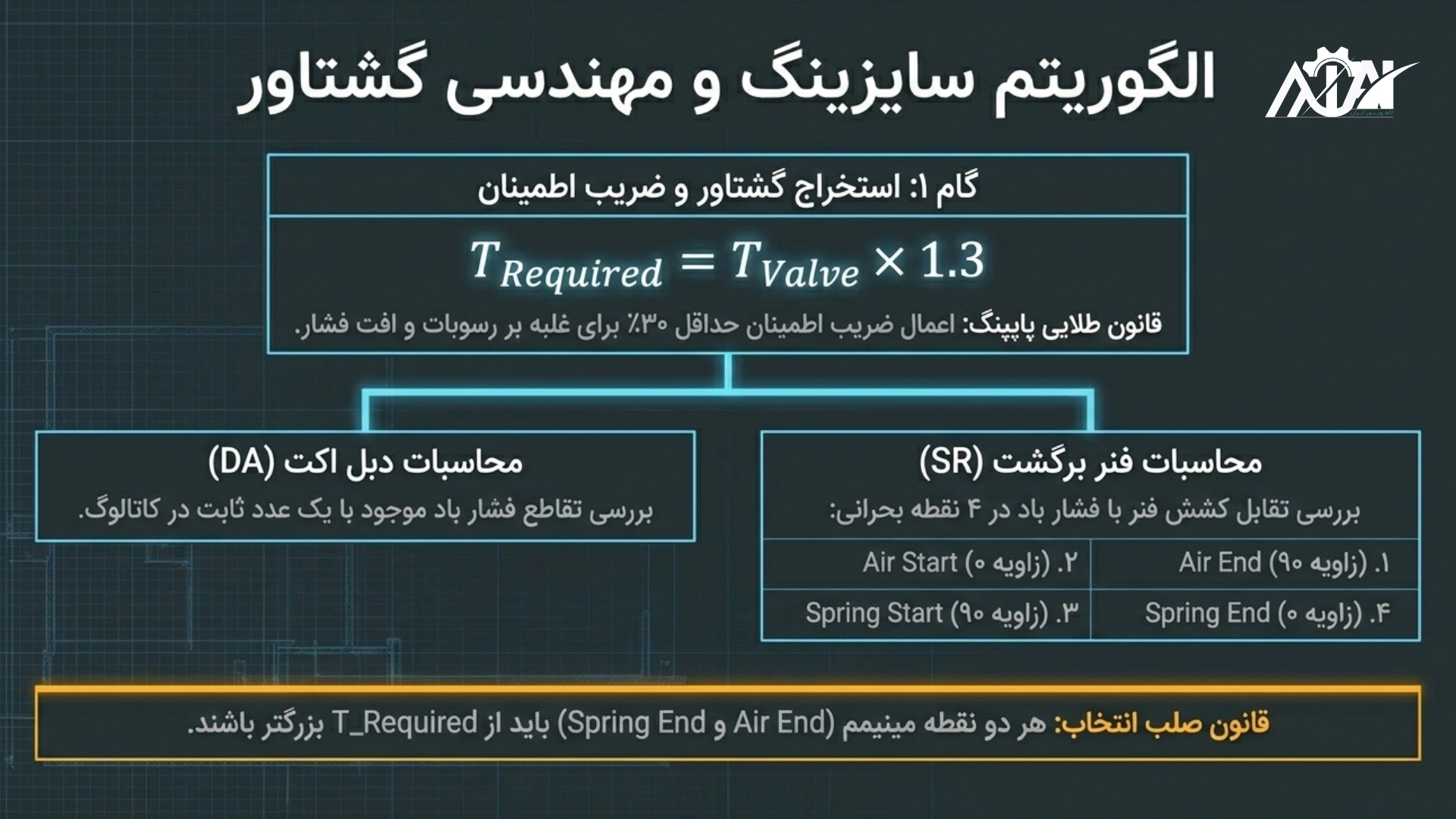

فرمول محاسبه گشتاور شیر و ضریب اطمینان برای انتخاب اکچویتور چیست؟

نخستین گام، استخراج متغیری به نام “Breakaway Torque” (گشتاور لحظه کنده شدن) از کاتالوگ سازنده شیر است. در شرایط واقعی، عواملی نظیر ایجاد رسوبات کریستالی روی دیسک، خشک شدن الاستومرهای آب‌بندی و افت فشارهای ناخواسته، باعث افزایش مقاومت شیر می‌شوند. بر این اساس، استاندارد طلایی طراحی، اعمال یک ضریب اطمینان (Safety Factor) حداقل ۳۰ درصدی را الزامی می‌داند:

نحوه محاسبه گشتاور و سایزینگ (Sizing) اکچویتور پنوماتیک چگونه است؟

در مدل‌های دبل اکت (DA): فشار هوای ابزار دقیق بر روی سطح مقطع پیستون در تمام طول کورس چرخش پایدار و ثابت باقی می‌ماند. در نتیجه، گراف گشتاور خروجی اکچویتور به صورت یک خط صاف افقی است. مهندس طراح صرفاً با در دست داشتن حداقل فشار باد موجود در سایت (مثلاً ۵ بار)، به جدول کاتالوگ برند مورد نظر مراجعه کرده و اکچویتوری را انتخاب می‌کند که در ستون فشار ۵ بار، گشتاوری بیش از گشتاور نهایی شیر تولید کند.

نقاط بحرانی گشتاور (Air End و Spring End) در اکچویتورهای فنر برگشت چیست؟

طراحی در مدل‌های سینگل اکت (SR) پیچیده‌تر است، زیرا بر اساس قانون هوک در الاستیسیته، نیرو متغیر است. جداول مهندسی برندهای معتبر برای این مدل‌ها، چهار نقطه بحرانی گشتاور را معرفی می‌کنند:

1. Air Start (گشتاور باد در زاویه ۰ درجه): بالاترین توان باد، جایی که فنرها هنوز باز هستند و مقاومتی ندارند.
2. Air End (گشتاور باد در زاویه ۹۰ درجه): نقطه بحرانی اول (مینیمم باد). باد در بالاترین سطح تقابل با فنرهای کاملاً فشرده‌شده قرار دارد و گشتاور خالص به حداقل می‌رسد.
3. Spring Start (گشتاور فنر در زاویه ۹۰ درجه): لحظه قطع هوا؛ فنرها در فشرده‌ترین حالت خود بوده و با بالاترین زور ضربه می‌زنند.
4. Spring End (گشتاور فنر در زاویه ۰ درجه): نقطه بحرانی دوم (مینیمم فنر). شیر در حال بسته شدن نهایی است و فنرها باز شده‌اند، بنابراین ضعیف‌ترین نیروی خود را اعمال می‌کنند.

قانون صلب انتخاب: برای آنکه شیر در هیچ نقطه‌ای از مسیر گیر نکند، هر دو مقدار مینیمم (یعنی Air End و Spring End) باید به طور همزمان از گشتاور نهایی محاسبه شده شیر بزرگتر باشند.

چگونه اکچویتور مناسب برای ولو صنعتی (شیر توپی، پروانه‌ای و کشویی) انتخاب کنیم؟

انتخاب نوع اکچویتور مستقیماً به نوع حرکت شفت شیر بستگی دارد. برای شیرهای کشویی و کروی که حرکت خطی دارند، از اکچویتورهای خطی (دیافراگمی یا پیستونی) استفاده می‌شود. برای شیرهای توپی و پروانه‌ای که حرکت ربع‌گرد دارند، اکچویتورهای چرخشی (رک و پینیون یا اسکاچ یوک) انتخاب می‌شوند. شیرهای توپی به دلیل گشتاور یکنواخت با رک و پینیون، و شیرهای پروانه‌ای به دلیل نیاز به گشتاور بالا در ابتدا و انتها، با اسکاچ یوک کوپل می‌گردند.

۴. تجهیزات جانبی، پروتکل‌ها و استانداردهای جهانی

یک اکچویتور مکانیکی برهنه، یک قطعه کور و گنگ است. برای تزریق هوشمندی به این تجهیزات و برقراری یک دیالوگ دوطرفه با اتاق کنترل اتوماسیون، استفاده از ادوات ابزار دقیق جانبی الزامی است.

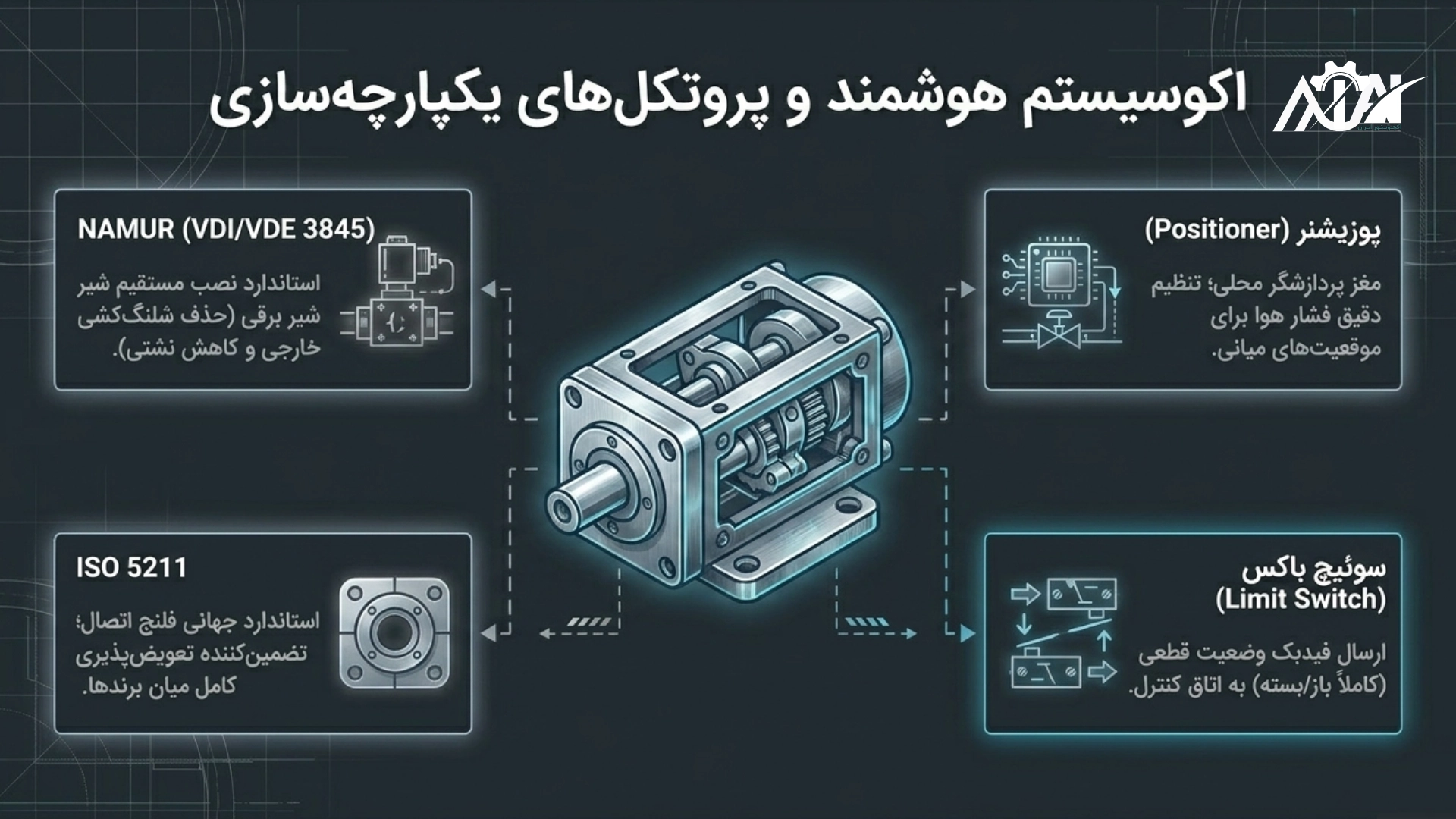

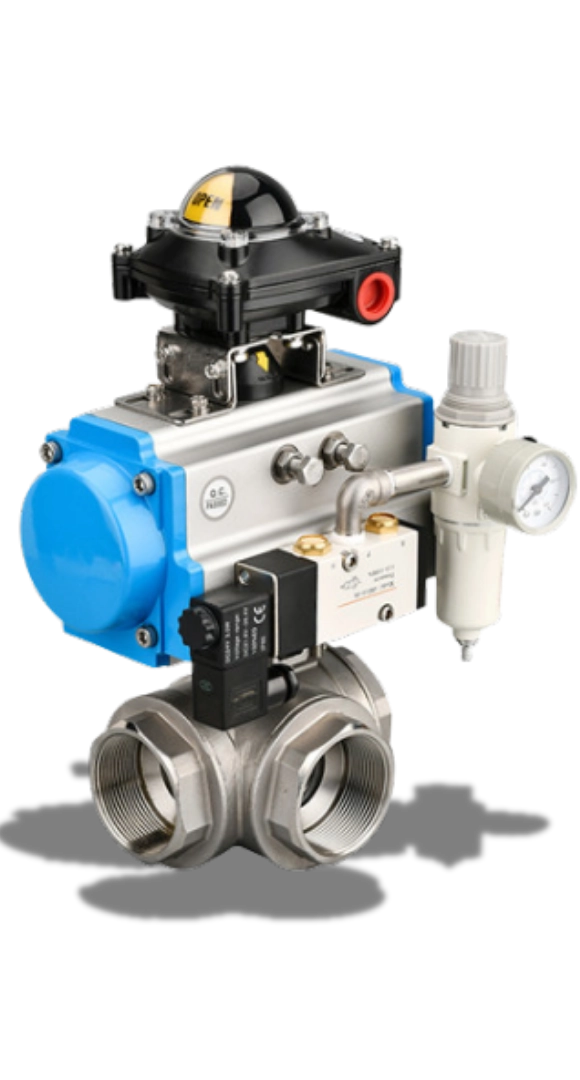

تجهیزات جانبی اکچویتور چیست و چه وظیفه‌ای دارند؟

مهم‌ترین تجهیزات جانبی شامل پوزیشنرها (برای کنترل درصدی)، لیمیت سوئیچ باکس‌ها (برای فیدبک وضعیت باز/بسته) و شیرهای برقی (برای مسیردهی به جریان هوای فشرده) هستند که در ادامه تشریح شده‌اند.

پوزیشنر (Positioner) چیست، چرا روی اکچویتور نصب می‌شود و چه وظیفه‌ای دارد؟

در سناریوهای کنترل تدریجی (Modulating)، پوزیشنرهای الکتروپنوماتیک (مانند سری CMSX برند Festo) به عنوان واحد پردازشگر محلی و مغز اکچویتور عمل می‌کنند. این تجهیزات با دریافت سیگنال آنالوگ مرجع، موقعیت لحظه‌ای ساقه شیر را پایش کرده و میزان هوای تزریقی یا تخلیه‌شده از پورت‌ها را به گونه‌ای کالیبره می‌کنند که موقعیت فیزیکی دقیقاً منطبق بر سیگنال دریافتی، پایدار گردد.

استاندارد NAMUR (یا VDI/VDE 3845) و شیر برقی نامور (NAMUR Solenoid Valve) چیست؟

ارسال فرمان دیجیتال سیستم اتوماسیون (مثلاً ولتاژ ۲۴ ولت DC) برای حرکت اکچویتور، نیازمند مسیردهی به جریان هوای فشرده توسط شیرهای برقی (Solenoid Valves) است. در طراحی‌های کلاسیک، اتصال این شیرها مستلزم شلنگ‌کشی‌های واسطه متعددی بود که ریسک نشت (Leakage) هوا را بالا می‌برد. برای حل این معضل، استاندارد آلمانی NAMUR (VDI/VDE 3845) تدوین شد.

این استاندارد، یک الگوی سوراخ‌کاری و رابط مکانیکی دقیق بر روی بدنه اکچویتور تعریف می‌کند که بر اساس آن، شیرهای برقی نامور (مانند محصولات برند معتبر Parker، شیرهای سری Norgren، یا برندهای اقتصادی‌تر مانند Airtac) بدون نیاز به شلنگ و لوله‌کشی خارجی، مستقیماً توسط پیچ‌ها و واشرهای اورینگ بر روی درگاه ورودی هوای اکچویتور پیچ و نصب (Direct Mount) می‌شوند. این معماری ماژولار اتلاف انرژی را محدود کرده و نصب را فوق‌العاده سریع می‌سازد.

تفاوت لیمیت سوئیچ باکس مکانیکی و القایی (Proximity) در اکچویتورها چیست؟

لیمیت سوئیچ باکس‌ها تجهیزاتی هستند که برای ارسال سیگنال باز یا بسته بودن کامل شیر بر روی آپر اکچویتور نصب می‌گردند. مدل‌های پایه‌ای مجهز به سوئیچ‌های مکانیکی و کنتاکت‌های فیزیکی هستند که قیمت ارزان‌تری دارند. در مقابل، در محیط‌های خورنده، مرطوب یا با ارتعاش بالا، از مدل‌های مجهز به سنسورهای القایی و مجاورتی غیرتماسی (Proximity) با خروجی‌های ترانزیستوری PNP یا NPN استفاده می‌شود که به دلیل عدم وجود قطعه مکانیکی متحرک، قابلیت اطمینان و طول عمر بسیار بالاتری دارند.

استاندارد ISO 5211 (استاندارد فلنج و ابعاد نصب) در اکچویتورهای صنعتی چیست؟

همانگونه که استاندارد NAMUR یکپارچگی مدار هوا را مدیریت می‌کند، استاندارد بین‌المللی ISO 5211 به یکپارچگی مکانیکی میان بخش خروجی اکچویتور و فلنج بالایی شیر صنعتی (Valve) می‌پردازد. این داکیومنت، ابعاد فلنج سوارکاری، فاصله سوراخ‌های فلنج (نظیر F05 یا F07)، ابعاد شافت مادگی و گشتاورهای مجاز را فرموله کرده است. پایبندی تولیدکنندگان جهانی به این استاندارد، تعویض‌پذیری زنجیره تامین را تضمین می‌کند.

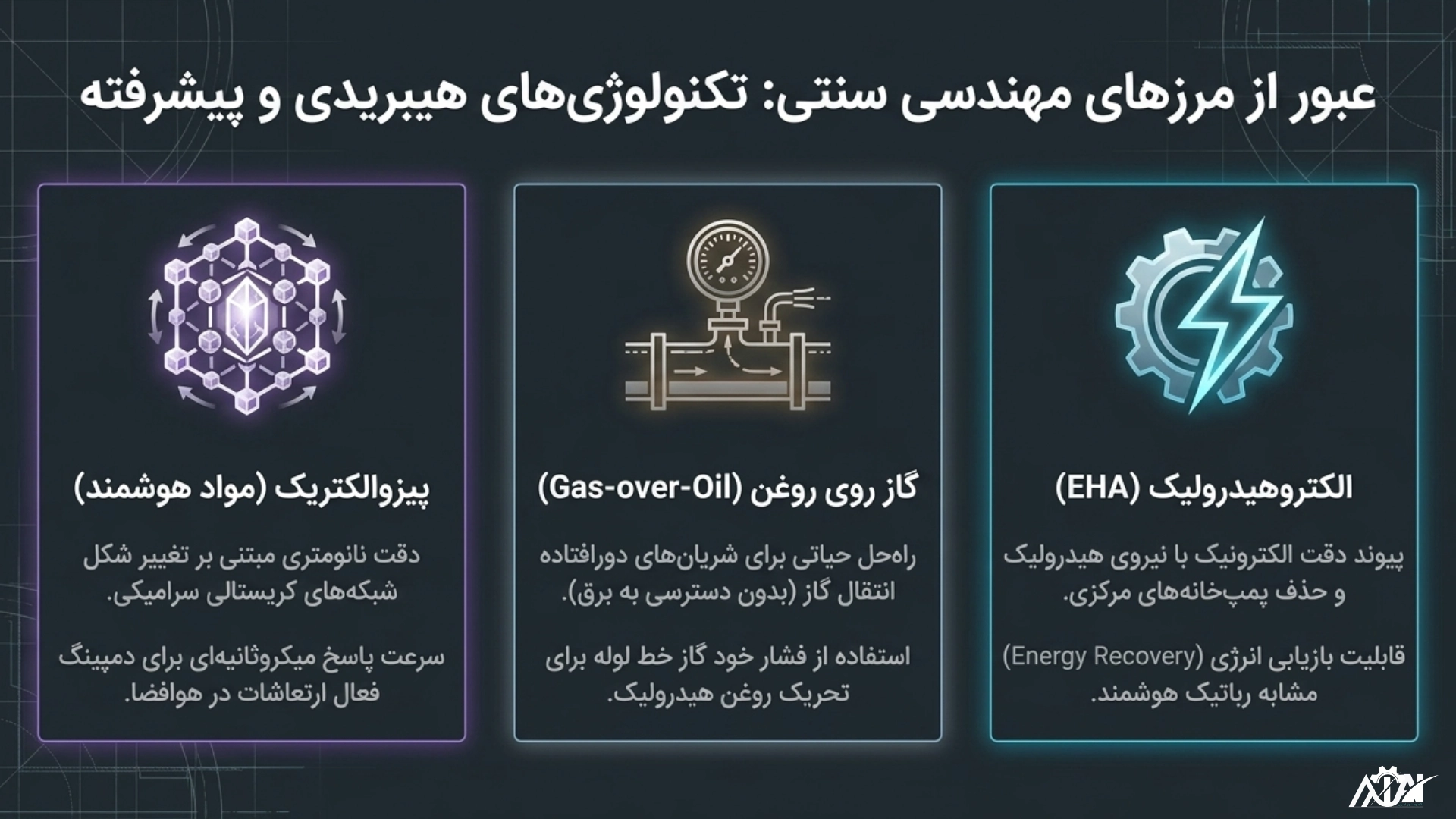

۵. تکنولوژی‌های خاص, پیشرفته و مگاپروژه‌ها

در لبه مرزهای تکنولوژی و برای کاربردهای خاص در مگاپروژه‌ها، صنایع هوایی و پتروشیمی‌های سنگین، سیستم‌های کلاسیک پاسخگو نبوده و نیاز به راهکارهای پیشرفته هیبریدی است.

اکچویتورهای الکتروهیدرولیک (EHA) چیست و چه برتری‌هایی نسبت به هیدرولیک سنتی دارد؟

مفهوم EHA، ازدواج قدرتمند هوش الکترونیک با نیروی مهارناپذیر هیدرولیک است. سیستم‌های هیدرولیک صنعتی به دلیل استفاده از روغن‌های تراکم‌ناپذیر، گشتاورهای حیرت‌انگیزی تولید می‌کنند، اما نیازمند احداث لوله‌کشی‌های طولانی روغن و ایستگاه‌های پمپاژ مرکزی هستند که اتلاف حرارتی عظیمی دارند. در معماری پیشرفته الکتروهیدرولیک (EHA)، کل زیرساخت سنتی هیدرولیک حذف شده و یک موتور الکتریکی به همراه یک پمپ هیدرولیک مینیاتوری و مخزن روغن، همگی داخل پوسته محصور خود اکچویتور قرار گرفته‌اند. این طراحی خوداتکا، اتلاف انرژی را نابود کرده و سیستم تنها زمانی انرژی مصرف می‌کند که نیاز به جابجایی شیر باشد.

سیستم Gas-over-Oil در خطوط انتقال گاز بیابانی چگونه کار می‌کند؟

در شریان‌های اصلی انتقال گاز طبیعی که از میان بیابان‌ها می‌گذرند، دسترسی به شبکه‌های برق یا هوای ابزار دقیق عملاً غیرممکن است. اکچویتورهای Gas-over-Oil (GOV) که با مکانیزم دبل اکت عرضه می‌شوند، به شکلی نبوغ‌آمیز از فشار سیال موجود در خود خط لوله به عنوان منبع انرژی استفاده می‌کنند. گاز طبیعی با فشار بالا از خط لوله انشعاب گرفته شده و به محفظه‌های بالای مخازن روغن (Accumulators) هدایت می‌شود. فشار گاز، سیال هیدرولیک را فشرده کرده و به سمت سیلندرها و مکانیزم اسکاچ یوک روانه می‌سازد تا شیر باز یا بسته شود.

سیستم محافظت شکست خط لوله (Line Break – LB) در اکچویتورها چیست؟

این یک سیستم حفاظتی مستقل و پنوماتیکی روی اکچویتورهای خطوط لوله انتقال گاز (GOV) است. این سیستم با پایش مداوم نرخ افت فشار خط لوله، در صورتی که افت فشار از حد مجاز فراتر رود (که نشانه ترکیدگی یا شکست خط لوله است)، بدون نیاز به هیچ‌گونه سیگنال الکتریکی یا دستور از اتاق کنترل، به صورت خودمختار عمل کرده و اکچویتور را جهت بستن شیر و ایزوله کردن خط تحریک می‌کند.

کاربرد عملگرهای پیزوالکتریک (Piezoelectric Actuators) در نانوپوزیشنینگ و دمپینگ ارتعاشات کجاست؟

در کاربردهایی که نیازمند دقت فرامیکرونی هستند، مکانیزم‌های چرخ‌دنده کاربردی ندارند. اکچویتورهای پیزوالکتریک بر اساس پدیده فیزیکی «اثر پیزوالکتریک معکوس» در متریال‌های سرامیکی پیشرفته بنا شده‌اند که با اعمال ولتاژ، تغییر شکل مکانیکی مستقیم در مقیاس نانومتر تولید می‌کنند. غیاب کامل قطعات سایشی، خطای لقی را به صفر می‌رساند. زمان واکنش آن‌ها در حد میکروثانیه است و در توربین‌های هوافضا و کلین‌روم‌ها کاربرد دارند.

۶. عیب‌یابی، تعمیرات و نگهداری

این بخش به عنوان یک راهنمای عملیاتی و تخصصی برای تکنسین‌های نت و اورهال کارخانجات، به رایج‌ترین مشکلات فیزیکی اکچویتورها پاسخ می‌دهد:

سؤال ۱: علل اصلی کار نکردن اکچویتور پنوماتیکی چیست و گام‌های عیب‌یابی آن چگونه است؟

کار نکردن عملگر معمولاً ناشی از سه عامل است: افت فشار هوای ورودی به زیر حد نامی (مثلاً کمتر از ۴ بار)، سوختن بوبین شیر برقی نامور، یا گیرپاژ مکانیکی شفت شیر. گام اول بررسی گیج فشار هواست؛ گام دوم، تحریک دستی شیر برقی از طریق پین خلاص‌کن (Manual Override) برای تست سلامت بوبین؛ و گام سوم، جداسازی اکچویتور از شیر جهت تست مجزای گشتاور هر کدام است.

سؤال ۲: چرا اکچویتور عمل می‌کند اما شیر را به طور کامل نمی‌بندد (مشکل گیر کردن در انتهای مسیر)؟

این مشکل در مدل‌های فنر برگشت (Single Acting) بسیار شایع است و به دو علت رخ می‌دهد: اول، تجمع رسوبات و جرم سیال در داخل بدنه شیر که گشتاور مقاوم را از توان Spring End فنر بالاتر برده است. دوم، خستگی یا شکستگی یکی از کپسول‌های فنر داخلی اکچویتور بر اثر کارکرد زیاد. همچنین کالیبره نبودن پیچ‌های تنظیم لیمیت استاپ بدنه اکچویتور می‌تواند مانع از چرخش کامل ۹۰ درجه شود.

سؤال ۳: علت نشت هوا در اکچویتور بادی و شنیده شدن صدای هیس (Hissing) از پورت‌ها چیست؟

صدای هیس نشانه دفرمه شدن یا پارگی اورینگ‌های داخلی پیستون (Piston O-rings) یا اورینگ‌های شفت پینیون است. اگر هوا از پورت تخلیه (Exhaust) شیر برقی نامور نشت کند، یعنی اورینگ‌های خود پیستون اکچویتور خراب شده‌اند و هوا از محفظه‌ای به محفظه دیگر فرار می‌کند. اگر نشت از زیر شیر برقی باشد، واشر چهارگوش نامور شل شده یا آسیب دیده است.

سؤال ۴: چگونه شیر برقی نامور و پورت‌های هوای روی اکچویتور را عیب‌یابی کنیم؟

ولتاژ ورودی به بوبین را با مولتی‌متر چک کنید تا قطع نباشد. پورت‌های خروجی شیر برقی را باز کنید؛ با تحریک بوبین، هوا باید با فشار از پورت خارج شود. پورت‌های هوای روی بدنه اکچویتور را از نظر عدم نفوذ آب و رطوبت خط کمپرسور بررسی کنید؛ وجود آب در پورت‌ها باعث زنگ‌زدگی فنرها و از بین رفتن گریس سیلندر می‌شود.

سؤال ۵: زمان مناسب برای سرویس دوره‌ای، تعویض اورینگ‌ها و کیت تعمیراتی اکچویتور چه زمانی است؟

برای پروژه‌های روتین، سرویس دوره‌ای و تجدید گریس سیلندر باید هر ۵۰۰,۰۰۰ سیکل کاری یا یک‌بار در سال (در زمان اورهال کارخانه) انجام شود. کیت تعمیراتی شامل اورینگ‌های پیستون، پکینگ‌های آب‌بندی شفت و راهنماهای پلاستیکی پیستون باید تعویض و با گریس‌های پایه سیلیکونی مخصوص روان‌کاری شوند.

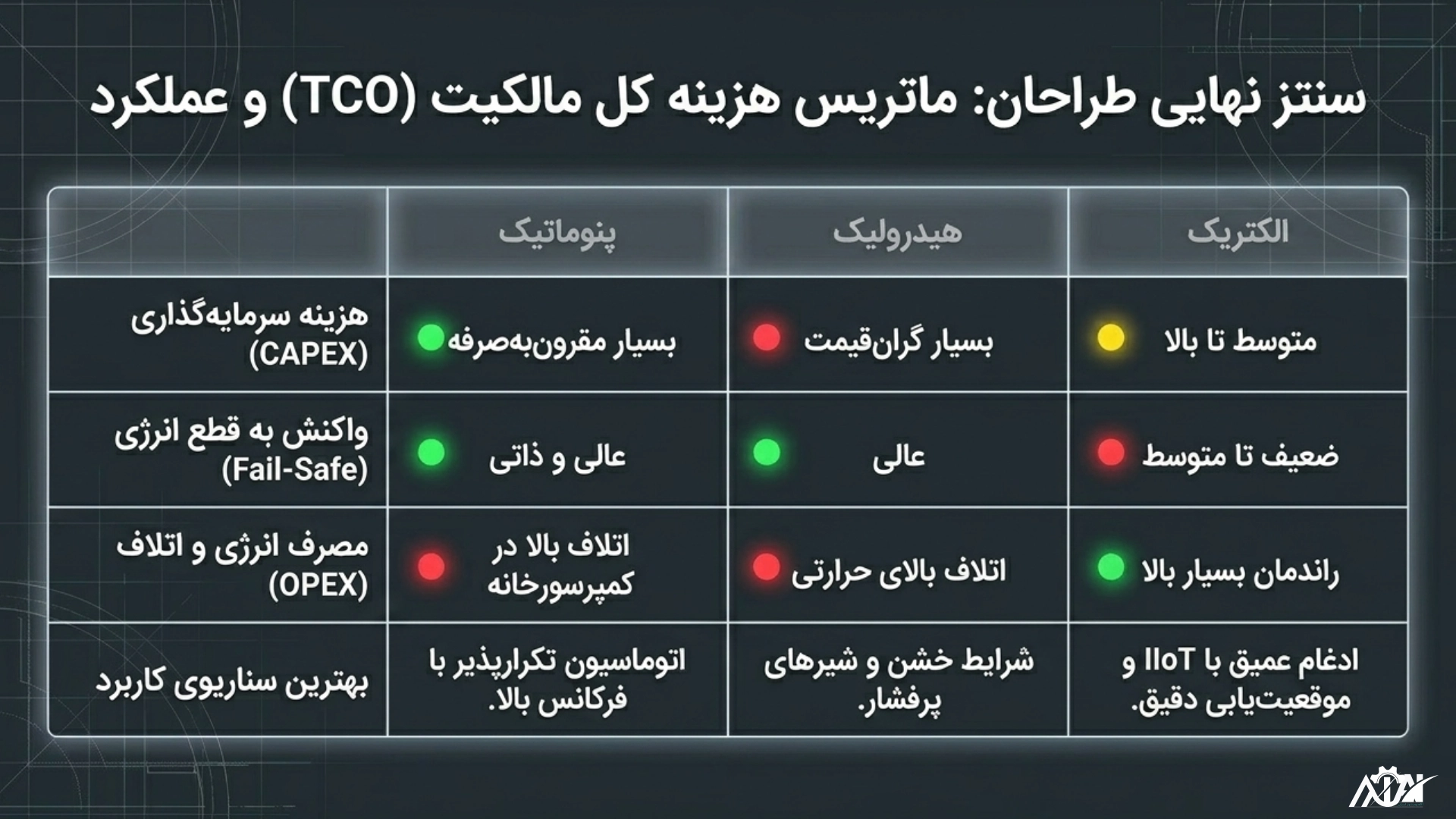

۷. تحلیل اقتصادی چرخه عمر و دینامیک بازار (TCO & Brands)

انتخاب نوع اکچویتور در طراحی کارخانجات، تصمیمی چندبعدی است که نیازمند ایجاد تعادل میان الزامات فنی و اقتصاد مهندسی است. مقایسه ساده هزینه‌های اولیه سرمایه‌گذاری (CAPEX) با هزینه‌های عملیاتی و نگهداری چرخه عمر (OPEX / TCO) حقایق شگفت‌انگیزی را آشکار می‌سازد.

دینامیک بازار و دسته‌بندی برندهای تاثیرگذار در بازار ایران:
