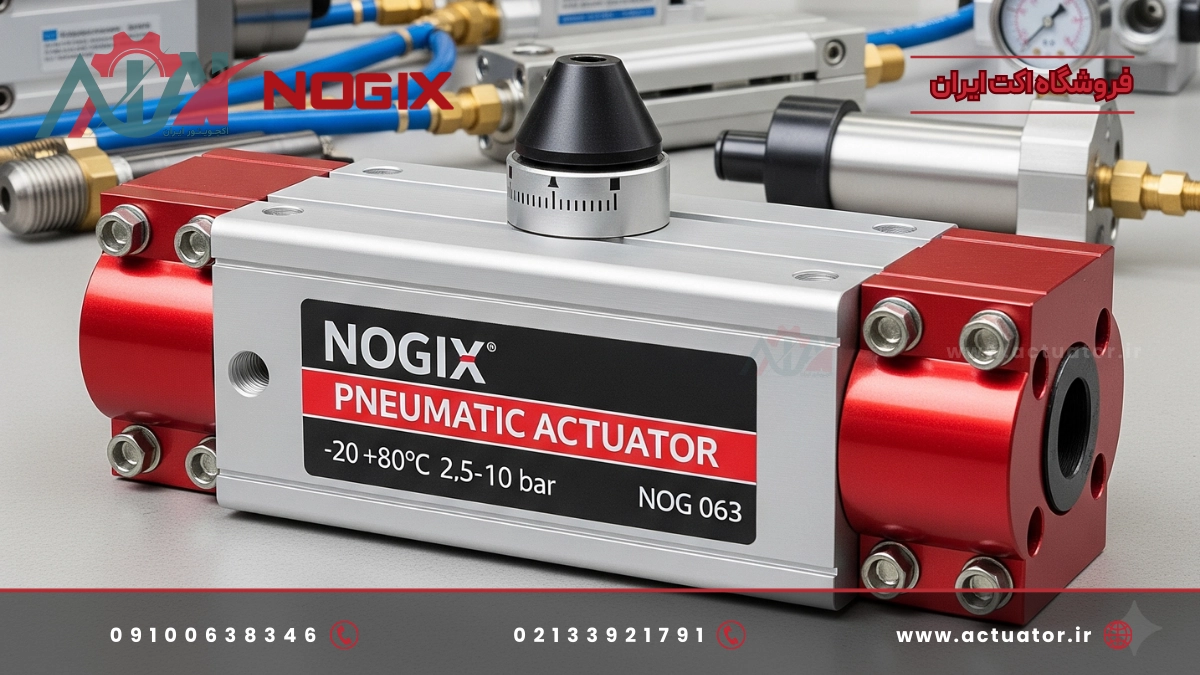

 اکچویتور نوجیکس (Nogix): راهنمای جامع خرید، مقایسه و انتخاب بهترین مدل برای صنعت شما

آیا می‌دانستید انتخاب نادرست یک اکچویتور پنوماتیک می‌تواند منجر به توقف‌های برنامه‌ریزی نشده، افزایش هزینه‌های نگهداری و کاهش چشمگیر راندمان در سیستم‌های اتوماسیون صنعتی شما شود؟ در دنیای رقابتی امروز، هر درصد از بهره‌وری اهمیت دارد و قطعاتی مانند اکچویتورها، هرچند کوچک، نقشی حیاتی در این معادله ایفا می‌کنند. برند نوجیکس (Nogix) با ارائه طیف وسیعی از اکچویتورهای پنوماتیک با کیفیت و قابل اعتماد، به یکی از گزینه‌های مطرح در بازار ایران تبدیل شده است. اما چگونه می‌توان از میان مدل‌ها و سری‌های مختلف این برند، بهترین و مناسب‌ترین گزینه را برای نیازهای خاص خود انتخاب کرد؟

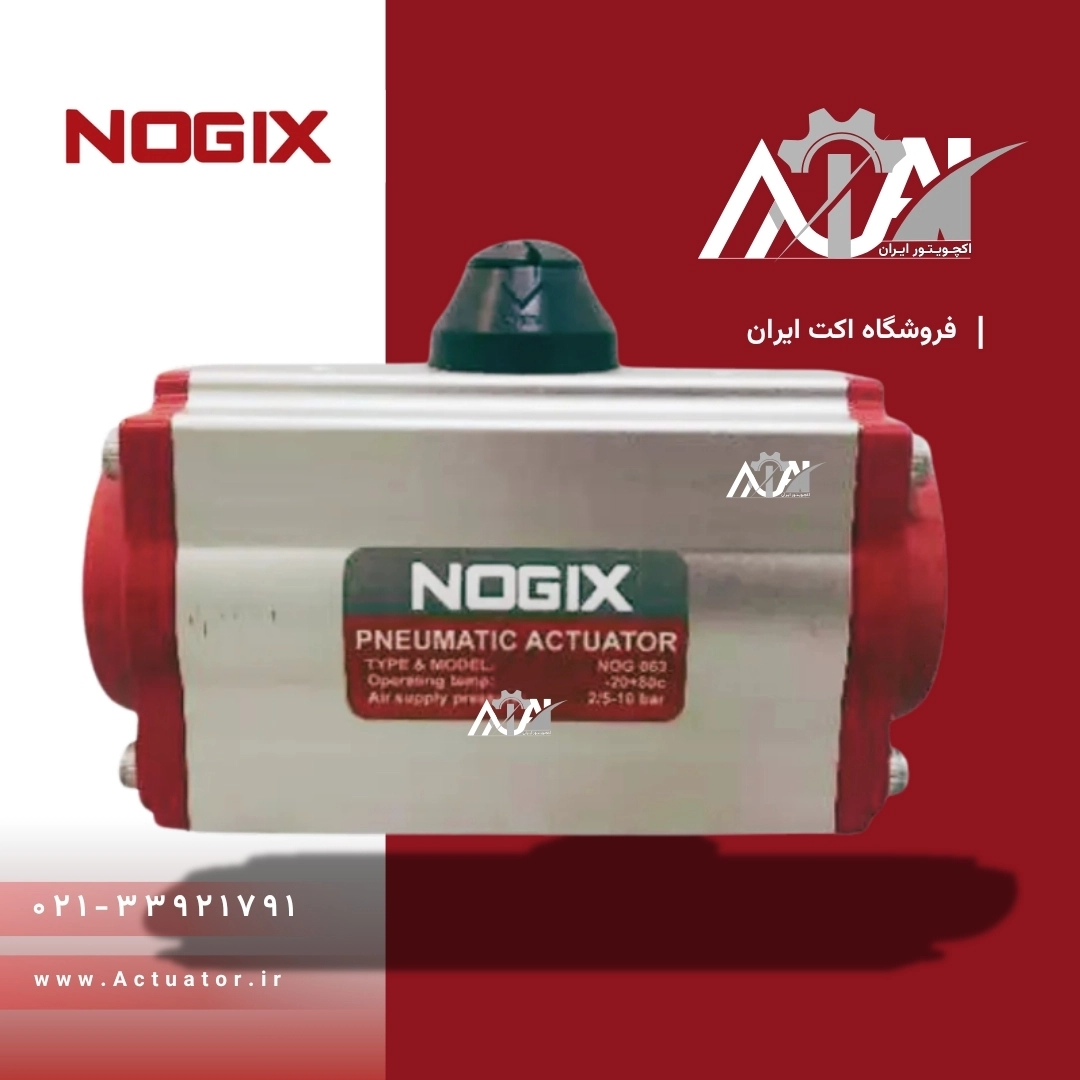

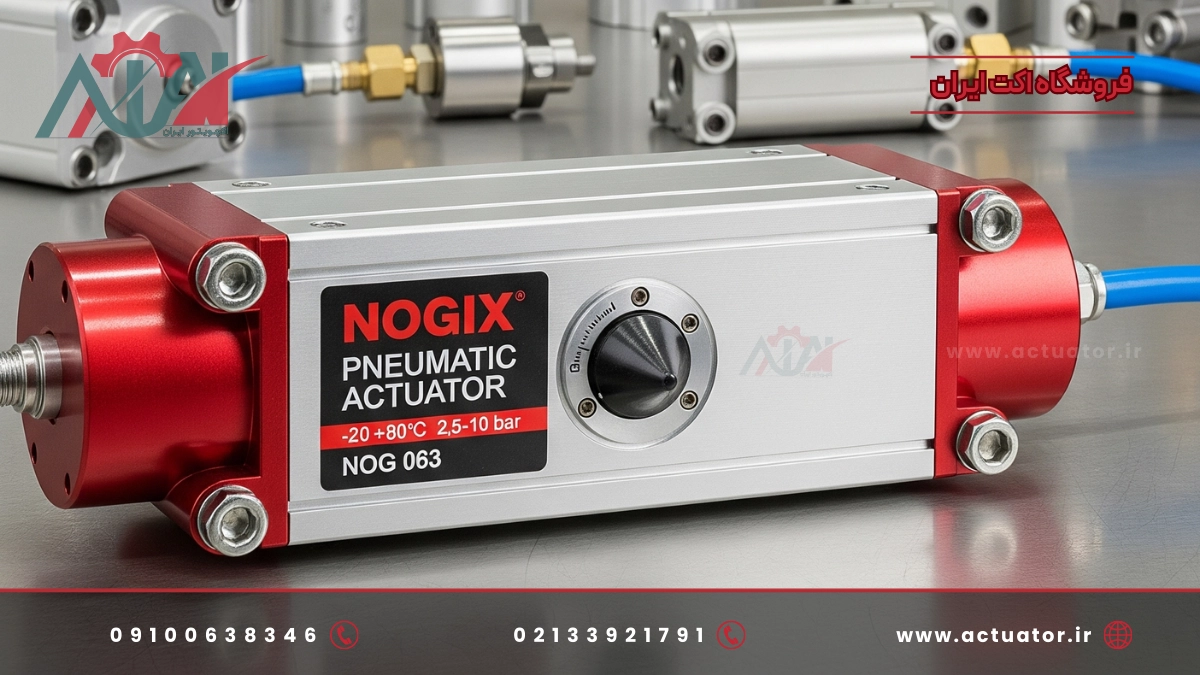

خرید اکچویتور Nogix از اکت ایران

این راهنمای جامع و تخصصی، دقیقاً برای پاسخ به این سوال تدوین شده است. چه شما یک کارشناس فنی در یک کارخانه بزرگ باشید، چه مسئول خرید یک شرکت صنعتی یا یک دستگاه‌ساز که به دنبال قطعه‌ای مطمئن برای محصولات خود می‌گردد، این مقاله تمامی اطلاعات لازم برای یک تصمیم‌گیری آگاهانه در مورد اکچویتور نوجیکس را در اختیار شما قرار خواهد داد. از معرفی کامل این برند و تکنولوژی ساخت محصولاتش گرفته تا بررسی دقیق انواع سری‌ها، مشخصات فنی کلیدی، راهنمای انتخاب گام به گام، کاربردها، و نکات مربوط به قیمت و خرید، همه و همه در این مطلب پوشش داده خواهند شد. هدف ما این است که شما را به یک متخصص در زمینه اکچویتورهای Nogix تبدیل کنیم تا با اطمینان کامل، بهترین انتخاب را برای دستیابی به حداکثر کارایی و صرفه‌جویی در هزینه‌ها داشته باشید.

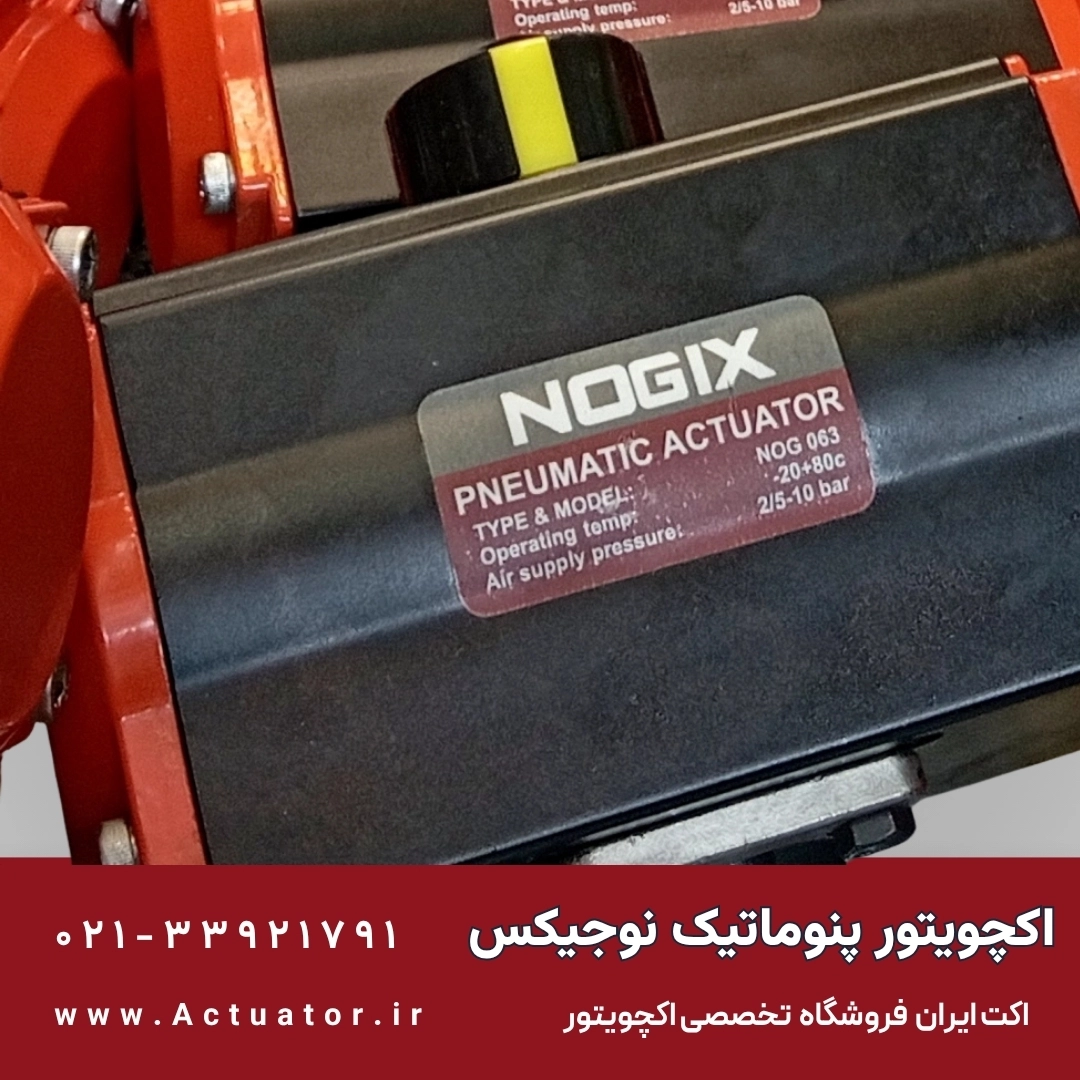

اکچویتور پنوماتیک فنر برگشت نوجیکس

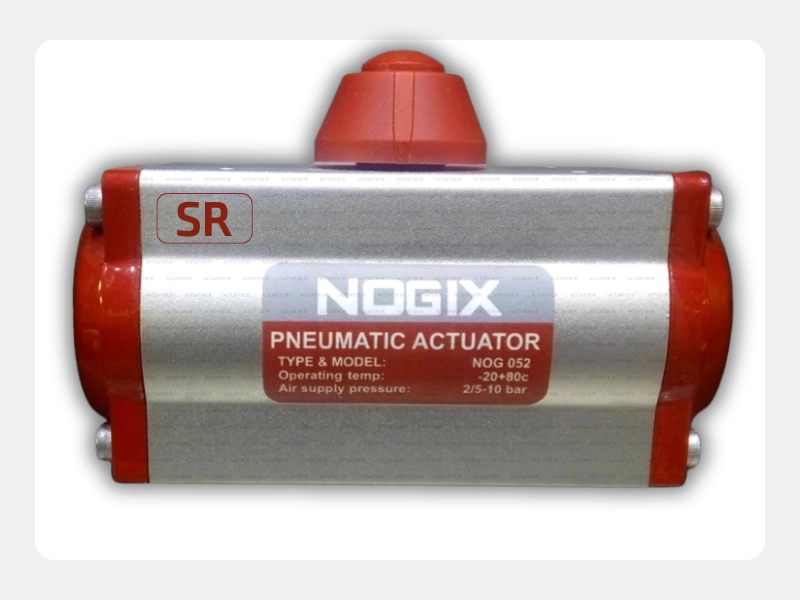

Nogix Series SR (Single Acting)

اکچویتورهای سری SR نوجیکس با مکانیزم فنر برگشت، ایمنی فرآیند را تضمین می‌کنند. در صورت قطع جریان هوا یا برق، فنرها شیر را به حالت امن (Fail-Safe) باز یا بسته می‌کنند. ایده‌آل برای کاربردهای حساس و سیستم‌های ESD.

نام های دیگر این مدل عبارتند از : “اکچویتور فنر برگشت” ، اکچویتور سینگل اکت ، اکچویتور یک طرفه و اکچویتور تک عملکردی.

مشاهده جزئیات فنی:

نقشه شماتیک و ابعادویژگی‌های فنیسایز و قیمتقطعات جانبیمزایا و معایبدانلود کاتالوگ

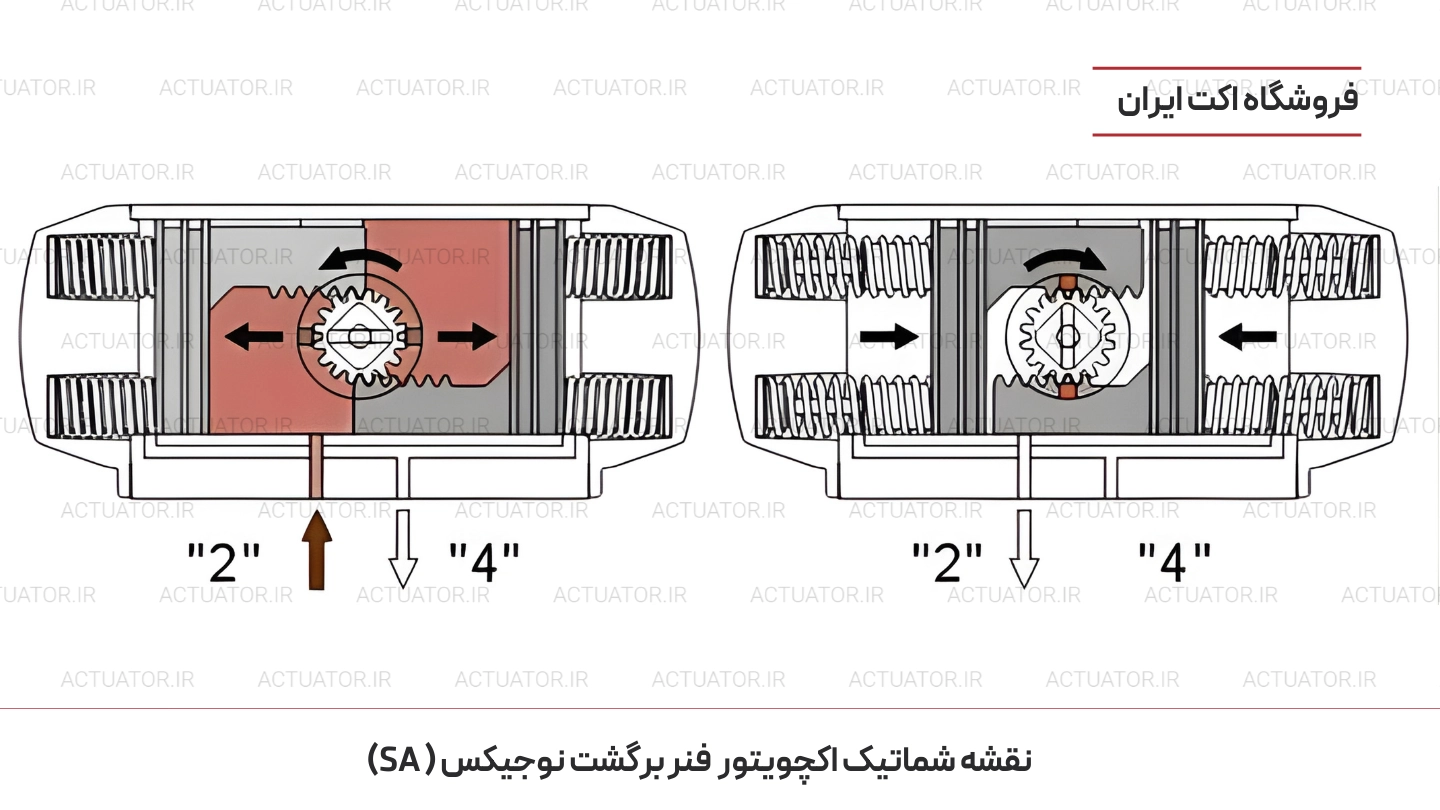

نقشه انفجاری و ابعاد سری SR

• سری محصول: NOGBTS (Spring Return)
• مکانیزم: دنده شانه‌ای (Rack and Pinion)
• سایزها: 52 تا 400 (متناسب با قطر سیلندر)
• فشار کاری: 2.5 الی 8 بار (تحمل تا 10 بار در برخی مدل‌ها)
• دمای کاری: 20- تا 80+ درجه سانتی‌گراد
• زاویه چرخش: 90 درجه (با قابلیت تنظیم ±5 درجه)
• عملکرد ایمنی: دارای قابلیت Fail-Safe (بازگشت خودکار)
• استاندارد اتصال: ISO 5211 و NAMUR

• محدوده سایز موجود: از سایز 52 الی 400
• شروع قیمت: از 3,000,000 تومان
• حداکثر قیمت: تا 280,000,000 تومان (بسته به سایز)
• * قیمت‌ها تقریبی بوده و بر اساس نرخ روز محاسبه می‌شوند.

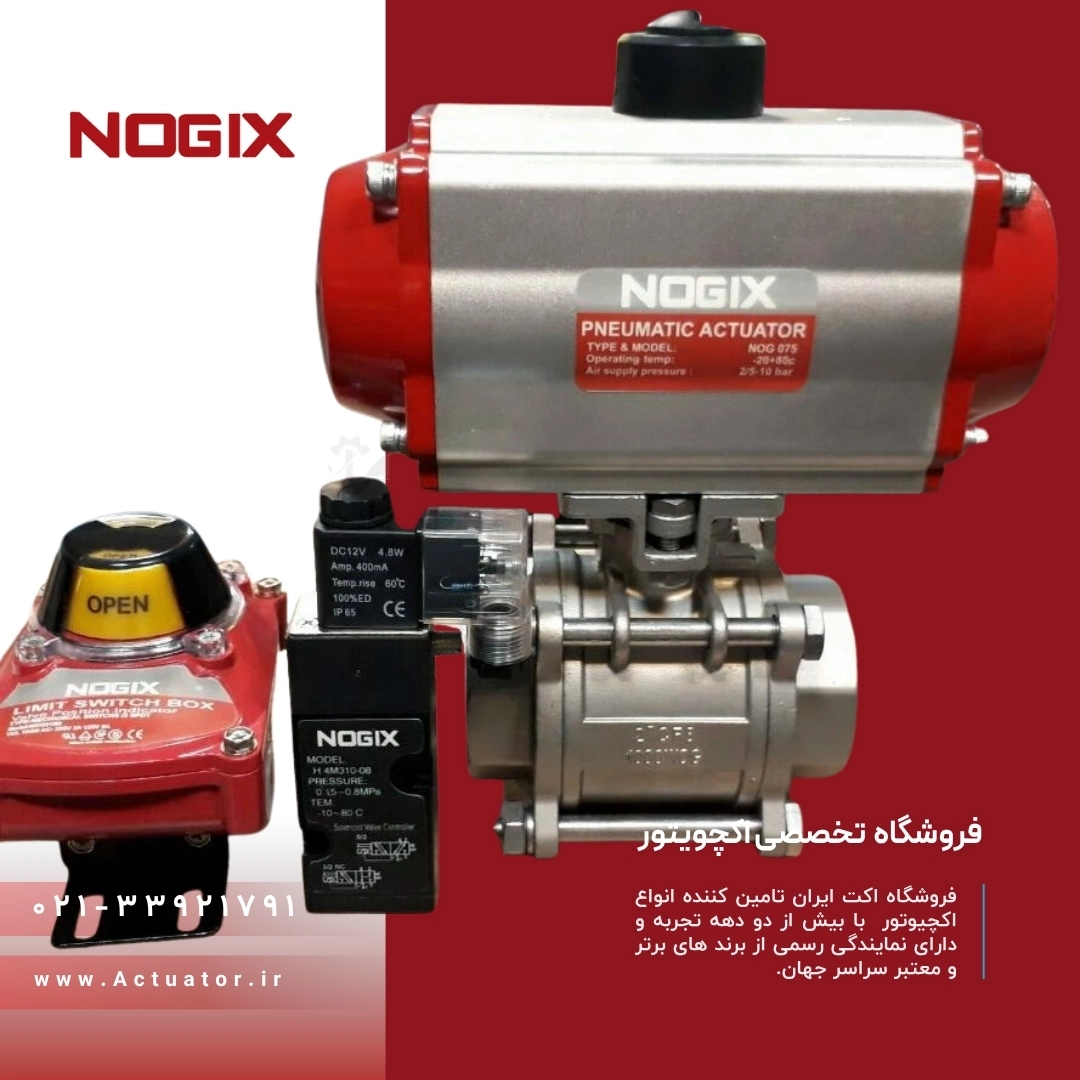

• شیر برقی نامور (Solenoid Valve)
• لیمیت سوئیچ باکس (جهت ارسال فیدبک موقعیت)
• پوزیشنر الکتروپنوماتیک (برای تنظیم دقیق جریان)
• فیلتر رگلاتور (جهت تصفیه و تنظیم فشار هوا)
• گیربکس دستی کمکی (برای مواقع اضطراری)

مزایا:

• بازگشت به حالت ایمن (Fail-Safe) هنگام قطع هوا/برق
• مصرف هوای کمتر (هوا فقط برای یک کورس مصرف می‌شود)
• امنیت بالا در پروژه‌های حساس

معایب:

• ابعاد بزرگتر نسبت به مدل دبل اکت (به دلیل محفظه فنر)
• کاهش گشتاور خروجی فنر در انتهای کورس
• قیمت اولیه کمی بالاتر

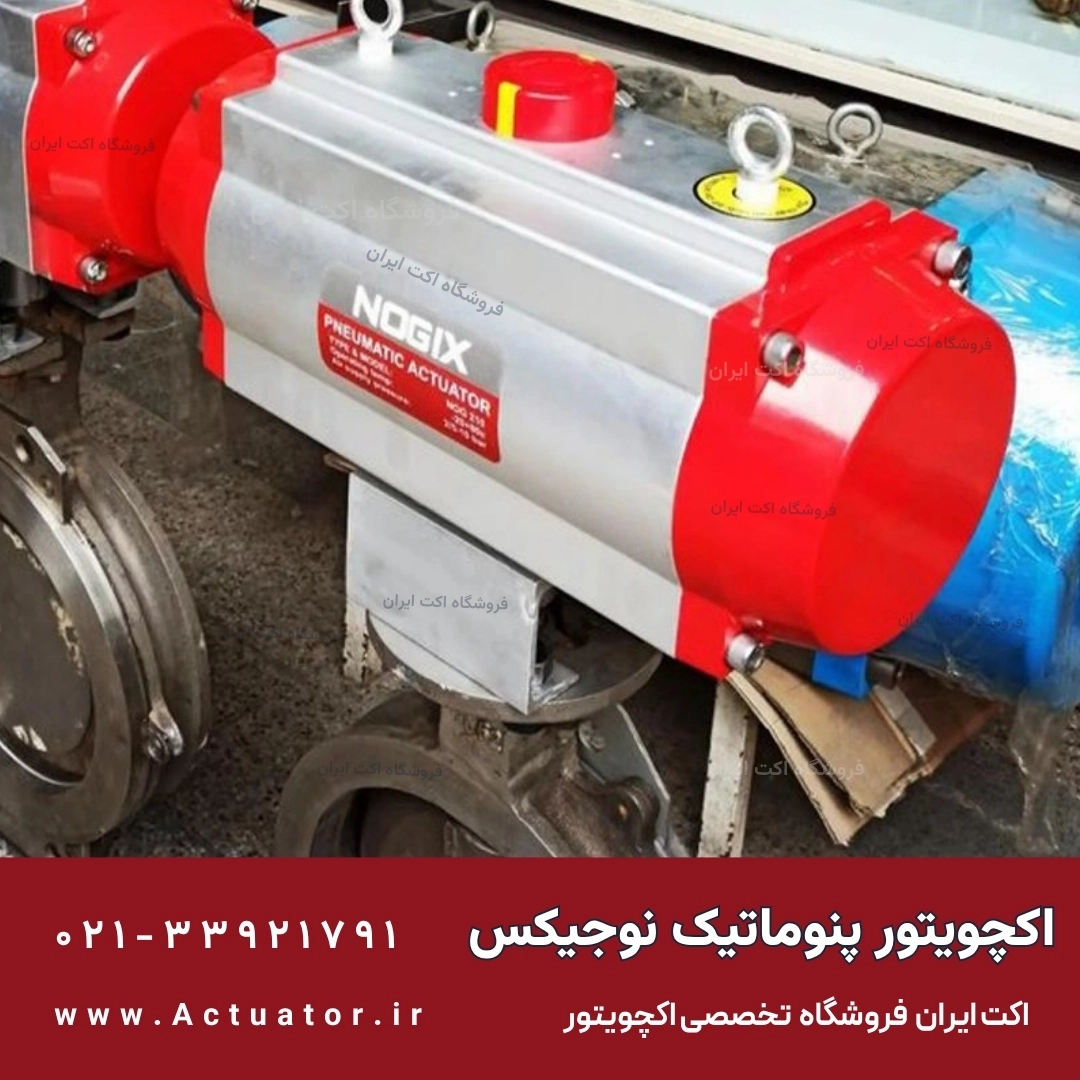

• دانلود کاتالوگ جامع اکچویتورهای نوجیکس

اکچویتور پنوماتیک دبل اکت نوجیکس

Nogix Series DA (Double Acting)

اکچویتورهای سری DA نوجیکس با عملکرد دو طرفه، کنترل دقیق باز و بسته شدن را با گشتاوری ثابت فراهم می‌کنند. این سری به دلیل ابعاد کوچکتر و هزینه مقرون‌به‌صرفه، انتخابی عالی برای اکثر فرآیندهای صنعتی است.

نام های دیگر این مدل عبارتند از: اکچویتور دو عملکردی ، اکچویتور دابل اکتینگ و اکچویتور دوطرفه.

مشاهده جزئیات فنی:

نقشه شماتیک و ابعادویژگی‌های فنیسایز و قیمتقطعات جانبیمزایا و معایبدانلود کاتالوگ

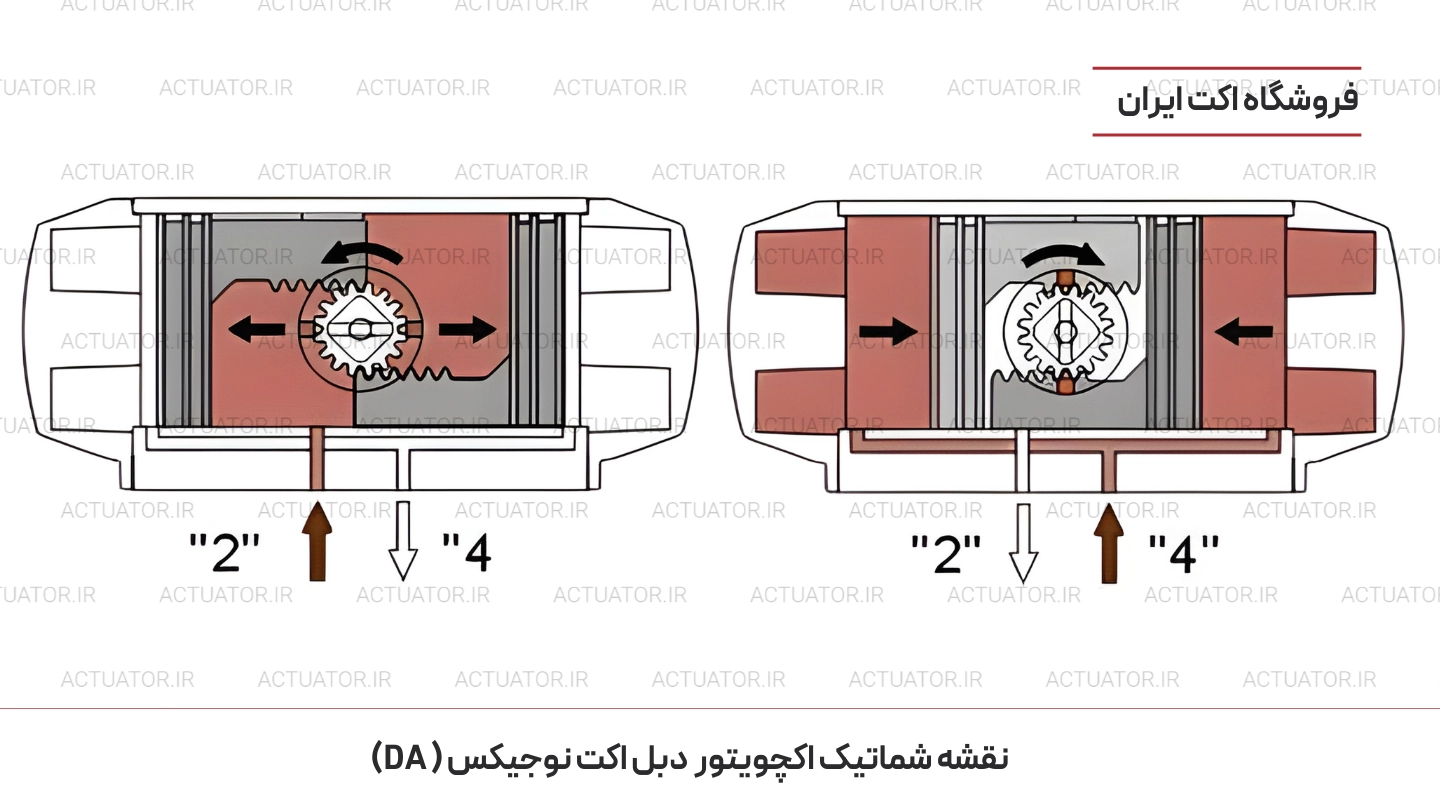

نقشه انفجاری و ابعاد سری DA

• سری محصول: NOGBTD (Double Acting)
• نحوه عملکرد: هوای فشرده برای باز و بسته شدن
• سایزها: 32 تا 400
• فشار کاری: 2.5 الی 8 بار
• جنس بدنه: آلیاژ آلومینیوم با پوشش آنودایز سخت/اپوکسی
• شفت: فولاد کربنی یا استیل (طبق سفارش)
• زاویه چرخش: 90 درجه استاندارد
• گشتاور: ثابت در تمام طول کورس

• محدوده سایز موجود: از سایز 32 الی 400
• شروع قیمت: از 1,800,000 تومان
• حداکثر قیمت: تا 200,000,000 تومان (بسته به سایز)
• * قیمت‌ها تقریبی بوده و بر اساس نرخ روز محاسبه می‌شوند.

• شیر برقی نامور (نیاز به تحریک دو طرفه یا تک)
• لیمیت سوئیچ باکس (Switch Box)
• پوزیشنر (Positioner)
• شیر دستی و اتصالات پنوماتیک

مزایا:

• گشتاور خروجی ثابت و قدرتمند در هر دو جهت
• ابعاد کوچکتر و وزن سبک‌تر (نسبت به فنر برگشت هم‌سایز)
• هزینه اولیه کمتر و ساختار ساده‌تر
• کنترل دقیق‌تر حرکت

معایب:

• عدم بازگشت به حالت ایمن در صورت قطع هوا (در آخرین پوزیشن می‌ماند)
• نیاز به هوای فشرده برای هر دو کورس رفت و برگشت

• دانلود کاتالوگ فنی سری DA

اکچویتور پنوماتیک نوجیکس چیست و چرا نوجیکس؟

پیش از آنکه به طور خاص به سراغ برند نوجیکس برویم، بهتر است مروری کوتاه بر مفهوم اکچویتور پنوماتیک داشته باشیم. اکچویتور (Actuator) یا عملگر، دستگاهی است که انرژی (در اینجا، هوای فشرده) را به حرکت مکانیکی (خطی یا دورانی) تبدیل می‌کند. این حرکت برای کنترل و به کار انداختن شیرآلات صنعتی (مانند شیرهای پروانه‌ای، توپی، دیافراگمی و پلاگ)، دمپرها، و سایر تجهیزات مکانیکی در فرآیندهای اتوماسیون صنعتی استفاده می‌شود.

اکچویتورهای پنوماتیک به دلیل مزایایی همچون سادگی طراحی، سرعت پاسخ بالا، قابلیت اطمینان، ایمنی ذاتی (به خصوص در محیط‌های قابل اشتعال و انفجار)، و هزینه نسبتاً پایین‌تر در مقایسه با انواع الکتریکی یا هیدرولیکی، کاربرد گسترده‌ای در صنایع مختلف دارند.

چرا اکچویتور برند نوجیکس (Nogix) را انتخاب کنیم؟

اکچویتور نوجیکس برندی چینی  است که توانسته با ارائه محصولات با کیفیت قابل قبول و قیمت رقابتی، جایگاه مناسبی در بازار تجهیزات پنوماتیک، از جمله ایران، کسب کند. اگرچه اطلاعات دقیقی در مورد مبدا اولیه برند (برخی منابع به کره جنوبی و برخی به چین اشاره دارند)، محصولات اکچویتور پنوماتیک نوجیکس که عموماً در بازار ایران یافت می‌شوند، ساخت کشور چین بوده و به عنوان محصولاتی با درجه کیفی مطلوب شناخته می‌شوند.

دلایل انتخاب اکچویتورهای نوجیکس می‌تواند شامل موارد زیر باشد:

• تنوع محصولات: نوجیکس طیف وسیعی از اکچویتورهای پنوماتیک در سایزها و مدل‌های مختلف (عمدتاً سری NOG با عملکرد Rack & Pinion) ارائه می‌دهد که نیازهای گوناگون صنعتی را پوشش می‌دهد.
• کیفیت ساخت مطلوب: استفاده از مواد اولیه مناسب در بدنه (غالباً آلومینیوم دایکاست یا اکسترود شده) و قطعات داخلی، منجر به دوام و عملکرد قابل اعتماد این اکچویتورها در شرایط صنعتی می‌شود.
• قیمت رقابتی: اکچویتورهای Nogix معمولاً تعادل خوبی بین کیفیت و قیمت ارائه می‌دهند که آن‌ها را به گزینه‌ای اقتصادی برای بسیاری از کاربردها تبدیل می‌کند.
• دسترسی و خدمات پس از فروش: با توجه به حضور این برند در بازار، تأمین قطعات و دریافت خدمات برای محصولات آن نسبتاً آسان‌تر است.
• استانداردها: محصولات نوجیکس اغلب با استانداردهای رایج صنعتی مانند ISO 5211 (برای نصب روی شیر) و NAMUR (برای نصب شیر برقی و لیمیت سوئیچ) تطابق دارند که فرآیند یکپارچه‌سازی آن‌ها را با سایر تجهیزات ساده می‌کند.

نگاهی عمیق به تکنولوژی و ساختار اکچویتورهای نوجیکس

اکچویتورهای پنوماتیک نوجیکس، به ویژه سری‌های رایج آن مانند سری NOG، عمدتاً از مکانیزم رک و پینیون (Rack and Pinion) برای تبدیل حرکت خطی پیستون به حرکت دورانی (معمولاً 90 درجه) استفاده می‌کنند. این مکانیزم به دلیل سادگی، قابلیت اطمینان بالا و تولید گشتاور یکنواخت، بسیار محبوب است.

اجزای اصلی یک اکچویتور پنوماتیک نوجیکس (مدل رک و پینیون):

• بدنه (Cylinder Body): معمولاً از آلیاژ آلومینیوم با پوشش مقاوم در برابر خوردگی ساخته می‌شود و محفظه‌ای برای حرکت پیستون‌ها فراهم می‌کند. سطح داخلی آن برای کاهش اصطکاک و افزایش عمر سیل‌ها، صیقلی است.
• پیستون‌ها (Pistons): دو پیستون متقابل که با فشار هوای فشرده به حرکت در می‌آیند. روی این پیستون‌ها دندانه‌های رک (Rack) ماشین‌کاری شده است.
• شفت خروجی (Output Shaft/Pinion): یک شفت دندانه‌دار (Pinion) که با دندانه‌های رک روی پیستون‌ها درگیر می‌شود. حرکت خطی پیستون‌ها باعث چرخش این شفت و در نتیجه باز و بسته شدن شیر متصل به آن می‌شود.
• درپوش‌های انتهایی (End Caps): بدنه سیلندر را در دو انتها مسدود کرده و پورت‌های ورود و خروج هوا روی آن‌ها تعبیه شده است. همچنین پیچ‌های تنظیم کورس در برخی مدل‌ها روی این درپوش‌ها قرار دارند.
• فنرها (Springs) (در مدل‌های Single Acting): مجموعه‌ای از فنرها که در صورت قطع فشار هوا، پیستون‌ها و در نتیجه شفت خروجی را به حالت اولیه (باز یا بسته، بسته به نوع مونتاژ) برمی‌گردانند.
• سیل‌ها و اورینگ‌ها (Seals & O-rings): برای آب‌بندی کامل پیستون‌ها، شفت و سایر اتصالات و جلوگیری از نشت هوا استفاده می‌شوند. جنس آن‌ها معمولاً NBR یا Viton (برای دماهای بالاتر یا سیالات خاص) است.
• نشانگر موقعیت (Position Indicator): یک نشانگر بصری که وضعیت باز، بسته یا میانی اکچویتور را نمایش می‌دهد.
• پیچ‌های تنظیم کورس (Travel Stop Adjustment Bolts): برای تنظیم دقیق زاویه چرخش انتهایی (معمولاً ±5 درجه) در حالت کاملاً باز و کاملاً بسته استفاده می‌شوند.

دمای کاری استاندارد برای بسیاری از اکچویتورهای پنوماتیک نوجیکس معمولاً در محدوده -20 درجه سانتی‌گراد تا +80 درجه سانتی‌گراد قرار دارد و فشار کاری آن‌ها نیز می‌تواند بین 2.5 تا 8 بار (یا بیشتر، بسته به مدل و سایز) باشد. استفاده از هوای تمیز و خشک (مطابق با استانداردهایی مانند ISO 8573-1) برای عملکرد بهینه و افزایش طول عمر این اکچویتورها ضروری است.

انواع اصلی اکچویتورهای پنوماتیک نوجیکس

اکچویتورهای برند نوجیکس، مانند سایر برندها، عمدتاً بر اساس نحوه عملکرد و بازگشت به حالت اولیه، به دو دسته اصلی تقسیم می‌شوند:

1. اکچویتور نوجیکس عملکرد دبل  (Double Acting Actuator)

در این مدل اکچویتورهای نوجیکس که سری DA کد گذاری شدند ، هوای فشرده هم برای حرکت رفت (مثلاً باز کردن شیر) و هم برای حرکت برگشت (مثلاً بستن شیر) استفاده می‌شود. یعنی برای هر دو جهت حرکت، نیاز به اعمال فشار هوا به پورت مربوطه است. این مدل‌ها با حرف D در کد فنی (مثلاً NOGBTD) مشخص می‌شوند.

• مزایا:
  • کنترل دقیق‌تر حرکت در هر دو جهت.
  • معمولاً گشتاور خروجی یکسان در هر دو جهت حرکت (در سایزهای یکسان نسبت به مدل فنر برگشت).
  • ساختار ساده‌تر و هزینه اولیه کمتر نسبت به مدل فنر برگشت (به دلیل عدم وجود مجموعه فنر).
  • امکان باقی ماندن در آخرین موقعیت در صورت قطع ناگهانی هوای فشرده.
• معایب:
  • در صورت قطع برق سیستم کنترل یا فشار هوا، اکچویتور در آخرین وضعیت خود باقی می‌ماند و به حالت ایمن (Fail-Safe) برنمی‌گردد، مگر اینکه سیستم‌های جانبی دیگری برای این منظور تعبیه شده باشند.
• کاربردهای متداول: فرآیندهایی که نیاز به بازگشت خودکار به حالت ایمن ندارند یا کنترل دقیق حرکت در هر دو جهت اهمیت دارد.

2. اکچویتور نوجیکس فنر برگشت یا تک عملکردی (Spring Return Actuator / Single Acting Actuator)

در این نوع اکچویتورهای نوجیکس که سری SR کدگذاری شدند، هوای فشرده تنها برای یک جهت حرکت (مثلاً باز کردن شیر) استفاده می‌شود. حرکت برگشت (بستن شیر) توسط نیروی فنرهای داخلی انجام می‌شود که پس از قطع فشار هوا، پیستون‌ها را به حالت اولیه بازمی‌گردانند. این مدل‌ها با حرف S در کد فنی (مثلاً NOGBTS) مشخص می‌شوند.

اکچویتورهای فنر برگشت خود به دو زیرگروه تقسیم می‌شوند:

• Fail Close (FC) / Normally Closed (NC): با اعمال فشار هوا، شیر باز می‌شود و با قطع فشار هوا، فنرها شیر را می‌بندند.
• Fail Open (FO) / Normally Open (NO): با اعمال فشار هوا، شیر بسته می‌شود و با قطع فشار هوا، فنرها شیر را باز می‌کنند. (نحوه مونتاژ اکچویتور روی شیر تعیین کننده این حالت است).

• مزایا:
  • قابلیت بازگشت به حالت ایمن (Fail-Safe) در صورت قطع فشار هوا یا برق سیستم کنترل. این ویژگی در بسیاری از کاربردهای حساس ایمنی حیاتی است.
  • مصرف هوای کمتر در مقایسه با مدل دوطرفه (چون فقط برای یک جهت حرکت هوا مصرف می‌شود).
• معایب:
  • به دلیل وجود فنرها، ابعاد بزرگتری نسبت به مدل دوطرفه با گشتاور مشابه دارند.
  • گشتاور خروجی در حرکت با نیروی هوا با گشتاور خروجی در حرکت با نیروی فنر متفاوت است (گشتاور فنر معمولاً کمتر است و در طول کورس تغییر می‌کند).
  • هزینه اولیه ممکن است کمی بالاتر باشد.
• کاربردهای متداول: فرآیندهای ایمنی-بحرانی، شیرهای قطع اضطراری (ESD)، و هر جایی که نیاز است شیر در صورت بروز مشکل به یک موقعیت امن مشخص (کاملاً باز یا کاملاً بسته) برگردد.

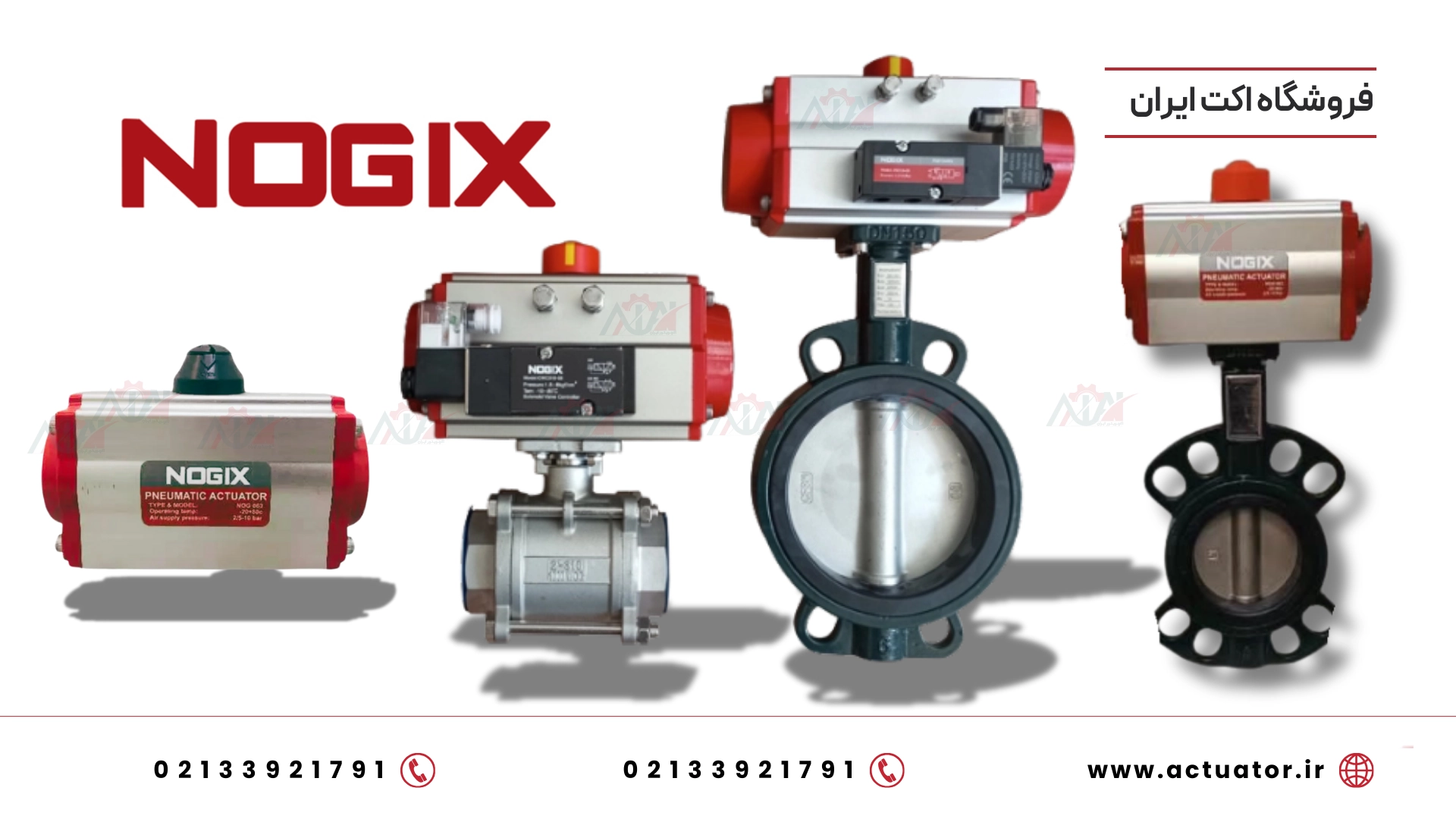

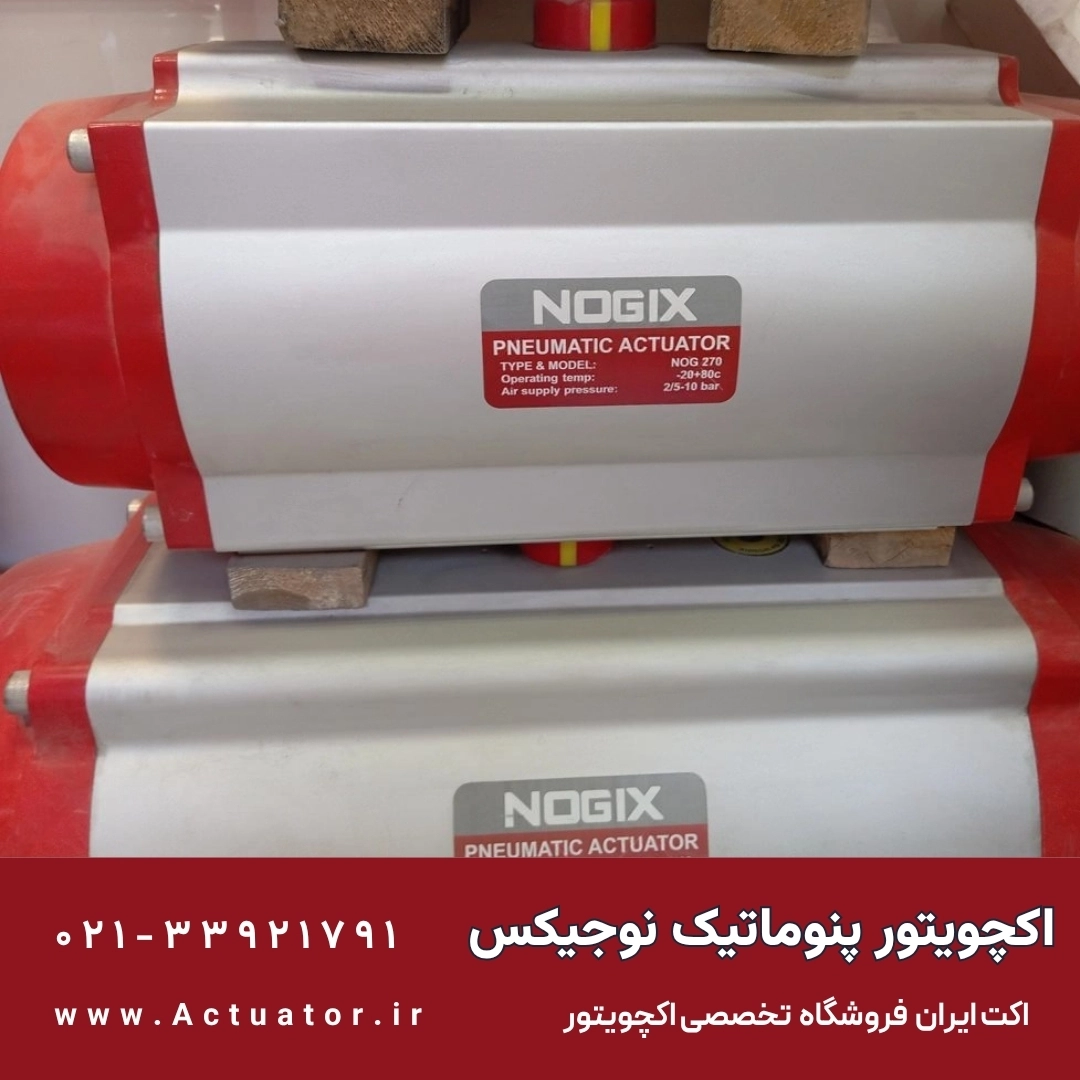

معرفی سری‌های محبوب اکچویتور نوجیکس (تمرکز بر سری NOG/BT)

برند نوجیکس چندین سری اکچویتور پنوماتیک تولید می‌کند، اما در بازار ایران، سری NOG (که گاهی با پیشوند BT مانند NOGBTD یا NOGBTS نیز شناخته می‌شود) رایج‌ترین و پرکاربردترین آن‌هاست. این سری از اکچویتورها با مکانیزم رک و پینیون، در دو نوع اصلی Double Acting (عملکرد دوطرفه) و Spring Return (فنر برگشت) و در گستره وسیعی از سایزها (معمولاً از سایز 32 تا 400، که این عدد به قطر سیلندر اشاره دارد) عرضه می‌شوند. هرچه سایز اکچویتور بزرگتر باشد، گشتاور خروجی آن نیز بیشتر خواهد بود.

مشخصات کلیدی سری NOG/BT اکچویتور نوجیکس:

• نوع عملکرد: Double Acting (NOGBTD) و Spring Return (NOGBTS).
• مکانیزم: Rack and Pinion.
• زاویه چرخش استاندارد: 90 درجه (قابل تنظیم ±5 درجه با پیچ‌های تنظیم). مدل‌هایی با زوایای دیگر مانند 120 یا 180 درجه نیز ممکن است به صورت سفارشی موجود باشند.
• محدوده سایز (قطر سیلندر): به عنوان مثال، NOG32, NOG52, NOG63, NOG83, NOG105, NOG125, NOG140, NOG160, NOG190, NOG210, NOG270, NOG300, NOG350, NOG400. (توجه: لیست سایزها ممکن است بر اساس کاتالوگ دقیق متفاوت باشد).
• فشار کاری: معمولاً 2.5 الی 8 بار (Bar). برخی مدل‌ها تا 10 بار (150psig).
• دمای کاری: استاندارد -20°C تا +80°C. آپشن‌هایی برای دماهای پایین‌تر یا بالاتر (با استفاده از سیل‌های خاص) ممکن است وجود داشته باشد.
• جنس بدنه: آلیاژ آلومینیوم اکسترود شده یا دایکاست با پوشش آنودایز سخت یا رنگ اپوکسی برای مقاومت در برابر خوردگی.
• جنس شفت: فولاد کربنی یا فولاد ضد زنگ (بسته به مدل و سفارش).
• اتصالات هوا: مطابق با استاندارد NAMUR VDI/VDE 3845 برای نصب مستقیم شیرهای برقی سلونوئیدی.
• اتصال به شیر: مطابق با استاندارد ISO 5211 و DIN 3337 (اتصال ستاره‌ای یا چهارگوش برای شفت).
• لوازم جانبی قابل نصب: شیر برقی (Solenoid Valve)، لیمیت سوئیچ باکس (Limit Switch Box)، پوزیشنر (Positioner)، فیلتر رگولاتور.

چگونه کد مدل اکچویتور نوجیکس سری NOG/BT را بخوانیم؟

کد مدل اکچویتورهای نوجیکس معمولاً اطلاعات مهمی را در خود جای داده است. به عنوان یک مثال عمومی

NOGBT - 125 - S - K10 - F07/F10 - V14

• NOGBT: کد سری محصول ( سری BT برند نوجیکس).
• 125: سایز اکچویتور (معمولاً قطر سیلندر بر حسب میلی‌متر).
• S: نوع عملکرد (S برای Spring Return، D برای Double Acting).
• K10: (در مدل‌های Spring Return) تعداد یا کد فنرها، که گشتاور فنر را تعیین می‌کند. (مثلاً K5 تا K16).
• F07/F10: استاندارد فلنج نصب مطابق با ISO 5211 (در اینجا F07 و F10 را پشتیبانی می‌کند).
• V14: ابعاد اتصال شفت (مثلاً ستاره‌ای با قطر 14 میلی‌متر).
• همچنین کدهای دیگری برای زاویه چرخش، نوع پوشش، دمای کاری خاص و … نیز وجود دارد.

جدول مقایسه انواع اکچویتور های پنوماتیک برند نوجیکس: فنر برگشت و دبل اکت ( دو عملکردی)

توجه: این جدول یک مقایسه کلی است. برای جزئیات دقیق به کاتالوگ محصول مراجعه شود.

راهنمای گام به گام انتخاب اکچویتور نوجیکس

انتخاب صحیح اکچویتور پنوماتیک نوجیکس برای کاربرد شما، تضمین‌کننده عملکرد بهینه، طول عمر بالا و جلوگیری از هزینه‌های اضافی است. مراحل زیر را برای یک انتخاب هوشمندانه دنبال کنید:

مرحله ۱: شناخت کامل نیازمندی‌های شیر و فرآیند

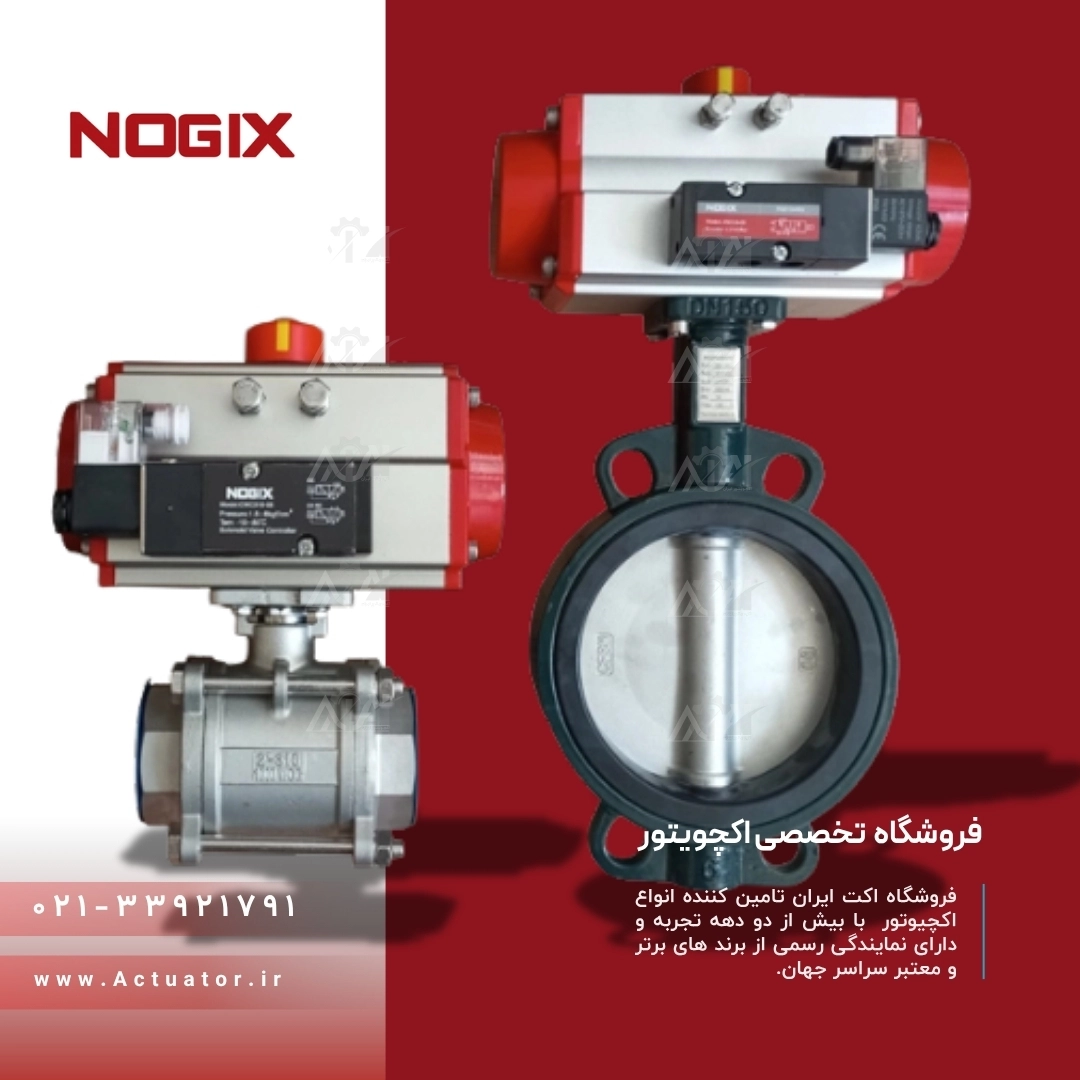

• نوع شیر (Valve Type): شیر پروانه‌ای (Butterfly Valve)، شیر توپی (Ball Valve)، شیر سماوری (Plug Valve) و … . هر کدام گشتاور مورد نیاز متفاوتی دارند.
• سایز شیر (Valve Size): سایز شیر مستقیماً بر گشتاور لازم برای عملکرد آن تأثیر می‌گذارد.
• گشتاور مورد نیاز شیر (Required Valve Torque): این مهم‌ترین پارامتر است. گشتاور مورد نیاز برای باز کردن (Break-to-Open Torque)، به حرکت درآوردن (Run Torque) و بستن کامل (End-to-Close Torque) شیر باید از سازنده شیر دریافت شود. همیشه یک ضریب اطمینان (Safety Factor) حداقل ۲۵٪ تا ۵۰٪ (بسته به نوع سیال، فرکانس کاری و اهمیت فرآیند) به این گشتاور اضافه کنید.
  • فرمول ساده شده: گشتاور اکچویتور = گشتاور شیر × ضریب اطمینان
• فشار هوای موجود (Available Air Pressure): حداقل و حداکثر فشار هوای فشرده در دسترس در محل نصب چقدر است؟ گشتاور خروجی اکچویتور به فشار هوا بستگی دارد.
• نوع عملکرد مورد نیاز (Actuation Type): دوطرفه (Double Acting) یا فنر برگشت (Spring Return)؟ در صورت انتخاب فنر برگشت، حالت ایمن (Fail Close یا Fail Open) را مشخص کنید.
• سرعت عملکرد (Operating Speed): سرعت باز و بسته شدن شیر چقدر باید باشد؟ (با استفاده از شیرهای کنترل جریان یا شیر برقی‌های خاص قابل تنظیم است).
• فرکانس کاری (Cycle Frequency): اکچویتور چند بار در روز یا ساعت عمل خواهد کرد؟ فرکانس بالا ممکن است نیاز به اکچویتوری با دوام بیشتر یا روانکاری خاص داشته باشد.
• شرایط محیطی (Environmental Conditions): دما، رطوبت، وجود مواد خورنده، مناطق قابل انفجار (ATEX). این عوامل در انتخاب جنس بدنه، پوشش و نوع سیل‌ها تأثیرگذارند.
• لوازم جانبی مورد نیاز (Required Accessories): آیا به شیر برقی، لیمیت سوئیچ، پوزیشنر و … نیاز دارید؟

مرحله ۲: محاسبه گشتاور اکچویتور

پس از تعیین گشتاور مورد نیاز شیر (با احتساب ضریب اطمینان)، به کاتالوگ اکچویتور نوجیکس (سری NOG/BT) مراجعه کنید. در جداول گشتاور، برای مدل‌های Double Acting، گشتاور خروجی را بر اساس فشار هوای موجود خود بیابید. برای مدل‌های Spring Return، باید به چهار مقدار گشتاور توجه کنید:

• Air Stroke (End): گشتاور در انتهای کورس با فشار هوا (معمولاً بیشترین مقدار).
• Air Stroke (Start): گشتاور در ابتدای کورس با فشار هوا.
• Spring Stroke (End): گشتاور در انتهای کورس با نیروی فنر (معمولاً کمترین مقدار).
• Spring Stroke (Start): گشتاور در ابتدای کورس با نیروی فنر.

مطمئن شوید که حداقل گشتاور خروجی اکچویتور در هر نقطه از کورس (چه با هوا و چه با فنر برای مدل‌های Spring Return) از حداکثر گشتاور مورد نیاز شیر در همان نقطه بیشتر باشد.

مرحله ۳: انتخاب سایز و مدل اکچویتور نوجیکس

با استفاده از جداول گشتاور در کاتالوگ و با در نظر گرفتن فشار هوای موجود، سایز اکچویتور (مثلاً NOG125) و در صورت نیاز، تعداد فنرها (مثلاً K10) را انتخاب کنید که گشتاور لازم را تأمین کند.

مرحله ۴: بررسی ابعاد و اتصالات

ابعاد فیزیکی اکچویتور انتخاب شده را با فضای موجود برای نصب مقایسه کنید. همچنین، اطمینان حاصل کنید که استاندارد فلنج نصب (ISO 5211) و ابعاد اتصال شفت (مثلاً ستاره‌ای V14) با شیر شما سازگار است. در صورت نیاز، از آداپتور یا براکت استفاده کنید.

مرحله ۵: انتخاب لوازم جانبی

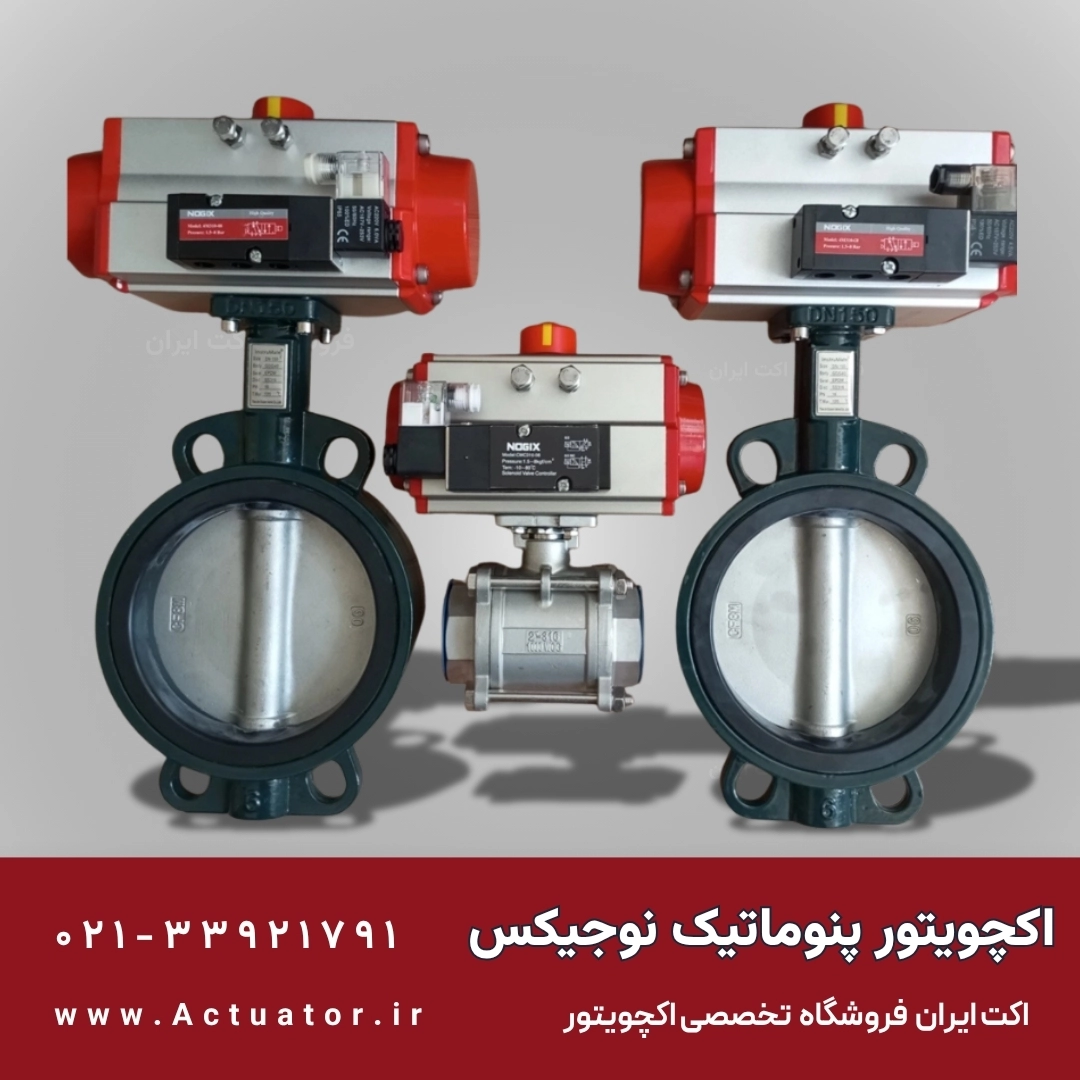

در صورت نیاز، شیر برقی (Solenoid Valve) با ولتاژ و نوع عملکرد مناسب (مثلاً 3/2 یا 5/2 طرفه)، لیمیت سوئیچ باکس برای ارسال فیدبک وضعیت شیر، و یا پوزیشنر برای کنترل دقیق موقعیت شیر (در کاربردهای کنترلی) را انتخاب کنید. اطمینان حاصل کنید که این لوازم با استاندارد NAMUR سازگار هستند.

چک‌لیست انتخاب اکچویتور نوجیکس:

• گشتاور مورد نیاز شیر (با ضریب اطمینان) محاسبه شده است؟
•  فشار هوای موجود در سایت مشخص است؟
• نوع عملکرد (Double Acting / Spring Return – Fail Safe Mode) تعیین شده است؟
• با مراجعه به کاتالوگ، سایز اکچویتور و تعداد فنر (در صورت نیاز) انتخاب شده است؟
• حداقل گشتاور اکچویتور از حداکثر گشتاور شیر بیشتر است؟
• ابعاد فیزیکی و اتصالات (ISO 5211, شفت) با شیر و محل نصب سازگار است؟
•  شرایط محیطی (دما، خوردگی، ATEX) در نظر گرفته شده است؟
• لوازم جانبی مورد نیاز (شیر برقی، لیمیت سوئیچ، پوزیشنر) مشخص شده‌اند؟
• خرید اکچویتور از فروشگاه معتبر برای قیمت مناسب و جنس اورجینال

کاربردهای اکچویتور نوجیکس در صنایع مختلف

اکچویتورهای نوجیکس به دلیل تطبیق‌پذیری، قیمت مناسب و عملکرد قابل اعتماد، در طیف گسترده‌ای از صنایع برای اتوماسیون شیرآلات و دمپرها مورد استفاده قرار می‌گیرند. برخی از کاربردهای رایج عبارتند از:

• صنایع نفت، گاز و پتروشیمی: برای کنترل جریان سیالات مختلف، شیرهای قطع اضطراری (ESD)، و در فرآیندهای پالایشگاهی و خطوط انتقال. (توجه به الزامات ATEX در مناطق خطرناک ضروری است).

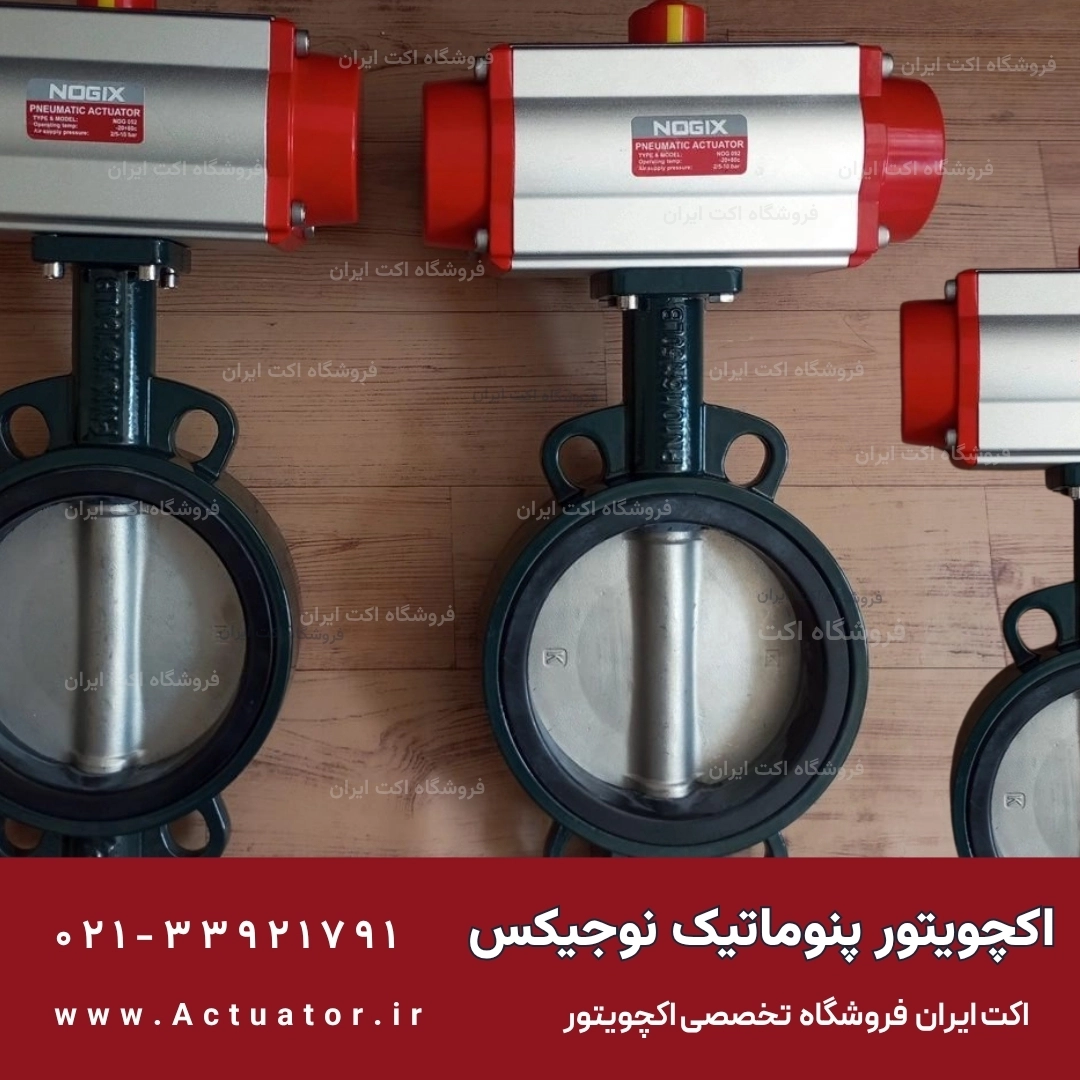

• صنایع آب و فاضلاب: در تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ، و شبکه‌های توزیع آب برای کنترل شیرهای پروانه‌ای و توپی بزرگ.
• صنایع شیمیایی: برای کنترل جریان مواد شیمیایی خورنده (نیاز به انتخاب مواد مقاوم برای بدنه و سیل‌ها).
• صنایع غذایی و دارویی: در فرآیندهایی که نیاز به رعایت استانداردهای بهداشتی دارند (ممکن است نیاز به مدل‌های با پوشش خاص یا از جنس استنلس استیل باشد).
• نیروگاه‌ها: برای کنترل دمپرها، شیرهای بخار و آب در سیستم‌های تولید برق.
• صنایع معدنی و سیمان: در محیط‌های سخت و پر گرد و غبار برای کنترل جریان مواد.
• ماشین‌سازی و اتوماسیون عمومی: در انواع دستگاه‌های صنعتی که نیاز به حرکت دورانی کنترل شده دارند.
• سیستم‌های تهویه مطبوع صنعتی (HVAC): برای کنترل دمپرهای هوا.

انتخاب صحیح مدل و مواد ساخت اکچویتور نوجیکس بر اساس نوع سیال، دما، فشار و شرایط محیطی هر صنعت، برای عملکرد طولانی‌مدت و ایمن ضروری است.

مطالعات موردی از مثال های واقعی از کاربرد اکچویتور نوجیکس

مورد اول: پتروشیمی – کنترل جریان سیالات خورنده

• چالش: یک واحد پالایشگاهی در عسلویه برای کنترل جریان اسید و مواد شیمیایی خورنده در خطوط تولید خود، با مشکل نشتی و خرابی‌های مکرر اکچویتورها مواجه بود. این مشکلات باعث توقف خط تولید و تحمیل هزینه‌های سنگین تعمیر و نگهداری می‌شد.
• راه‌حل: پس از بررسی‌های فنی، اکچویتورهای پنوماتیک دابل‌اکتینگ (Double Acting) نوجیکس با پوشش ضدخوردگی و استانداردهای محافظتی بالا (IP67) برای کنترل شیرهای توپی انتخاب شدند. این اکچویتورها به دلیل مقاومت بالا در برابر محیط‌های تهاجمی، جایگزین نمونه‌های قبلی شدند.
• نتیجه: با نصب اکچویتورهای نوجیکس، نه تنها نشتی و خرابی به طور کامل متوقف شد، بلکه دقت و سرعت عملکرد شیرها نیز به طرز چشمگیری افزایش یافت. این امر باعث کاهش زمان توقف تولید و افزایش راندمان کلی واحد شد.

مورد دوم: صنایع غذایی – اتوماسیون فرآیند پر کردن بطری

• چالش: در یک کارخانه تولید نوشیدنی، فرآیند پر کردن بطری به دلیل استفاده از شیرهای دستی، سرعت پایینی داشت و خطاهای انسانی در کنترل دقیق حجم، کیفیت محصول را تحت تأثیر قرار می‌داد. هدف، افزایش سرعت و دقت خط تولید بود.
• راه‌حل: تیم فنی کارخانه، از اکچویتورهای فنربرگشت (Spring Return) نوجیکس برای اتوماسیون شیرهای پرکن استفاده کرد. ویژگی فنربرگشت تضمین می‌کند که در صورت قطع فشار هوا یا برق، شیر به صورت خودکار به وضعیت امن (بسته یا باز) بازگردد و از هدررفت محصول جلوگیری شود.
• نتیجه: پیاده‌سازی این سیستم، سرعت خط تولید را تا ۳۰٪ افزایش داد و به دلیل کنترل دقیق و حذف خطای انسانی، دقت پر کردن هر بطری به بالاترین حد خود رسید.

مورد سوم: تصفیه آب و فاضلاب – کنترل دقیق جریان آب

• چالش: در یک ایستگاه پمپاژ آب، برای کنترل شیرهای پروانه‌ای در خطوط اصلی، به اکچویتورهایی با گشتاور بالا و عملکرد پایدار در محیط‌های مرطوب نیاز بود. نمونه‌های قبلی به دلیل رطوبت زیاد و محیط تهاجمی به سرعت دچار خوردگی می‌شدند.
• راه‌حل: اکچویتورهای نوجیکس با بدنه آلومینیومی پوشش‌دار و سیل‌های باکیفیت بالا انتخاب شدند که مقاومت فوق‌العاده‌ای در برابر رطوبت و خوردگی دارند. این اکچویتورها به دلیل طراحی جمع‌وجور، به راحتی در فضای محدود ایستگاه پمپاژ نصب شدند.
• نتیجه: عملکرد پایدار و بدون وقفه اکچویتورهای نوجیکس در محیط مرطوب، هزینه‌های نگهداری را به حداقل رساند و اطمینان از کنترل دقیق جریان آب در تمامی ساعات شبانه‌روز فراهم شد.

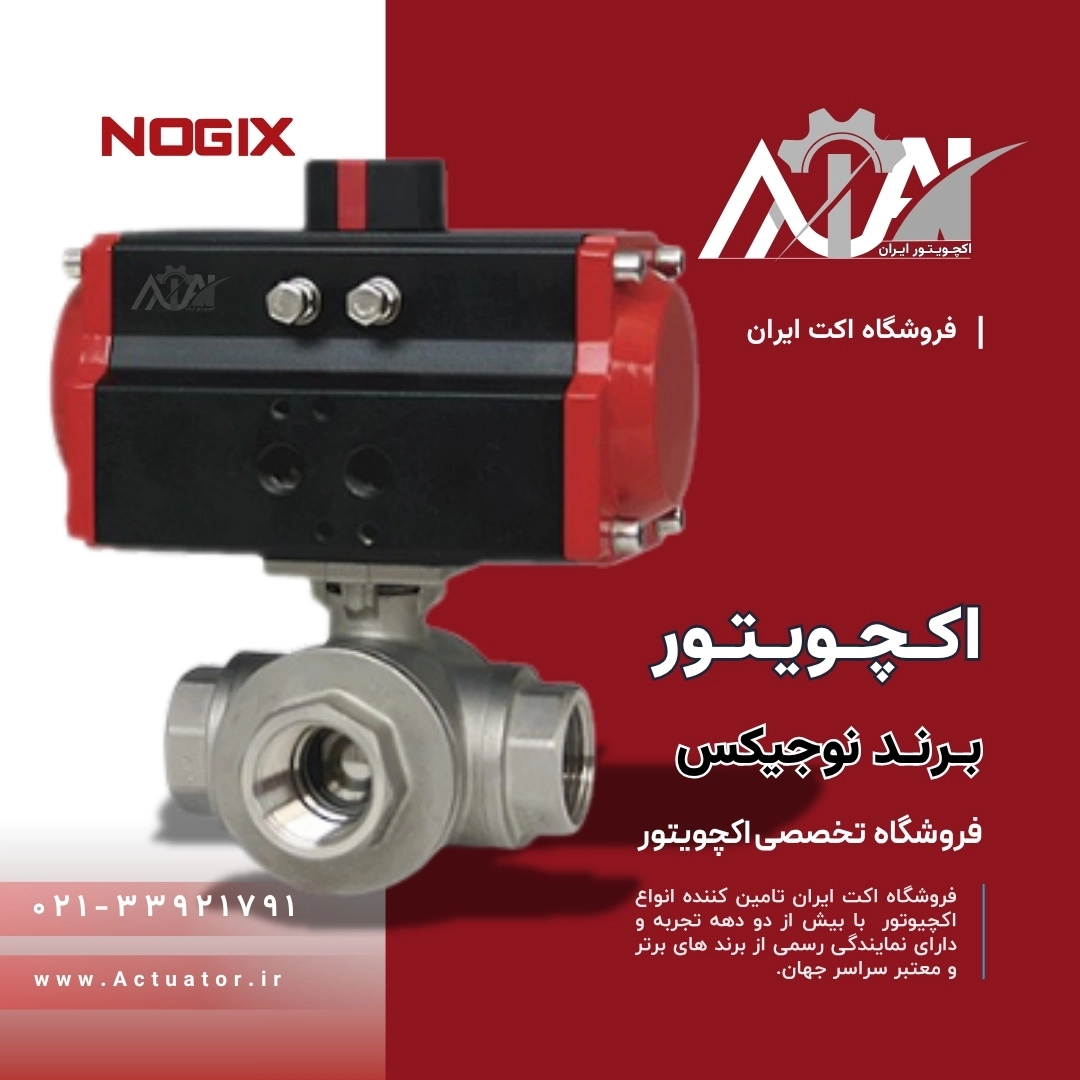

نکات مهم در خرید و قیمت اکچویتور نوجیکس

هنگام خرید اکچویتور نوجیکس و بررسی قیمت اکچویتور Nogix، توجه به چندین عامل کلیدی می‌تواند به شما در گرفتن بهترین تصمیم و جلوگیری از هزینه‌های ناخواسته کمک کند.

عوامل موثر بر قیمت اکچویتور نوجیکس:

• سایز اکچویتور: عامل اصلی تعیین کننده قیمت است. اکچویتورهای بزرگتر با گشتاور بالاتر، گران‌تر هستند.
• نوع عملکرد: اکچویتورهای فنر برگشت (Spring Return) به دلیل وجود مجموعه فنرها و ساختار کمی پیچیده‌تر، معمولاً گران‌تر از مدل‌های دوطرفه (Double Acting) با سایز مشابه هستند.
• تعداد فنرها (در مدل Spring Return): هرچه تعداد فنرهای بیشتری برای تأمین گشتاور بالاتر لازم باشد، قیمت افزایش می‌یابد.
• جنس بدنه و قطعات داخلی: استفاده از مواد خاص مانند فولاد ضد زنگ برای شفت یا پوشش‌های مقاوم در برابر خوردگی خاص می‌تواند قیمت را افزایش دهد.
• برند و کیفیت ساخت: اگرچه نوجیکس به عنوان یک برند با قیمت رقابتی شناخته می‌شود، اما تفاوت‌هایی در کیفیت ساخت بین تأمین‌کنندگان مختلف ممکن است وجود داشته باشد.
• لوازم جانبی: قیمت شیر برقی، لیمیت سوئیچ باکس، پوزیشنر و سایر متعلقات به صورت جداگانه محاسبه و به قیمت نهایی اضافه می‌شود.
• مقدار سفارش: خرید عمده معمولاً با تخفیف همراه است.
• تأمین کننده و خدمات پس از فروش: خرید از تأمین کنندگان معتبر که گارانتی و خدمات پس از فروش مناسبی ارائه می‌دهند، ممکن است هزینه اولیه کمی بالاتری داشته باشد اما در درازمدت به صرفه‌تر است.

نکات مهم هنگام خرید:

1. از تأمین‌کنندگان معتبر خرید کنید: اطمینان حاصل کنید که محصول اصلی و با کیفیت دریافت می‌کنید. از فروشندگانی که دارای دانش فنی و سابقه خوب هستند، خرید کنید.
2. مشخصات فنی دقیق ارائه دهید: تمامی اطلاعات مربوط به شیر، فرآیند و نیازمندی‌های خود را به طور کامل در اختیار فروشنده قرار دهید تا بتواند شما را در انتخاب مدل صحیح راهنمایی کند.
3. درخواست پیش‌فاکتور و مقایسه کنید: از چند تأمین‌کننده پیش‌فاکتور دریافت کرده و علاوه بر قیمت، مواردی مانند زمان تحویل، گارانتی و شرایط پرداخت را نیز مقایسه کنید.
4. به گارانتی و خدمات پس از فروش توجه کنید: اطمینان حاصل کنید که اکچویتور دارای گارانتی معتبر بوده و تأمین‌کننده قادر به ارائه خدمات فنی و تأمین قطعات یدکی در صورت نیاز می‌باشد.
5. کاتالوگ و مستندات فنی را درخواست کنید: همراه با محصول، کاتالوگ، دستورالعمل نصب و نگهداری و گواهی‌های مربوطه (در صورت وجود) را از فروشنده دریافت نمایید.
6. فقط به قیمت پایین اکتفا نکنید: ارزان‌ترین گزینه همیشه بهترین گزینه نیست. کیفیت، دوام، و پشتیبانی فنی را نیز در نظر بگیرید. یک اکچویتور ارزان‌قیمت اما بی‌کیفیت می‌تواند منجر به هزینه‌های بسیار بیشتری در آینده شود.

نکات نگهداری و عیب‌یابی اولیه اکچویتورهای نوجیکس

اکچویتورهای پنوماتیک نوجیکس به طور کلی نیاز به نگهداری کمی دارند، به خصوص اگر با هوای فشرده تمیز، خشک و با روانکاری مناسب (در صورت توصیه سازنده) تغذیه شوند. با این حال، بازرسی‌های دوره‌ای و رعایت برخی نکات می‌تواند به افزایش طول عمر و عملکرد بدون مشکل آن‌ها کمک کند.

نگهداری پیشگیرانه:

• کیفیت هوای فشرده: مهم‌ترین عامل در نگهداری اکچویتورها، کیفیت هوای ورودی است. از فیلترهای مناسب برای حذف ذرات جامد و رطوبت استفاده کنید. در صورت لزوم (و اگر اکچویتور برای آن طراحی شده) از روان‌کننده (Lubricator) در واحد مراقبت هوا استفاده کنید. (استاندارد پیشنهادی برای کیفیت هوا: ISO 8573-1 کلاس 5.4.4 یا بهتر).
• بررسی نشتی هوا: به طور منظم اتصالات هوا، سیل‌های شفت و درپوش‌های انتهایی را برای هرگونه نشتی هوا بررسی کنید. نشتی هوا باعث کاهش راندمان و افزایش مصرف انرژی می‌شود. (می‌توان از کف صابون برای یافتن نشتی‌های کوچک استفاده کرد).
• بازرسی چشمی: وضعیت ظاهری اکچویتور، اتصالات مکانیکی آن به شیر، و عملکرد نشانگر موقعیت را بررسی کنید. هرگونه خوردگی، آسیب فیزیکی یا شل بودن اتصالات باید برطرف شود.
• بررسی عملکرد: به صورت دوره‌ای، عملکرد اکچویتور را (باز و بسته شدن کامل، سرعت حرکت) چک کنید تا از صحت عملکرد آن مطمئن شوید.
• تمیزکاری: سطح خارجی اکچویتور را از گرد و غبار و آلودگی‌ها پاک نگه دارید، به خصوص در محیط‌های صنعتی خشن.
• روانکاری (در صورت نیاز): برخی اکچویتورها دارای گریس‌خور برای روانکاری دوره‌ای مکانیزم داخلی هستند. طبق دستورالعمل سازنده عمل کنید. بسیاری از اکچویتورهای مدرن نوجیکس دارای روانکاری دائمی (Lubricated for life) هستند.

عیب‌یابی اولیه:

• اکچویتور عمل نمی‌کند یا به کندی عمل می‌کند:
  • فشار هوای ورودی را چک کنید.
  • شیر برقی (Solenoid Valve) و سیم‌کشی آن را بررسی کنید.
  • مسیر هوا و اتصالات را برای گرفتگی یا نشتی چک کنید.
  • شیر اصلی متصل به اکچویتور ممکن است گیر کرده باشد.
  • در مدل‌های فنر برگشت، فنرها ممکن است شکسته یا ضعیف شده باشند.
• اکچویتور به طور کامل باز یا بسته نمی‌شود:
  • پیچ‌های تنظیم کورس (Travel Stops) را بررسی و در صورت نیاز تنظیم کنید.
  • فشار هوای ورودی ممکن است کافی نباشد.
  • ممکن است مانعی در مسیر حرکت شیر وجود داشته باشد.
  • سیل‌های داخلی ممکن است فرسوده شده باشند.
• نشتی هوا از اکچویتور:
  • محل دقیق نشتی را پیدا کنید (اتصالات، سیل شفت، درپوش‌ها).
  • اتصالات شل را محکم کنید.
  • اورینگ‌ها و سیل‌های فرسوده را تعویض کنید. (کیت تعمیرات ممکن است از تأمین‌کننده موجود باشد).
• اکچویتور با صدا یا لرزش غیرعادی کار می‌کند:
  • اتصالات مکانیکی اکچویتور به شیر و پایه را بررسی کنید.
  • ممکن است نیاز به روانکاری داخلی باشد (اگر قابل اعمال است).
  • قطعات داخلی ممکن است فرسوده یا آسیب دیده باشند.

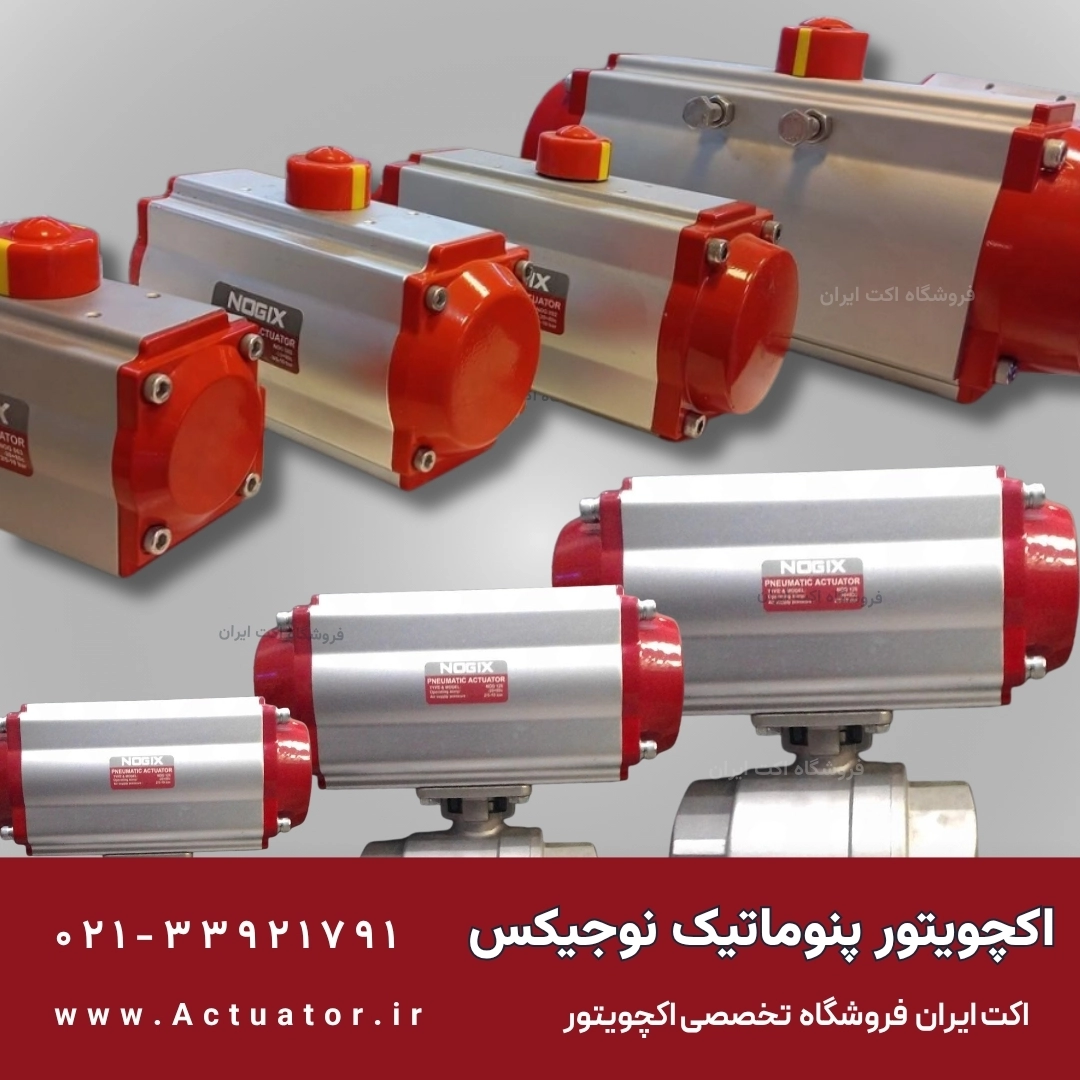

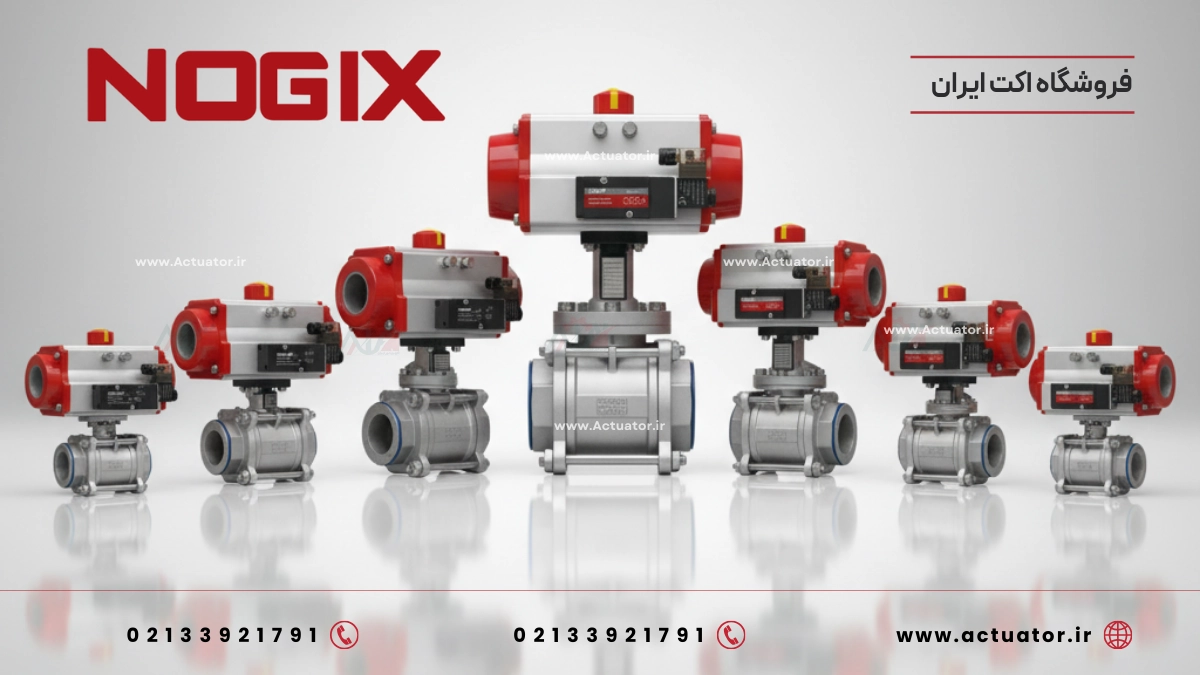

لیست سایز و قیمت اکچویتور پنوماتیک نوجیکس

در جدول زیر، لیست کامل سایزهای موجود برای اکچویتورهای پنوماتیک دورانی برند نوجیکس (Nogix)  در سری های دو‌عملکردی (DA) و فنر برگشت‌دار (SR) ارائه شده است. این سایزها طیف وسیعی از گشتاور را برای اتوماسیون انواع شیرآلات صنعتی پوشش می‌دهند که همگی در فروشگاه اکت ایران موجود و آماده تامین میباشند.

توجه: قیمت اکچویتورها به دلیل نوسانات بازار و همچنین تفاوت بین مدل‌های تک‌اثره (فنر برگشت) و دواثره، متغیر است. برای دریافت قیمت دقیق و به‌روز و همچنین مشاوره فنی برای انتخاب سایز مناسب، لطفاً با کارشناسان فروش ما تماس حاصل فرمایید.
