بخش دوم: اکچویتورهای شیر کنترلی هانیول (Valve Actuators) 💧

خب، می‌رسیم به دسته دوم و خیلی مهم محصولات هانیول، یعنی اکچویتورهای شیر کنترلی. این موتورهای برقی کارشون کنترل دقیق جریان آب گرم، آب سرد (چیلد)، و بخار تو سیستم‌های گرمایشی و سرمایشیه. اینا روی شیرهای دو راهه یا سه راهه نصب می‌شن و میزان جریان ورودی به کویل‌های فن‌کویل و هواساز رو تنظیم می‌کنن.

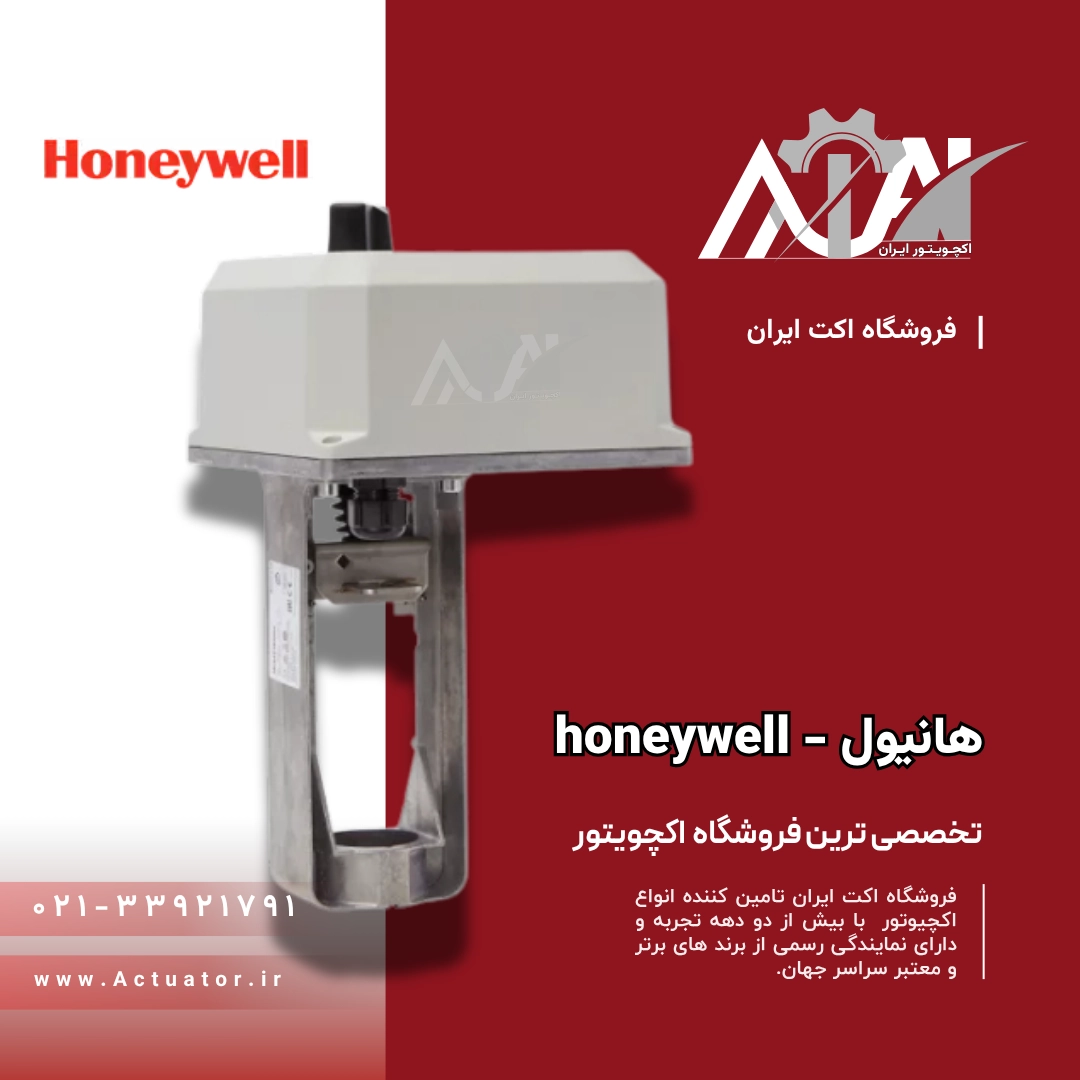

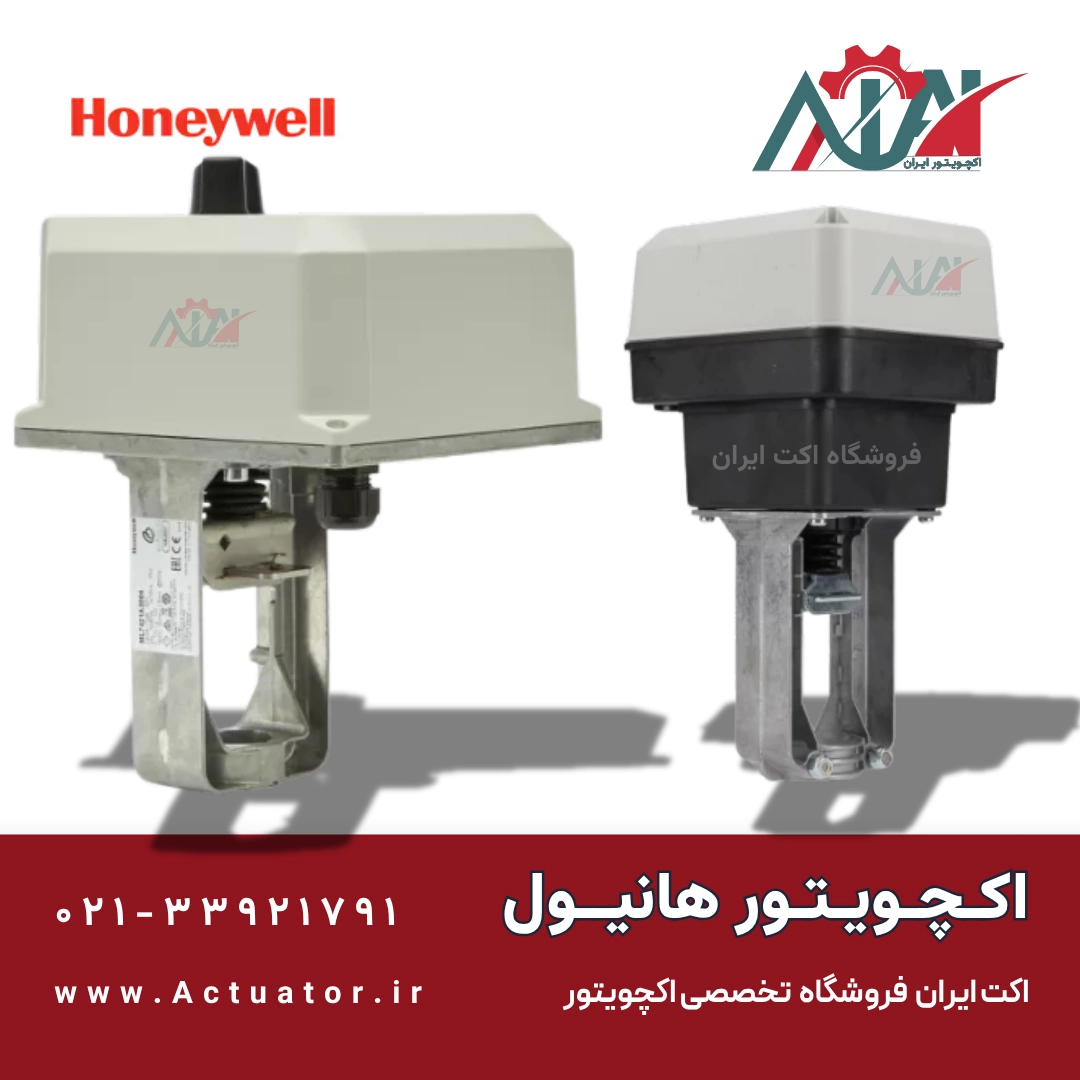

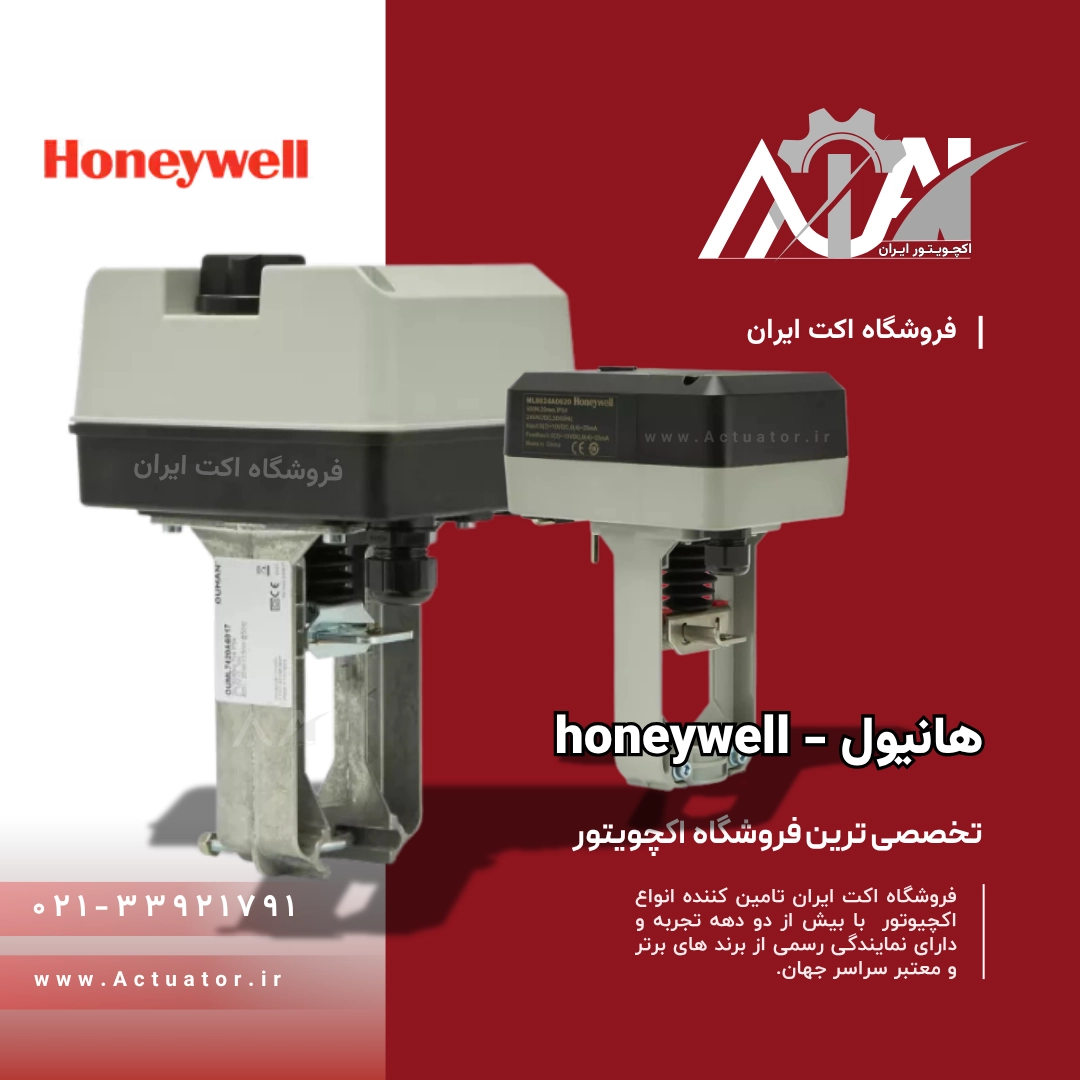

۱. اکچویتورهای خطی برای شیرهای بشقابی (Linear for Globe Valves) – سری ML

برای کارهای کنترلی خیلی دقیق و تدریجی (Modulating)، مخصوصاً برای سایزهای بزرگ و تو خطوط اصلی موتورخونه یا هواسازها، از شیرهای بشقابی (Globe Valves) با اکچویتورهای خطی استفاده می‌شه. سری ML هانیول، مثل مدل فوق‌العاده محبوب ML7420A، استاندارد این صنعت به حساب میاد.

• عملکرد: این اکچویتورها با حرکت خطی (بالا و پایین)، میله وسط شیر رو جابجا می‌کنن و جریان رو با دقت خیلی بالا تنظیم می‌کنن.
• نیروی بالا: می‌تونن نیروی زیادی (مثلاً 600 یا 1800 نیوتن) تولید کنن تا به فشار بالای آب یا بخار توی لوله‌ها غلبه کنن.
• قابلیت Fail-Safe: مدل‌های فنر برگشت دارن تا اگه برق قطع شد، شیر رو به حالت ایمن برگردونن.
• کاربردها: کنترل کویل‌های آب گرم و سرد تو هواسازهای بزرگ، کنترل شیرهای بخار، و کاربردهای کنترل فرآیندهای صنعتی.

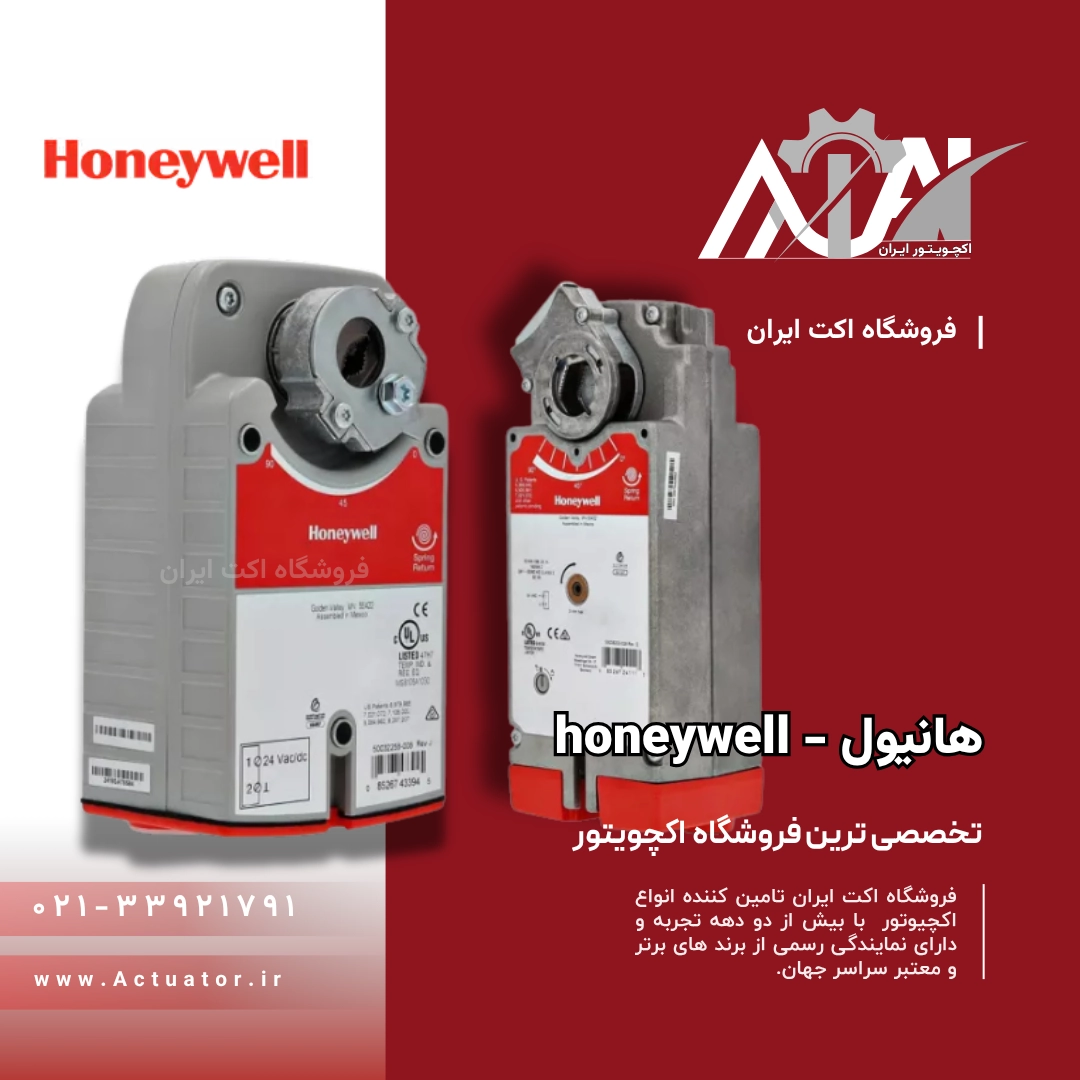

۲. اکچویتورهای دورانی برای شیرهای دو/سه راهه (Rotary for 2/3-Way Valves) – سری MP

برای کنترل شیرهایی که یک چهارم دور می‌چرخن (مثل بعضی شیرهای توپی یا پروانه‌ای خاص تو سیستم‌های HVAC)، هانیول سری MP رو ارائه می‌ده. این اکچویتورها حرکت چرخشی ایجاد می‌کنن و برای باز و بست کردن یا کنترل جریان استفاده می‌شن.

۳. اکچویتورهای Zone Valve – سری VC

این مدل اکچویتور یکی از پرکاربردترین قطعات توی پروژه‌های ساختمونیه. اکچویتورهای سری VC با شیرهای دو راهه یا سه راهه کوچیک، برای کنترل جریان آب تو واحدهای نهایی مثل فن‌کویل‌ها و رادیاتورها استفاده می‌شن.

• عملکرد: معمولاً به صورت قطع و وصل (On/Off) کار می‌کنن و از ترموستات فرمان می‌گیرن تا مسیر آب به فن‌کویل رو باز یا بسته کنن.
• طراحی جمع‌وجور: ابعاد خیلی کوچیکی دارن و برای نصب تو فضاهای تنگ و محدود عالی هستن.
• نصب سریع: طراحی خاص این سری اجازه می‌ده موتور اکچویتور رو بدون نیاز به خالی کردن آب سیستم، خیلی راحت از روی شیر جدا و عوض کرد.

جدول مقایسه: اکچویتور خطی در مقابل اکچویتور دورانی هانیول

معیار	اکچویتور خطی هانیول (Linear Actuators)	اکچویتور دورانی هانیول (Rotary Actuators)
تصویر نمونه
کار اصلی‌شون چیه؟	کنترل دقیق جریان سیالات (آب، بخار) توی شیرهای بشقابی (Globe Valves) برای تنظیم دمای سیستم‌های بزرگ مثل هواساز و موتورخونه.	کنترل جریان هوا با تنظیم موقعیت دمپرها تو کانال‌های هوا. گاهی هم برای کنترل شیرهای ربع‌گرد (توپی/پروانه‌ای) استفاده می‌شن.
چجوری حرکت می‌کنن؟	خطی (بالا و پایین / Push-Pull)	دورانی / چرخشی (معمولاً 90 درجه)
مدل‌های معروف	ML (مثل ML7420A, ML6420)، MP953 (پنوماتیک)	اکچویتورهای دمپر (مثل سری‌های N, M)، اکچویتورهای Zone Valve (سری VC)
کیفیت و عمرشون چطوره؟	عالیه! برای کار سنگین، نیروهای بالا و کنترل دقیق تو فرآیندهای حساس ساخته شدن. معمولاً بدنه‌شون فلزی و محکمه (چدن یا آلومینیوم).	عالیه! برای میلیون‌ها بار باز و بسته شدن طراحی شدن. مدل‌های دمپر معمولاً بدنه پلاستیک مهندسی یا فلزی دارن که برای نصب سریع و سبک، بهینه شدن.
چقدر تنوع دارن؟	متمرکز. تنوع اصلی‌شون روی نیروی خروجی، طول حرکت (کورس) و نوع سیگنال کنترلی (تدریجی یا شناور) هست.	خیلی زیاد. تنوع بالایی تو گشتاور (از 2Nm تا بیشتر از 30Nm)، نوع عملکرد (فنر برگشت/بدون فنر) و سیگنال‌های کنترلی مختلف دارن.
قیمتشون چجوریه؟	بالاتره. بخاطر ساختار محکم‌تر، موتورهای قوی‌تر برای غلبه به فشار آب و بخار، و مکانیزم دقیق‌تر، معمولاً از اکچویتورهای دمپر گرون‌ترن.	متنوع (از اقتصادی تا گرون). اکچویتورهای دمپر استاندارد و Zone Valveها قیمت خیلی خوبی دارن. مدل‌های فنر برگشت یا با گشتاور بالا، گرون‌ترن. ولی در کل، قیمت اولیه‌شون معمولاً از مدل‌های خطی کمتره.
کِی این مدل رو انتخاب کنیم؟	✅ وقتی می‌خوای جریان آب یا بخار رو خیلی دقیق توی یه شیر خطی (Globe Valve) کنترل کنی. ✅ وقتی با فشار تفاضلی بالا تو لوله‌ها سر و کار داری. ✅ وقتی داری روی یه هواساز بزرگ (AHU) یا موتورخونه مرکزی کار می‌کنی.	✅ وقتی می‌خوای یه دمپر هوا رو تو کانال کنترل کنی. ✅ وقتی می‌خوای یه شیر کوچیک مثل فن‌کویل رو فقط باز و بسته (On/Off) کنی (سری VC). ✅ وقتی دنبال یه راه‌حل سریع با نصب مستقیم برای کنترل جریان هوا هستی.

بیاین زبان مشترک اکچویتورها رو یاد بگیریم: سیگنال‌های کنترلی 📡

اکچویتورهای هانیول برای اینکه بفهمن باید چیکار کنن و تو چه موقعیتی قرار بگیرن، از سیگنال‌های برقی مختلفی که از کنترلر یا ترموستات میاد، استفاده می‌کنن. فهمیدن این سیگنال‌ها برای انتخاب درست محصول، خیلی مهمه.

۱. کنترل قطع و وصل (On/Off یا 2-Position)

این ساده‌ترین نوع کنترله. اکچویتور فقط دو حالت داره: یا کاملاً بازه یا کاملاً بسته. با وصل شدن ولتاژ، به یک سمت حرکت می‌کنه و با قطع شدنش، به حالت اول برمی‌گرده (تو مدل‌های فنر برگشت) یا همونجا می‌مونه. این نوع کنترل تو اکچویتورهای سری VC برای فن‌کویل‌ها خیلی رایجه.

۲. کنترل شناور (Floating یا 3-Point)

این یک روش کنترل رایج و اقتصادیه تا بشه به موقعیت‌های میانی هم رسید. اینجا، اکچویتور سه تا سیم فرمان داره: یه سیم مشترک، یه سیم برای فرمان “باز شو” و یه سیم برای فرمان “بسته شو”.

• با دادن ولتاژ به سیم “باز شو”، اکچویتور شروع به باز شدن می‌کنه.
• با دادن ولتاژ به سیم “بسته شو”، شروع به بسته شدن می‌کنه.
• اگه به هیچ‌کدوم ولتاژ نرسه، اکچویتور همونجا که هست وایمیسته.

این روش به کنترلر اجازه می‌ده اکچویتور رو تو هر موقعیت دلخواهی متوقف کنه.

۳. کنترل تدریجی (Modulating یا Proportional)

این دقیق‌ترین نوع کنترله. اینجا، اکچویتور موقعیتش رو متناسب با یه سیگنال ولتاژ یا جریان آنالوگ تنظیم می‌کنه. هر مقداری از سیگنال، یعنی یک موقعیت دقیق برای اکچویتور.

• سیگنال 0…10 VDC یا 2…10 VDC: رایج‌ترین سیگنال کنترلی تو سیستم‌های BMS همینه. مثلاً توی سیگنال ۲ تا ۱۰ ولت، ولتاژ ۲ یعنی کاملاً بسته، ۶ ولت یعنی ۵۰ درصد بازه و ۱۰ ولت هم یعنی کاملاً بازه.

این نوع کنترل تو اکچویتورهای حرفه‌ای مثل سری ML7420 برای کنترل دقیق دما و جریان استفاده می‌شه.

راهنمای قدم به قدم انتخاب و خرید اکچویتور هانیول

انتخاب درست اکچویتور هانیول کار سختی نیست، فقط کافیه چندتا سوال کلیدی رو جواب بدی. این راهنما کمکت می‌کنه با اطلاعات کامل، بهترین گزینه رو برای پروژه‌ات انتخاب کنی.

1. ۱. اول از همه: برای کنترل هوا می‌خوای یا آب؟اولین قدم اینه که مشخص کنی اکچویتور قراره چیکار کنه:
   • می‌خوای یه دمپر تو کانال هوا رو کنترل کنی؟ ⬅️ برو سراغ اکچویتورهای دمپر (Damper Actuators).
   • می‌خوای یه شیر تو لوله آب یا بخار رو کنترل کنی؟ ⬅️ برو سراغ اکچویتورهای شیر کنترلی (Valve Actuators).
2. ۲. نوع اکچویتور رو مشخص کن:
   • برای دمپرها: به حالت ایمن (Fail-Safe) نیاز داری؟ اگه آره، مدل فنر برگشت (Spring Return) رو انتخاب کن. اگه نه، مدل بدون فنر برگشت کارت رو راه میندازه.
   • برای شیرها: شیرت خطیه (Globe Valve) و کنترل دقیق می‌خوای؟ ⬅️ سری ML رو انتخاب کن. شیرت برای فن‌کویله؟ ⬅️ سری VC گزینه عالیه.
3. ۳. نوع سیگنال کنترلی رو پیدا کن:ببین سیگنال خروجی کنترلرت چیه. آیا:
   • قطع و وصل (On/Off) هست؟
   • شناور (Floating) هست؟
   • تدریجی (Modulating) مثل 0-10 VDC هست؟

   مدل اکچویتور باید دقیقاً با همین سیگنال کار کنه.

4. ۴. حالا وقت محاسبه قدرته (نیرو/گشتاور):اکچویتور باید اونقدر قوی باشه که دمپر یا شیر رو راحت حرکت بده. این قدرت برای دمپرها با گشتاور (Nm) و برای شیرهای خطی با نیرو (N) اندازه‌گیری می‌شه. این عدد رو از مشخصات فنی دمپر یا شیرت پیدا کن و یه اکچویتور با توان یکم بالاتر انتخاب کن.
5. ۵. مشاوره نهایی و خرید:بعد از اینکه این موارد رو مشخص کردی، با اطلاعاتت برو پیش یه نمایندگی هانیول یا فروشنده معتبر. کارشناس‌های فنی می‌تونن مدل دقیق رو برات نهایی کنن و بهترین گزینه رو بهت پیشنهاد بدن.

نتیجه‌گیری: چرا هانیول راه‌حل کامل اتوماسیون ساختمونه؟

آخرش اینه که اکچویتورهای هانیول فقط یه قطعه ساده نیستن، بلکه یه بخش حیاتی از یه اکوسیستم هوشمند و یکپارچه برای مدیریت ساختمون‌ها هستن. این محصولات با تکیه بر چهار اصل کلیدی، خودشون رو به عنوان بهترین گزینه تو صنعت HVAC و BMS ثابت کردن:

• ✅ قابلیت اطمینان: محصولاتی که برای کار طولانی و بدون دردسر ساخته شدن.
• ✅ جامعیت: یه سبد محصول کامل که همه نیازهای کنترلی یه ساختمون رو پوشش می‌ده.
• ✅ بهره‌وری انرژی: تمرکز روی نوآوری‌هایی که خرج انرژی رو کم می‌کنن و به ساختمون‌های سبز کمک می‌کنن.
• ✅ سادگی: طراحی کاربرپسند برای نصب و راه‌اندازی سریع و راحت.

انتخاب هانیول یعنی انتخاب یه شریک قابل اعتماد برای ساختن محیط‌های راحت‌تر، امن‌تر و پایدارتر.

سوالات متداولی که همیشه پرسیده می‌شه (FAQ)

۱. محصولات هانیول (Honeywell) ساخت کجاست؟

هانیول یه شرکت چندملیتی آمریکاییه که کارخونه و مرکز تحقیق و توسعه تو کل دنیا، از جمله آمریکا، اروپا و آسیا داره. همه محصولاتش با یه استاندارد کیفی خیلی سخت‌گیرانه و یکسان تولید می‌شن.

۲. چطوری گشتاور (Torque) مناسب برای اکچویتور دمپر رو حساب کنم؟

گشتاور مورد نیاز به اندازه دمپر (متر مربع)، نوع دمپر (درزگیر داره یا نه)، و فشار هوای تو کانال بستگی داره. یه قانون سرانگشتی میگه برای دمپرهای معمولی، به ازای هر متر مربع از سطح دمپر، حدود ۴ تا ۵ نیوتن‌متر گشتاور لازمه.

۳. اکچویتور هانیول مدل ML7420A به چه دردی می‌خوره؟

مدل ML7420A یه اکچویتور خطی خیلی پرکاربرده که برای کنترل دقیق و تدریجی (Modulating) شیرهای بشقابی (Globe Valves) تو سیستم‌های بزرگ مثل هواسازها (AHU) و خطوط اصلی موتورخونه استفاده می‌شه.

۴. فرق اصلی اکچویتورهای سری VC با بقیه مدل‌ها چیه؟

سری VC به طور خاص برای واحدهای کوچیک و نهایی مثل فن‌کویل‌ها و رادیاتورها (Zone Control) طراحی شدن. این مدل‌ها جمع‌وجورن، نصب‌شون سریعه و معمولاً به صورت قطع و وصل (On/Off) کار می‌کنن.

۵. اگه اکچویتوری با سیگنال اشتباه بخرم چی می‌شه؟

سیستم درست کار نمی‌کنه. مثلاً، اگه یه اکچویتور تدریجی (که با ولتاژ 0 تا 10 کار می‌کنه) رو به یه ترموستات ساده قطع و وصل وصل کنی، اکچویتور احتمالاً فقط می‌تونه کاملاً باز یا کاملاً بسته بشه و دیگه نمی‌تونی کنترل دقیقی روش داشته باشی.

۶. از کجا می‌تونم نمایندگی معتبر هانیول رو پیدا کنم؟

برای اینکه از اصل بودن کالا و گرفتن پشتیبانی فنی خوب مطمئن باشی، بهتره با توزیع‌کننده‌های اصلی و شناخته‌شده محصولات Honeywell Building Technologies تو ایران تماس بگیری یا از طریق وب‌سایت رسمی هانیول، شرکای منطقه‌ای رو پیدا کنی.
