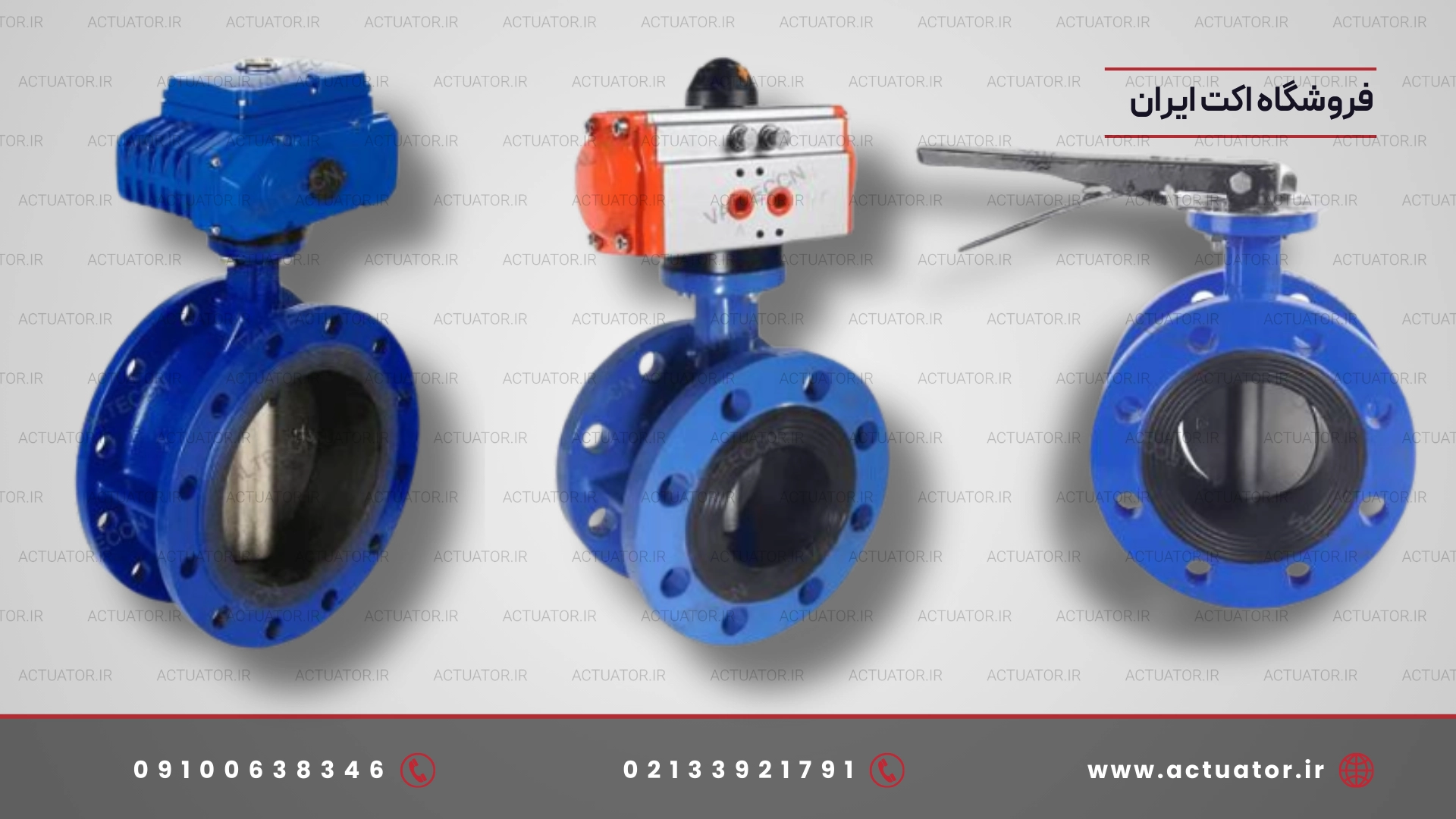

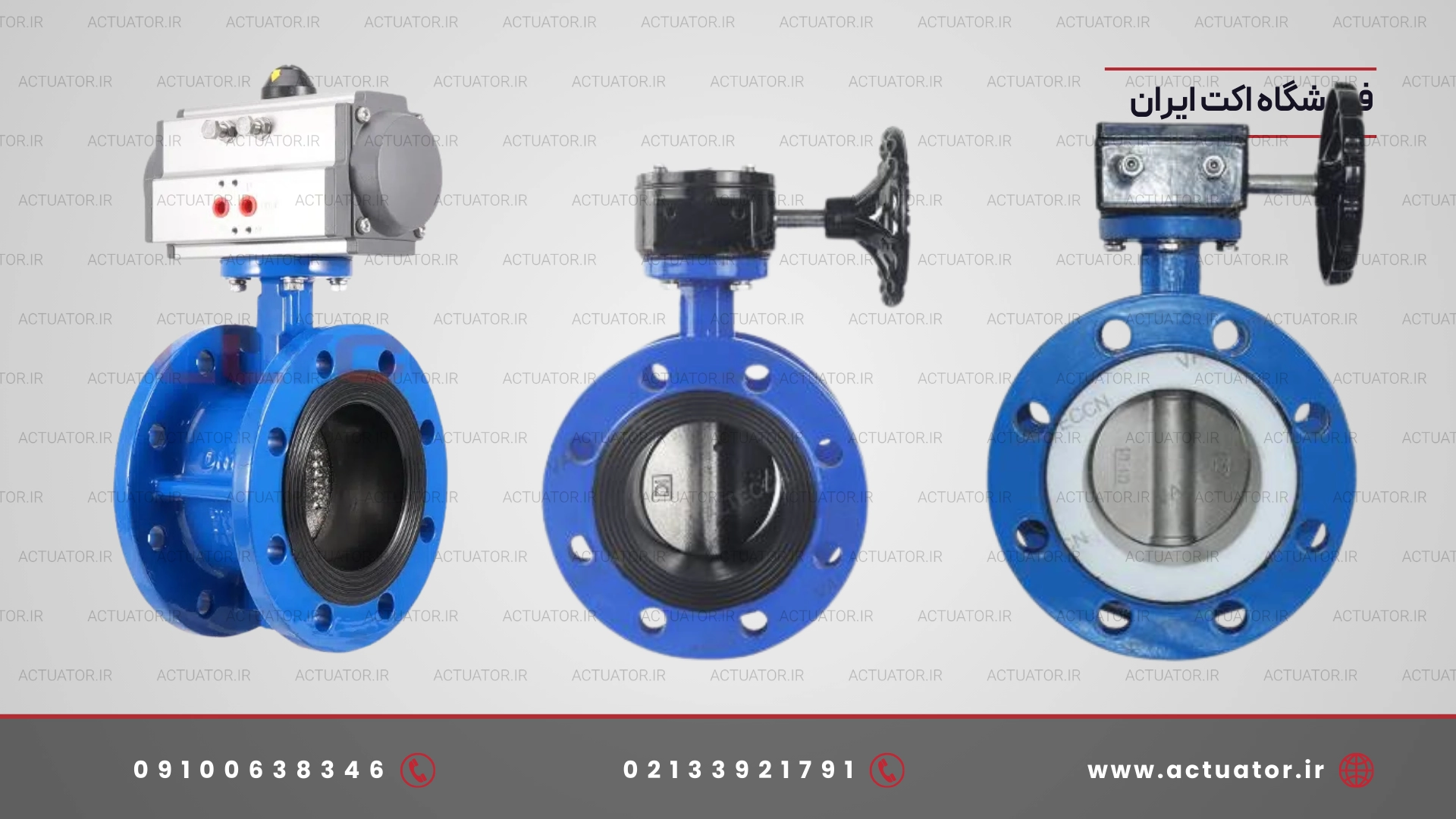

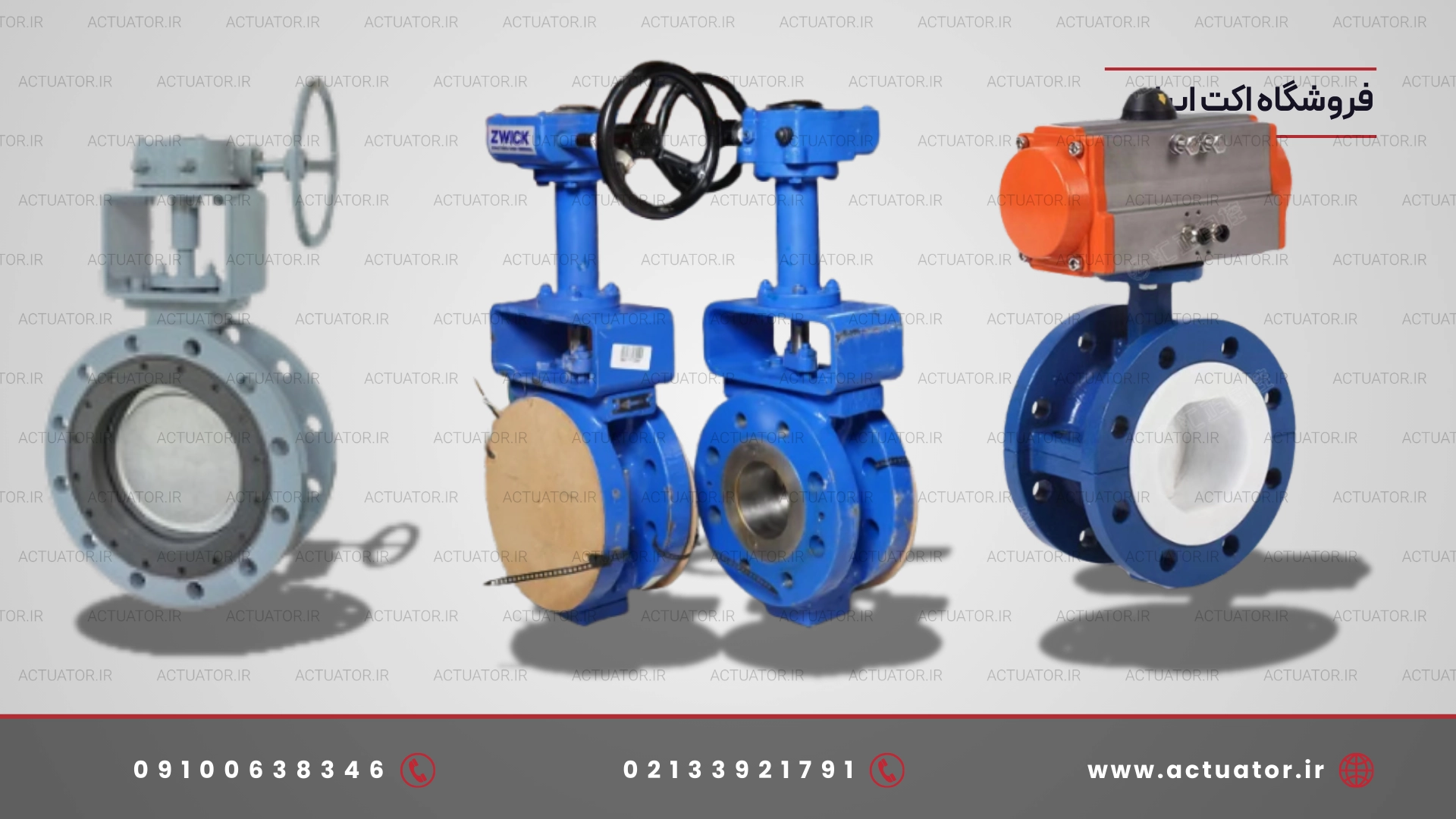

شیر پروانه ای فلنجی ( فلنج دار )

۱. شیر پروانه ای فلنج دار اهرمی

سایزهای رایج: ۲ تا ۶ اینچ (DN50 – DN150)

استفاده از اهرم در مدل‌های فلنج دار کمتر رایج است، زیرا این شیرها معمولاً در سایزهای بزرگ تولید می‌شوند. اما در سایزهای کوچک، مدل اهرمی ارزان‌ترین گزینه است. با فشار دست، دیسک ۹۰ درجه می‌چرخد.

• مزیت: قیمت ارزان، سرعت باز و بسته شدن بالا.
• محدودیت: فقط برای سایزهای کوچک (نیروی دست برای سایز بزرگ کافی نیست).

۲. شیر پروانه ای فلنج دار گیربکسی

سایزهای رایج: ۸ تا ۱۰۰ اینچ (DN200 – DN2500)

پرفروش‌ترین مدل فلنج دار. در اینجا یک گیربکس حلزونی (Worm Gear) نیروی دست اپراتور را چند برابر می‌کند تا حتی یک شیر غول‌پیکر ۴۰ اینچی به نرمی با چرخاندن فلکه باز شود.

• مزیت: حذف ضربه قوچ (به دلیل بسته شدن آرام)، نیاز به نیروی کم اپراتور.
• ویژگی فنی: معمولاً دارای استاندارد ISO 5211 برای نصب بعدیِ اکچویتور برقی هستند.

۳. شیر پروانه ای فلنج دار با اکچویتور پنوماتیک

ترکیب: شیر دو سر فلنج + جک بادی (Rack & Pinion یا Scotch Yoke)

این مدل در صنایع فرآیندی که سرعت بالا مهم است استفاده می‌شود. به دلیل گشتاور بالای شیرهای فلنجی بزرگ، معمولاً از اکچویتورهای پنوماتیک سنگین (Heavy Duty) استفاده می‌شود.

• کاربرد: قطع و وصل سریع جریان در ورودی پمپ‌های بزرگ کارخانجات.

۴. شیر پروانه ای فلنج دار با اکچویتور برقی

ترکیب: شیر دو سر فلنج + موتور گیربکس دار (برندهای AUMA, Rotork, Nogix)

سلطان خطوط انتقال آب! این مدل‌ها قدرت بسیار زیاد و کنترل دقیقی دارند. به دلیل بسته شدن تدریجی (مثلاً در ۶۰ ثانیه)، از تخریب لوله‌ها بر اثر ضربه قوچ جلوگیری می‌کنند.

۵. شیر پروانه ای فلنج دار با سیت تفلون

یک مدل تخصصی برای مواد شیمیایی. در این شیر، بدنه دو تکه است و تمام قسمت‌های در تماس با سیال (دیسک و لاینر) با تفلون (PTFE) پوشش داده شده‌اند.

• تفاوت با مدل معمولی: مدل‌های معمولی لاینر EPDM (لاستیکی) دارند که در اسید حل می‌شود، اما PTFE مقاوم است.
• نوع اتصال: معمولاً فلنجی است تا در صورت نشتی داخلی، اسید به بیرون پاشیده نشود (ایمنی بالاتر نسبت به ویفری).
