اکچویتور پنوماتیک چیست؟

راهنمای کامل انتخاب و استفاده از عملگرهای بادی برای شیرآلات و دمپرها

در دنیای وسیع اتوماسیون صنعتی، اکچویتور پنوماتیک چرخشی به عنوان راه‌حلی سریع، قدرتمند و فوق‌العاده قابل اعتماد برای کنترل شیرآلات ربع‌گرد (مانند شیرهای توپی و پروانه‌ای) و دمپرها شناخته می‌شود. این تجهیزات که با نیروی هوای فشرده کار می‌کنند، به دلیل سادگی در طراحی، دوام بالا و ایمنی ذاتی، به ستون فقرات بسیاری از فرآیندهای صنعتی تبدیل شده‌اند.

این راهنمای جامع و تخصصی، به شما کمک می‌کند تا با تمامی جنبه‌های کلیدی این عملگرها، از مکانیزم‌های داخلی متفاوت آن‌ها گرفته تا راهنمای گام به گام انتخاب فنی، آشنا شوید و بتوانید با اطمینان کامل، بهترین گزینه را برای کاربرد خود انتخاب کنید.

چرا اکچویتور پنوماتیک انتخاب اول برای شیرآلات ربع‌گرد است؟

با وجود تکنولوژی‌های مختلف، اکچویتورهای پنوماتیک همچنان محبوب‌ترین گزینه برای اتوماسیون دورانی هستند. دلایل این محبوبیت عبارتند از:

• سرعت بالا: این عملگرها می‌توانند شیر را در کسری از ثانیه باز یا بسته کنند که برای کاربردهای قطع و وصل سریع، ایده‌آل است.
• قابلیت اطمینان و دوام: ساختار ساده و مستحکم آن‌ها باعث می‌شود تا در شرایط سخت صنعتی، میلیون‌ها بار بدون نیاز به تعمیرات اساسی عمل کنند.
• ایمنی ذاتی (Intrinsic Safety): از آنجایی که با نیروی هوا کار می‌کنند، هیچ‌گونه ریسک جرقه‌زایی ندارند و بهترین گزینه برای استفاده در محیط‌های انفجاری (ATEX) هستند.
• نسبت بالای گشتاور به اندازه: در ابعاد مشابه، گشتاور بسیار بالایی را در مقایسه با برخی اکچویتورهای برقی تولید می‌کنند.
• صرفه اقتصادی: هزینه اولیه خود اکچویتور و همچنین هزینه تعمیر و نگهداری آن نسبت به سایر تکنولوژی‌ها پایین‌تر است.

انواع اکچویتورهای پنوماتیک: نگاهی کلی

اکچویتورهای پنوماتیک بر اساس نوع حرکتی که تولید می‌کنند به دو دسته اصلی تقسیم می‌شوند:

۱. اکچویتورهای دورانی (Rotary Actuators) – تمرکز اصلی این راهنما

این اکچویتورها یک حرکت چرخشی، معمولاً به اندازه ۹۰ درجه (ربع‌گرد)، تولید می‌کنند و برای اتوماسیون شیرآلات و دمپرهایی که با چرخش شفت خود عمل می‌کنند، طراحی شده‌اند.

۲. اکچویتورهای خطی (Linear Actuators) – معرفی کوتاه

دسته دیگر اکچویتورهای پنوماتیک، مدل‌های خطی هستند که حرکتی رفت و برگشتی (Push/Pull) ایجاد می‌کنند و عموماً با نام جک یا سیلندر پنوماتیک شناخته می‌شوند. اگرچه این راهنما بر روی مدل‌های دورانی تمرکز دارد، اما دانستن وجود این دسته نیز برای شناخت کامل دنیای پنوماتیک مفید است.

مکانیزم‌های داخلی اکچویتورهای چرخشی: رک و پینیون در مقابل اسکاچ یوک

دو مکانیزم اصلی در طراحی اکچویتورهای پنوماتیک چرخشی وجود دارد که هر کدام پروفایل گشتاور و کاربردهای خاص خود را دارند. انتخاب صحیح بین این دو، برای عملکرد بهینه شیر حیاتی است.

۱. مکانیزم رک و پینیون (Rack & Pinion)

این مکانیزم، رایج‌ترین و پرکاربردترین نوع در بازار است. در این طراحی، حرکت خطی دو پیستون (رک)، یک چرخ‌دنده مرکزی (پینیون) را به حرکت درآورده و حرکت چرخشی ۹۰ درجه را ایجاد می‌کند.

• پروفایل گشتاور: گشتاور ثابت (Constant Torque). این مکانیزم تقریباً گشتاور یکسانی را در تمام طول زاویه چرخش (از ۰ تا ۹۰ درجه) ارائه می‌دهد.
• کاربردها: ایده‌آل برای اکثر کاربردهای عمومی و شیرآلاتی مانند شیرهای توپی (Ball Valves) که نیاز به گشتاور نسبتاً یکنواختی برای باز و بسته شدن دارند.

۲. مکانیزم اسکاچ یوک (Scotch Yoke)

این مکانیزم پیشرفته‌تر برای کاربردهای سنگین و گشتاورهای بالا طراحی شده است. در این طراحی، حرکت خطی پیستون از طریق یک پین و یک شیار (یوک)، به حرکت چرخشی تبدیل می‌شود.

• پروفایل گشتاور: گشتاور متغیر (Variable Torque). این مکانیزم، گشتاور بسیار بالایی در ابتدا و انتهای حرکت (نقاط شکست یا Breakaway و آب‌بندی یا Seating) و گشتاور کمتری در میانه حرکت تولید می‌کند.
• کاربردها: عالی برای شیرهای پروانه‌ای (Butterfly Valves) بزرگ یا شیرهایی که برای جدا شدن از سیت (نشیمن‌گاه) در لحظه اول یا برای آب‌بندی کامل در لحظه آخر، به نیروی بسیار زیادی نیاز دارند.

راهنمای کامل انتخاب اکچویتور پنوماتیک چرخشی

برای انتخاب یک اکچویتور پنوماتیک چرخشی که دقیقاً با نیازهای شیر یا دمپر شما هماهنگ باشد، باید اطلاعات کلیدی زیر را در دست داشته باشید و به ترتیب بررسی کنید.

۱. گشتاور مورد نیاز (Required Torque) ⚙️

این مهم‌ترین پارامتر است. باید بدانید برای چرخاندن شفت شیر (یا دمپر) به چه مقدار گشتاور نیاز دارید. این مقدار به نوع شیر (پروانه‌ای، توپی)، سایز شیر، و فشار سیال داخل خط بستگی دارد.

• واحد: نیوتن-متر (N.m)
• نکته حیاتی: همیشه یک ضریب اطمینان (Safety Factor) را (معمولاً ۲۵٪ تا ۵۰٪ بالاتر از گشتاور شکست (Breakaway Torque) شیر) در نظر بگیرید تا از عملکرد مطمئن در بلندمدت اطمینان حاصل شود.

۲. نوع عملکرد و وضعیت اضطراری (Function & Fail-Safe)

باید تصمیم بگیرید که اکچویتور شما چگونه باید عمل کند و در مواقع اضطراری چه واکنشی نشان دهد.

• فرمان دو طرفه / دواثره (Double Acting): چرخش در هر دو جهت (باز و بسته شدن) با نیروی هوای فشرده انجام می‌شود. این مدل برای کنترل عادی و بدون نیاز به حالت بازگشت اضطراری مناسب است.
• فرمان یک طرفه / تک‌اثره (Single Acting / Spring Return): با هوا در یک جهت می‌چرخد و با قطع شدن هوا، فنرهای قدرتمند داخلی آن را به حالت اولیه بازمی‌گردانند. این عملکرد برای ایمنی (Fail-Safe) حیاتی است. باید حالت ایمن مورد نیاز خود را مشخص کنید:
  • Fail-Close (Normally Close): در صورت قطع هوا، شیر را می‌بندد.
  • Fail-Open (Normally Open): در صورت قطع هوا، شیر را باز می‌کند.

۳. زاویه چرخش (Angle of Rotation)

استاندارد بازار برای شیرهای ربع‌گرد (Quarter-turn valves) ۹۰ درجه است. اما برای کاربردهای خاص، ممکن است به زوایای دیگری مانند ۱۲۰ یا ۱۸۰ درجه نیاز داشته باشید که به صورت آپشنال موجود هستند.

۴. شرایط محیطی (Environmental Conditions) 🌡️

محیطی که اکچویتور در آن نصب می‌شود، جنس بدنه و قطعات داخلی آن را تعیین می‌کند.

• دما، رطوبت، مواد خورنده: این عوامل جنس بدنه (آلومینیوم، استنلس استیل)، پوشش محافظ (اپوکسی) و نوع آب‌بندها (اورینگ‌ها) را تعیین می‌کنند (مثلاً NBR برای کاربرد عمومی یا Viton برای دماهای بالاتر).
• محیط انفجاری: در صورت وجود گازها یا غبارهای قابل اشتعال، اکچویتور باید حتماً دارای گواهی ATEX باشد.

۵. فشار هوای تغذیه (Air Supply Pressure)

فشار هوای فشرده موجود در سایت شما (مثلاً 6 bar)، مستقیماً روی گشتاور خروجی اکچویتور تأثیر دارد. در کاتالوگ سازندگان، جداول گشتاور بر اساس فشارهای مختلف ارائه می‌شود. همیشه سایزینگ را بر اساس حداقل فشار هوای در دسترس انجام دهید.

تجهیزات جانبی و سیستم کنترل اکچویتور

یک اکچویتور پنوماتیک به تنهایی کار نمی‌کند و برای کنترل و دریافت بازخورد، به تجهیزات جانبی نیاز دارد.

شیر برقی (Solenoid Valve)

این شیر، فرمان الکتریکی از اتاق کنترل (PLC) را به فرمان پنوماتیکی (ورود و خروج هوا) برای اکچویتور تبدیل می‌کند. نوع آن باید با اکچویتور هماهنگ باشد:

• برای اکچویتور تک‌اثره (Single Acting): از شیر برقی 3/2 استفاده می‌شود.
• برای اکچویتور دواثره (Double Acting): از شیر برقی 5/2 استفاده می‌شود.

سوئیچ باکس (Limit Switch Box)

این قطعه روی شفت اکچویتور نصب شده و برای ارسال فیدبک الکتریکی (سیگنال) از وضعیت نهایی شیر (کاملاً باز یا کاملاً بسته) به اتاق کنترل استفاده می‌شود.

پوزیشنر (Positioner)

اگر به جای کنترل صرفاً باز/بسته، نیاز به کنترل درصدی و تنظیم جریان (Modulating Control) دارید (مثلاً می‌خواهید شیر را روی ۴۰٪ باز نگه دارید)، استفاده از پوزیشنر ضروری است. پوزیشنر یک سیگنال آنالوگ (مثلاً 4-20mA) را دریافت کرده و با تنظیم دقیق فشار هوا، اکچویتور را در موقعیت مطلوب قرار می‌دهد.

کاربردهای تخصصی بر اساس نوع شیر

انتخاب اکچویتور پنوماتیک اغلب بر اساس نوع شیری که قرار است اتوماتیک شود، انجام می‌گیرد.

اکچویتور پنوماتیک برای شیر توپی (Ball Valve)

شیرهای توپی معمولاً برای باز و بسته شدن نیاز به گشتاور نسبتاً یکنواختی دارند. به همین دلیل، اکچویتورهای با مکانیزم رک و پینیون (Rack & Pinion) که گشتاور ثابتی ارائه می‌دهند، گزینه‌ای بسیار رایج و مناسب برای این شیرها هستند.

اکچویتور پنوماتیک برای شیر پروانه‌ای (Butterfly Valve)

شیرهای پروانه‌ای، به خصوص در سایزهای بزرگ، بیشترین گشتاور را در لحظه اولیه باز شدن (جدا شدن دیسک از سیت) و لحظه نهایی بسته شدن (فشرده شدن دیسک در سیت) نیاز دارند. برای این شیرها، اکچویتورهای با مکانیزم اسکاچ یوک (Scotch Yoke) که دقیقاً در این نقاط گشتاور بالاتری تولید می‌کنند، راه‌حلی بهینه‌تر هستند.

اکچویتور برای دمپر (Damper Actuator)

دمپرها معمولاً به گشتاور کمتری نسبت به شیرها نیاز دارند. برای این کاربرد، اکچویتورهای رک و پینیون استاندارد، راه‌حلی کاملاً مناسب و اقتصادی محسوب می‌شوند.

خرید، قیمت و نمایندگی اکچویتور پنوماتیک چرخشی

پس از مشخص شدن تمام پارامترهای فنی، مرحله نهایی، خرید محصول است. قیمت اکچویتور پنوماتیک چرخشی به عوامل متعددی بستگی دارد که درک آن‌ها به شما در یک خرید هوشمندانه کمک می‌کند.

عوامل موثر بر قیمت:

• برند: برندهای معتبر اروپایی (مانند Festo, Auma, Proval, Alphair) به دلیل کیفیت ساخت و گواهی‌نامه‌ها، قیمت بالاتری نسبت به برندهای اقتصادی‌تر (مانند Nogix, EcoAir) دارند.
• سایز و گشتاور: قیمت با افزایش سایز و گشتاور خروجی اکچویتور، به طور قابل توجهی افزایش می‌یابد.
• نوع عملکرد: مدل‌های تک‌اثره (فنر برگشت) به دلیل وجود مکانیزم فنر، معمولاً گران‌تر از مدل‌های دواثره با سایز مشابه هستند.
• جنس بدنه: اکچویتورهای با بدنه استنلس استیل به مراتب گران‌تر از مدل‌های استاندارد با بدنه آلومینیومی هستند.
• گواهی‌نامه‌ها: وجود گواهی‌نامه‌هایی مانند ATEX، قیمت محصول را افزایش می‌دهد.

معرفی و مقایسه برترین برندهای اکچویتور پنوماتیک

در ادامه، به معرفی و بررسی چند برند مطرح و پرکاربرد اکچویتور پنوماتیک در بازار ایران می‌پردازیم. این برندها طیف وسیعی از نیازها را، از راه‌حل‌های پریمیوم و صنعتی سنگین گرفته تا گزینه‌های اقتصادی و کارآمد، پوشش می‌دهند.

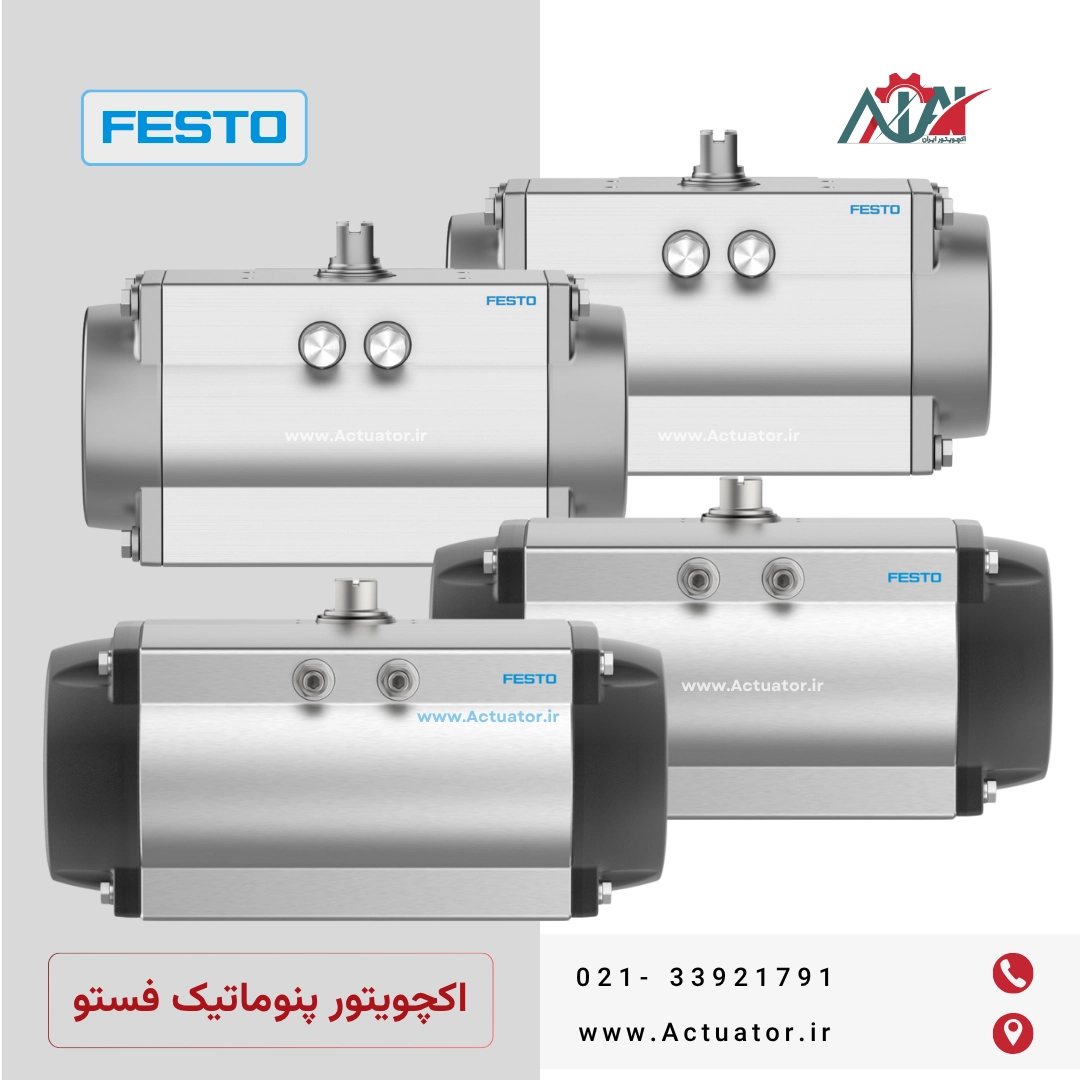

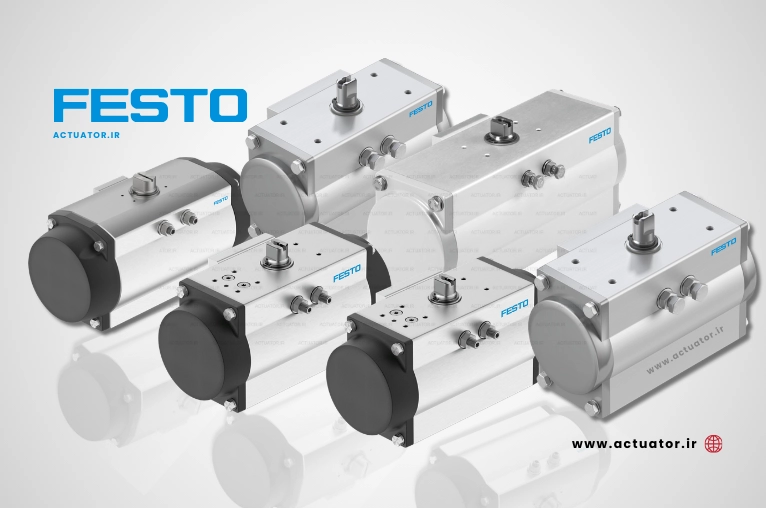

اکچویتور برند فستو (Festo)

کشور سازنده: 🇩🇪 آلمان

توضیحات: فستو به عنوان پیشگام جهانی و نماد نوآوری در صنعت اتوماسیون شناخته می‌شود. اکچویتورهای پنوماتیک این شرکت (به‌ویژه سری‌های دورانی مانند DFPD) به دلیل کیفیت مهندسی بی‌نظیر، دوام فوق‌العاده و اکوسیستم کامل محصولات جانبی (شامل شیرهای برقی، سنسورها و…)، انتخاب اول بسیاری از صنایع پیشرفته هستند. مزیت اصلی فستو، ارائه یک راه‌حل کامل و بهینه‌سازی شده با بالاترین سطح از قابلیت اطمینان است.

اکچویتور برند اس ام سی (SMC)

کشور سازنده: 🇯🇵 ژاپن

توضیحات: SMC، به عنوان بزرگترین رقیب فستو، یکی از گسترده‌ترین سبدهای محصولات پنوماتیک در جهان را داراست. اکچویتورهای این شرکت ژاپنی به تنوع بسیار بالا، کیفیت ساخت عالی و قابلیت اطمینان فوق‌العاده شهرت دارند. مزیت کلیدی SMC، ارائه راه‌حلی برای تقریباً هر نوع کاربرد قابل تصور، از اکچویتورهای مینیاتوری و دقیق گرفته تا مدل‌های صنعتی قدرتمند، با حفظ کیفیت و دوام است.

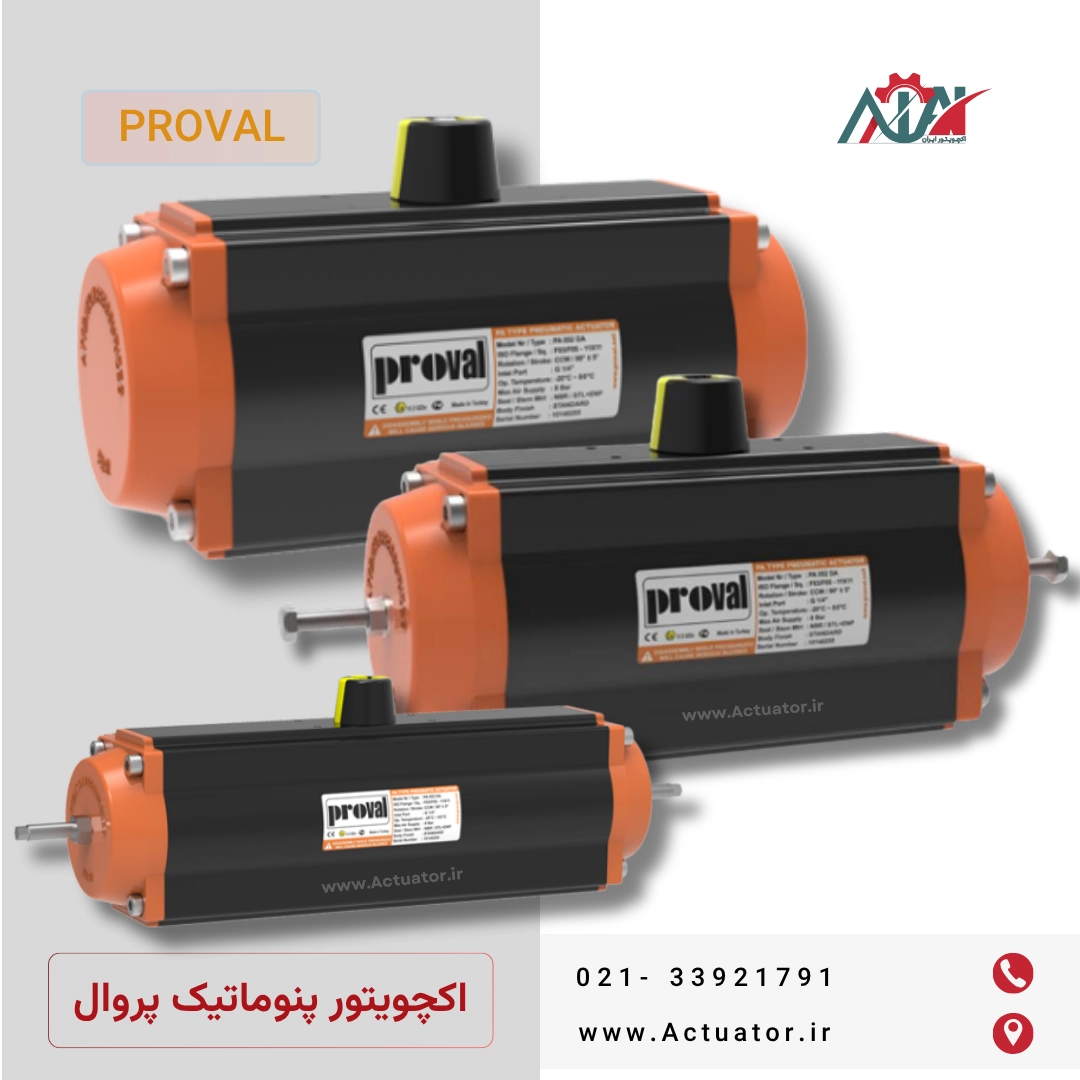

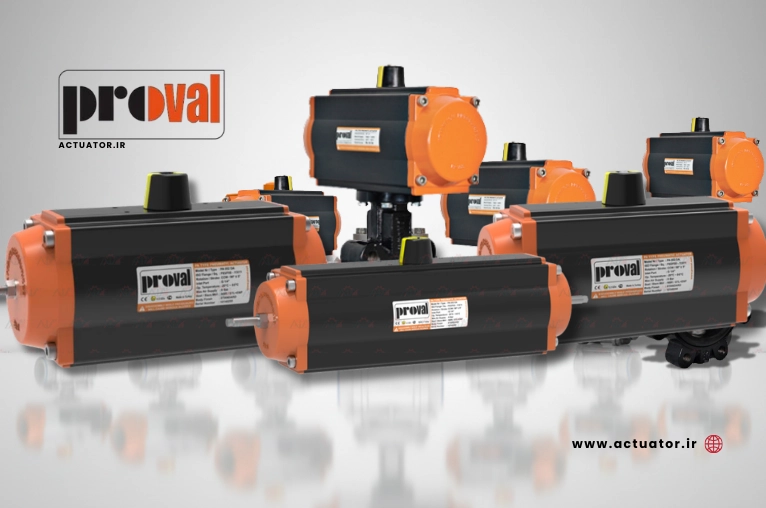

اکچویتور برند پرووال (Proval)

کشور سازنده: 🇹🇷 ترکیه

توضیحات: پروال به عنوان یک تولیدکننده اروپایی باکیفیت، محصولاتی با استانداردهای بالا و گواهی‌نامه‌های معتبر (مانند ATEX و SIL) ارائه می‌دهد. مزیت اصلی این برند، تمرکز بر روی کاربردهای صنعتی سنگین و ارائه محصولاتی با دوام و مقاومت بالا در برابر خوردگی است که قیمتی رقابتی‌تر از برخی رقبای آلمانی یا ژاپنی خود دارند.

اکچویتور برند والبیا / آلفایر (Valbia / Alphair)

کشور سازنده: 🇮🇹 ایتالیا

توضیحات: والبیا، به عنوان عضوی از گروه صنعتی Bonomi، متخصص در تولید راه‌حل‌های یکپارچه شیر و اکچویتور است. اکچویتورهای پنوماتیک این شرکت که تحت برند معتبر Alphair عرضه می‌شوند، نماد کیفیت “ساخت ایتالیا” هستند. مزیت بزرگ والبیا، ارائه یک پکیج کامل، تست‌شده و هماهنگ از شیر و اکچویتور با گواهی‌نامه‌های سطح بالا (ATEX, SIL 3) است.

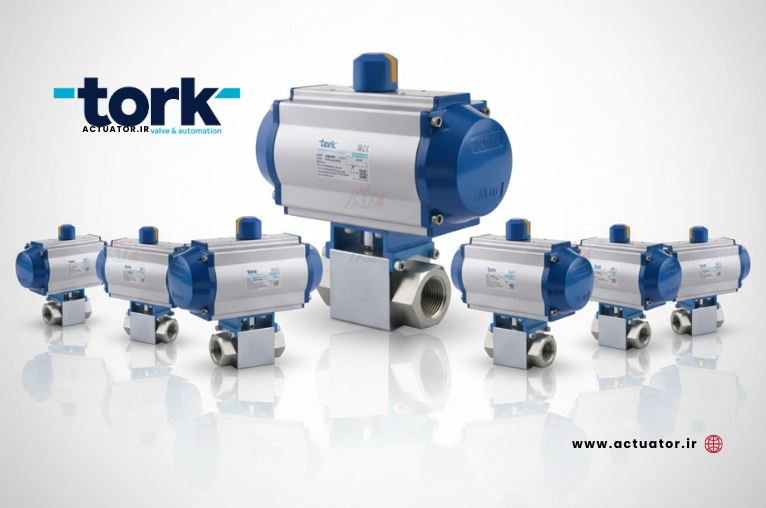

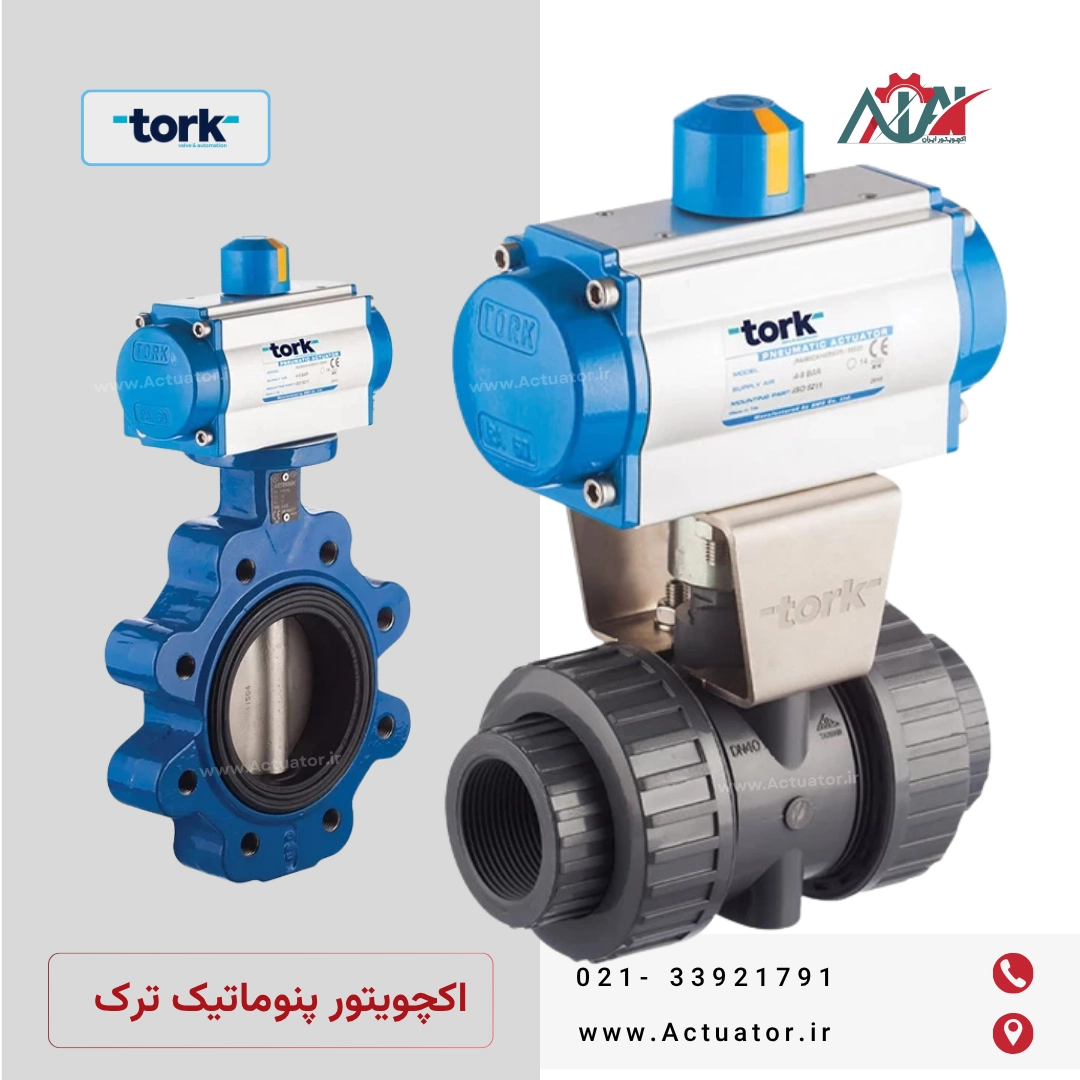

اکچویتور برند ترک (Tork)

کشور سازنده: 🇹🇷 ترکیه

توضیحات: برند Tork یکی دیگر از تولیدکنندگان معتبر ترکیه‌ای است که محصولاتی با کیفیت مطلوب و قیمت رقابتی ارائه می‌دهد. مزیت این برند، ارائه یک تعادل عالی بین کیفیت ساخت قابل قبول و قیمت مناسب است که آن را به گزینه‌ای محبوب در بسیاری از کاربردهای صنعتی عمومی تبدیل کرده است.

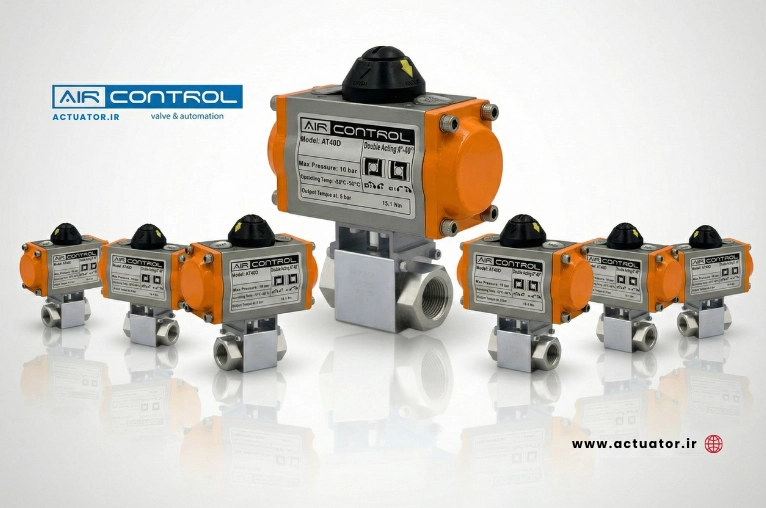

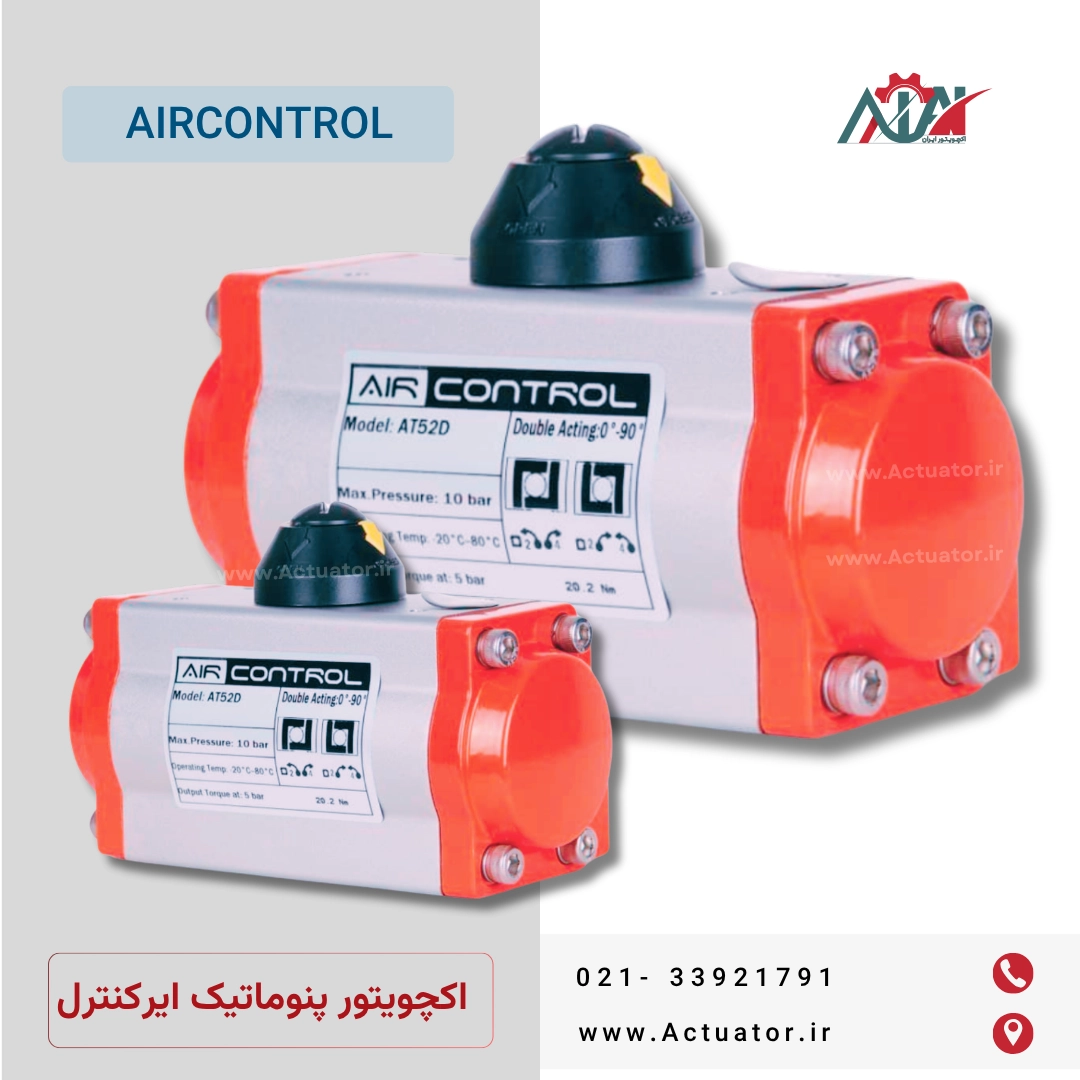

اکچویتور برند ایرکنترل (AirControl)

کشور سازنده: 🇨🇳 چین

توضیحات: ایرکنترل یکی از شناخته‌شده‌ترین برندهای چینی در بازار ایران است. محصولات این شرکت که اغلب با الگوبرداری از طراحی‌های SMC ساخته می‌شوند، راه‌حلی بسیار اقتصادی برای کاربردهای استاندارد و عمومی فراهم می‌کنند. مزیت اصلی ایرکنترل، قیمت بسیار رقابتی و دسترسی آسان در بازار است.

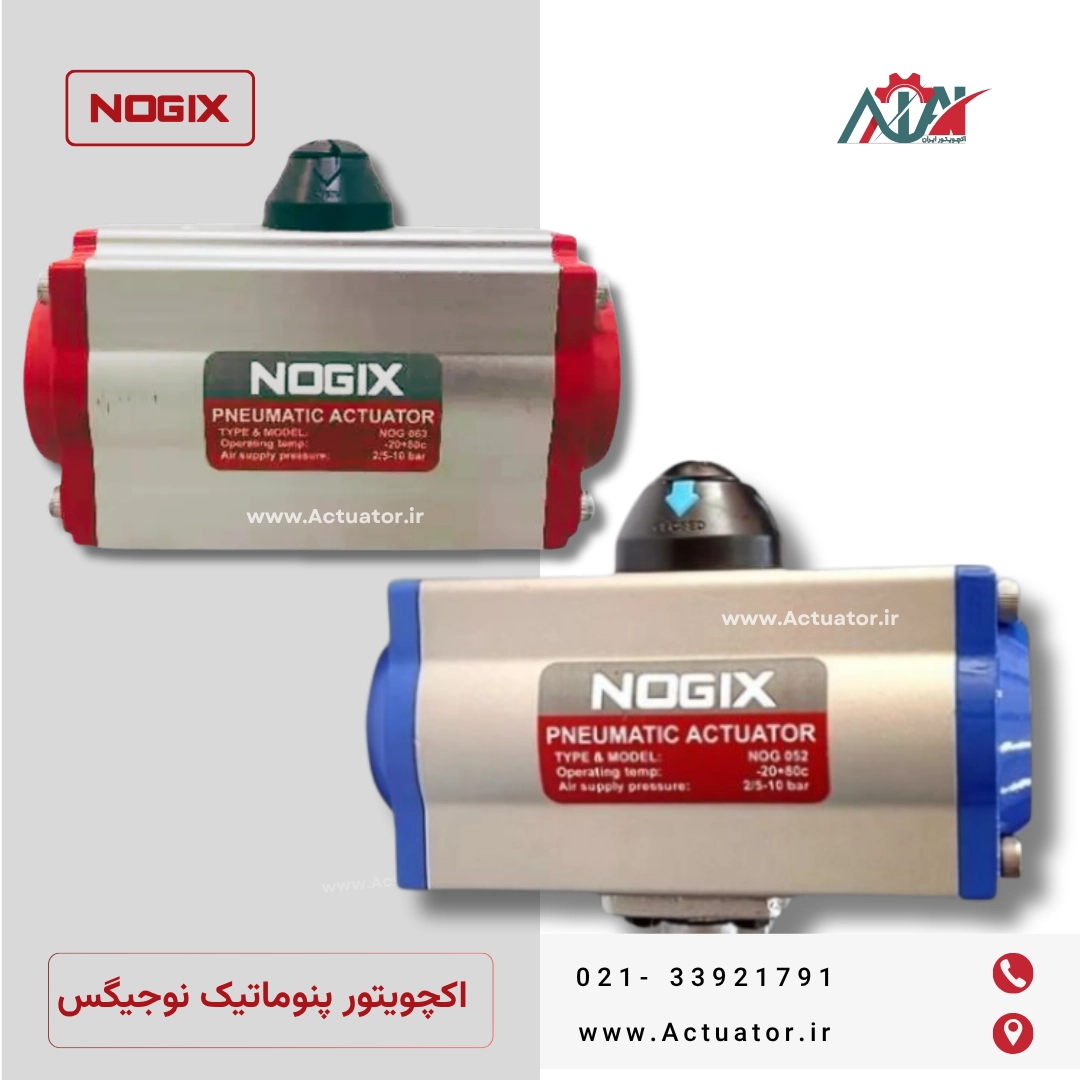

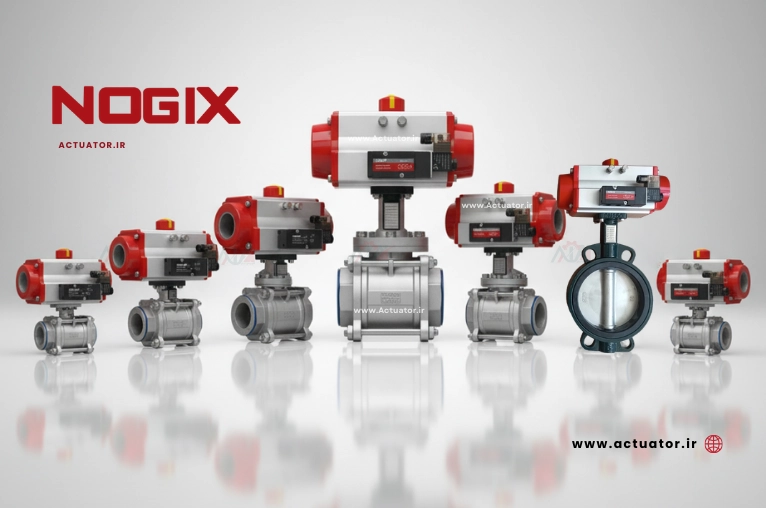

اکچویتور برند نوجیکس (Nogix)

کشور سازنده: 🇨🇳 چین

توضیحات: نوجیکس نیز مانند ایرکنترل، یک برند چینی است که با ارائه محصولاتی با کیفیت قابل قبول و قیمت اقتصادی، در بازار جایگاه خوبی پیدا کرده است. این برند گزینه‌ای مناسب برای پروژه‌هایی با بودجه محدود است که نیاز به یک راه‌حل کارآمد و استاندارد دارند.

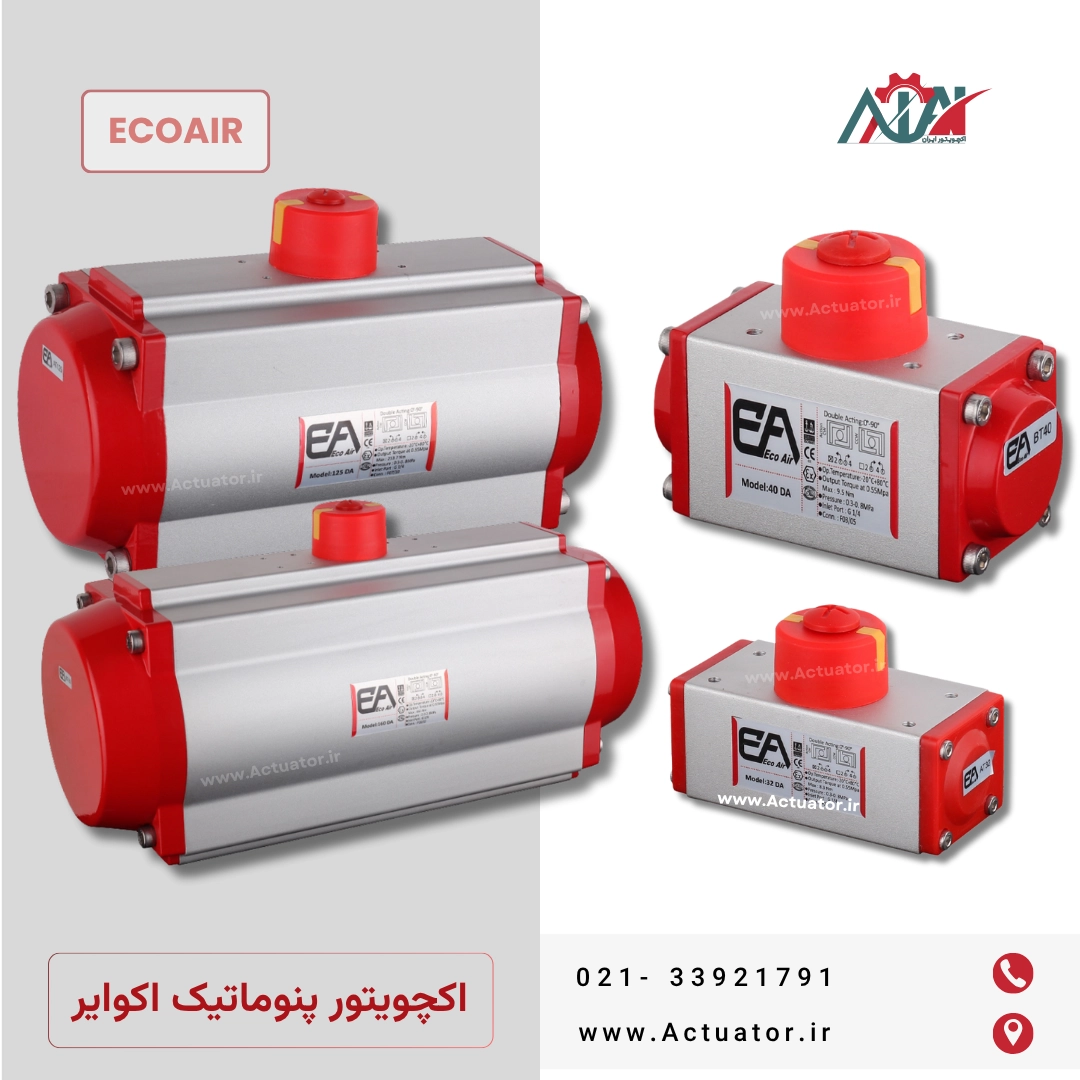

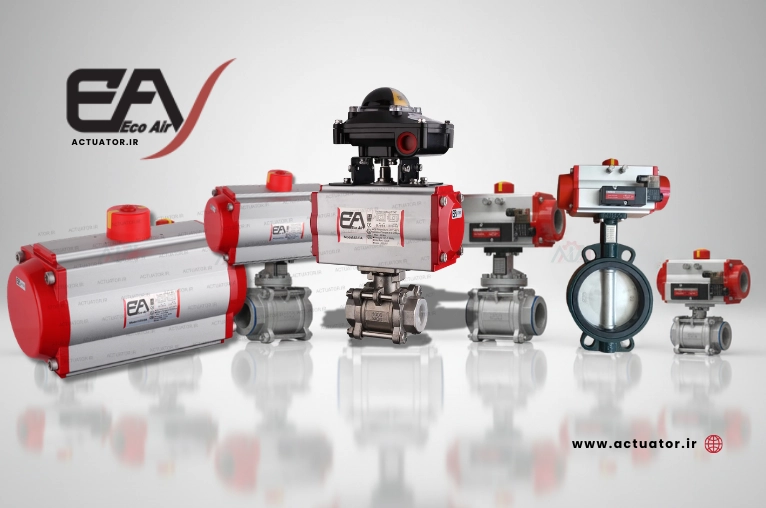

اکچویتور برند ایکوایر (EcoAir)

کشور سازنده: 🇨🇳 چین

توضیحات: برند ایکوایر با تمرکز ویژه بر ارائه اقتصادی‌ترین راه‌حل‌ها شناخته می‌شود. مزیت اصلی این برند، قیمت بسیار پایین و رقابتی محصولات آن است که اتوماسیون را برای کاربردهای سبک و غیر حساس، بسیار در دسترس می‌کند.

جدول مقایسه برندهای اکچویتور پنوماتیک

نکته: “امتیاز اکت ایران” یک ارزیابی داخلی پیشنهادی بر اساس ترکیبی از فاکتورهای کیفیت، قیمت و در دسترس بودن در بازار ایران است و شما می‌توانید آن را بر اساس استراتژی خود تغییر دهید.

نتیجه‌گیری: قدرت، سرعت و اطمینان در حرکت چرخشی

اکچویتور پنوماتیک چرخشی به عنوان یک راه‌حل قدرتمند، سریع، ایمن و اقتصادی، جایگاه خود را به عنوان انتخاب اول برای اتوماسیون شیرآلات ربع‌گرد و دمپرها در صنایع مختلف تثبیت کرده است. درک تفاوت‌های کلیدی بین مکانیزم‌های رک و پینیون (برای کاربردهای عمومی) و اسکاچ یوک (برای کاربردهای سنگین) و همچنین تسلط بر فرآیند گام به گام انتخاب فنی، به شما این امکان را می‌دهد که با اطمینان کامل، بهترین و کارآمدترین عملگر را برای نیازهای خود برگزینید.

لیست قیمت اکچویتور های پنوماتیک

جدول لیست قیمت اکچویتور پنوماتیک ( همه مدل ها و همه برند ها ) آپدیت مهر 1404 – توجه داشته باشید برخی مدل ها ممکن است قیمت بروزی نداشته باشند پس برای اطمینان از قیمت دقیق اکچویتور پنوماتیک مورد نظرتان با همین حالا با کارشناسان فروش ما تماس بگیرید و یا عکس و مدل اکچویتور موردنظرتان را در واتس اپ برای ما ارسال کنید.

سوالات متداول (FAQ)

۱. تفاوت اصلی اکچویتور اسکاچ یوک و رک و پینیون چیست؟

تفاوت اصلی در پروفایل گشتاور آن‌هاست. رک و پینیون گشتاور ثابتی در تمام طول حرکت ارائه می‌دهد. اما اسکاچ یوک گشتاور بسیار بالاتری در ابتدا و انتهای حرکت (جایی که شیر برای باز شدن و آب‌بندی شدن به بیشترین نیرو نیاز دارد) تولید می‌کند.

۲. عملکرد فنر برگشت (Spring Return) چیست و چرا مهم است؟

عملکرد فنر برگشت به این معناست که اکچویتور در صورت قطع ناگهانی فشار هوا، با استفاده از نیروی فنرهای داخلی، به صورت خودکار به یک موقعیت ایمن (کاملاً باز یا کاملاً بسته) بازمی‌گردد. این قابلیت که Fail-Safe نامیده می‌شود، برای ایمنی فرآیندها حیاتی است.

۳. آیا برای کنترل درصدی شیر حتماً به پوزیشنر نیاز است؟

بله. اکچویتورهای پنوماتیک استاندارد برای کنترل قطع و وصل (On/Off) طراحی شده‌اند. برای کنترل دقیق و تدریجی شیر در موقعیت‌های میانی (مثلاً 50% باز)، استفاده از پوزیشنر ضروری است.

۴. چگونه گشتاور مورد نیاز برای شیر را محاسبه کنم؟

بهترین راه، مراجعه به دیتاشیت فنی شیر و یافتن مقدار گشتاور شکست (Breakaway Torque) آن است. سپس برای اطمینان، یک ضریب اطمینان (معمولاً 25% تا 50%) به این عدد اضافه کرده و اکچویتوری با گشتاور بالاتر از این مقدار نهایی انتخاب کنید.

۵. تفاوت شیر برقی 3/2 و 5/2 چیست؟

شیر برقی 3/2 (سه پورت، دو حالت) برای کنترل اکچویتورهای تک‌اثره (فنر برگشت) استفاده می‌شود. شیر برقی 5/2 (پنج پورت، دو حالت) برای کنترل اکچویتورهای دواثره که نیاز به فرمان برای هر دو جهت حرکت دارند، به کار می‌رود.
