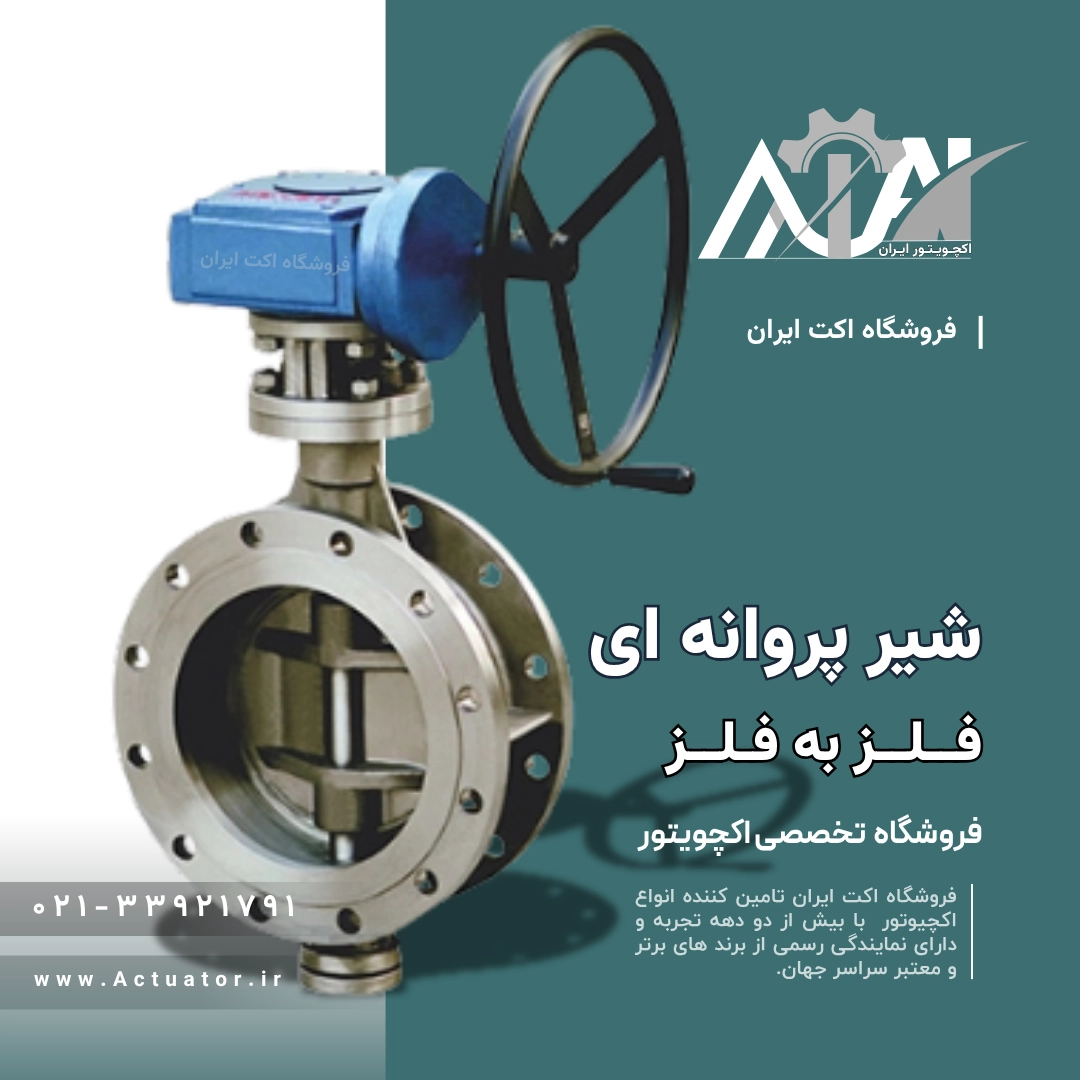

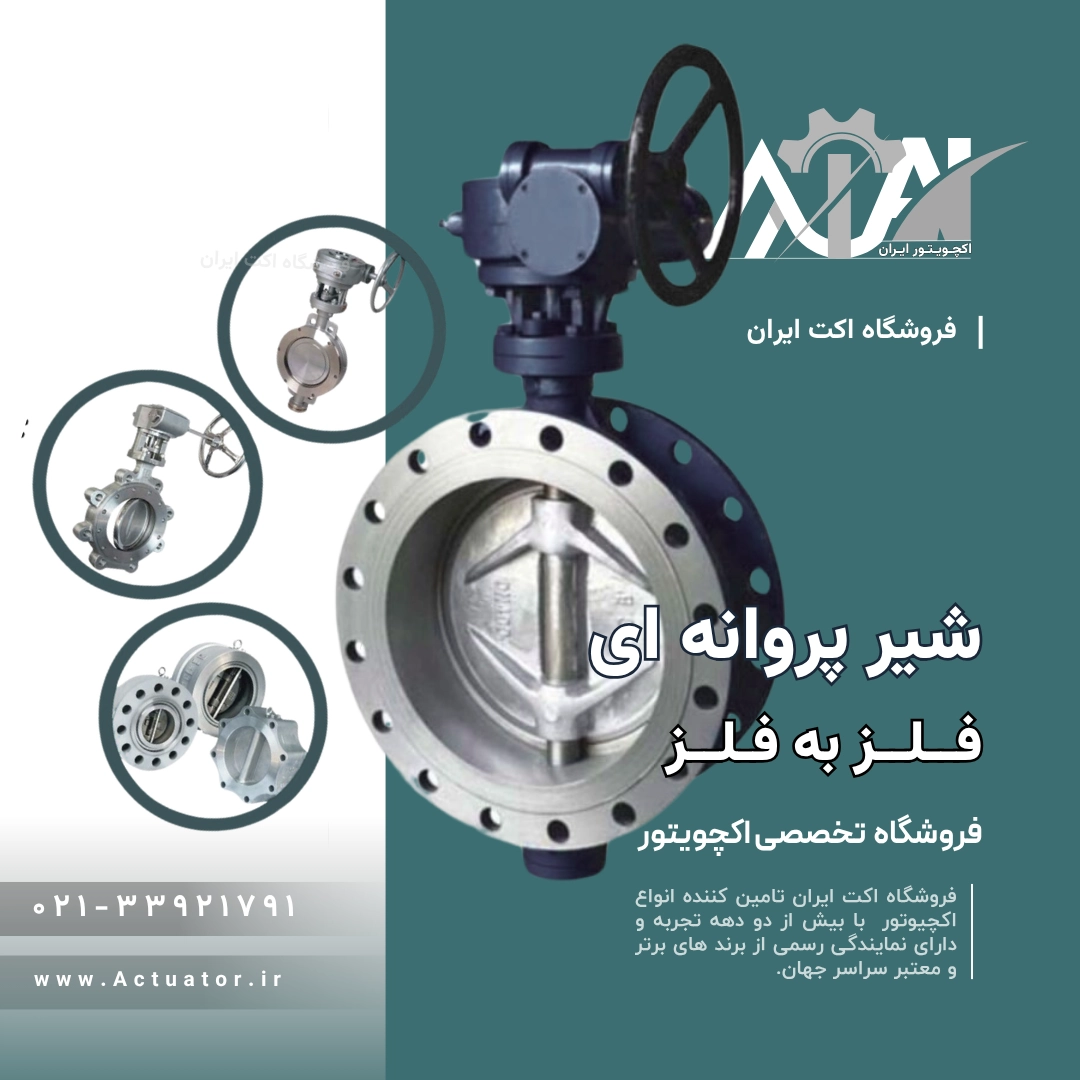

شیر پروانه ای فلز به فلز (Metal Seated): جانسختِ خطوط لوله 🔥
تنها انتخاب ممکن برای بخار خشک، دماهای جهنمی و سیالات به شدت ساینده در صنعت پایپینگ، خط قرمزی وجود دارد که شیرهای پروانه ای معمولی (با لاینر لاستیکی EPDM یا حتی تفلون PTFE) نمیتوانند از آن عبور کنند: دمای بالای ۲۰۰ درجه سانتیگراد و سیالات حاوی ذرات جامد (Abrasive). در این شرایط، لاستیک ذوب میشود و تفلون خراش برمیدارد.
اینجاست که از میان انواع شیرهای پروانه ای ، شیر پروانه ای فلز به فلز (Metal-to-Metal) وارد عمل میشود. در این طراحی شاهکار مهندسی، هیچ خبری از پلیمر یا الاستومر نیست؛ نشیمنگاه (Seat) و لبه دیسک، هر دو از آلیاژهای سختکاری شده (مثل استیل ۳۱۶ یا استلایت – Stellite) ساخته شدهاند. اگر در پروژههای پالایشگاهی، فولاد یا نیروگاهی به شیری نیاز دارید که در دمای ۶۰۰ درجه و فشار کلاس ۳۰۰ خم به ابرو نیاورد، این صفحه مرجع خرید شماست.
آنچه در این صفحه تخصصی میخوانید:
بخش ۱: چرا شیر پروانه ای فلز به فلز؟ (برتریهای مطلق)
خرید این شیرها سرمایهگذاری سنگینی است، اما در سه سناریوی زیر، شما هیچ چاره دیگری جز استفاده از آنها ندارید:
- ۱. دماهای فوقالعاده بالا (Extreme Temperatures): لاستیک در ۱۲۰ درجه و تفلون در ۲۰۰ درجه از بین میروند. اما شیرهای متال سیت به راحتی تا دمای ۶۰۰ درجه سانتیگراد (و در مدلهای خاص تا ۱۰۰۰ درجه) کار میکنند.
- ۲. سیالات ساینده (Abrasive Media): اگر سیال شما حاوی ماسه، خاکستر، سیمان یا دوغاب فلزی است، لاینرهای نرم در عرض چند روز پاره میشوند. فلزات سختکاری شده در برابر سایش بیتفاوتاند.
- ۳. بخار فوقگرم (Superheated Steam): بخار خشک با فشار بالا، بافت لاستیک را متلاشی میکند. متال سیت تنها گزینه استاندارد برای خطوط بخار نیروگاهی است.

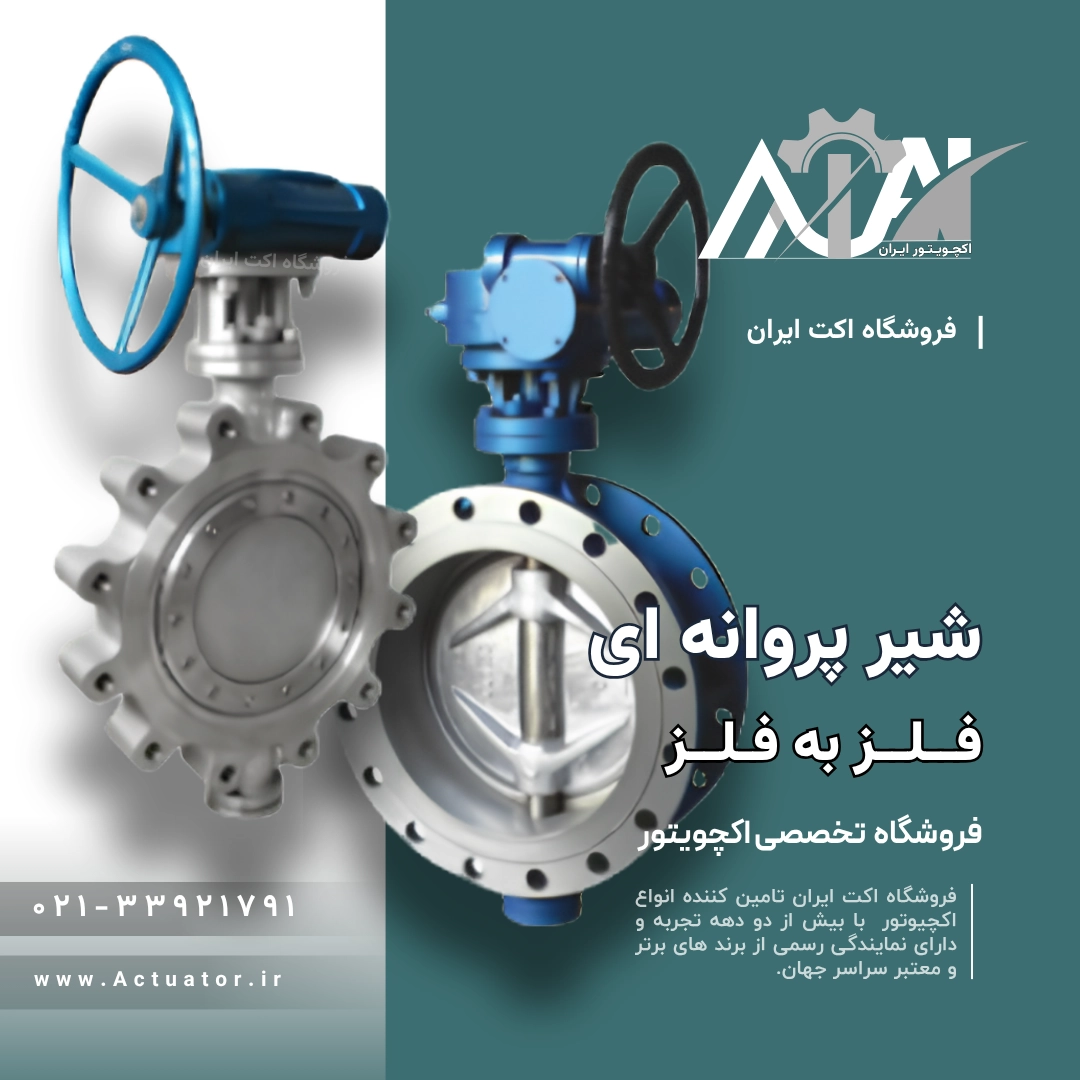

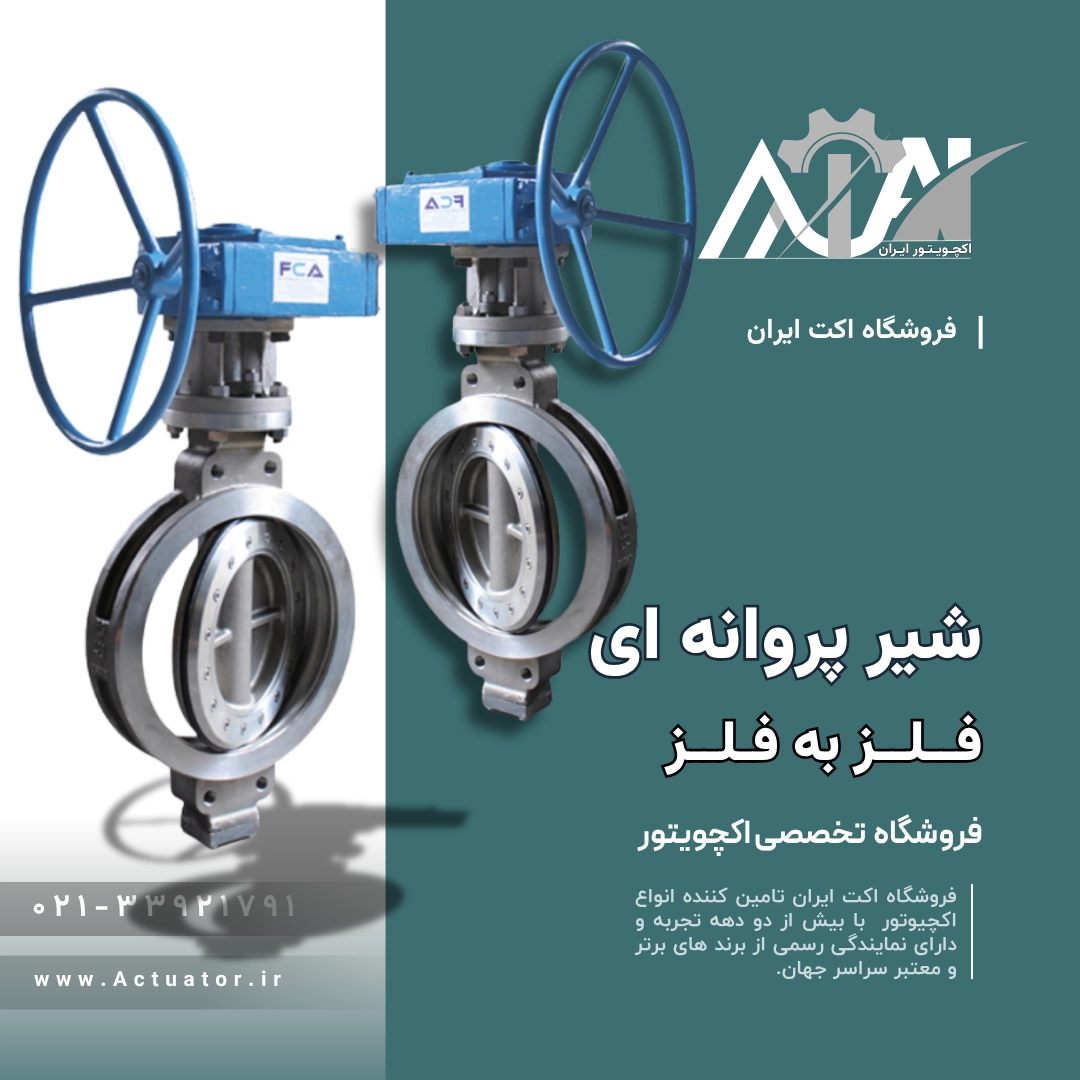

بخش ۲: تکنولوژی تریپل اکسنتریک (Triple Offset) ⚙️
یک نکته مهندسی بسیار مهم: شما نمیتوانید یک شیر پروانه ای “هممرکز” (Concentric) را به صورت فلز به فلز بسازید! چرا؟ چون سایش دائمی دو فلز روی هم باعث گیرپاژ شدن (Galling) و قفل شدن شیر میشود.
به همین دلیل، تمام شیرهای متال سیت با تکنولوژی تریپل اکسنتریک (خارج از مرکز سهگانه) یا حداقل دابل اکسنتریک ساخته میشوند.
جادوی ۳ آفست (Triple Offset) چگونه کار میکند؟
در این طراحی، شفت شیر در سه محور مختلف نسبت به مرکز لوله انحراف دارد. این هندسه پیچیده باعث میشود دیسک در طول مسیرِ بسته شدن، هیچ تماسی با نشیمنگاه (Seat) نداشته باشد. تماس فلز با فلز دقیقاً و فقط در ۱ درجه آخر (لحظه بسته شدن کامل) اتفاق میافتد. این یعنی سایش صفر و عمر طولانی!
بخش ۳: کاربردها و کلاس آببندی (Leakage Class)
آیا شیرهای فلز به فلز آببندی ۱۰۰٪ دارند؟ این سوالی است که بسیاری از طراحان میپرسند.
کلاس نشتی (FCI 70-2):
برخلاف شیرهای لاستیکی که نشتی صفر (Bubble Tight) دارند، شیرهای متال سیت استاندارد معمولاً دارای نشتی کلاس IV یا V هستند (یعنی مقدار بسیار ناچیزی از سیال ممکن است عبور کند که در صنایع سنگین مجاز است). البته در مدلهای پیشرفته تریپل اکسنتریک، میتوان به کلاس VI (نشتی صفر) نیز دست یافت.
کجا از این شیر استفاده میشود؟
- پالایشگاهها (Oil & Gas): برای گازهای فلر (Flare Gas)، سیالات هیدروکربنی داغ و گازهای ترش.
- نیروگاهها: خطوط انتقال بخار فشار قوی به توربینها.
- کارخانجات سیمان و فولاد: خطوط انتقال هوای داغ کوره و گازهای خروجی (Exhaust Gas).
- صنایع پتروشیمی: سیالات کریستالشونده که شیرهای معمولی را قفل میکنند.
بخش ۴: چالش اتوماسیون (نیاز به اکچویتورهای قدرتمند) 💪
به عنوان متخصصان ابزاردقیق در اکت ایران، باید به شما هشدار دهیم: گشتاور (Torque) مورد نیاز برای باز کردن شیر پروانه ای فلز به فلز، به مراتب بالاتر از شیرهای لاستیکی و تفلونی است!
به دلیل اصطکاک بالای فلز بر روی فلز در لحظه نشستن (Seating) و همچنین فشارهای کاری بالا (گاهی تا کلاس ۹۰۰)، شما نمیتوانید از اکچویتورهای معمولی برای این شیرها استفاده کنید.
پیشنهاد اکچویتور برای شیرهای متال سیت:
- برای اتوماسیون برقی: حتماً باید از برندهای Heavy Duty با گیربکسهای قوی استفاده کنید. پیشنهاد ما مطالعه مقاله بهترین برندهای اکچویتور برقی و انتخاب برندهایی نظیر آئوما (AUMA) یا روتورک (Rotork) است.

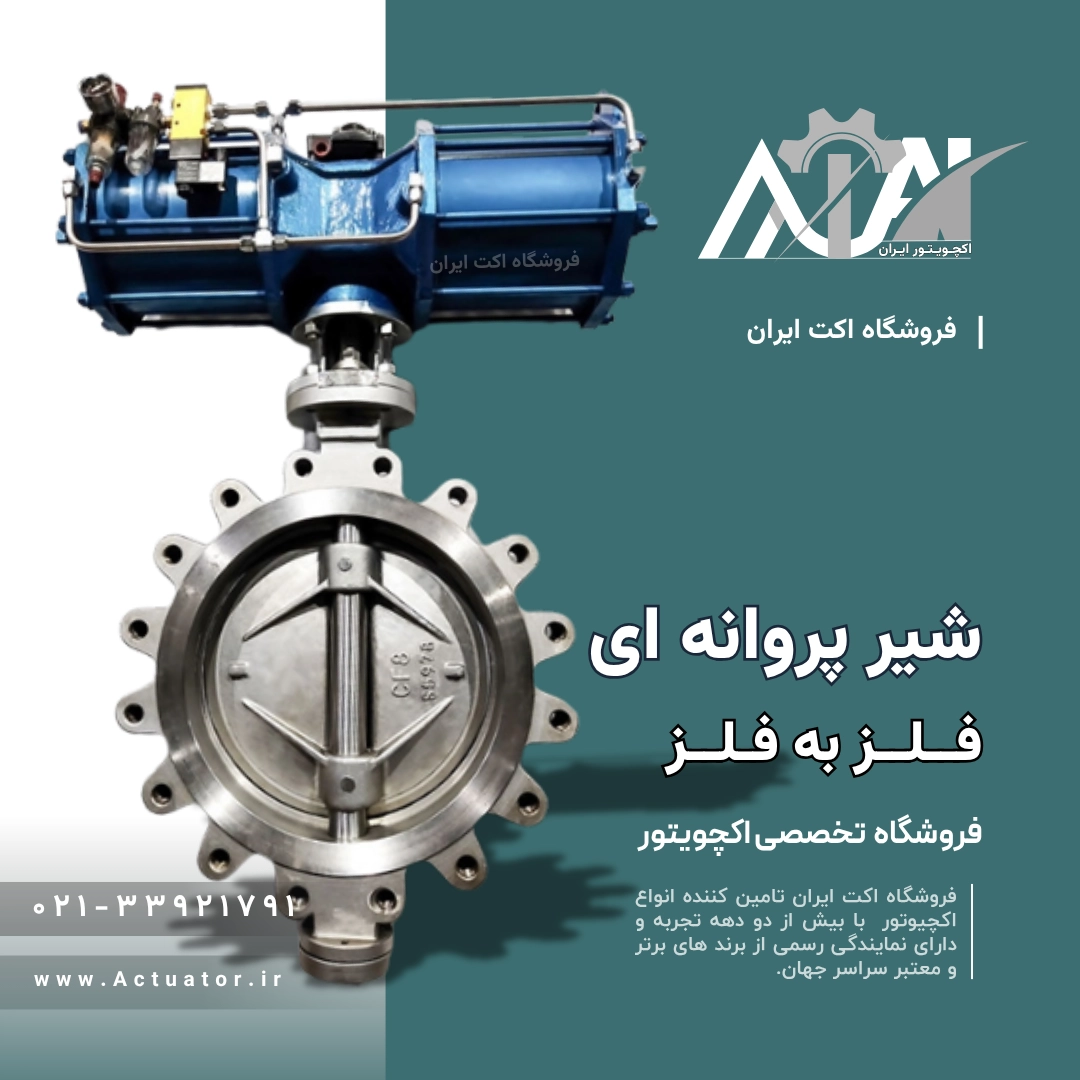

- برای اتوماسیون پنوماتیک: به دلیل نیاز به ضربه اولیه قوی برای غلبه بر اصطکاک فلز، مدلهای قدرتمند پروال یا اکچویتورهای اسکاچ یوک (Scotch Yoke) توصیه میشوند. برای انتخاب صحیح، حتماً به راهنمای محاسبه دقیق گشتاور اکچویتور پنوماتیک مراجعه کنید.
لیست قیمت و مشاوره خرید تخصصی
شیرهای پروانه ای فلز به فلز، محصولات “کاتالوگی و روتین” نیستند. این شیرها (در برندهای معتبری مانند Flowserve, Kitz, یا سازندگان برتر آسیایی) معمولاً بر اساس دیتاشیت (Datasheet) دقیق پروژه شما شامل متریال بدنه (WCB/CF8M)، دما، فشار و نوع سیال سفارشیسازی میشوند.
طراحی پایپینگ شما نباید متوقف شود!
تامین شیرآلات High-Performance تخصص ماست. ما در اکت ایران، با بررسی دقیق شرایط فرآیندی (Process Conditions) شما، مناسبترین شیر فلز به فلز را به همراه پکیج کامل اتوماسیون پیشنهاد میدهیم.
