انواع اکچویتور هیدرولیک: بررسی فنی خطی و دورانی

معرفی و بررسی انواع اکچویتور (عملگر) هیدرولیک

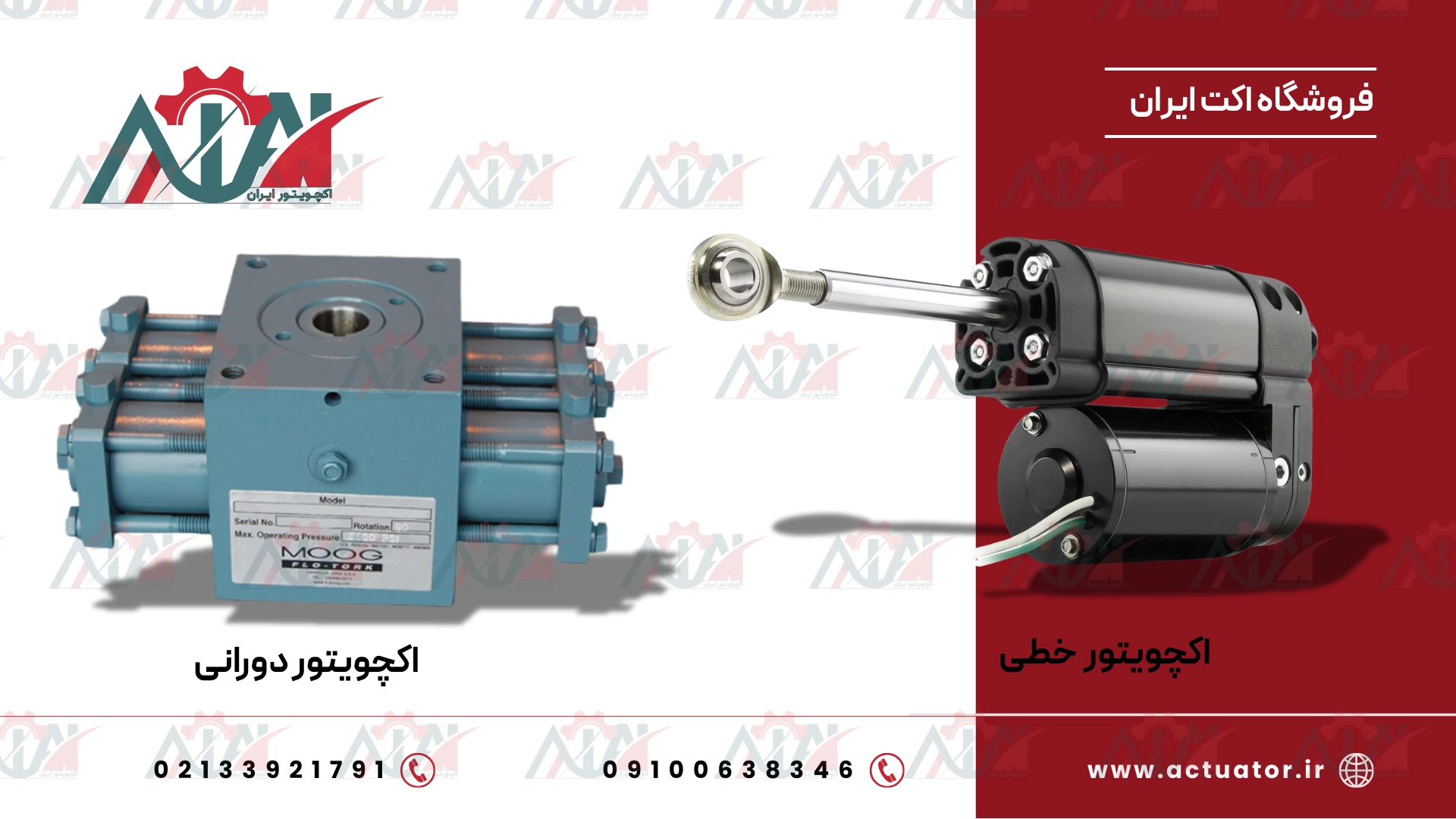

از اکچویتورخطی(جک) تا اکچویتور دورانی (موتور) : راهنمای طبقه‌بندی، کاربرد و برندها

دنیای هیدرولیک، دنیای قدرت است. اما این قدرت عظیم چگونه مدیریت و به حرکت تبدیل می‌شود؟ پاسخ در قطعه‌ای به نام اکچویتور یا عملگر هیدرولیک نهفته است. اگر به نمودار درختی انواع اکچویتور هیدرولیک نگاه کنیم، با تنوع گسترده‌ای روبرو می‌شویم که هر کدام برای هدف خاصی مهندسی شده‌اند. از جک‌های ساده‌ای که بار را بلند می‌کنند تا موتورهای پیچیده‌ای که نوار نقاله‌ها را می‌چرخانند و اکچویتورهایی که شیرآلات غول‌پیکر نفتی را باز و بسته می‌کنند.

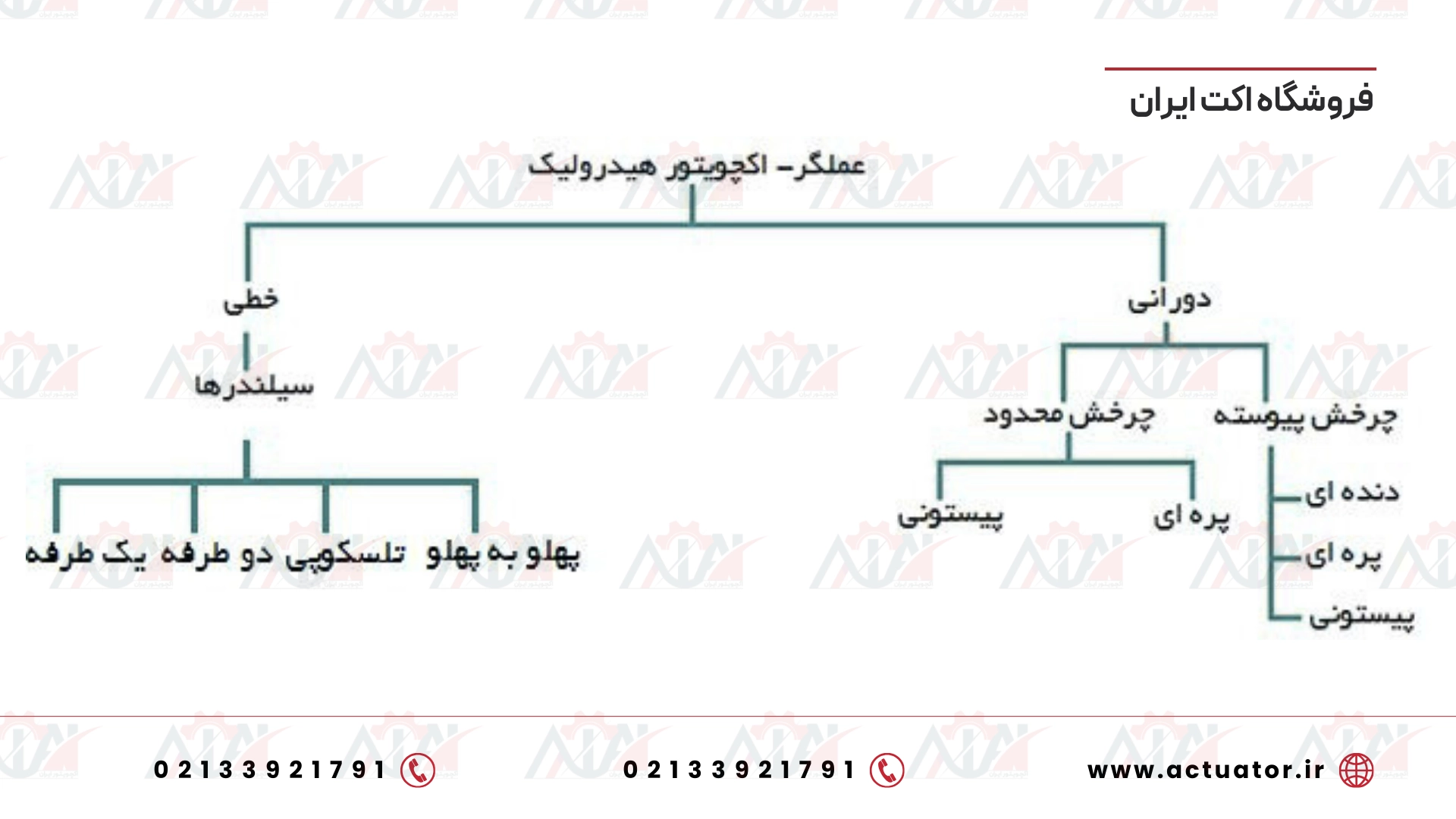

در این مقاله جامع، ما دقیقاً مطابق با دسته‌بندی استاندارد مهندسی (تصویر زیر)، تمامی شاخه‌های اکچویتورهای هیدرولیک را تشریح کرده و برای هر کدام، کاربرد، برندهای برتر و مدل‌های معروف را معرفی می‌کنیم.

بخش ۱: اکچویتورهای خطی (سیلندرها)

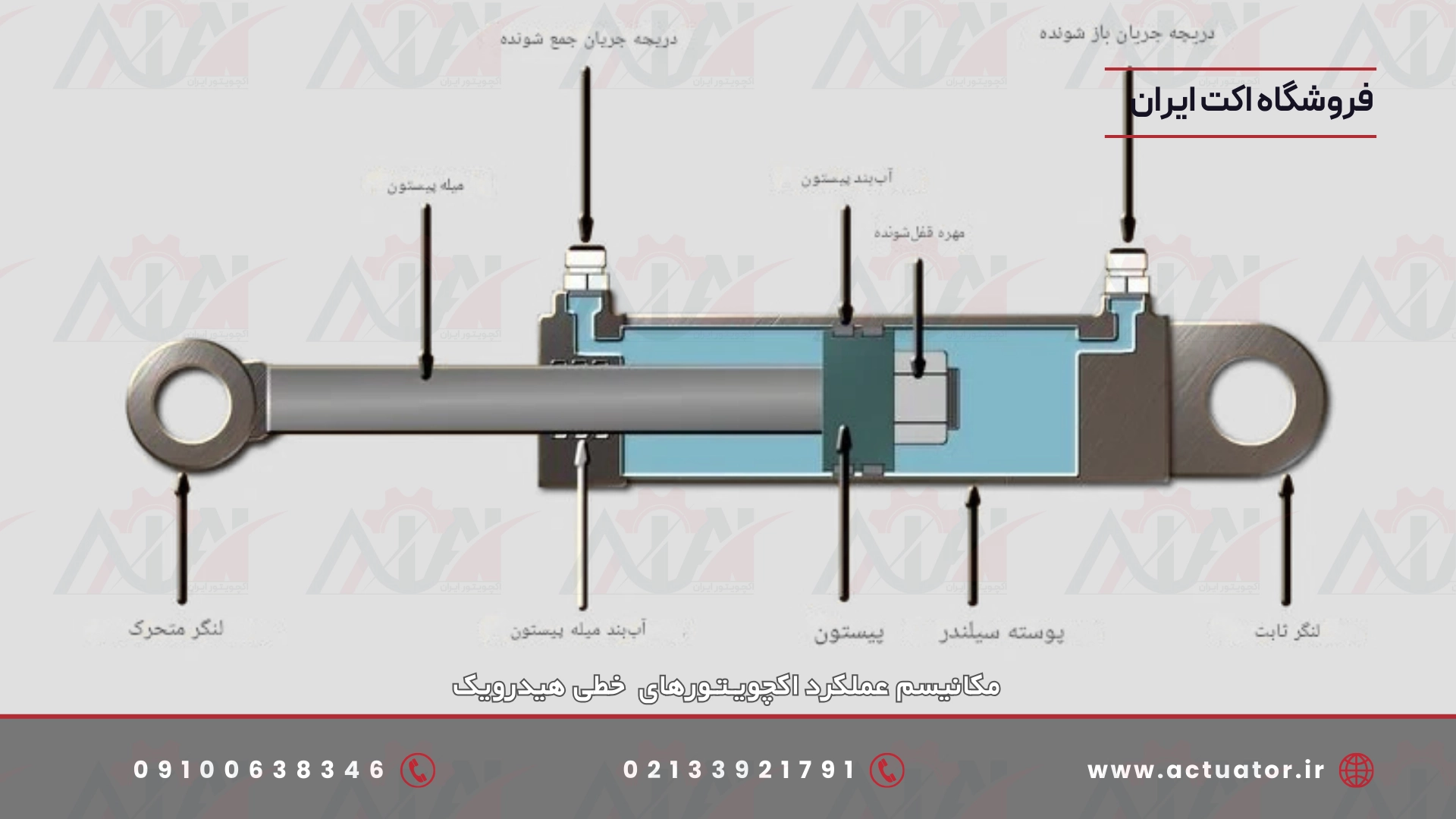

در سمت چپ نمودار انواع اکچویتور هیدرولیک ، اکچویتورهای خطی قرار دارند که در صنعت ایران بیشتر با نام جک هیدرولیک یا سیلندر شناخته می‌شوند. وظیفه آن‌ها تبدیل فشار روغن به حرکت مستقیم (رفت و برگشتی) است.

۱. سیلندر یک طرفه (Single Acting)

ساده‌ترین نوع سیلندر که روغن فقط به یک سمت پیستون وارد می‌شود.

• نحوه عملکرد: فشار روغن باعث باز شدن (Extend) جک می‌شود. بازگشت جک توسط نیروی خارجی (مانند وزن بار) یا فنر داخلی انجام می‌شود.
• کاربرد: بالابرهای تعمیرگاهی، جک‌های آسانسوری، پرس‌های ساده.
• مزیت: سادگی سیستم (نیاز به شیر کنترل ساده‌تر).

۲. سیلندر دو طرفه (Double Acting)

رایج‌ترین نوع عملگر در میان انواع اکچویتور هیدرولیک صنعتی که دارای دو پورت روغن است.

• نحوه عملکرد: فشار روغن هم برای رفت و هم برای برگشت استفاده می‌شود. این یعنی کنترل کامل نیرو در هر دو جهت.
• کاربرد: ماشین‌آلات راه‌سازی (بیل مکانیکی، لودر)، ماشین‌ابزار، خطوط تولید، و باز و بسته کردن شیرهای دروازه‌ای (Gate Valves).
• مزیت: قدرت و کنترل در هر دو جهت حرکت.

۳. سیلندر تلسکوپی (Telescopic)

این مدل از انواع اکچویتور های هیدرولیک  سیلندرها از چندین لوله تو در تو تشکیل شده‌اند (مانند آنتن رادیو).

• نحوه عملکرد: با ورود روغن، لوله‌ها یکی پس از دیگری باز می‌شوند.
• کاربرد: کمپرسی کامیون‌ها، جرثقیل‌های متحرک، و هر جایی که نیاز به کورس حرکت طولانی در فضای نصب محدود باشد.
• مدل‌ها: هم به صورت یک طرفه و هم دو طرفه تولید می‌شوند.

۴. سیلندر پهلو به پهلو / تندم (Tandem)

در ترجمه نمودار “پهلو به پهلو” ذکر شده که در صنعت به سیلندرهای تندم (Tandem) یا دوبل معروف هستند. در این مدل، دو یا چند پیستون روی یک شفت مشترک نصب شده‌اند (پشت سر هم یا کنار هم).

• نحوه عملکرد: فشار روغن همزمان به تمام پیستون‌ها اعمال می‌شود.
• کاربرد: زمانی که نیاز به نیروی بسیار زیاد داریم اما قطر سیلندر محدود است (نیروی دو برابر با قطر ثابت).
• مزیت: تولید نیروی عظیم در فضای محدود قطری.

بخش ۲: اکچویتورهای دورانی – چرخش پیوسته (هیدرولیک موتور)

در شاخه سمت راست نمودار، به اکچویتورهای دورانی می‌رسیم. دسته اول، آن‌هایی هستند که چرخش پیوسته (Continuous Rotation) دارند. این تجهیزات در صنعت با نام **هیدرولیک موتور (Hydraulic Motor)** شناخته می‌شوند. آن‌ها دقیقاً برعکس پمپ‌های هیدرولیک عمل می‌کنند: روغن تحت فشار وارد شده و شفت خروجی را با سرعت و گشتاور مشخص می‌چرخاند.

انواع اصلی هیدرولیک موتور:

• دنده‌ای (Gear Motor): ساده‌ترین و ارزان‌ترین نوع. برای سرعت‌های بالا و گشتاورهای پایین تا متوسط مناسب است (مانند فن‌ها و نوار نقاله‌ها).
• پره‌ای (Vane Motor): عملکرد نرم و کم‌صدا. برای کاربردهای صنعتی عمومی مناسب است.
• پیستونی (Piston Motor): پیشرفته‌ترین و قدرتمندترین نوع. برای فشارهای بسیار بالا و گشتاورهای سنگین طراحی شده است.

بخش ۳: اکچویتورهای دورانی – چرخش محدود (مخصوص شیرآلات)

دسته دوم و بسیار مهم در نمودار، اکچویتورهای با چرخش محدود (Limited Rotation) هستند. این عملگرها معمولاً فقط ۹۰ درجه (ربع‌گرد) یا ۱۸۰ درجه می‌چرخند و به همین دلیل، ابزار اصلی برای اتوماسیون شیرآلات صنعتی (Valve Automation) محسوب می‌شوند.

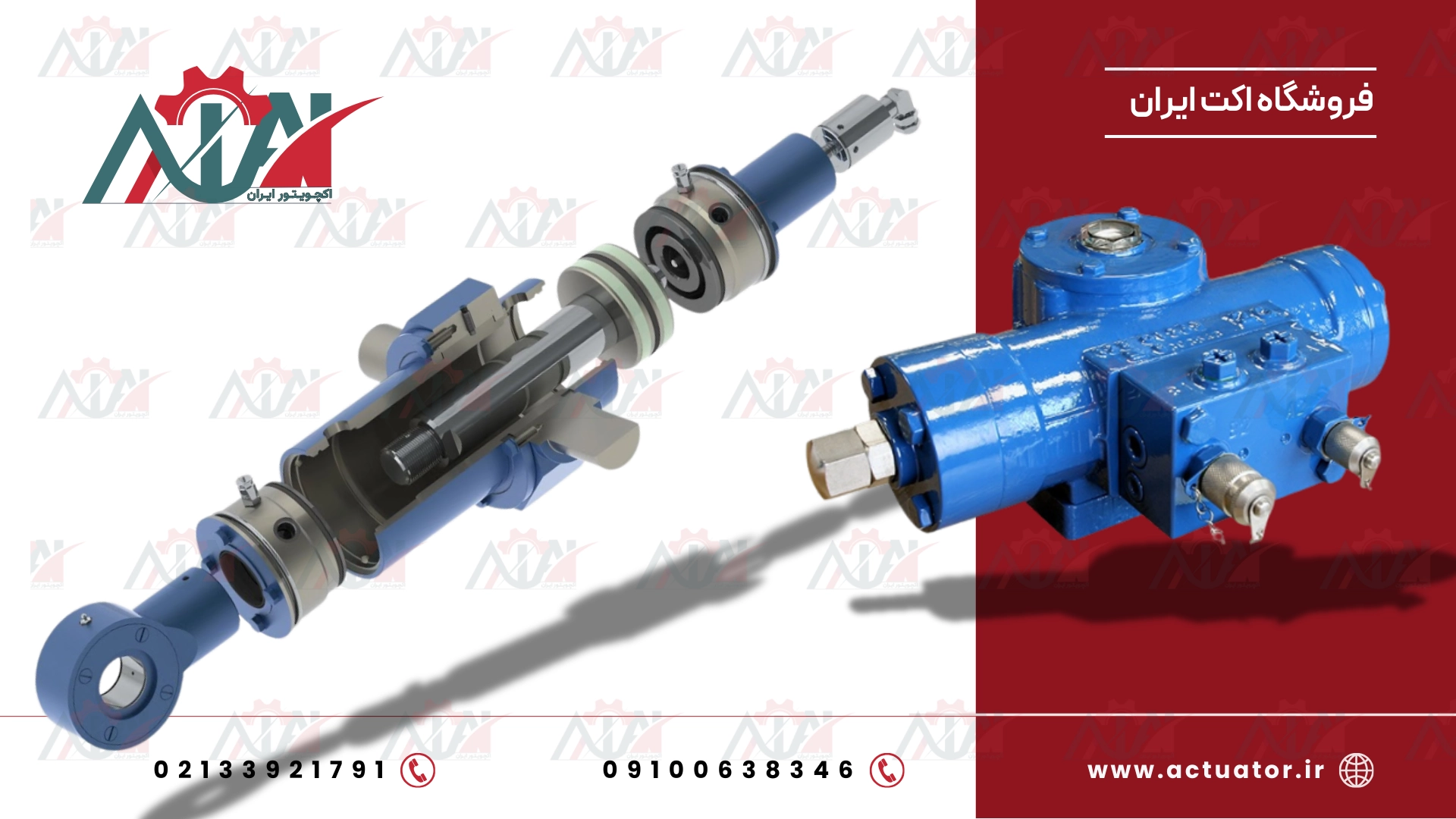

۱. اکچویتور پیستونی (Piston Type) – مکانیزم رک و پینیون & اسکاچ یوک

این رایج‌ترین نوع اکچویتور برای شیرهای بزرگ است. حرکت خطی پیستون‌ها توسط یک مکانیزم داخلی به چرخش تبدیل می‌شود.

• رک و پینیون (Rack & Pinion): برای گشتاور ثابت در تمام طول حرکت. مناسب شیرهای توپی.
• اسکاچ یوک (Scotch Yoke): برای گشتاور متغیر (زیاد در ابتدا و انتها). ایده‌آل برای شیرهای پروانه‌ای بزرگ و خطوط لوله نفت و گاز.

۲. اکچویتور پره‌ای (Vane Type)

در این مدل، یک پره در داخل محفظه مستقیماً توسط فشار روغن می‌چرخد.

• مزیت: بسیار کامپکت و بدون قطعات مکانیکی پیچیده (مثل چرخ‌دنده).
• کاربرد: در فضاهای محدود که نیاز به گشتاور متوسط و حرکت نرم است.

بخش ۴: معرفی برندها و راهنمای قیمت

انتخاب برند مناسب در دنیای هیدرولیک، به نوع اکچویتوری که نیاز دارید (سیلندر خطی یا روتاری شیر) بستگی دارد.

برندهای برتر در زمینه سیلندرهای خطی و هیدرولیک موتور:

• Bosch Rexroth (آلمان): رهبر جهانی در تکنولوژی هیدرولیک صنعتی و موبایل.
• Parker Hannifin (آمریکا): طیف وسیعی از سیلندرها و موتورهای با کیفیت.
• Eaton / Vickers (آمریکا): معروف برای سیستم‌های هیدرولیک پیشرفته.

برندهای برتر در زمینه اکچویتورهای دورانی شیر (Valve Actuators):

• Rotork (بریتانیا): سری‌های GH و RH برای کاربردهای فوق سنگین.
• Biffi (ایتالیا): متخصص در اکچویتورهای اسکاچ یوک برای نفت و گاز.
• Bettis (آمریکا): نامی شناخته‌شده در خطوط لوله و پتروشیمی.
• Shafer (آمریکا): معروف برای اکچویتورهای پره‌ای (Vane) دوار.
