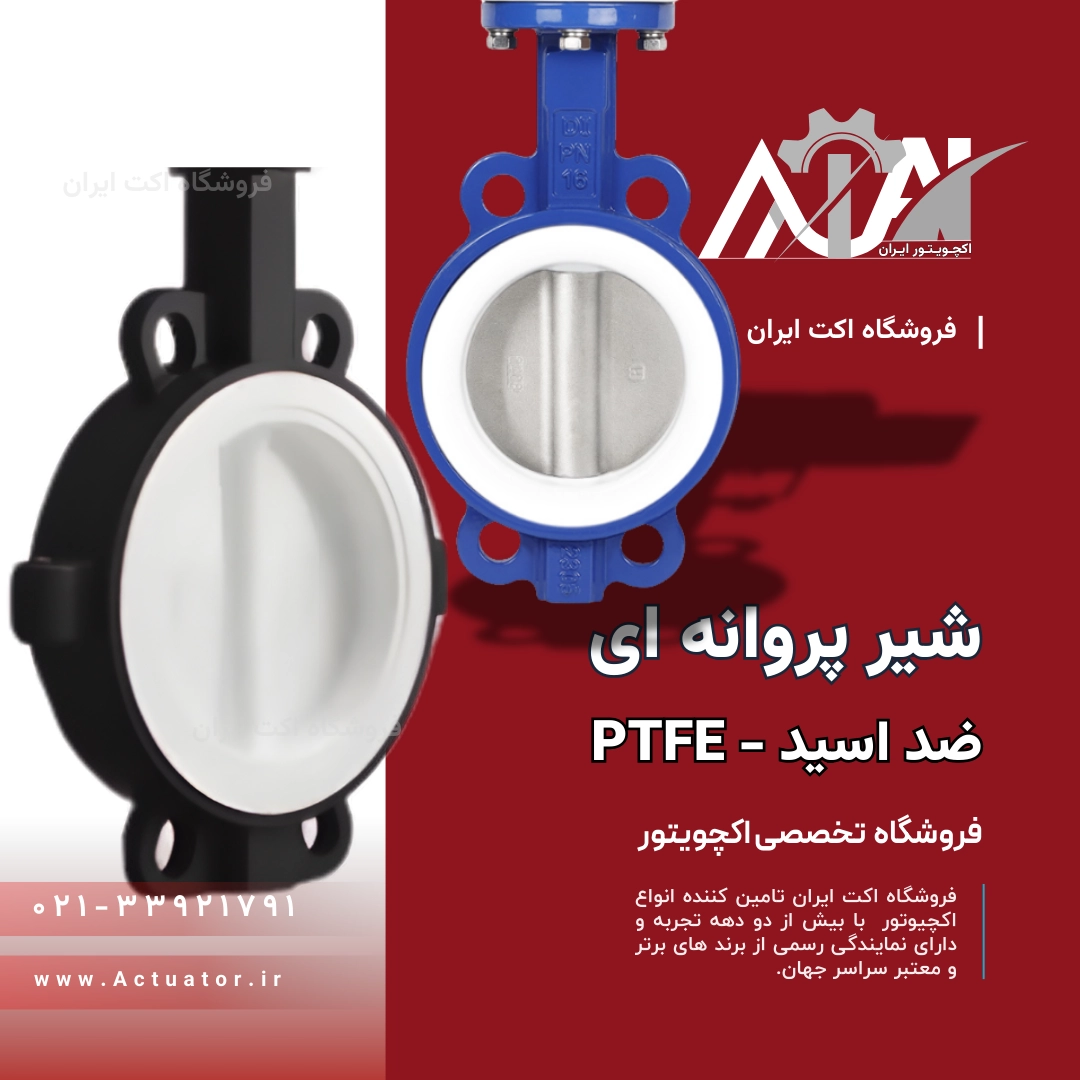

شیر پروانه ای PTFE (تفلونی): زرهپوش صنایع شیمیایی
وقتی استیل 316 هم جواب نمیدهد، تفلون وارد میدان میشود!
در صنایع شیمیایی و دارویی، سیالاتی وجود دارند که حتی قویترین آلیاژهای فلزی (مثل استیل ۳۱۶) را در کمتر از چند ماه نابود میکنند. اسید سولفوریک غلیظ، کلر، آب ژاول و حلالهای خورنده، دشمنان اصلی شیرآلات هستند. راه حل چیست؟
پاسخ، استفاده از شیر پروانه ای PTFE (لاینر تفلون) است. در دنیای شیرهای پروانه ای، این شیرها تمام سطوحی که با سیال در تماس هستند (شامل بدنه داخلی و دیسک)، با لایهای ضخیم از پلیمر پیشرفته PTFE یا PFA پوشانده شدهاند. این یعنی سیال عبوری، هیچ تماسی با فلز بدنه ندارد و شیر عملاً در برابر خوردگی “رویینتن” میشود.
آنچه در این صفحه میخوانید:
چرا شیر تفلونی انتخاب نهایی است؟
استفاده از روکش تفلون (PTFE) در شیر پرونه، سه ویژگی حیاتی به شیر اضافه میکند که هیچ فلزی توانایی رقابت با آن را ندارد:
۱. مقاومت شیمیایی مطلق
تفلون تقریباً با هیچ ماده شیمیایی واکنش نمیدهد. از اسیدهای قوی گرفته تا بازها و حلالها، هیچ اثری روی آن ندارند.
۲. تحمل حرارتی بالا
برخلاف لاستیکهای معمولی (EPDM) که در دمای بالا ذوب میشوند، شیرهای PTFE تا دمای ۲۰۰ درجه سانتیگراد عملکرد پایدار دارند.
۳. ضریب اصطکاک ناچیز
تفلون “لیزترین” ماده جامد جهان است! این یعنی مواد چسبنده (مثل چسب یا مواد غذایی) به دیسک نمیچسبند و شیر گیر نمیکند.
دستهبندی انواع شیر پروانه ای PTFE
ما در اکت ایران، کاملترین سبد شیر های پروانه ای ضد اسید را در مدلهای زیر ارائه میدهیم. (با کلیک روی هر مدل، جزئیات فنی آن را مشاهده کنید)

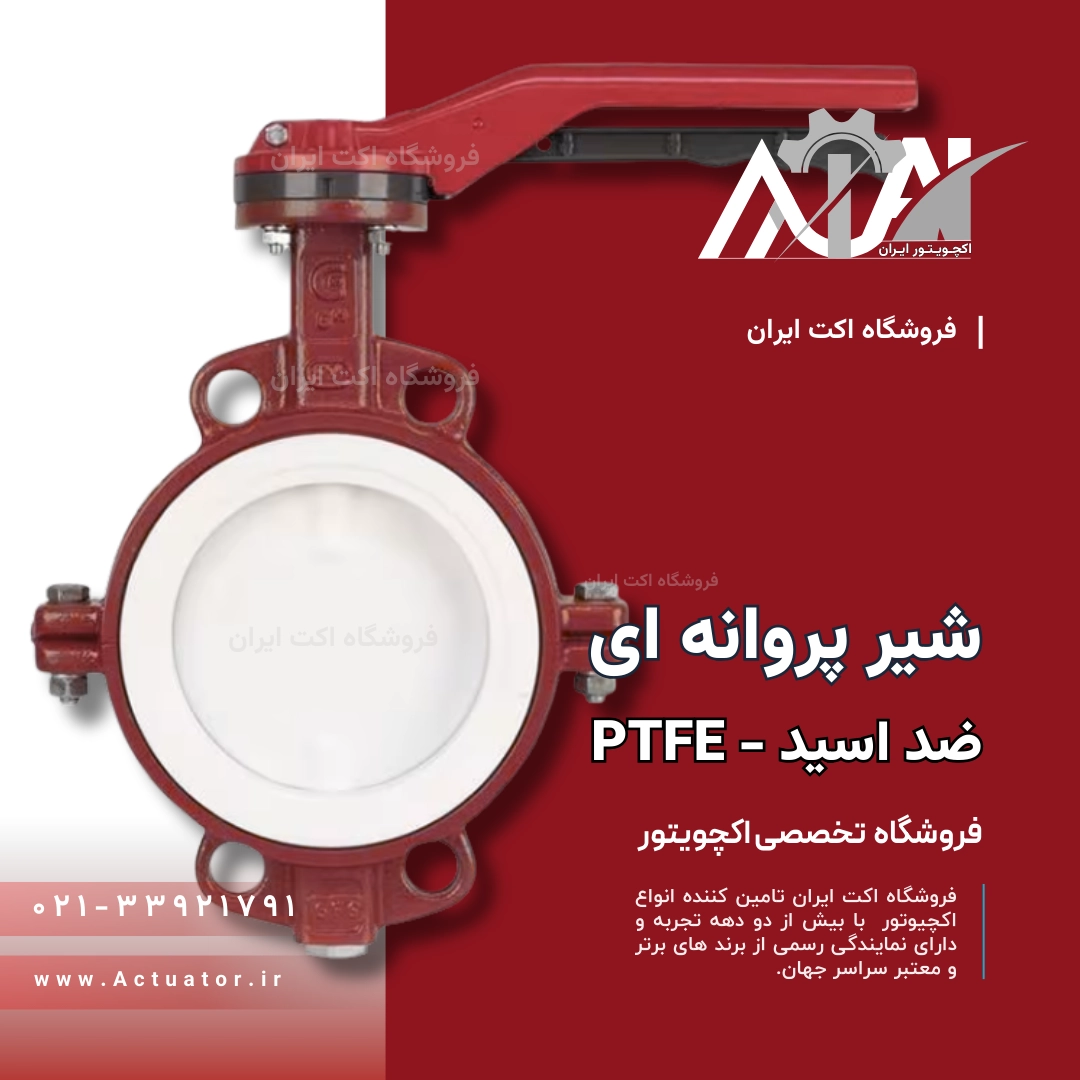

۱. شیرهای ویفری تفلونی (Wafer Type)
اقتصادیترین گزینه برای خطوط لوله. بدنه این شیرها معمولاً “دو تکه” (Split Body) است تا تعویض لاینر تفلونی امکانپذیر باشد.

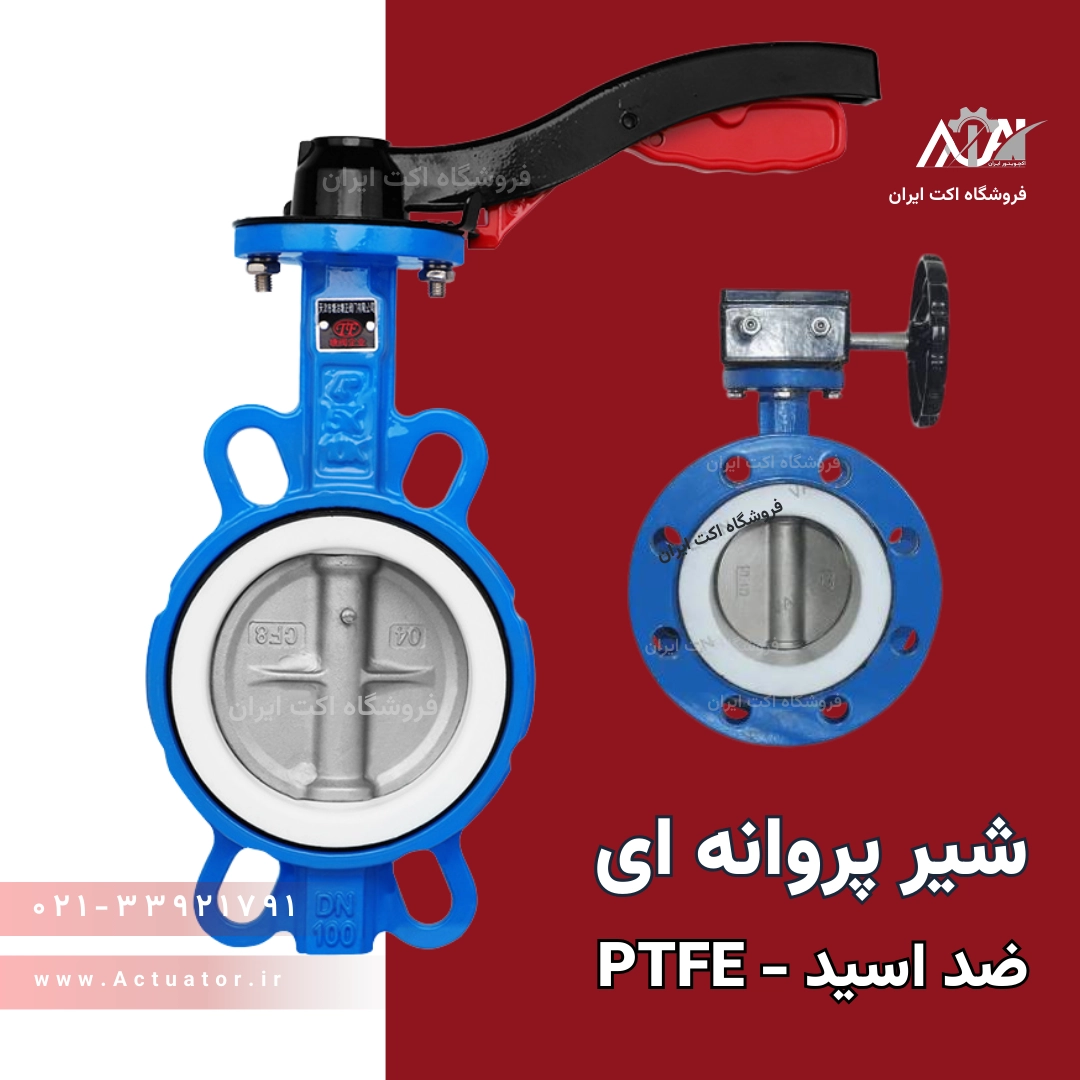

- شیر پروانه ای ویفری تمام تفلون (PTFE Lined Wafer): با عملکرد اهرمی برای سایزهای کوچک.
- شیر ویفری تفلونی گیربکسی (Worm Gear Operated): برای باز و بسته کردن نرم و بدون ضربه در سایزهای بزرگ.

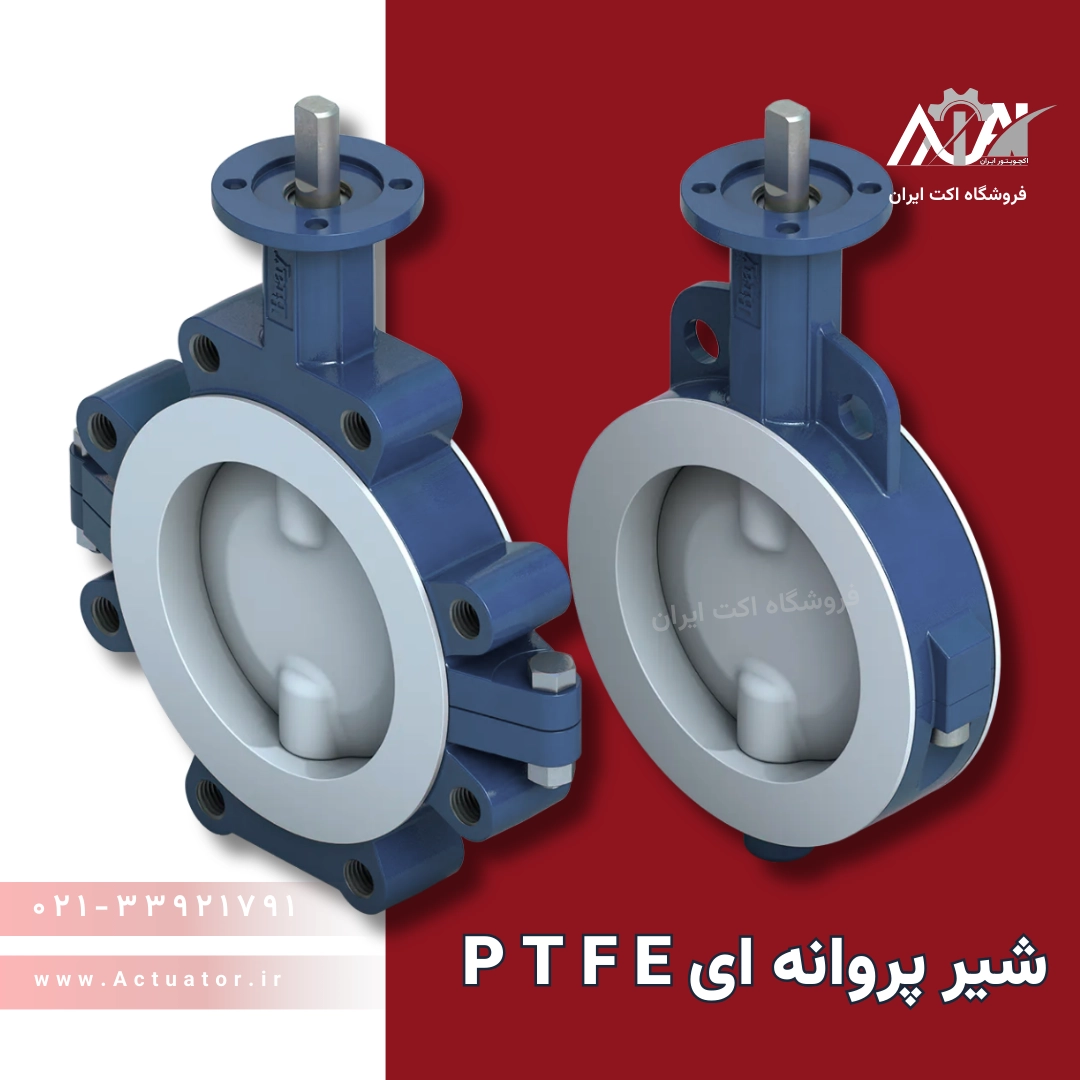

۲. شیرهای لاگ تفلونی (Lug Type)
اگر ایمنی خط اسید برایتان حیاتی است و نیاز به اتصال محکمتر دارید، مدلهای لاگ با سوراخهای رزوه شده بهترین انتخاب هستند.

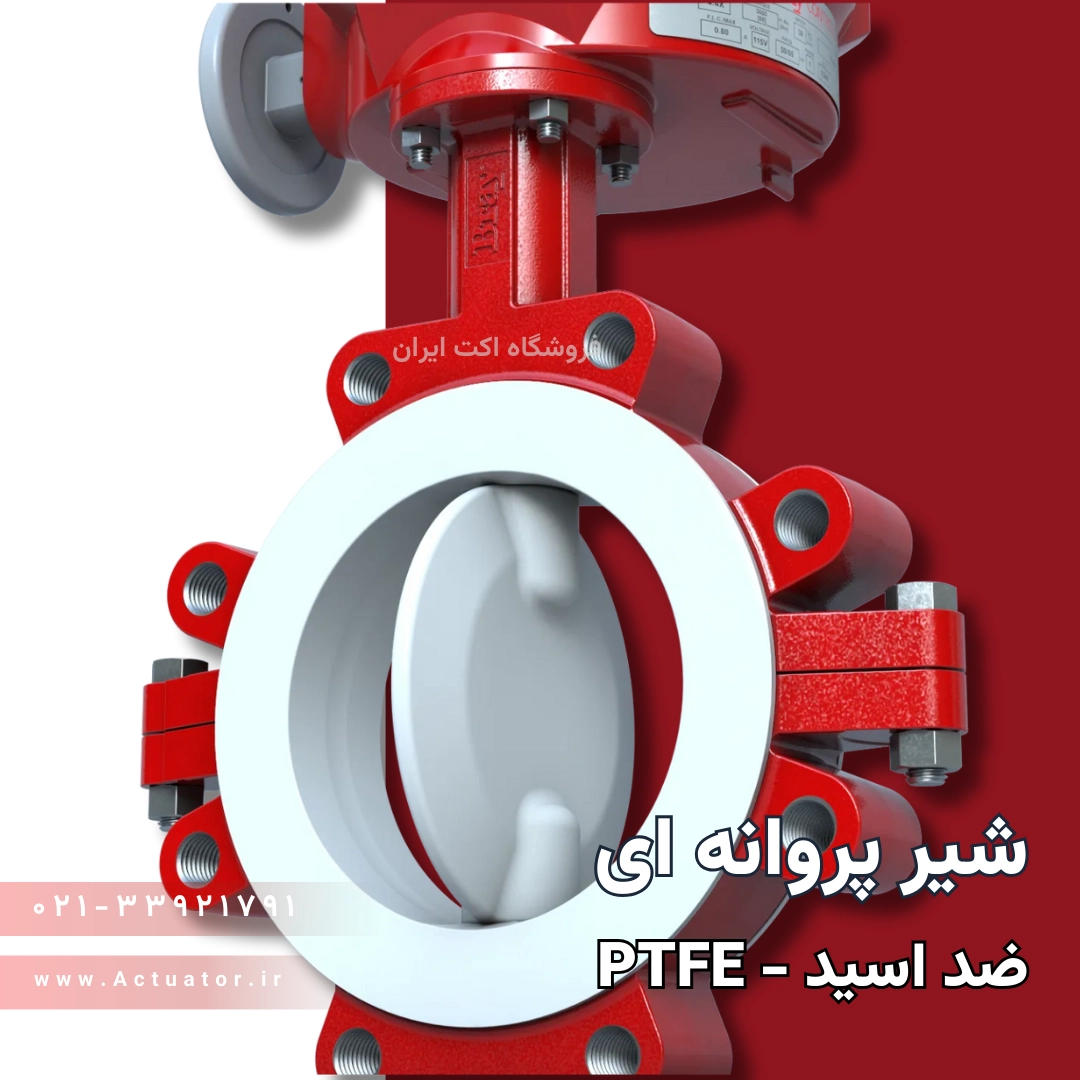

- شیر پروانه ای لاگ تفلونی (PTFE Lined Lug): با قابلیت نصب در انتهای خط.
- شیر لاگ تفلونی گیربکس دار: ترکیب قدرت گیربکس با ایمنی بدنه لاگ.
۳. شیرهای فلنج دار تفلونی (Flanged Type)
برای سایزهای بسیار بزرگ و فشارهای بالا، این مدل استفاده میشود.
- شیر پروانه ای فلنج دار تفلونی گیربکسی: مستحکمترین گزینه برای پتروشیمیها.
مثالهای واقعی از مصارف شیرپروانه ای PTFE
برای درک بهتر ارزش این شیر، بیایید دو سناریوی واقعی را بررسی کنیم:
سناریوی ۱: کارخانه تولید اسید سولفوریک ☠️
مشکل: شیرهای چدنی معمولی در عرض ۱ هفته خورده میشوند. شیرهای استیل ۳۱۶ هم نهایتاً ۶ ماه دوام میآورند.
راه حل: نصب شیر پروانه ای ویفری PTFE. تفلون در برابر اسید سولفوریک ۹۸٪ کاملاً خنثی است و سالها بدون نشتی کار میکند.
سناریوی ۲: صنایع داروسازی و غذایی 💊
مشکل: شیرهای لاستیکی (EPDM) ممکن است طعم یا بوی لاستیک را به دارو منتقل کنند یا باکتری در منافذ لاستیک رشد کند.
راه حل: شیر تفلونی به دلیل سطح صیقلی و غیر متخلخل، هیچ آلودگی جذب نمیکند و مجوزهای بهداشتی (FDA) را به راحتی پاس میکند.
مزایا و معایب (صادقانه بدانید)
قبل از خرید شیر پروانه ای PTFE ، باید بدانید که شیر PTFE با همه خوبیهایش، محدودیتهایی هم دارد:
| مزایا (Pros) ✅ | معایب (Cons) ❌ |
|---|---|
| مقاومت شیمیایی بینظیر (تقریباً همه اسیدها) | قیمت بالا (حدود ۳ تا ۵ برابر مدل معمولی) |
| تحمل دمایی بالا (تا ۲۰۰ درجه سانتیگراد) | نفوذپذیری گاز (در فشارهای خیلی بالا، گازهای ریزمولکول ممکن است از تفلون عبور کنند) |
| عدم چسبندگی مواد (Non-stick) | حساسیت مکانیکی (لاینر تفلون در برابر اجسام نوکتیز داخل سیال آسیبپذیر است) |
نگران انتخاب متریال شیر پروانه ای هستید؟
ا اسید شما ۶۰ درصد است یا ۹۸ درصد؟ دمای سیال چقدر است؟
انتخاب اشتباه لاینر میتواند باعث توقف خط تولید شود. جدول مقاومت شیمیایی ما کامل است، اما مشاوره با کارشناس مطمئنتر است.
سوالات متداول (FAQ)
- ۱. آیا بدنه این شیرها هم تفلونی است؟
- خیر، بدنه اصلی معمولاً از چدن یا استیل است تا استحکام مکانیکی داشته باشد. اما تمام سطوح داخلی با یک لایه ضخیم (حداقل ۳ میلیمتر) تفلون پوشانده شده است.
- ۲. تفاوت لاینر PTFE با PFA چیست؟
- PFA نوعی تفلون پیشرفتهتر است که قابلیت ذوب و قالبگیری دقیقتری دارد. شیرهای PFA معمولاً سطح صیقلیتر و نفوذپذیری کمتری نسبت به PTFE معمولی دارند و گرانتر هستند.

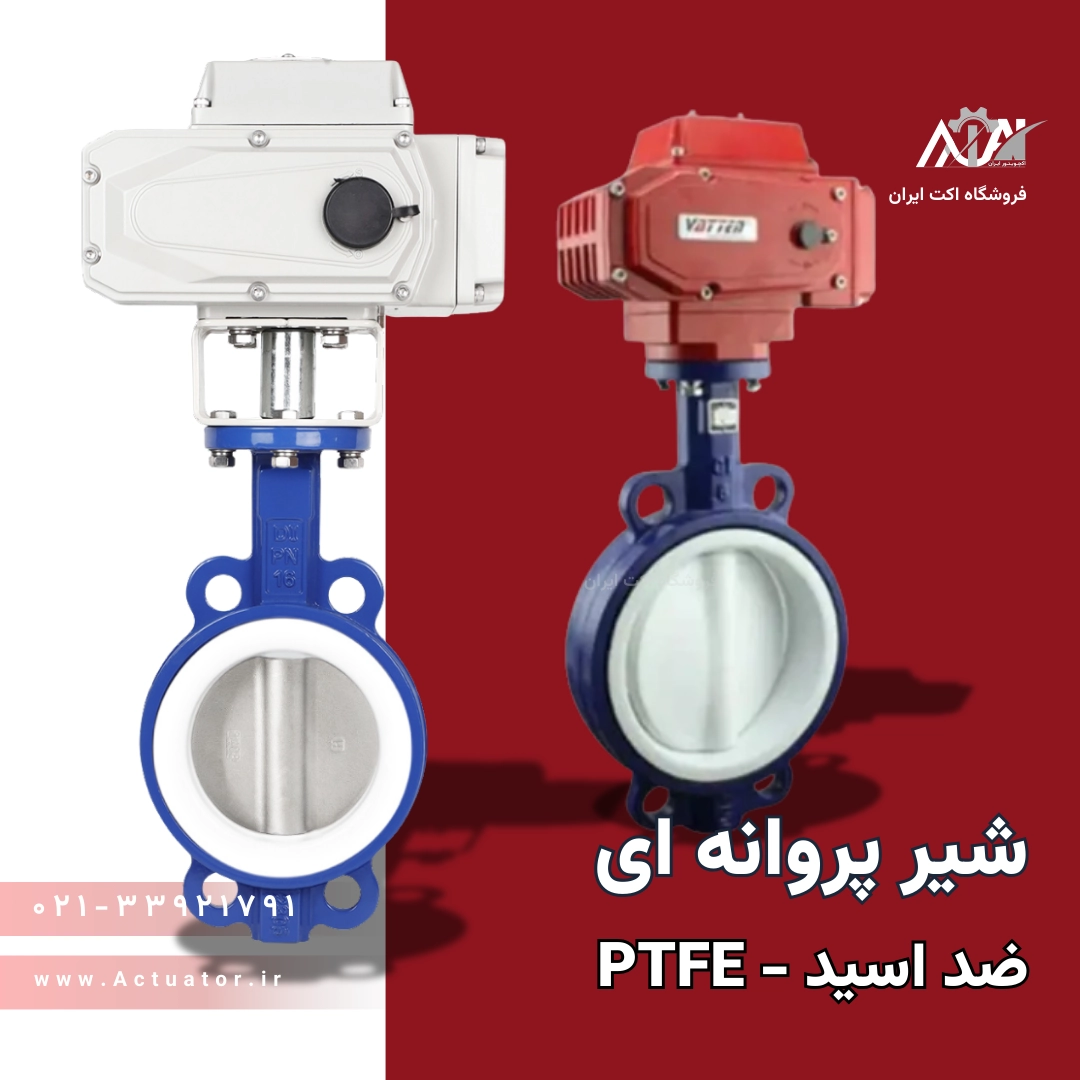

- ۳. آیا میتوان روی شیر تفلونی اکچویتور نصب کرد؟
- بله، اتفاقاً به دلیل ضریب اصطکاک بسیار پایین تفلون، گشتاور این شیرها کمتر از مدلهای لاستیکی است و میتوان از اکچویتورهای کوچکتر و ارزانتر استفاده کرد.
