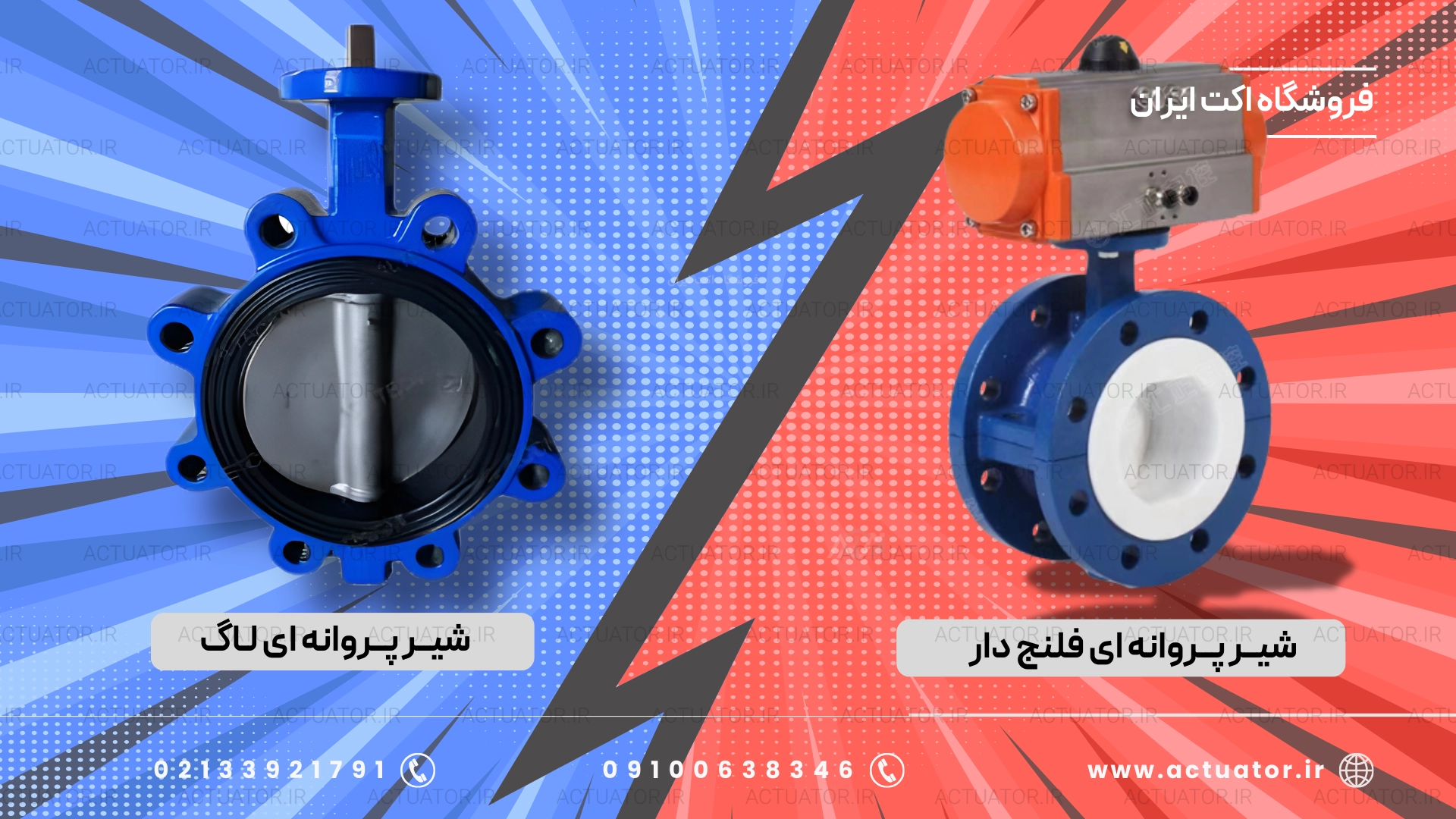

مقایسه شیر پروانه ای لاگ و فلنج دار: نبرد سنگین‌وزن‌ها!

وقتی استحکام اولویت اول است: پیچ شدن (Lug) یا فلنج شدن (Flanged)؟

در مقاله قبلی، تفاوت شیر لاگ و  شیر ویفری را بررسی کردیم و گفتیم که مدل ویفری برای “وسط خط” عالی است. اما اگر پروژه شما حساس‌تر باشد چه؟

مهندسان معمولاً در دو حالت به سراغ مدل‌های لاگ (Lug) و فلنج دار (Double Flanged) می‌روند: ۱. نیاز به نصب در انتهای خط (End of Line). ۲. فشارهای بالا و لرزش زیاد. اما سوال اینجاست: کدام یک از این دو مدل برای پروژه شما مناسب‌تر است؟ آیا هزینه بیشترِ مدل فلنج‌دار توجیه‌پذیر است؟

تفاوت ظاهری و نحوه اتصال

تفاوت اصلی این دو شیر در “چگونگی وصل شدن به لوله” است:

۱. شیر لاگ (Lug Type) 🔩

بدنه این شیر دارای سوراخ‌های برجسته (گوشواره) است که داخل آن‌ها رزوه (Dilled & Tapped) شده است.

نحوه نصب: پیچ‌ها از سوراخ فلنجِ لوله عبور کرده و مستقیماً داخل بدنه شیر پیچ می‌شوند. در اینجا نیازی به مهره نیست (خودِ بدنه شیر نقش مهره را بازی می‌کند).

۲. شیر فلنج دار (Double Flanged) 🔗

این شیر در دو طرف بدنه خود، دقیقاً مثل لوله، دارای دو فلنج کامل است.

نحوه نصب: پیچ از سوراخ فلنجِ لوله و سوراخ فلنجِ شیر عبور می‌کند و آن طرف با مهره بسته می‌شود. این سنتی‌ترین و محکم‌ترین روش اتصال در جهان است.

شیر لاگ (Lug)؛ فشرده و کارآمد

شیرهای لاگ، گزینه‌ای عالی برای سایزهای متوسط (تا ۲۴ اینچ) هستند که می‌خواهند قابلیت انتهای خط را با اشغال فضای کم ترکیب کنند.

✅ مزایا نسبت به فلنج‌دار:

• وزن کمتر: نداشتن دو فلنج بزرگ در طرفین، وزن آن را به شدت کاهش می‌دهد (حمل و نقل آسان‌تر).
• ابعاد کوچکتر (Compact): طول (Face to Face) کمتری دارد و جای کمتری در موتورخانه می‌گیرد.
• قیمت مناسب‌تر: به دلیل مصرف متریال کمتر، ارزان‌تر از مدل دو سر فلنج است.

🔗 مشاهده محصولات: خرید شیر پروانه ای لاگ

شیر فلنج دار (Double Flanged)؛ پادشاه پایداری

وقتی سایز لوله خیلی بزرگ می‌شود (مثلاً ۴۰ اینچ)، رزوه کردن پیچ داخل بدنه (روش لاگ) دیگر منطقی و ایمن نیست. اینجاست که مدل فلنج‌دار وارد می‌شود.

✅ مزایا نسبت به لاگ:

• پایداری مکانیکی فوق‌العاده: اتصال فلنج-به-فلنج با پیچ و مهره، بیشترین مقاومت را در برابر لرزش و تنش‌های کششی خط لوله دارد.
• نصب آسان‌تر در سایز بزرگ: در مدل لاگ، تطبیق دادن رزوه‌های پیچ با بدنه شیر در ارتفاع و با وزن سنگین بسیار سخت است. اما در مدل فلنج‌دار، رد کردن پیچ و بستن مهره بسیار ساده‌تر است.
• عدم حساسیت به رزوه: اگر رزوه یکی از سوراخ‌های شیر لاگ خراب شود، کل شیر غیرقابل استفاده می‌شود. اما در مدل فلنج‌دار، اگر پیچی خراب شود، به راحتی تعویض می‌شود.

🔗 مشاهده محصولات: خرید شیر پروانه ای فلنج دار

جدول مقایسه سریع (Lug vs Flanged)

کدام فاکتور برای شما مهم‌تر است؟ قیمت یا پایداری؟

نتیجه‌گیری؛ کدام را بخریم؟

به عنوان مشاور فنی اکت ایران، پیشنهاد ما این است:
