برسی عملکرد اکچویتور پیستونی

در قلب بسیاری از ماشین‌آلات صنعتی، از پرس‌های غول‌پیکر گرفته تا بازوهای رباتیک دقیق، یک قطعه بنیادی و قدرتمند قرار دارد: اکچویتور پیستونی (Piston Actuator). این تجهیزات که اغلب به نام‌های **جک** یا **سیلندر** نیز شناخته می‌شوند، به عنوان اسب‌های کاری صنعت، وظیفه تبدیل انرژی سیال (هوا یا روغن) به حرکت مکانیکی قدرتمند را بر عهده دارند. درک عملکرد، انواع و نحوه محاسبه نیروی این عملگرها، برای هر مهندس، تکنسین و علاقه‌مند به اتوماسیون ضروری است.

این راهنمای جامع، به زبان ساده و فنی، شما را با دنیای اکچویتورهای پیستونی آشنا می‌کند. از اصول اولیه کارکرد گرفته تا مقایسه مدل‌های پنوماتیک و هیدرولیک، و از همه مهم‌تر، نحوه محاسبه نیروی آن‌ها.

اکچویتور پیستونی چیست و چگونه کار می‌کند؟ (اصول پایه) ⚙️

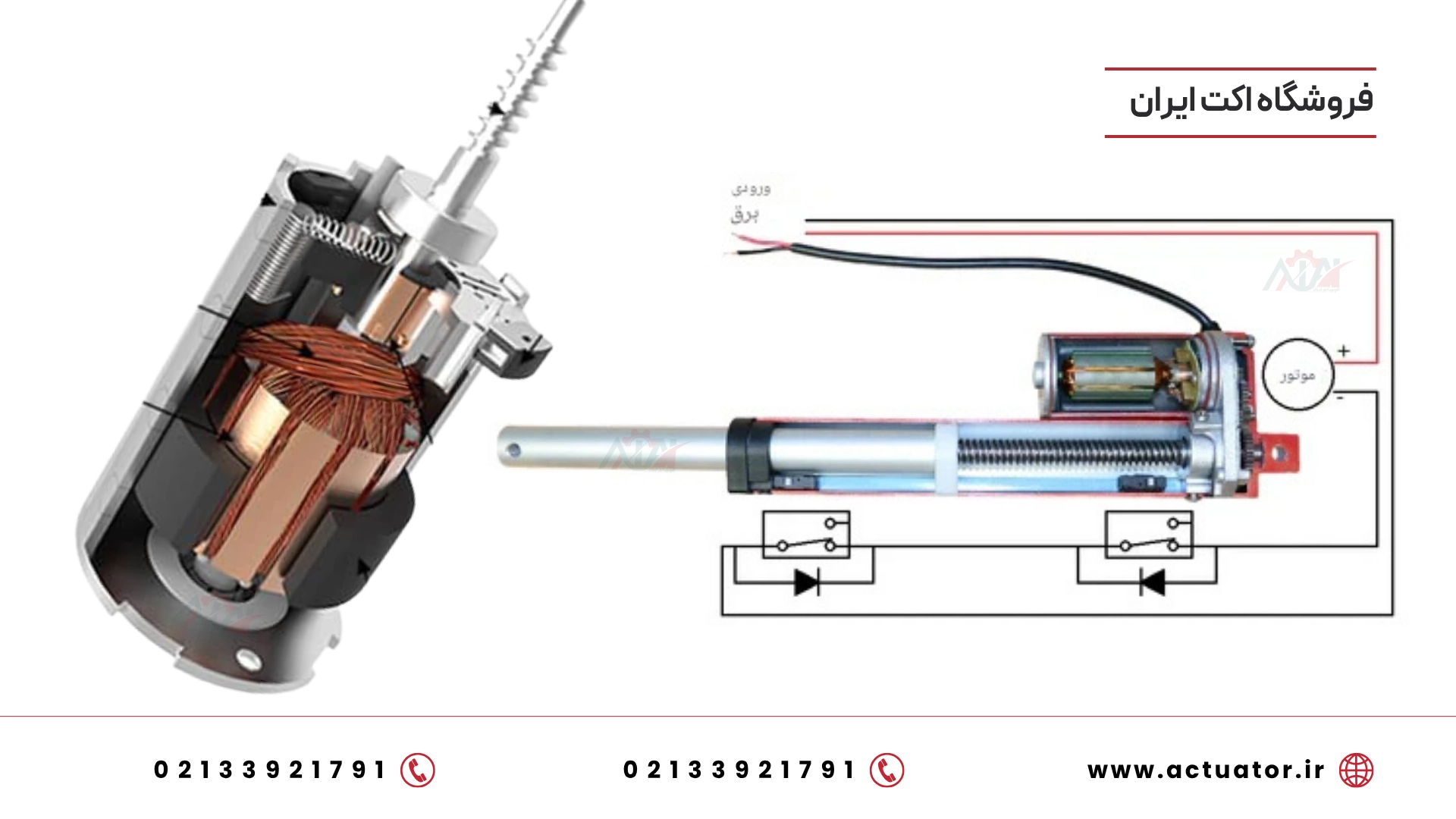

اکچویتور پیستونی یک دستگاه مکانیکی است که از فشار یک سیال (مایع یا گاز)  و یا به کمک برق ( اکچویتور برقی ) برای ایجاد نیرو و حرکت در یک مسیر مستقیم (خطی) استفاده می‌کند. این عملگرها به دلیل ساختار ساده، استحکام بالا و قابلیت تولید نیروهای بسیار زیاد، یکی از رایج‌ترین انواع اکچویتور در صنعت هستند.

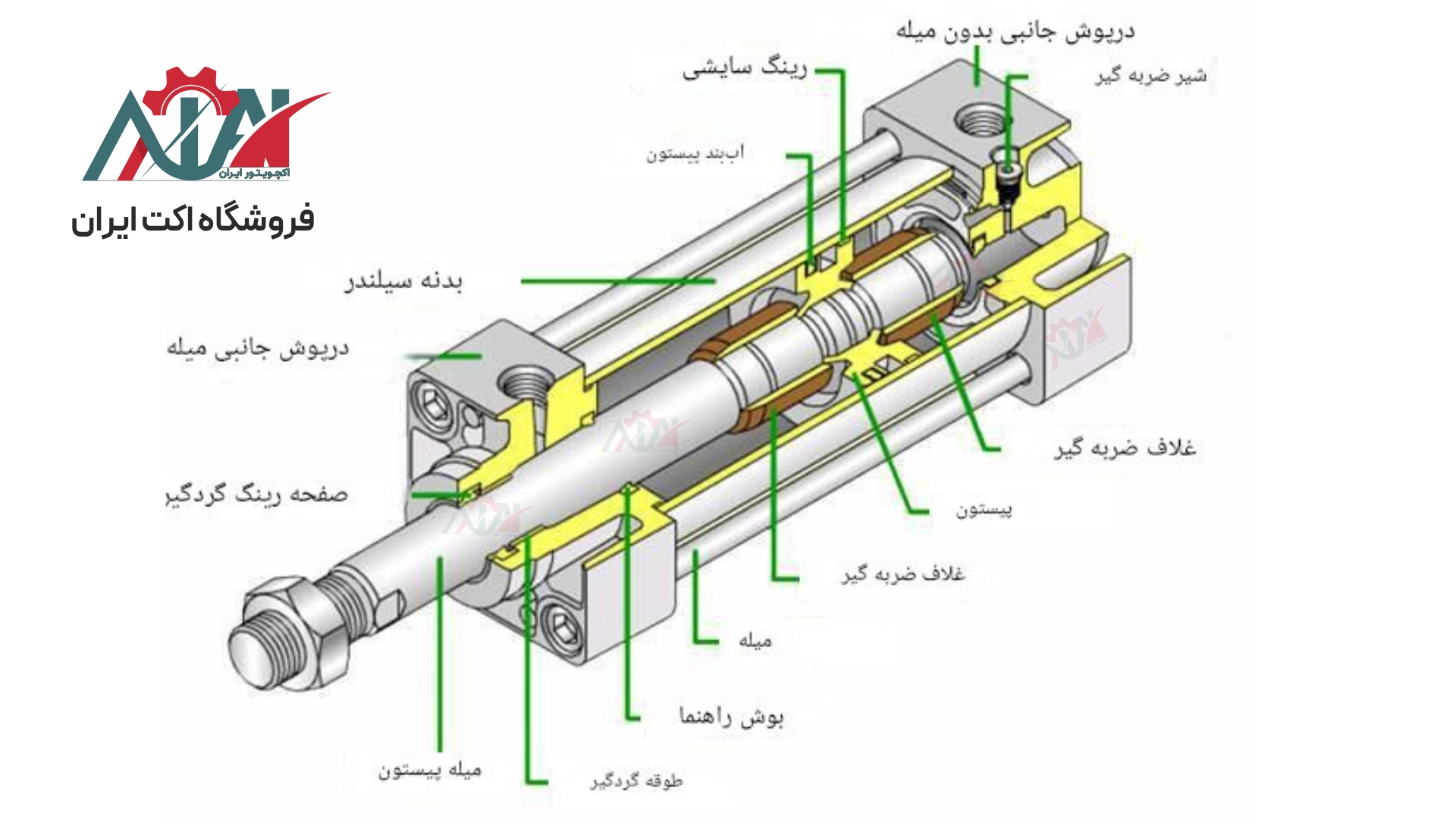

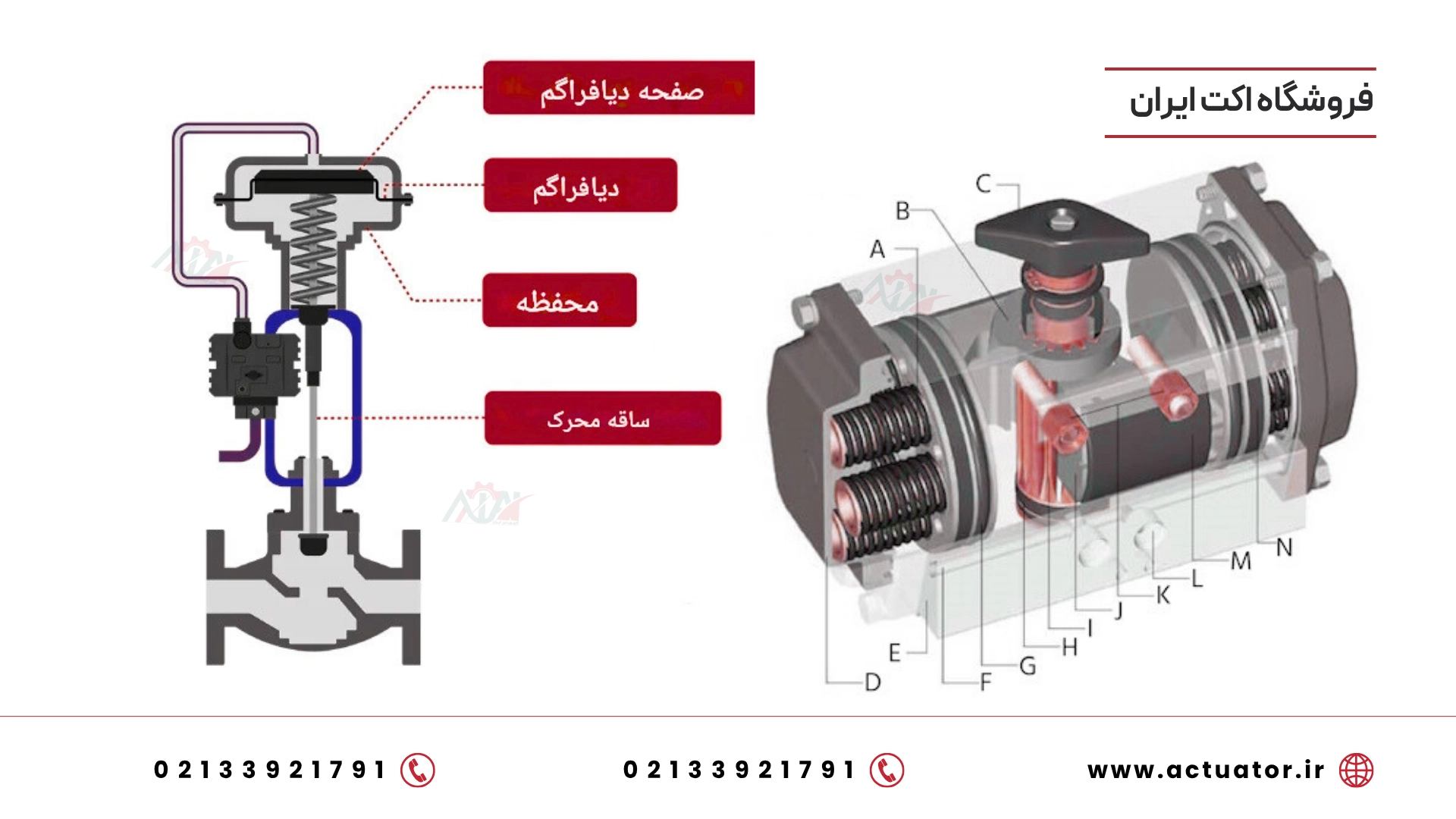

اجزای اصلی یک اکچویتور پیستونی:

ساختار داخلی این عملگرها از چند جزء کلیدی تشکیل شده است:

1. سیلندر (Cylinder): یک پوسته استوانه‌ای شکل و توخالی که به عنوان محفظه اصلی عمل می‌کند.
2. پیستون (Piston): یک دیسک یا صفحه متحرک که در داخل سیلندر قرار گرفته و آن را به دو بخش (چمبر) تقسیم می‌کند.
3. میله پیستون (Piston Rod): یک شفت یا میله که به یک طرف پیستون متصل است و از یک انتهای سیلندر خارج می‌شود. این میله، نیروی تولید شده را به بار خارجی منتقل می‌کند.
4. آب‌بندها (Seals): حلقه‌های آب‌بندی که بر روی پیستون و دور میله پیستون قرار دارند تا از نشت سیال و افت فشار جلوگیری کنند.

اصل عملکرد بسیار ساده است: سیال تحت فشار از طریق یک پورت وارد یکی از چمبرهای سیلندر می‌شود. این فشار به سطح پیستون نیرو وارد کرده و آن را به حرکت در می‌آورد. حرکت پیستون، میله پیستون را به جلو رانده (Extend) و کار مکانیکی مورد نظر را انجام می‌دهد.

پنوماتیک یا هیدرولیک؟ تفاوت کلیدی در نیروی محرکه

اکچویتورهای پیستونی بر اساس نوع سیالی که برای به حرکت درآوردن پیستون استفاده می‌کنند، به دو دسته اصلی تقسیم می‌شوند: **پنوماتیک** (با استفاده از هوای فشرده) و **هیدرولیک** (با استفاده از روغن هیدرولیک). انتخاب بین این دو به نیازهای کاربرد شما بستگی دارد.

اکچویتور پیستونی پنوماتیک (Pneumatic)

این نوع که معمولاً **سیلندر پنوماتیک** نامیده می‌شود، از هوای فشرده به عنوان نیروی محرکه استفاده می‌کند. هوا یک سیال تراکم‌پذیر است که ویژگی‌های خاصی به این اکچویتورها می‌بخشد.

• مزایا: سرعت بسیار بالا، تمیز بودن (در صورت نشت، فقط هوا خارج می‌شود)، هزینه اولیه و نگهداری پایین‌تر سیستم.
• معایب: قابلیت تولید نیروی متوسط (کمتر از هیدرولیک)، کنترل دقیق موقعیت‌های میانی به دلیل تراکم‌پذیری هوا دشوارتر است.
• کاربردها: اتوماسیون خطوط مونتاژ، بسته‌بندی، رباتیک، و هر جایی که به حرکات سریع و تکرارشونده با نیروی متوسط نیاز است.

اکچویتور پیستونی هیدرولیک (Hydraulic)

این نوع که معمولاً **جک هیدرولیک** نامیده می‌شود، از روغن تحت فشار به عنوان نیروی محرکه استفاده می‌کند. روغن یک سیال تقریباً تراکم‌ناپذیر است.

• مزایا: قابلیت تولید نیروی فوق‌العاده بالا، عملکرد نرم و پایدار، قابلیت قفل شدن در یک موقعیت و تحمل بارهای سنگین بدون حرکت.
• معایب: سرعت پایین‌تر، احتمال نشت روغن و آلودگی محیط، نیاز به سیستم‌های گران‌تر و پیچیده‌تر (پاورپک هیدرولیک).
• کاربردها: پرس‌های صنعتی، ماشین‌آلات سنگین (مانند بیل مکانیکی)، بالابرها، و هر کاربردی که نیاز به نیروی بسیار زیاد و کنترل دقیق بار دارد.

جدول مقایسه: پنوماتیک در مقابل هیدرولیک

انواع اکچویتورهای پیستونی بر اساس عملکرد

اکچویتورهای پیستونی علاوه بر دسته‌بندی بر اساس نوع سیال، بر اساس نحوه عملکردشان نیز به دو گروه اصلی تقسیم می‌شوند: **تک‌اثره** و **دواثره**.

۱. اکچویتور تک‌اثره (Single-Acting Cylinder)

در این نوع سیلندر، سیال تحت فشار تنها برای حرکت در **یک جهت** (معمولاً جهت رفت یا Extend) استفاده می‌شود. حرکت برگشت (Retract) توسط یک نیروی خارجی، که معمولاً یک **فنر داخلی** است، انجام می‌شود.

• نحوه کار: سیال وارد پورت ورودی شده و پیستون را در خلاف جهت فنر به حرکت در می‌آورد. با قطع فشار سیال، انرژی ذخیره شده در فنر، پیستون و میله آن را به موقعیت اولیه بازمی‌گرداند.
• مزایا:
  • مصرف سیال (هوا یا روغن) کمتر است.
  • دارای موقعیت بازگشت ایمن (Fail-Safe) به صورت ذاتی است؛ در صورت قطع فشار، همیشه به حالت اولیه برمی‌گردد.
  • طراحی ساده‌تر سیستم کنترل (نیاز به یک خط فرمان).
• معایب:
  • بخشی از نیروی تولیدی صرف فشرده کردن فنر می‌شود.
  • فنر فضای داخل سیلندر را اشغال می‌کند که طول کورس را محدود می‌کند.

۲. اکچویتور دواثره (Double-Acting Cylinder)

در این نوع سیلندر، از فشار سیال برای حرکت در **هر دو جهت** (هم رفت و هم برگشت) استفاده می‌شود. این سیلندرها دارای دو پورت ورودی/خروجی هستند.

• نحوه کار: برای حرکت رفت، سیال به پورت اول وارد شده و پیستون را به جلو می‌راند. برای حرکت برگشت، سیال به پورت دوم وارد شده و پیستون را به عقب بازمی‌گرداند.
• مزایا:
  • کنترل کامل و اعمال نیرو در هر دو جهت حرکت.
  • عدم وجود فنر امکان ساخت سیلندرها با طول کورس بسیار بلند را فراهم می‌کند.
  • نیروی تولیدی در جهت رفت، حداکثر مقدار ممکن است.
• معایب:
  • مصرف سیال بیشتر است.
  • در صورت قطع فشار، در آخرین موقعیت خود باقی می‌ماند و حالت Fail-Safe ذاتی ندارد.

چگونه نیروی اکچویتور پیستونی را محاسبه کنیم؟ 🧮

یکی از مهم‌ترین مراحل در انتخاب یک اکچویتور پیستونی، محاسبه نیرویی است که می‌تواند تولید کند. این کار با یک فرمول ساده فیزیکی انجام می‌شود که بر اساس **فشار سیال** و **مساحت سطح پیستون** است.

فرمول اصلی محاصبه نیروی اکچویتور پیستونی : نیرو = فشار × مساحت (F = P × A)

• **F (نیرو):** بر حسب نیوتن (N)
• **P (فشار):** بر حسب پاسکال (Pa). (نکته: هر 1 بار (bar) برابر با 100,000 پاسکال است)
• **A (مساحت):** بر حسب متر مربع (m²)

محاسبه نیروی حرکت رفت (Extend Stroke)

در حرکت رفت، فشار به کل سطح پیستون اعمال می‌شود. پس مساحت (A) برابر با مساحت دایره پیستون است.

مرحله ۱: محاسبه مساحت پیستون

A = π × (قطر پیستون / 2)²

مثال عملی: فرض کنید یک سیلندر پنوماتیک با قطر پیستون **50 میلی‌متر** و فشار هوای کاری **6 بار** داریم.

• قطر به متر: 50mm = 0.05m
• فشار به پاسکال: 6bar = 600,000Pa
• محاسبه مساحت:

  A = 3.14 × (0.05 / 2)² = 3.14 × (0.025)² = 0.0019625 m²

• محاسبه نیرو:

  F = 600,000 Pa × 0.0019625 m² = 1177.5 N

این سیلندر در حرکت رفت، نیرویی معادل تقریباً 1178 نیوتن (حدود 120 کیلوگرم) تولید می‌کند.

محاسبه نیروی حرکت برگشت (Retract Stroke) در سیلندر دواثره

در حرکت برگشت، فشار به طرف دیگر پیستون اعمال می‌شود. اما در این سمت، **میله پیستون (Rod)** بخشی از مساحت را اشغال کرده است. بنابراین، نیروی برگشت همیشه کمی **کمتر** از نیروی رفت است.

مرحله ۱: محاسبه مساحت مؤثر

مساحت مؤثر = مساحت پیستون - مساحت میله پیستون

مثال عملی (ادامه مثال قبل):** فرض کنید میله پیستون سیلندر ما دارای قطر **20 میلی‌متر** است.

• قطر میله به متر: 20mm = 0.02m
• مساحت پیستون (از قبل): 0.0019625 m²
• محاسبه مساحت میله:

  A_rod = 3.14 × (0.02 / 2)² = 0.000314 m²

• محاسبه مساحت مؤثر:

  A_effective = 0.0019625 - 0.000314 = 0.0016485 m²

• محاسبه نیرو:

  F = 600,000 Pa × 0.0016485 m² = 989.1 N

همانطور که مشاهده می‌شود، نیروی برگشت این سیلندر (حدود 989 نیوتن) کمتر از نیروی رفت آن (1178 نیوتن) است.

کاربردهای گسترده اکچویتورهای پیستونی در صنعت 🏭

اکچویتورهای پیستونی به دلیل استحکام، قدرت و تطبیق‌پذیری بالا، تقریباً در تمام بخش‌های صنعت حضور دارند. توانایی آن‌ها در ایجاد نیروی خطی قدرتمند، آن‌ها را برای انجام کارهای بی‌شماری ایده‌آل می‌سازد.

برخی از کاربردهای کلیدی عبارتند از:

• اتوماسیون صنعتی و خطوط تولید:
  • جابجایی (Picking & Placing): حرکت دادن قطعات از یک ایستگاه به ایستگاه دیگر.
  • بستن و نگه داشتن (Clamping): محکم نگه داشتن یک قطعه در حین انجام فرآیندهایی مانند جوشکاری یا ماشین‌کاری.
  • پرس کردن (Pressing): اعمال نیروی زیاد برای شکل‌دهی، مهر زنی یا مونتاژ قطعات.
  • خارج کردن (Ejecting): خارج کردن قطعه نهایی از قالب یا دستگاه.
• ماشین‌آلات سنگین و ساخت‌وساز:
  • جک‌های هیدرولیک در بیل‌های مکانیکی، لودرها، جرثقیل‌ها و لیفتراک‌ها برای بلند کردن بارهای بسیار سنگین.
  • سیستم‌های ترمز پنوماتیک در کامیون‌ها و قطارها.
• صنایع فرآیندی (Process Industries):
  • باز و بسته کردن شیرهای خطی بزرگ (مانند شیرهای کشویی و بشقابی) در خطوط لوله با فشار بالا.
  • کنترل دمپرهای سنگین در کوره‌ها و کانال‌های صنعتی.
• حمل‌ونقل و هوافضا:
  • سیستم‌های باز و بسته شدن ارابه فرود هواپیماها (هیدرولیک).
  • کنترل سطوح پروازی و درب‌های بار.

نتیجه‌گیری: قدرت و سادگی در حرکت

اکچویتور پیستونی، با مکانیزم ساده و در عین حال قدرتمند خود، یکی از بنیادی‌ترین و ضروری‌ترین قطعات در دنیای اتوماسیون و ماشین‌آلات است. این عملگرها با تبدیل فشار سیال به نیروی مکانیکی، قدرتی را فراهم می‌کنند که انجام بسیاری از کارهای صنعتی بدون آن غیرممکن بود.

درک تفاوت‌های کلیدی بین مدل‌های **پنوماتیک** (برای سرعت و تمیزی) و **هیدرولیک** (برای نیروهای عظیم) و همچنین تسلط بر فرمول ساده محاسبه نیرو، به شما این امکان را می‌دهد که برای هر کاربردی، بهترین و کارآمدترین راه‌حل را انتخاب کنید.

سوالات متداول (FAQ) 🙋

۱. چه زمانی باید از سیلندر تک‌اثره و چه زمانی از دواثره استفاده کنم؟

از **سیلندر تک‌اثره** زمانی استفاده کنید که فقط به اعمال نیرو در یک جهت نیاز دارید و بازگشت به حالت اولیه توسط فنر یا نیروی خارجی (مانند وزن) انجام می‌شود. این مدل‌ها برای کاربردهای ساده مانند کلمپ کردن یا مهر زنی و مواقعی که نیاز به حالت بازگشت ایمن (Fail-Safe) دارید، مناسبند. برای کاربردهایی که نیاز به کنترل کامل و اعمال نیرو در هر دو جهت رفت و برگشت دارید، از **سیلندر دواثره** استفاده کنید.

۲. منظور از بالشتک (Cushioning) در اکچویتور پیستونی چیست؟

بالشتک یا کوشنینگ، مکانیزمی در انتهای کورس سیلندر است که سرعت پیستون را درست قبل از برخورد به انتهای سیلندر، کاهش می‌دهد. این کار از ضربه‌های شدید جلوگیری کرده، سر و صدا را کاهش داده و عمر مفید اکچویتور و ماشین‌آلات را افزایش می‌دهد.

۳. سیلندر تلسکوپی چیست؟

سیلندر تلسکوپی نوع خاصی از اکچویتور پیستونی است که از چندین استوانه تو در تو تشکیل شده است. این طراحی به آن اجازه می‌دهد تا در حالت بسته طول بسیار کمی داشته باشد، اما در حالت باز بتواند به کورس حرکتی بسیار بلندی دست یابد. این سیلندرها در کاربردهایی مانند جک‌های کمپرسی بسیار رایج هستند.

۴. چرا نیروی واقعی سیلندر من از مقدار محاسبه شده کمتر است؟

چند دلیل ممکن است وجود داشته باشد: ۱. **اصطکاک** داخلی آب‌بندها همیشه مقداری از نیرو را تلف می‌کند. ۲. **فشار برگشتی** در سمت دیگر پیستون (در مدل‌های دواثره). ۳. **افت فشار** در لوله‌ها و اتصالات که باعث می‌شود فشار واقعی رسیده به پیستون، کمتر از فشار منبع باشد.

۵. چگونه می‌توانم سرعت حرکت یک اکچویتور پیستونی را کنترل کنم؟

سرعت حرکت اکچویتورهای پیستونی (چه پنوماتیک و چه هیدرولیک) معمولاً با استفاده از **شیرهای کنترل جریان (Flow Control Valves)** که در مسیر ورودی یا خروجی سیال نصب می‌شوند، کنترل می‌گردد. این شیرها دبی سیال ورودی به سیلندر را محدود کرده و در نتیجه سرعت حرکت پیستون را کاهش می‌دهند.
