اکچویتور ابرو (EBRO)؛ شاهکار مهندسی آلمان در کاهش مصرف انرژی 🇩🇪
بررسی تخصصی اکچویتورهای پنوماتیک EBRU سری دورانی (اسکاچ یوک) و خطی (مخصوص شیرهای گیوتینی) – اکچویتور های برند ابرو از قدیمی ترین مدل های پرطرفدار در صنعت ایران هستند که با انواع شیر های پروانه ای برند ابرو تجهیز شده و سیستم های بادوام و بدون نگرانی را برای شما میسازند.
دسترسی سریع به مدلهای اکچویتور ابرو
برای مطالعه مشخصات فنی هر سری از اکچویتورهای پنوماتیک EBRO کلیک کنید.
۱. اکچویتور پنوماتیک ابرو (EBRU) چیست و چه مزیتی دارد؟
کمپانی EBRO Armaturen یکی از پیشگامان تولید شیرآلات و عملگرهای صنعتی در اروپاست.در میان دنیای اکچویتور های پنوماتیک وقتی صحبت از اکچویتور پنوماتیک ابرو میشود، مهندسان به یاد یک ویژگی بارز میافتند: “بالاترین راندمان با کمترین مصرف هوا”.
💡 راز موفقیت سری EB: تکنولوژی اسکاچ یوک (Scotch-Yoke)
برخلاف بسیاری از برندها که از مکانیزم رک و پینیون (Rack & Pinion) استفاده میکنند، اکچویتورهای سری EB ابرو بر پایه مکانیزم اسکاچ یوک طراحی شدهاند. اصل اسکاچ یوک در اکچویتورهای EB دقیقاً با مشخصات و منحنی گشتاور شیر (Valve Torque Characteristics) تطابق دارد. شیرهای پروانهای در ابتدا و انتهای حرکت خود به بیشترین نیرو نیاز دارند و اکچویتور EBRO دقیقاً در همین دو نقطه بالاترین گشتاور را تولید میکند. این تطابق هوشمندانه باعث میشود:
- سایز فیزیکی اکچویتور به شدت کاهش یابد (Compact Size).
- حجم هوای فشرده مصرفی در هر سیکل به حداقل برسد (Air Consumption Reduction).

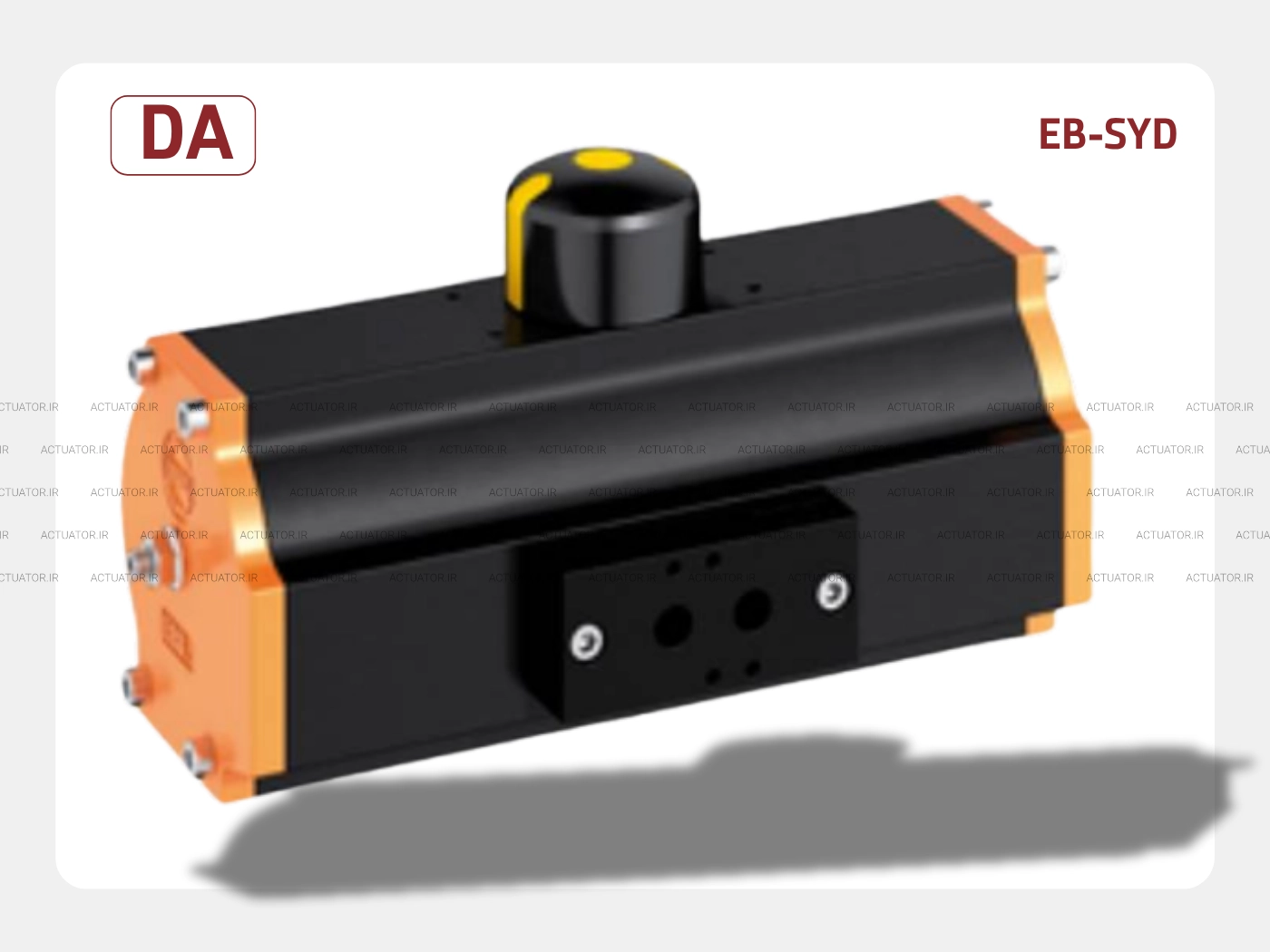

۲. معرفی اکچویتور دورانی ابرو مدل EB-SYD (Double Acting)
مدل EB-SYD، نسخه دبل اکت (دو طرفه) از خانواده اکچویتورهای دورانی ابرو است. در این مدل، از فشار هوای ابزار دقیق برای باز کردن و همچنین بستن شیر استفاده میشود.
- کاربرد اصلی: اتوماسیون شیرهای پروانهای و توپی در فرآیندهایی که نیاز به سیستم فنر برگشت (Fail-Safe) ندارند.
- ویژگی مهندسی: استفاده حداکثری از فضای داخلی سیلندر برای تولید گشتاورهای متقارن با کمترین افت فشار. طراحی کامپکت این مدل، نصب آن را در پایپینگهای متراکم (Compact Piping) بسیار آسان میکند.

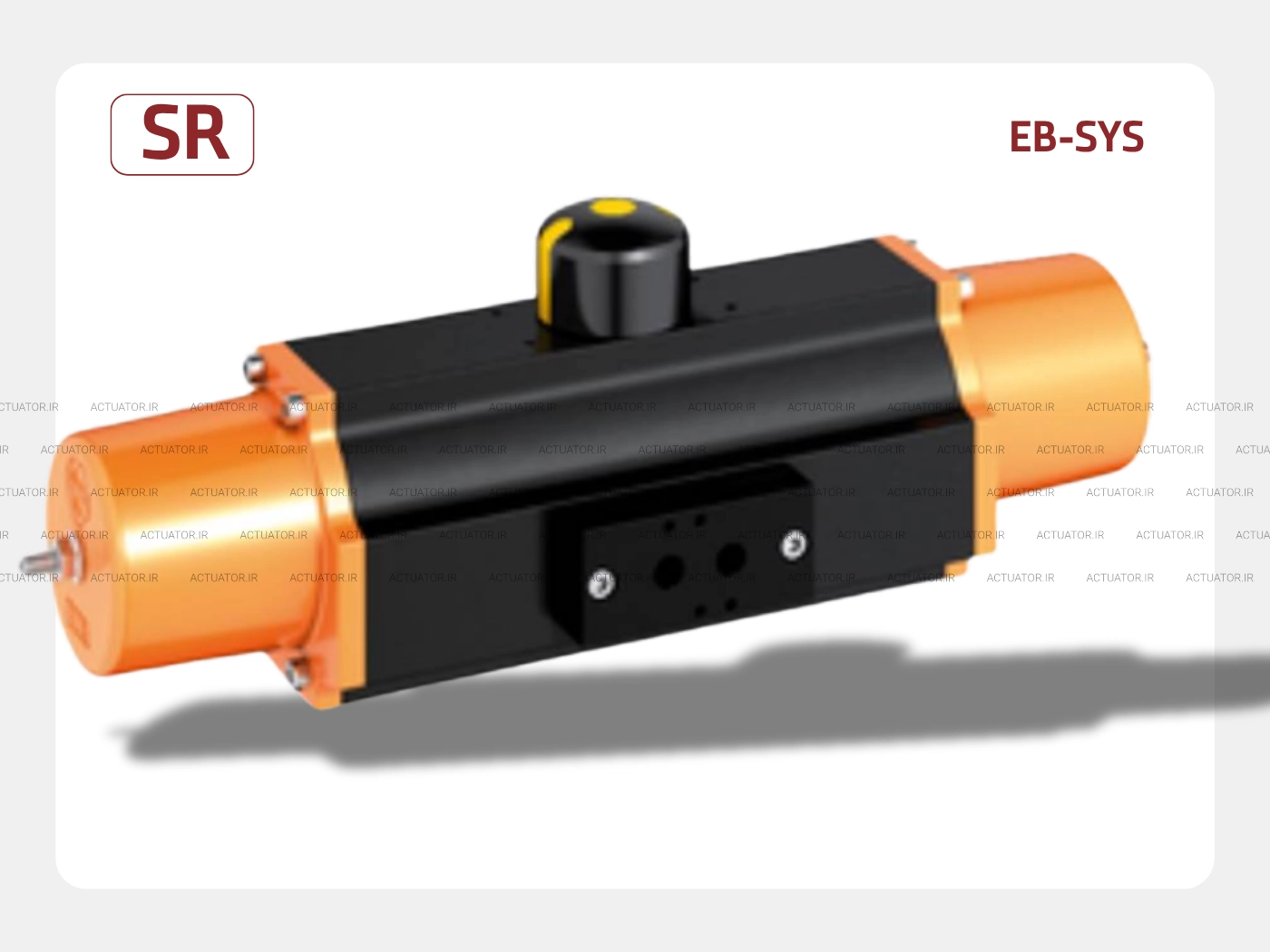

۳. معرفی اکچویتور دورانی ابرو مدل EB-SYS (Single Acting)
برای فرآیندهای حساس و ایمنیمحور، مدل EB-SYS (نسخه فنر برگشت یا سینگل اکت) طراحی شده است. نماد ‘S’ در این مدل به معنای Spring (فنر) است.
- کاربرد اصلی: سیستمهای خاموشی اضطراری (ESD) و خطوط انتقال مواد خطرناک که در صورت قطع برق یا هوا، شیر باید فوراً به حالت ایمن (بسته یا باز) برگردد.
- تطابق گشتاوری: فنرهای به کار رفته در مدل EB-SYS به گونهای کالیبره شدهاند که در ترکیب با مکانیزم اسکاچ یوک، نمودار گشتاور خروجی فنر (Spring End Torque) بالاترین همپوشانی را با نیاز شیر داشته باشد.

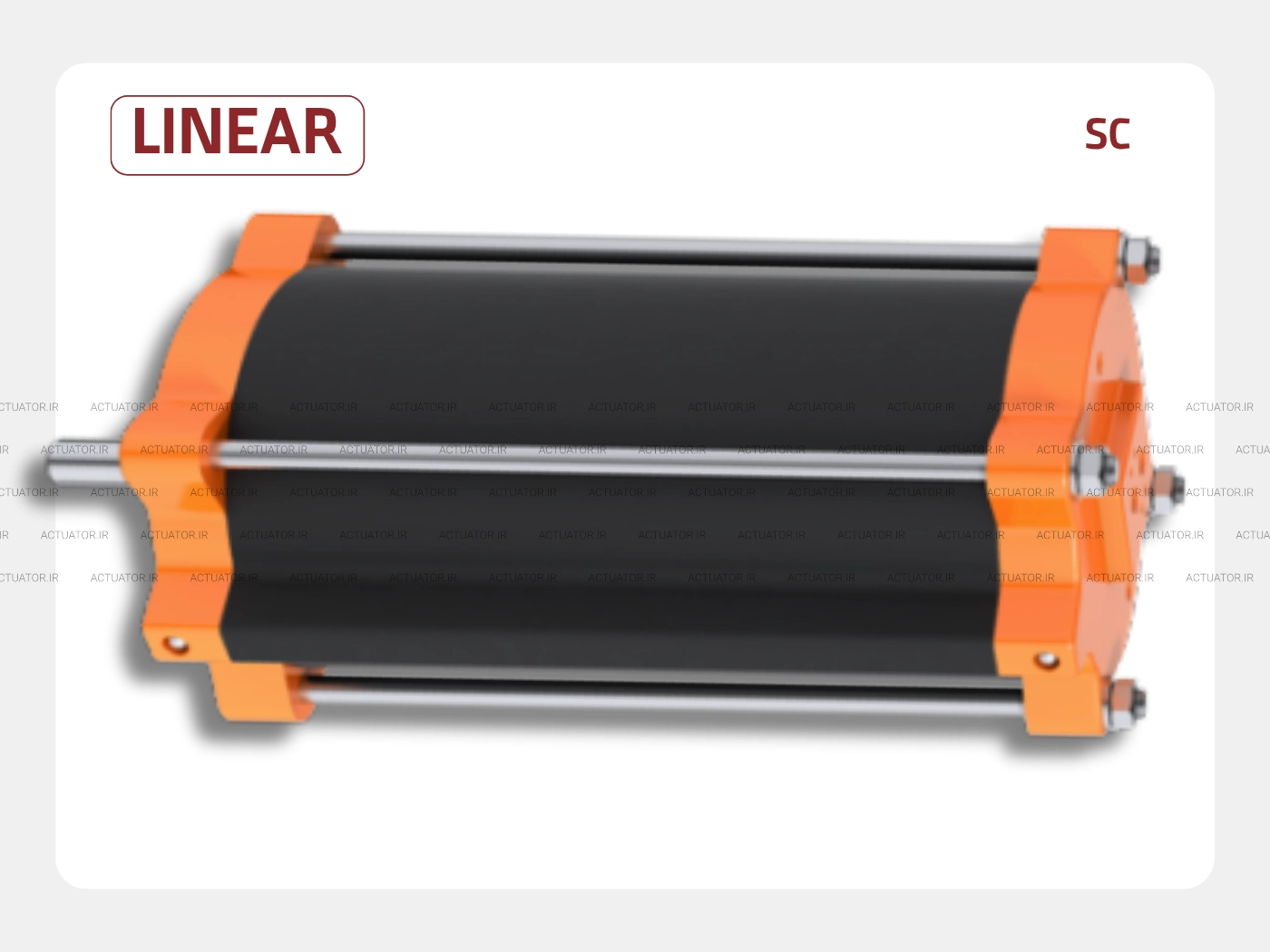

۴. اکچویتور پنوماتیک خطی ابرو مدل SC (Linear Actuator)
ابرو تنها به شیرهای ربعگرد بسنده نکرده است. مدل SC، خانواده اکچویتورهای پنوماتیک خطی (Linear) این شرکت است که اختصاصاً برای یک ماموریت سخت طراحی شدهاند: اتوماسیون شیرهای کشویی چاقویی (Knife Gate Valves).
مشخصات فنی سری SC:
شیرهای گیوتینی (Knife Gate) برای برش دادن سیالات لجنی، خمیر کاغذ و دوغابها به نیروی رانش (Thrust) بسیار قدرتمند و مستقیم نیاز دارند. اکچویتور سری SC با ویژگیهای زیر این نیاز را برطرف میکند:
- تنوع سایز: در ۶ سایز مختلف سیلندر تولید میشود تا طیف وسیعی از فشارهای خط را پوشش دهد.
- طول کورس سفارشی: دارای طول کورسهای (Stroke Lengths) متفاوت برای سازگاری کامل با سایزهای مختلف شیرهای چاقویی (از سایزهای کوچک تا غولآسا).
- مقاومت محیطی: شفت و بدنه استوانهای این جکهای بادی در برابر محیطهای خشن، غبارآلود و خورنده مقاومسازی شدهاند.
جدول راهنمای سریع محصولات پنوماتیک EBRO
جهت انتخاب سریع محصول متناسب با شیر صنعتی خود، از جدول کاتالوگی زیر استفاده کنید:
| مدل اکچویتور EBRO | نوع حرکت و عملکرد | ویژگی کلیدی / تکنولوژی | شیر صنعتی سازگار |
|---|---|---|---|
| EB-SYD | دورانی (۹۰ درجه) / دبل اکت (دو طرفه) | مکانیزم اسکاچ یوک، حداقل مصرف هوا و ابعاد کامپکت | شیر پروانهای، شیر توپی (Ball Valve) |
| EB-SYS | دورانی (۹۰ درجه) / سینگل اکت (فنر برگشت) | شکست ایمن (Fail-Safe)، کالیبراسیون دقیق فنر و اسکاچ یوک | شیر پروانهای (سیستمهای ایمنی و حساس) |
| SC Series | خطی (رفت و برگشت مستقیم) | تولید در ۶ سایز سیلندر با طول کورسهای (Stroke) متغیر | شیر کشویی چاقویی (Knife Gate Valve) |
۵. سوالات متداول درباره اکچویتور پنوماتیک EBRO
- چرا اکچویتورهای سری EB ابرو (EBRU) ابعاد کوچکتری نسبت به سایر برندها دارند؟
- زیرا این اکچویتورها از مکانیزم Scotch-Yoke استفاده میکنند. در این مکانیزم، گشتاور تولیدی دقیقاً در زوایایی (۰ و ۹۰ درجه) که شیر به بیشترین نیرو نیاز دارد به اوج میرسد؛ بنابراین برای تامین نیروی مورد نیاز، نیازی به استفاده از سیلندرهای بیش از حد بزرگ (Oversized) نیست.
- آیا اکچویتور خطی مدل SC ابرو برای شیرهای گلوب (Globe Valve) هم مناسب است؟
- تمرکز اصلی طراحی سری SC برای اتوماسیون شیرهای گیوتینی (Knife Gate) بوده است که به کورسهای بلند و رانش بالا نیاز دارند. استفاده از آنها برای شیرهای کنترلی گلوب بستگی به میزان دقت پوزیشنر و نوع استم (Stem) شیر دارد، اما رسالت اصلی آن شیرهای چاقویی است.
خرید و استعلام قیمت اکچویتورهای EBRU
انتخاب بین مدلهای EB-SYD و EB-SYS نیازمند محاسبه دقیق گشتاور سیال شماست. برای دریافت کاتالوگ، مشاوره سایزینگ و استعلام قیمت روز محصولات پنوماتیک EBRO آلمان، با کارشناسان ما در اکت ایران در ارتباط باشید.
