شیر توپی فلنج دار
خرید و قیمت شیر توپی فلنج دار (بال ولو فلنجی)
در پروژه‌های عظیم صنعتی، پتروشیمی‌ها و خطوط لوله پرفشار که ارتعاشات و تنش‌های مکانیکی به اوج خود می‌رسند، اتصالات دنده‌ای به سرعت دچار نشتی می‌شوند. در این شرایط، شیر توپی فلنج دار (Flanged Ball Valve) تنها راهکار مهندسی برای ایجاد یک اتصال صلب، ایمن و در عین حال قابل تعمیر است. این شیرها با دارا بودن فلنج‌های یکپارچه با بدنه، بالاترین سطح آب‌بندی را در خطوط انتقال نفت، گاز و سیالات شیمیایی تضمین می‌کنند.
راهنمای انتخاب شیر توپی فلنجی
برای بررسی کلاس‌های فشاری، متریال‌ها و استعلام قیمت بال ولو فلنج‌دار کلیک کنید.
کلاس‌های فشاری و استانداردهای شیر توپی فلنج دار
یکی از مهم‌ترین فاکتورها در خرید بال ولو فلنجی، تطابق دقیق کلاس فشاری شیر با فلنج‌های جوش‌‌داده‌شده روی خط لوله است. ابعاد، قطر سوراخ‌ها و ضخامت فلنج‌ها در این شیرها بر اساس استانداردهای جهانی (مانند ASME B16.5 یا DIN) ماشین‌کاری می‌شوند.
| کلاس فشاری (Standard) | استاندارد ابعادی فلنج | ویژگی‌ها و مقاومت حدودی | کاربرد صنعتی |
|---|---|---|---|
| Class 150 | ASME B16.5 | تحمل فشار تا حدود ۲۰ بار (وابسته به دما). پرکاربردترین کلاس در صنعت نفت و گاز. | پالایشگاه‌ها، پتروشیمی عمومی و خطوط انتقال مواد شیمیایی. |
| Class 300 / 600 | ASME B16.5 | ضخامت فلنج بیشتر و سنگین‌تر، تحمل فشارهای سنگین (بیش از ۵۰ بار). | خطوط اصلی لوله گاز، ایستگاه‌های تقویت فشار و بخار سوپرهیت. |
| PN16 / PN40 | DIN (استاندارد اروپایی) | فلنج‌های متریک. (PN16 دقیقاً معادل تحمل ۱۶ بار فشار کاری در دمای نرمال است). | تاسیسات موتورخانه‌ای، آب و فاضلاب، و سیستم‌های چیلر جذبی. |
انواع متریال: شیر توپی فلنج دار استیل، فولادی یا چدنی؟
بدنه شیرهای فلنجی برای تحمل فشارهای بالا معمولاً از طریق ریخته‌گری یکپارچه (Casting) و اتصال فلنج به بدنه در قالب تولید می‌شود. انتخاب متریال باید دقیقاً منطبق با سیال شما باشد:

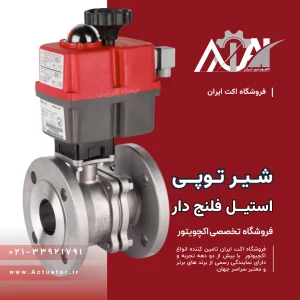

- شیر توپی استیل فلنج دار (SS 304 / 316): ایده‌آل برای محیط‌های اسیدی، خورنده، صنایع داروسازی و خطوطی که نیاز به مقاومت بهداشتی و ضدزنگ دارند.

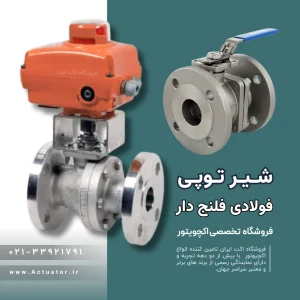

- شیر توپی فولادی فلنج دار (WCB): مقاومت مکانیکی و حرارتی بسیار بالا و قیمت مناسب‌تر از استیل. بهترین گزینه برای نفت، گاز طبیعی و بخار (سیالات غیرخورنده).
- شیر توپی چدنی (Cast Iron): گزینه‌ای اقتصادی‌تر برای سیستم‌های آب و فاضلاب و تاسیسات حرارتی با فشار متوسط (معمولاً با استاندارد PN).
💡 چرا از اتصالات فلنجی استفاده کنیم؟
برخلاف شیرهای جوشی که برای تعویض نیاز به برش‌کاری لوله دارند، یا شیرهای دنده‌ای که در برابر لرزش‌های شدید باز می‌شوند، اتصال فلنجی توسط پیچ‌ومهره و واشر (Gasket) محکم می‌شود. این طراحی باعث می‌شود در صورت نیاز به اورهال سیستم (مثلاً تعویض سیت تفلونی آسیب‌دیده)، تکنسین نت بتواند با باز کردن پیچ‌ها، شیر را در کمترین زمان از خط خارج کرده و جایگزین کند.
اتوماسیون: هوشمندسازی بال ولو فلنجی با اکچویتور
با توجه به اینکه شیرهای فلنج‌دار معمولاً در سایزهای بزرگ (۲ اینچ تا ۱۲ اینچ و بالاتر) نصب می‌شوند، گشتاور مورد نیاز برای چرخاندن اهرم آن‌ها با دست انسان بسیار زیاد و گاهی در فشارهای بالا غیرممکن است. این شیرها عموماً مجهز به پد استاندارد (ISO 5211) هستند که اتوماسیون آن‌ها را واجب و آسان می‌کند:
راهکارهای اتوماسیون برای خطوط فلنج‌دار:
- ایزوله‌سازی فوق‌سریع: با نصب یک اکچویتور پنوماتیک روی این شیر، می‌توانید خطوط پرفشار را در کسری از ثانیه مسدود کنید. استفاده از اکچویتورهای اسکاچ‌‌یوک برای سایزهای بزرگ فلنجی بسیار رایج است.
- کنترل از اتاق فرمان (DCS): برای سایت‌هایی که دسترسی به کمپرسور باد ندارند، استفاده از اکچویتور برقی (به ویژه مدل‌های ضد جرقه و EX برای پالایشگاه‌ها) ایمن‌ترین روش جهت کنترل تدریجی یا On/Off است.
راهنمای خرید و استعلام قیمت شیر توپی فلنج دار
قیمت شیر توپی فلنجی به دلیل مصرف متریال بیشتر در فلنج‌ها و پیچیدگی‌های ریخته‌گری یکپارچه، همواره بالاتر از مدل‌های دنده‌ای هم‌سایز خود است. هنگام خرید، باید مشخصات دقیقی مانند سایز خط، کلاس فشاری دقیق (مثلاً Class 150 یا PN16)، متریال بدنه و نوع سیت و اورینگ را به کارشناس اعلام کنید تا تطابق کامل با دیتاشیت پروژه شما تضمین گردد.
تامین و کوپلینگ تخصصی شیرآلات فلنجی صنعتی
چه نیازمند یک بال ولو فلنجی فولادی کلاس ۳۰۰ برای خطوط بخار باشید و چه یک شیر توپی استیل فلنج‌دار برای انتقال اسید، مهندسان اکت ایران آماده ارائه مشاوره هستند. ما امکان نصب و کالیبراسیون انواع اکچویتور بر روی این شیرها را در کارگاه تخصصی خود فراهم کرده‌ایم تا پکیج اتوماسیون تست‌شده و آماده‌به‌کار را به سایت شما ارسال کنیم.
