شیر پروانه ای ویفری

شیر پروانه ای ویفری (Wafer Butterfly Valve): اقتصادی‌ترین انتخاب برای خطوط لوله

سبک، کم‌جا و ارزان؛ راهنمای خرید و لیست قیمت انواع شیر ویفری

وقتی صحبت از تجهیز خطوط لوله با کمترین هزینه و اشغال فضای ممکن می‌شود، هیچ گزینه‌ای بهتر از شیر پروانه ای ویفری نیست. عبارت “ویفری” (Wafer) به ساختار بدنه این شیر اشاره دارد که مانند یک بیسکویت ویفر، باریک است و بین دو فلنج لوله قرار می‌گیرد (ساندویچ می‌شود).

اگر قصد خرید شیر پروانه ای ویفری را دارید، باید بدانید که این مدل به دلیل استفاده از پیچ‌های بلند مشترک برای اتصال دو فلنج، وزن کمتر و قیمت پایین‌تری نسبت به مدل‌های لاگ (Lug) و فلنج‌دار دارد و برای فشار کاری تا ۱۶ بار (PN16) گزینه‌ای ایده‌آل است.

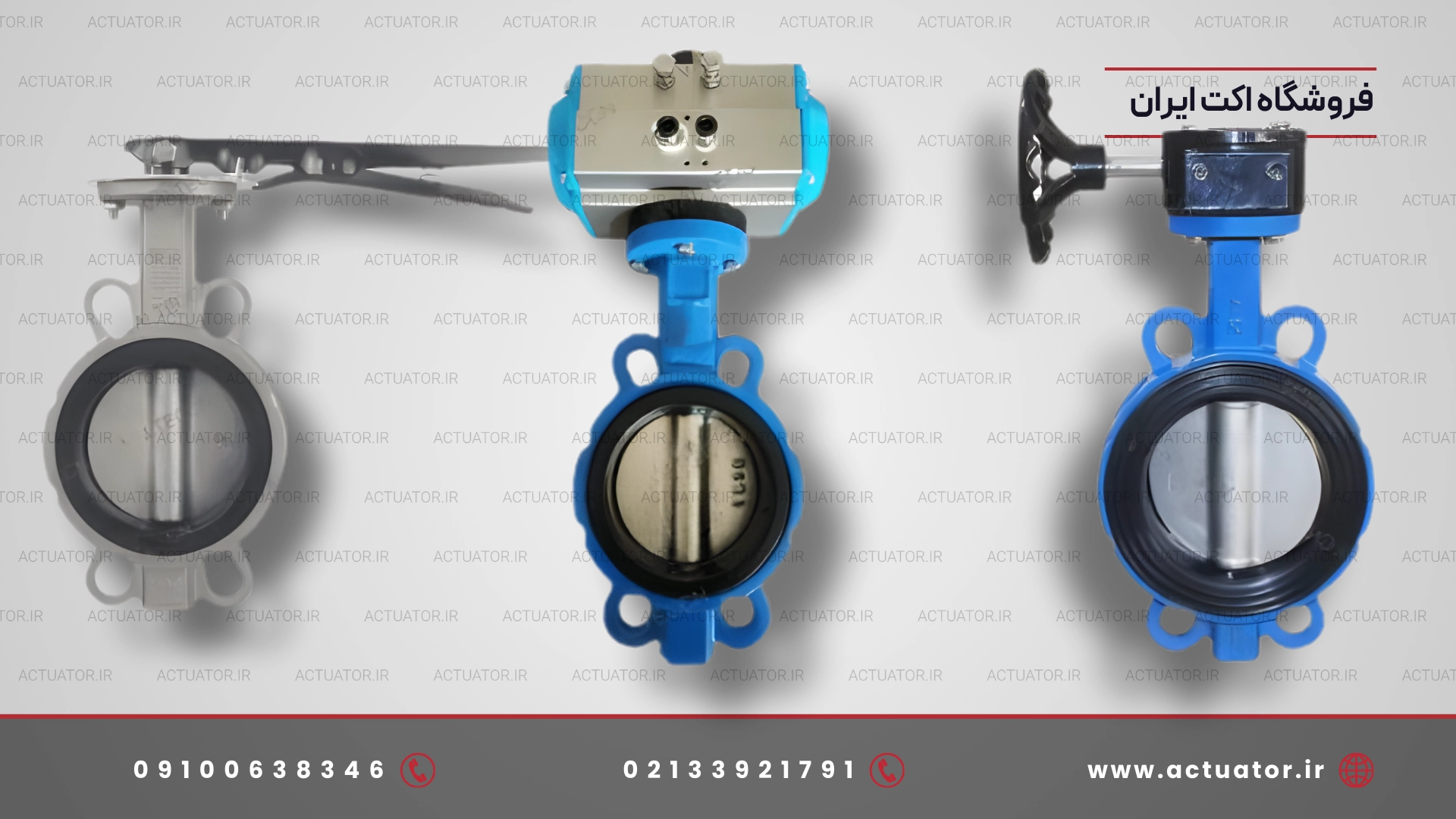

بخش ۱: انواع شیر ویفری بر اساس عملکرد

بسته به سایز لوله و نیاز پروژه، شیرهای ویفری با مکانیزم‌های مختلفی باز و بسته می‌شوند. دو مدل پرتقاضای بازار عبارتند از:

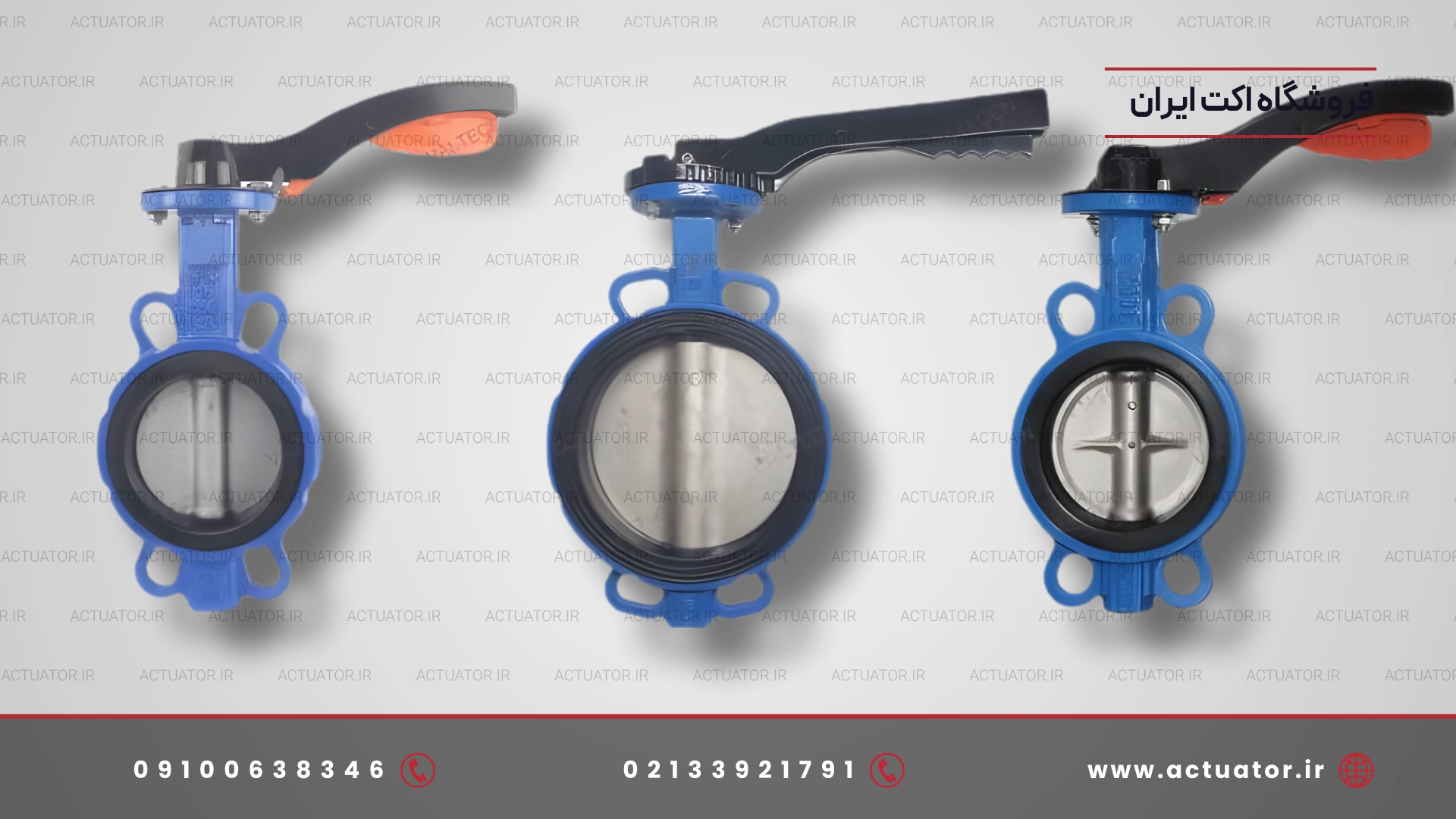

۱. شیر پروانه ای ویفری اهرمی (Lever Operated)

ساده‌ترین و ارزان‌ترین مدل که برای سایزهای کوچک (معمولاً تا ۶ یا ۸ اینچ) استفاده می‌شود. با چرخش ۹۰ درجه‌ای اهرم دستی، دیسک باز یا بسته می‌شود. این مدل سریع‌ترین عملکرد را دارد.

۲. شیر پروانه ای ویفری گیربکس دار (Gearbox Operated)

یکی از کلمات کلیدی مهم در خرید، شیر پروانه ای گیربکس دار است. در سایزهای بزرگ (معمولاً ۸ اینچ و بالاتر)، نیروی سیال پشت دیسک زیاد است و باز کردن شیر با اهرم دستی دشوار یا غیرممکن می‌شود. در اینجا از یک گیربکس حلزونی استفاده می‌شود تا با چرخاندن فلکه، شیر به نرمی و با نیروی کم باز و بسته شود.

بخش ۲: انواع جنس بدنه و دیسک (متریال)

در هنگام استعلام قیمت شیر پروانه ای ویفری، متریال مهم‌ترین فاکتور تعیین‌کننده است. انتخاب جنس اشتباه می‌تواند باعث خوردگی سریع شیر شود.

• بدنه چدنی / دیسک استیل (Cast Iron / SS Disc): پرفروش‌ترین مدل بازار. مناسب برای آب، فاضلاب و مصارف عمومی. دیسک استیل ۳۰۴ یا ۳۱۶ مقاومت خوبی در برابر زنگ‌زدگی دارد.
• بدنه چدنی / دیسک چدنی: ارزان‌ترین گزینه ممکن. معمولاً برای آب‌های غیرخورنده و کشاورزی استفاده می‌شود.
• تمام استیل (CF8M): برای صنایع غذایی، دارویی و سیالات خورنده شیمیایی.
• پلیمری (UPVC): مناسب برای اسیدها و محیط‌هایی که مقاومت شیمیایی بالا نیاز است (معمولاً در استخرها و پتروشیمی).

بخش ۳: جدول سایزهای استاندارد شیر ویفری

شیرهای ویفری در طیف وسیعی از سایزها تولید می‌شوند. یکی از سایزهای بسیار پرکاربرد در موتورخانه‌های ساختمان‌های مسکونی، شیر پروانه ای ویفری ۴ اینچ است. در جدول زیر سایزهای رایج را مشاهده می‌کنید:

نکته: تمامی سایزهای فوق در انبار اکت ایران موجود و آماده ارسال فوری می‌باشند.

بخش ۴: قیمت شیر پروانه ای ویفری و معرفی برندها

بازار ایران میزبان برندهای باکیفیت داخلی و وارداتی است. بسته به بودجه و حساسیت پروژه، می‌توانید یکی از گزینه‌های زیر را انتخاب کنید:

شیر پروانه ای ویفری میراب (Mirab)

شرکت میراب، شناخته‌شده‌ترین نام در صنعت شیرآلات ایران است. قیمت شیر پروانه ای ویفری میراب معمولاً بالاتر از سایر رقبا است، اما کیفیت ساخت بالا، رنگ اپوکسی کوره‌ای و استانداردهای سخت‌گیرانه، آن را به انتخاب اول پروژه‌های دولتی و بزرگ تبدیل کرده است.

شیر پروانه ای ویفری فاراب (Farab)

دیگر برند قدرتمند ایرانی که رقیب مستقیم میراب محسوب می‌شود. شیرهای فاراب تعادل بسیار خوبی بین کیفیت و قیمت ارائه می‌دهند و در تاسیسات ساختمانی بسیار محبوب هستند.

برندهای وارداتی (چینی و ترک)

برای پروژه‌هایی که بودجه محدودتری دارند، شیرهای وارداتی باکیفیت (مانند برندهای چینی درجه یک یا برندهای ترک مثل پروال) گزینه‌هایی اقتصادی هستند که استانداردهای لازم را نیز پاس می‌کنند.

سوالات متداول (FAQ)

۱. تفاوت شیر پروانه ای ویفری و لاگ (Lug) چیست؟

به زبان ساده، شیر ویفری بین دو فلنج “ساندویچ” می‌شود و با پیچ‌های بلند بسته می‌شود. اما شیر لاگ دور تا دور خود سوراخ‌های رزوه شده دارد و به فلنج “پیچ” می‌شود. شیر لاگ برای انتهای خط (End of Line) مناسب است، اما ویفری خیر. (به زودی مقاله کامل مقایسه این دو منتشر می‌شود).

۲. آیا شیر ویفری آب‌بندی کامل (Zero Leakage) انجام می‌دهد؟

بله، اگر لاینر (لاستیک آب‌بندی) شیر از جنس EPDM یا NBR باکیفیت باشد و دیسک به درستی سنتر شده باشد، این شیرها آب‌بندی ۱۰۰٪ را تضمین می‌کنند.

۳. برای نصب شیر ویفری به چه فلنجی نیاز داریم؟

شیرهای ویفری معمولاً با استانداردهای فلنج PN10 و PN16 سازگار هستند. نکته مهم این است که نباید از واشر آب‌بندی (Gasket) بین شیر و فلنج استفاده کنید، زیرا خود لاینر شیر نقش واشر را بازی می‌کند.

۴. آیا برندهای میراب و فاراب اکچویتور خور هستند؟

اکثر مدل‌های جدید این برندها دارای فلنج بالایی استاندارد (ISO Top Flange) هستند که نصب اکچویتور برقی یا پنوماتیک را آسان می‌کند. در غیر این صورت نیاز به ساخت رابط (براکت) خواهد بود که توسط تیم فنی ما انجام می‌شود.
