شیر پروانه ای لاگ

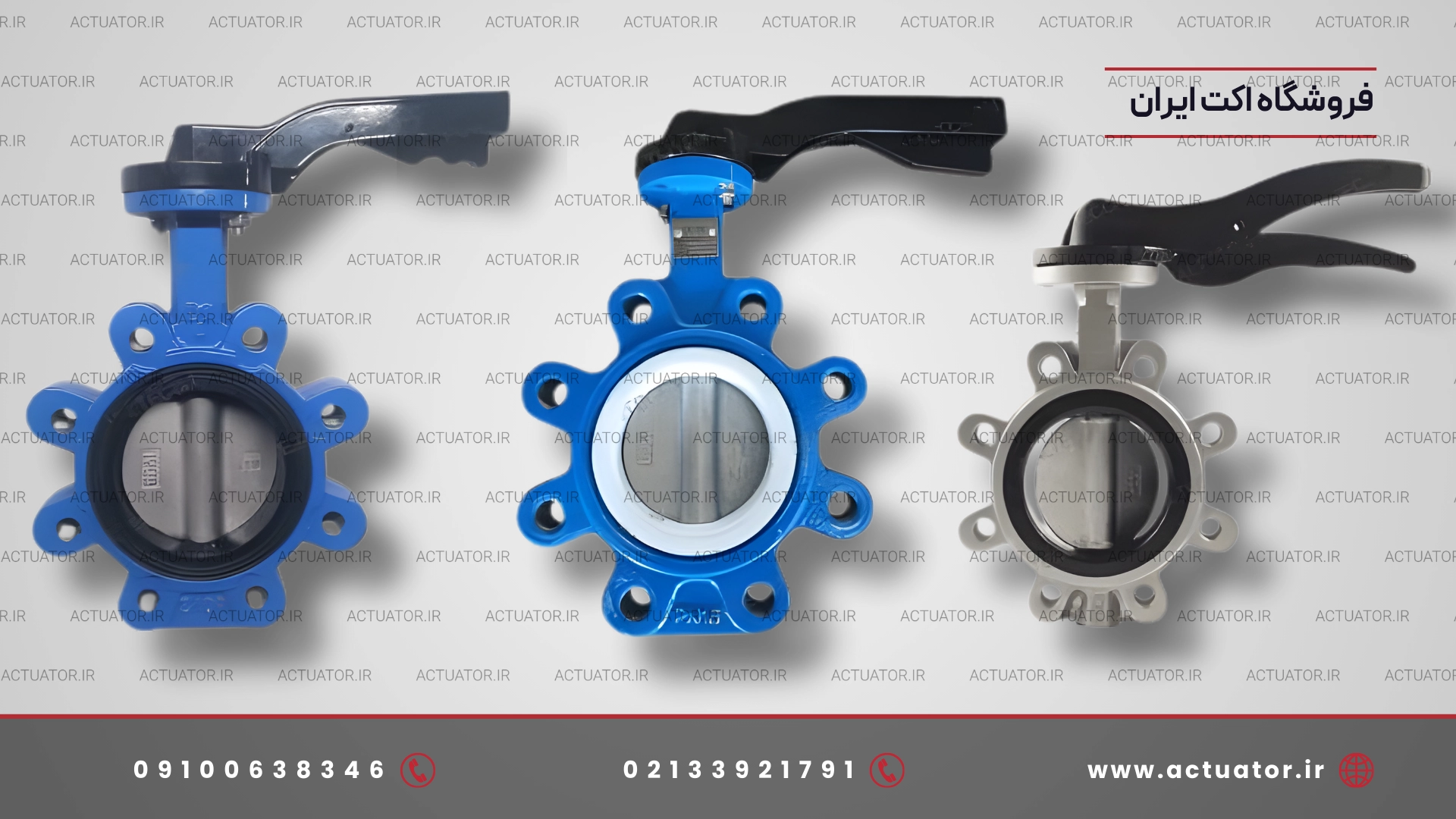

شیر پروانه ای لاگ (Lug Type Butterfly Valve): ایمنی و استقلال در خط لوله

گزینه حرفه‌ای برای قطع و وصل جریان در انتهای خط و فشارهای بالا

در طراحی خطوط لوله صنعتی، گاهی اوقات مدل‌های ساده “ویفری” پاسخگوی نیازهای تعمیراتی و ایمنی نیستند. در این شرایط، شیر پروانه ای لاگ (Lug Type) وارد میدان می‌شود. واژه “Lug” به معنای گوشواره یا برآمدگی است؛ بدنه‌ی این شیرها دارای سوراخ‌های رزوه‌شده (Gussets) دورتادور خود است که باعث می‌شود شیر به جای فشرده شدن بین دو فلنج، به هر فلنج به صورت جداگانه پیچ شود.

اگر برای پروژه‌ای خرید می‌کنید که احتمال باز کردن لوله‌ها در آینده وجود دارد یا نیاز به بستن انتهای خط لوله دارید، خرید شیر پروانه ای لاگ سرمایه‌گذاری هوشمندانه‌ای است که هزینه‌های نگهداری آینده را کاهش می‌دهد.

بخش ۱: مزیت طلایی شیر لاگ؛ قابلیت انتهای خط (End of Line)

مهم‌ترین دلیلی که مهندسان مدل لاگ را به ویفری ترجیح می‌دهند، قابلیت “نصب در انتهای خط” است.

این قابلیت چه کمکی به شما می‌کند؟

فرض کنید نیاز دارید پمپی را برای تعمیرات باز کنید یا لوله‌کشی یک سمت از خط را تغییر دهید. اگر از شیر ویفری استفاده کرده باشید، با باز کردن پیچ‌های فلنج، شیر آزاد شده و کل سیال از سمت دیگر خارج می‌شود (چون شیر بین دو فلنج ساندویچ شده است).

اما در شیر پروانه ای لاگ، چون شیر با پیچ‌های جداگانه به فلنجِ سمتِ مخزن متصل شده است، می‌توانید مهره‌های فلنجِ سمتِ دیگر را باز کنید و لوله را جدا کنید، در حالی که شیر همچنان سر جای خود محکم بسته مانده و جلوی خروج سیال را می‌گیرد. این ویژگی برای ایمنی تعمیرات حیاتی است.

بخش ۲: ساختار و نحوه نصب (تفاوت با ویفری)

شناخت ساختار بدنه، کلید انتخاب درست است. در بازار به این شیرها، شیر پروانه ای دور سوراخ یا “تمام لاگ” نیز می‌گویند.

تفاوت در اتصال:

• در مدل ویفری: پیچ‌های بسیار بلند از سوراخ فلنج اول عبور کرده، از کنار بدنه شیر رد می‌شوند و به فلنج دوم می‌رسند. شیر فقط نقش یک اسپیسر (فاصله‌انداز) را دارد. (مشاهده انواع شیر پروانه ای ویفری)
• در مدل لاگ: بدنه شیر دارای سوراخ‌های قلاویز شده (رزوه دار) است. پیچ‌های کوتاه‌تر از سمت فلنج وارد شده و مستقیماً داخل بدنه شیر بسته می‌شوند.

بخش ۳: مشخصات فنی و متریال

شیرهای لاگ به دلیل کاربرد صنعتی‌تر، معمولاً با متریال‌های مقاوم‌تری عرضه می‌شوند.

بخش ۴: برندها و راهنمای قیمت شیر پروانه ای لاگ

به دلیل فرآیند ماشین‌کاری بیشتر (قلاویز کاری سوراخ‌ها) و وزن بالاتر بدنه، قیمت شیر پروانه ای لاگ معمولاً حدود ۱۵ تا ۳۰ درصد گران‌تر از مدل ویفری مشابه است. اما این هزینه اضافه، ارزش ایمنی بالاتر را دارد.

برندهای موجود در اکت ایران:

• برندهای ایرانی: شیرهای لاگ میراب و فاراب (با کیفیت صادراتی و استاندارد ملی).
• برندهای اروپایی و ترک: برندهایی مانند اوریون (Orion)، پروال (Proval) و کیتز (Kitz) برای پروژه‌های خاص.
• برندهای چینی درجه یک: گزینه‌های اقتصادی با بدنه چدن و دیسک استیل.

سوالات متداول (FAQ)

۱. آیا می‌توان شیر لاگ را جایگزین شیر ویفری کرد؟

بله، از نظر فنی امکان‌پذیر است و اتصال محکم‌تری هم ایجاد می‌کند. اما هزینه آن بیشتر خواهد بود و نصب آن به دلیل نیاز به بستن پیچ‌های بیشتر، زمان‌برتر است.

۲. پیچ مناسب برای شیر پروانه ای لاگ چیست؟

برخلاف مدل ویفری که از “استاد بولت” (پیچ متری) استفاده می‌کند، برای شیر لاگ معمولاً از پیچ‌های “سر شش‌گوش” (Hex Bolt) استفاده می‌شود که طول آن باید متناسب با ضخامت فلنج انتخاب شود.

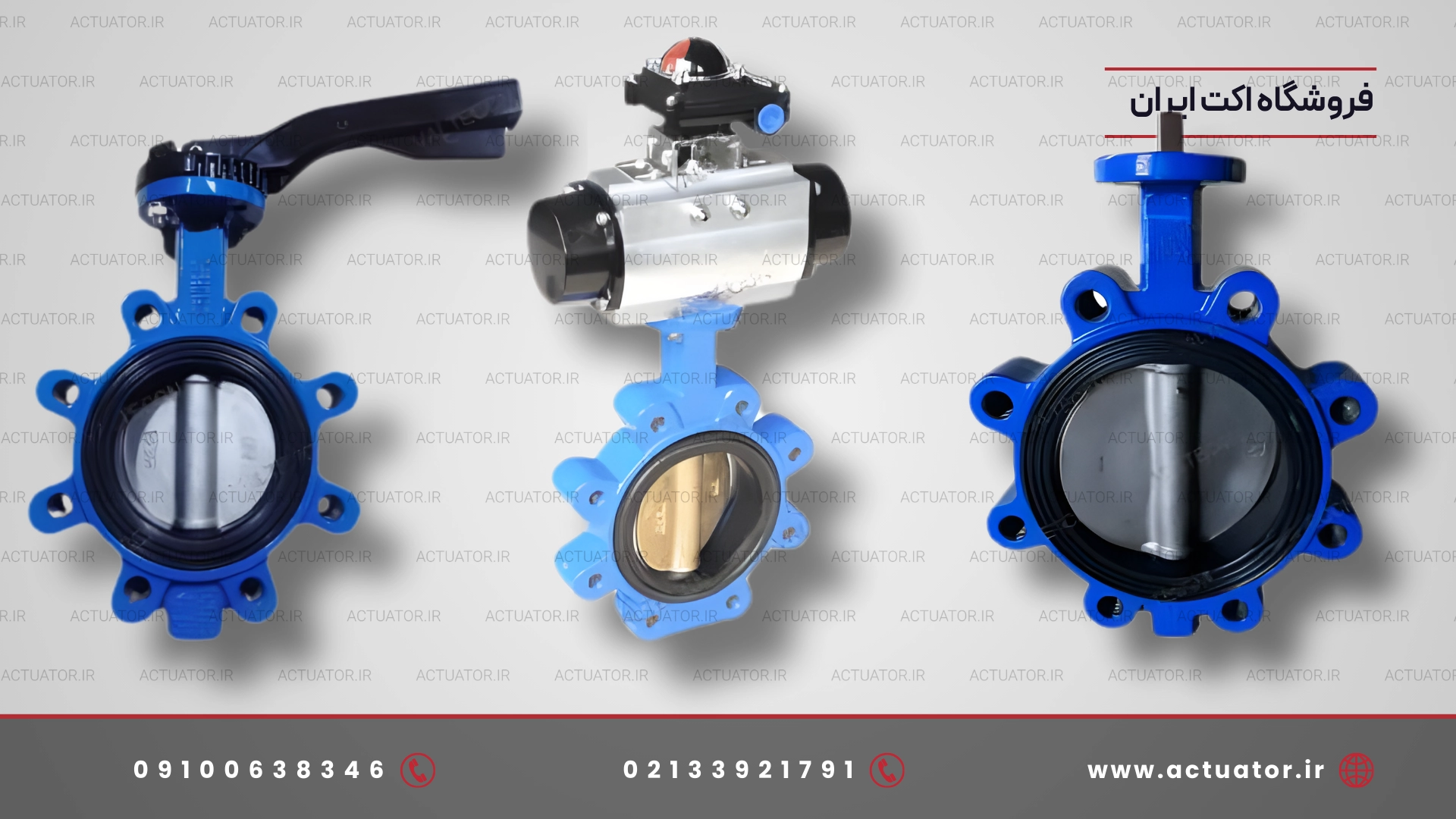

۳. آیا شیر لاگ برای نصب اکچویتور مناسب‌تر است؟

به دلیل اتصال صلب‌تر و محکم‌تر بدنه شیر به لوله، شیرهای لاگ در سایزهای بزرگ و فشارهای بالا، پایداری بهتری در برابر گشتاور اکچویتور دارند و لرزش کمتری منتقل می‌کنند. ( خرید اکچویتور)

۳. برای اکچویتور های پنوماتیکی و برقی چه شیر پروانه ای بخریم؟

اگز فنی نباشید و اطلاعات کافی نداشته باشید ، تنوع بالای شیر های پروانه ای قطعا موجب گیجی شما خواهد شد بنابراین پیشنهاد میکنیم که قبل از هر تصمیمی، با یک کارشناس برای خرید شیر پروانه ای مشورت کنید و یا با مطالعه اطلاعات موجود در صفحه انواع شیرپروانه ای ، اقدامات و پیشنیاز هایی که باید چک شوند را یادبگیرید.
