در دنیای اتوماسیون صنعتی، جایی که برخی عملگرها برای تولید نیروی محض طراحی شده‌اند، دسته‌ای دیگر وجود دارند که وظیفه‌شان کنترل دقیق و هوشمندانه است. اکچویتور دیافراگمی (Diaphragm Actuator)، ابزار دقیق و حساس دنیای عملگرهاست. این تجهیز که تقریباً همیشه به صورت پنوماتیک (با نیروی هوا) کار می‌کند، به طور خاص برای کنترل تدریجی (Modulating) شیرهای کنترلی (Control Valves) در حساس‌ترین فرآیندهای صنعتی مهندسی شده است.

این راهنمای جامع، به زبان ساده و فنی، شما را با اصول کارکرد، مزایای منحصربه‌فرد، انواع، و مشخصات کلیدی این اکچویتورهای تخصصی آشنا می‌کند. با مطالعه این راهنما، درک خواهید کرد که چرا اکچویتور دیافراگمی، انتخاب اول مهندسان ابزار دقیق برای کنترل فرآیند است.

اکچویتور دیافراگمی چیست و چگونه کار می‌کند؟ (اصول کارکرد) 🧠

اکچویتور دیافراگمی پنوماتیک، یک عملگر خطی است که از فشار هوای کنترل‌شده برای ایجاد یک حرکت دقیق و متناسب با سیگنال ورودی استفاده می‌کند. برخلاف اکچویتورهای پیستونی که برای تولید نیروی زیاد طراحی شده‌اند، هدف اصلی در اینجا دقت و حساسیت است.

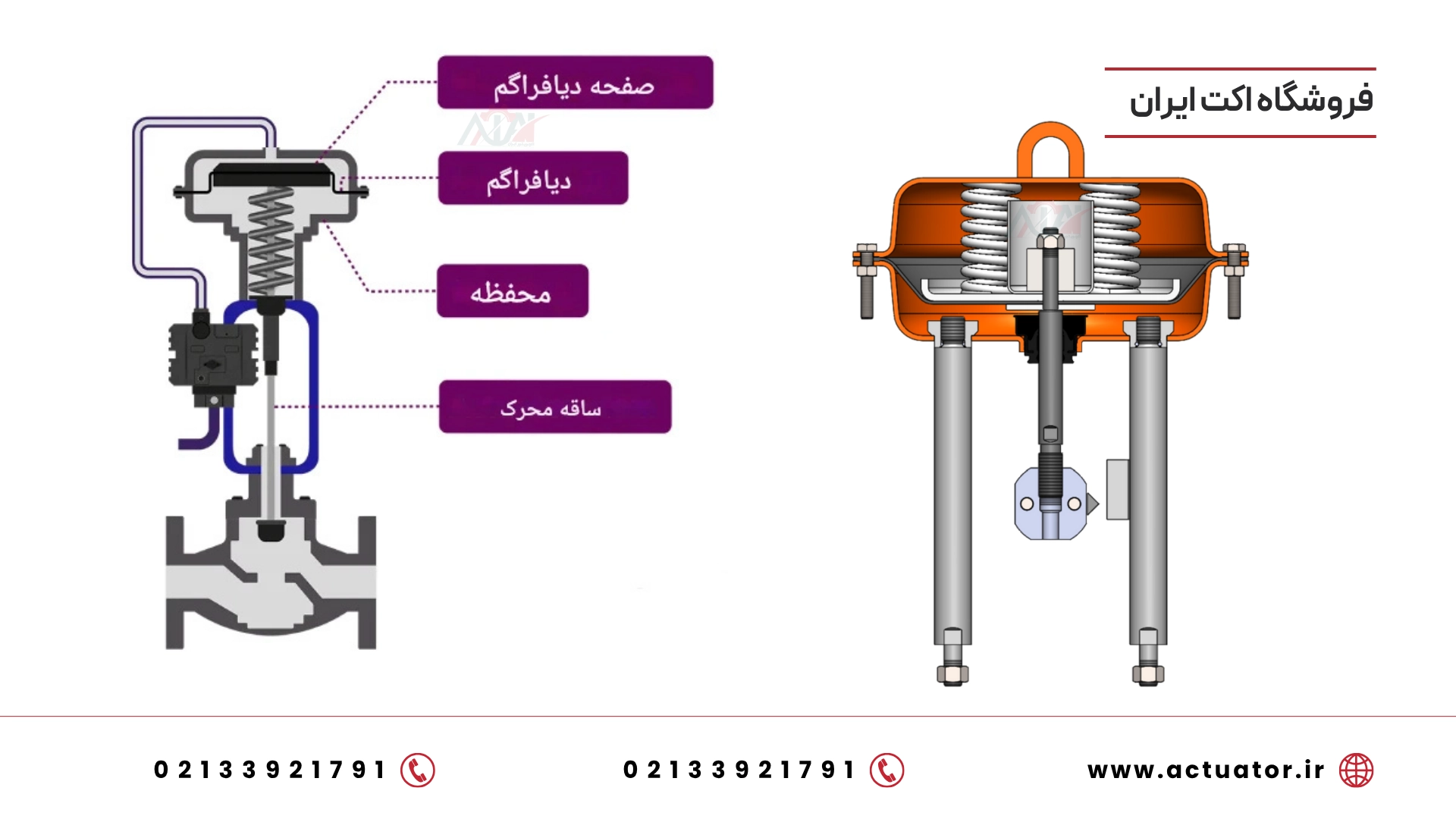

اجزای اصلی یک اکچویتور دیافراگمی:

1. دیافراگم (Diaphragm): یک صفحه لاستیکی منعطف و بزرگ که محفظه بالایی را آب‌بندی می‌کند.
2. فنر (Spring): یک یا چند فنر کالیبره شده که نیرویی مخالف نیروی حاصل از فشار هوا ایجاد می‌کند.
3. میله یا استم (Stem/Rod): شفتی که به مرکز دیافراگم متصل است و حرکت خطی را به شیر منتقل می‌کند.
4. پوسته (Casing/Housing): محفظه فلزی که دیافراگم و فنر را در بر می‌گیرد.

اصل عملکرد بر اساس تعادل نیروها (Force Balance) است: هوای فشرده با فشار متغیر (مثلاً از یک پوزیشنر) به سطح بالایی دیافراگم اعمال می‌شود. به دلیل سطح مقطع بزرگ دیافراگم، حتی فشار کم نیز نیروی قابل توجهی ایجاد می‌کند (F = P × A). این نیرو، دیافراگم و استم متصل به آن را به سمت پایین حرکت داده و همزمان فنر را فشرده می‌کند. موقعیت نهایی استم، نقطه‌ای است که در آن نیروی حاصل از فشار هوا با نیروی مخالف فنر به تعادل می‌رسد. با تغییر جزئی در فشار هوا، این نقطه تعادل تغییر کرده و موقعیت استم با دقت بسیار بالایی تنظیم می‌شود.

قلب تپنده کنترل دقیق: چرا از اکچویتور دیافراگمی استفاده می‌شود؟ ✅

استفاده گسترده از این نوع اکچویتور در کنترل فرآیند، به دلیل مزایای منحصربه‌فرد زیر است:

• حساسیت و دقت بالا (High Sensitivity): به لطف سطح مقطع بزرگ دیافراگم، این عملگرها می‌توانند به کوچکترین تغییرات در فشار سیگنال هوا واکنش نشان داده و موقعیت شیر را با دقت بسیار بالایی تنظیم کنند.
• اصطکاک و پسماند بسیار کم (Low Friction & Hysteresis):** در این مکانیزم، هیچ‌گونه سیل پیستونی وجود ندارد که با دیواره سیلندر در تماس باشد. این امر اصطکاک را تقریباً به صفر رسانده و باعث می‌شود حرکت بسیار نرم و با تکرارپذیری بالایی انجام شود.
• عملکرد خطی و قابل پیش‌بینی (Linear Performance): رابطه بین فشار هوای ورودی و موقعیت استم تقریباً خطی است. این ویژگی، کنترل پایدار حلقه کنترل (Control Loop) را بسیار ساده‌تر می‌کند.
• عملکرد Fail-Safe ذاتی و قابل اعتماد:** فنر داخلی، یک مکانیزم بازگشت ایمن (Fail-Safe) بسیار ساده و قابل اعتماد را فراهم می‌کند. در صورت قطع فشار هوا، فنر به طور خودکار شیر را به موقعیت ایمن (کاملاً باز یا کاملاً بسته) بازمی‌گرداند.

بررسی عمیق انواع اکچویتور دیافراگمی

انتخاب بین عملکرد مستقیم و معکوس، جهت حرکت استم و در نتیجه حالت ایمن (Fail-Safe) شیر را تعیین می‌کند.

۱. عملکرد مستقیم (Direct Acting)

این مدل، رایج‌ترین نوع اکچویتور دیافراگمی است. در این طراحی، فنر در زیر دیافراگم قرار دارد و هوا از بالا به آن اعمال می‌شود.

• عملکرد: با افزایش فشار هوا، استم به سمت پایین (Extend) حرکت می‌کند.
• حالت ایمن (Fail-Safe): در صورت قطع فشار هوا، نیروی فنر استم را به سمت بالا (Retract) بازمی‌گرداند.

۲. عملکرد معکوس (Reverse Acting)

در این مدل، ساختار داخلی برعکس است. فنر در بالای دیافراگم قرار دارد و هوا از زیر به آن اعمال می‌شود.

• عملکرد: با افزایش فشار هوا، استم به سمت بالا (Retract) حرکت می‌کند.
• حالت ایمن (Fail-Safe): در صورت قطع فشار هوا، نیروی فنر استم را به سمت پایین (Extend) بازمی‌گرداند.

مشخصات فنی کلیدی در انتخاب اکچویتور دیافراگمی 📊

برای انتخاب صحیح یک اکچویتور دیافراگمی، باید با پارامترهای فنی کلیدی آن آشنا باشید.

مساحت مؤثر دیافراگم (Effective Diaphragm Area)

این پارامتر نشان‌دهنده سطحی از دیافراگم است که فشار هوا به آن نیرو وارد می‌کند و مهم‌ترین عامل در تعیین نیروی خروجی اکچویتور است (F = P × A). هرچه مساحت دیافراگم بزرگتر باشد، نیروی تولیدی بیشتر خواهد بود.

محدوده فنر (Spring Range)

این یکی از مهم‌ترین مشخصات است. محدوده فنر، بیانگر میزان فشار هوایی است که برای حرکت کامل استم از ابتدا تا انتهای کورس، در برابر نیروی فنر، لازم است. این محدوده معمولاً به صورت دو عدد بیان می‌شود، مثلاً 0.4 تا 2 بار (bar). این یعنی:

• در فشار 0.4 بار، استم شروع به حرکت می‌کند.
• در فشار 2 بار، به انتهای کورس خود می‌رسد.

این محدوده باید با سیگنال خروجی پوزیشنر یا کنترلر شما هماهنگ باشد.

کورس حرکت (Travel / Stroke)

این پارامتر، حداکثر فاصله خطی است که استم اکچویتور می‌تواند طی کند (مثلاً 30 میلی‌متر) و باید با کورس شیر کنترلی مطابقت داشته باشد.

متریال (Materials)

جنس قطعات، به خصوص دیافراگم، در سازگاری با شرایط محیطی و دمایی اهمیت دارد. دیافراگم‌ها معمولاً از الاستومرهای تقویت‌شده مانند NBR، EPDM یا نئوپرن ساخته می‌شوند.

کاربرد تخصصی: اکچویتور دیافراگمی در کنترل ولوها 밸

اکچویتورهای دیافراگمی تقریباً به صورت انحصاری برای کار با شیرهای کنترلی با حرکت خطی (Linear Globe Control Valves) طراحی شده‌اند. ترکیب حساسیت این اکچویتورها با مشخصه جریان دقیق شیرهای کنترلی، یک ابزار قدرتمند برای کنترل تدریجی فرآیندهای صنعتی ایجاد می‌کند.

صنایع کلیدی استفاده‌کننده:

• صنایع نفت، گاز و پتروشیمی: برای کنترل دقیق حلقه‌های دما، فشار و جریان.
• نیروگاه‌ها: برای کنترل جریان بخار به توربین‌ها و آب تغذیه بویلرها.
• صنایع شیمیایی: برای کنترل دوزینگ و ترکیب مواد اولیه با دقت بالا.
• سیستم‌های تهویه مطبوع (HVAC): در مقیاس بزرگ برای کنترل شیرهای آب گرم و سرد.

بهترین برند های اکچویتور دیافراگمی

اکچویتور های دیافراگمی توسط ده ها برند برتر تولید و عرضه میشوند که در ادامه سه برند محبوب اکچویتور دیافراگمی را برای شما مقایسه کردیم تا اگر قصد خرید اکچویتور دارید؟ بتوانید به راحتی مقایسه و انتخاب کنید. همچنین میتوانید برای دریافت استعلام قیمت  و مشاوره برای انتخاب و خرید اکچویتور دیافراگمی مناسب سیستم خود با مشاورین اکتیران تماس حاصل کنید.

نتیجه‌گیری و سوالات متداول

اکچویتور دیافراگمی یک ابزار تخصصی و دقیق در دنیای اتوماسیون است. این عملگر که برای تولید نیروی محض ساخته نشده، در عوض، برای کنترل هوشمندانه و دقیق فرآیندها مهندسی شده است و به همین دلیل، انتخاب اول برای کاربردهای حیاتی کنترل تدریجی (Modulating) است.

۱. چگونه بین اکچویتور مستقیم (Direct-Acting) و معکوس (Reverse-Acting) انتخاب کنم؟

انتخاب شما بستگی به حالت ایمن (Fail-Safe) مورد نیاز برای شیر دارد. شما باید تصمیم بگیرید که در صورت قطع شدن هوا، شیر باید باز بماند یا بسته شود و بر اساس آن، ترکیب مناسب از شیر و اکچویتور را انتخاب کنید.

۲. آیا می‌توانم از اکچویتور دیافراگمی برای شیر توپی یا پروانه‌ای استفاده کنم؟

عموماً خیر. اکچویتورهای دیافراگمی حرکت خطی تولید می‌کنند و برای شیرهای خطی مانند شیرهای بشقابی (Globe Valves) مناسبند. شیرهای توپی و پروانه‌ای نیاز به حرکت دورانی دارند.

۳. رایج‌ترین اقدام تعمیر و نگهداری برای این اکچویتورها چیست؟

رایج‌ترین اقدام پس از سال‌ها کارکرد، تعویض دیافراگم لاستیکی است که ممکن است به مرور زمان فرسوده شود.

۴. آیا همیشه به پوزیشنر در کنار اکچویتور دیافراگمی نیاز است؟

برای کاربردهای کنترل دقیق و تدریجی (Modulating)، استفاده از پوزیشنر تقریباً همیشه ضروری است تا از قرارگیری دقیق شیر در موقعیت مطلوب اطمینان حاصل شود.
