اکچویتور دابل اکت (دواثره) چیست؟ راهنمای کامل، مزایا و کاربردها

راهنمای جامع اکچویتور دابل اکت (دواثره)

قدرت، کنترل و کارایی: چرا دابل اکت انتخاب اول بسیاری از صنایع است؟

در دنیای اتوماسیون پنوماتیک، عملگرها بر اساس نحوه عملکردشان به دو دسته اصلی تقسیم می‌شوند. در حالی که اکچویتورهای فنر برگشت (سینگل اکت) وظیفه تامین ایمنی را بر عهده دارند، اکچویتور دابل اکت (Double Acting Actuator) یا دواثره، به عنوان “اسب کاری” قدرتمند، دقیق و کارآمد صنعت شناخته می‌شود. این نوع اکچویتور، انتخاب استاندارد برای طیف وسیعی از کاربردهای اتوماسیون، از کنترل‌های ساده تا فرآیندهای پیچیده درصدی است.

اگر در فرآیند انتخاب اکچویتور هستید، درک عمیق از نحوه کار، مزایا و ملاحظات اکچویتور دابل اکت برای یک تصمیم‌گیری مهندسی صحیح، حیاتی است. این راهنما به صورت کامل به این موضوع می‌پردازد.

بخش ۱: اکچویتور دابل اکت (دواثره) چیست؟

اکچویتور دابل اکت (Double Acting)، که در فارسی به آن عملگر دواثره یا دوکاره نیز گفته می‌شود، یک دستگاه پنوماتیک است که برای حرکت در هر دو جهت (یعنی هم برای باز کردن شیر و هم برای بسته کردن آن) از نیروی هوای فشرده استفاده می‌کند.

برخلاف اکچویتورهای سینگل اکت (فنر برگشت) که برای بازگشت به حالت اولیه به نیروی فنر متکی هستند، مدل دابل اکت فاقد فنرهای بازگرداننده است. این تفاوت ساده در طراحی، منجر به مجموعه‌ای از مزایا و کاربردهای کاملاً متفاوت می‌شود.
توجه :در اکچویتور های دبل اکت باید از شیر برقی های 5 به 2 استفاده شود. ( پنج پورت و دو وضعیت )

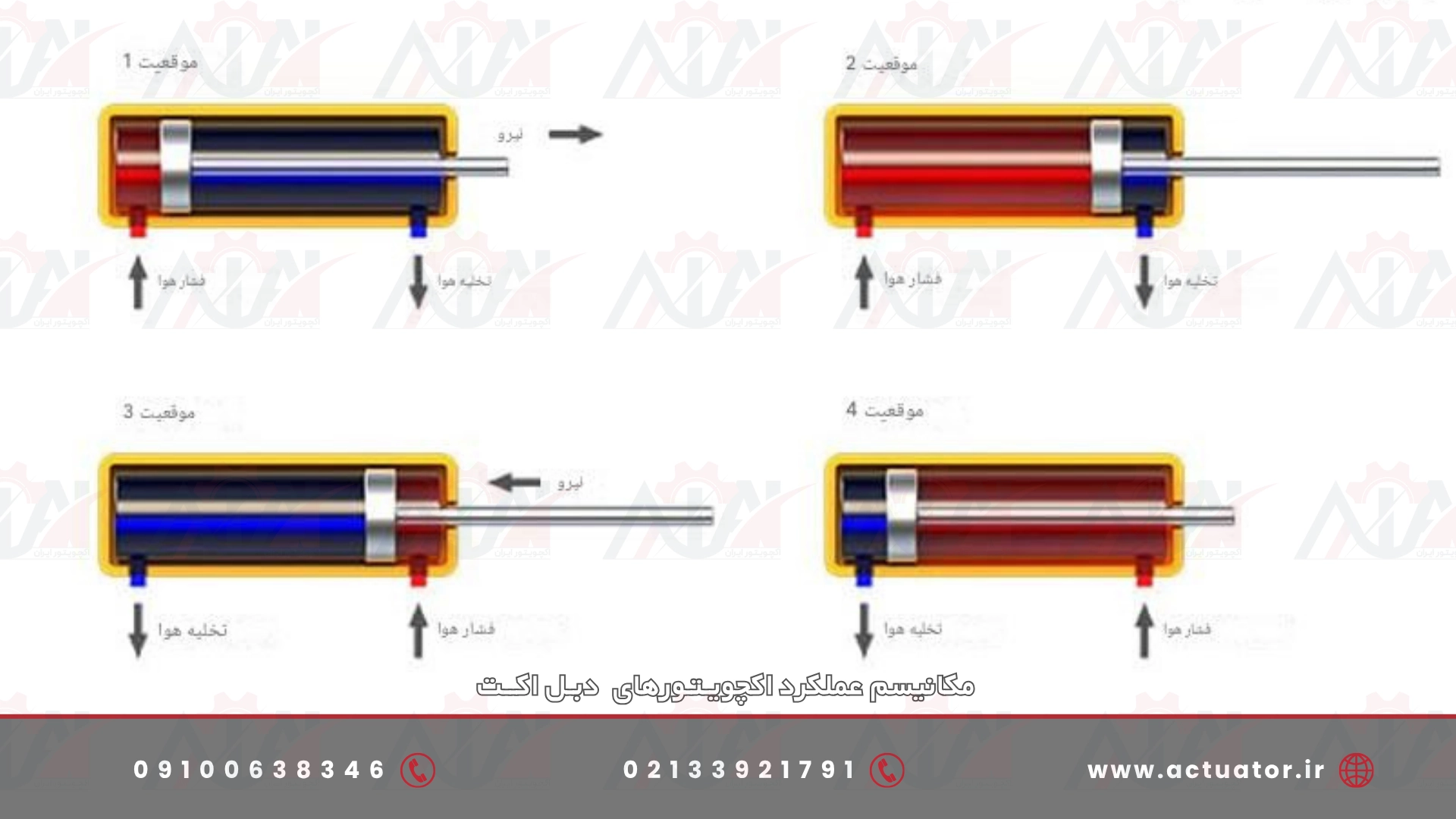

بخش ۲: نحوه کارکرد دقیق (عملکرد با دو فرمان هوا)

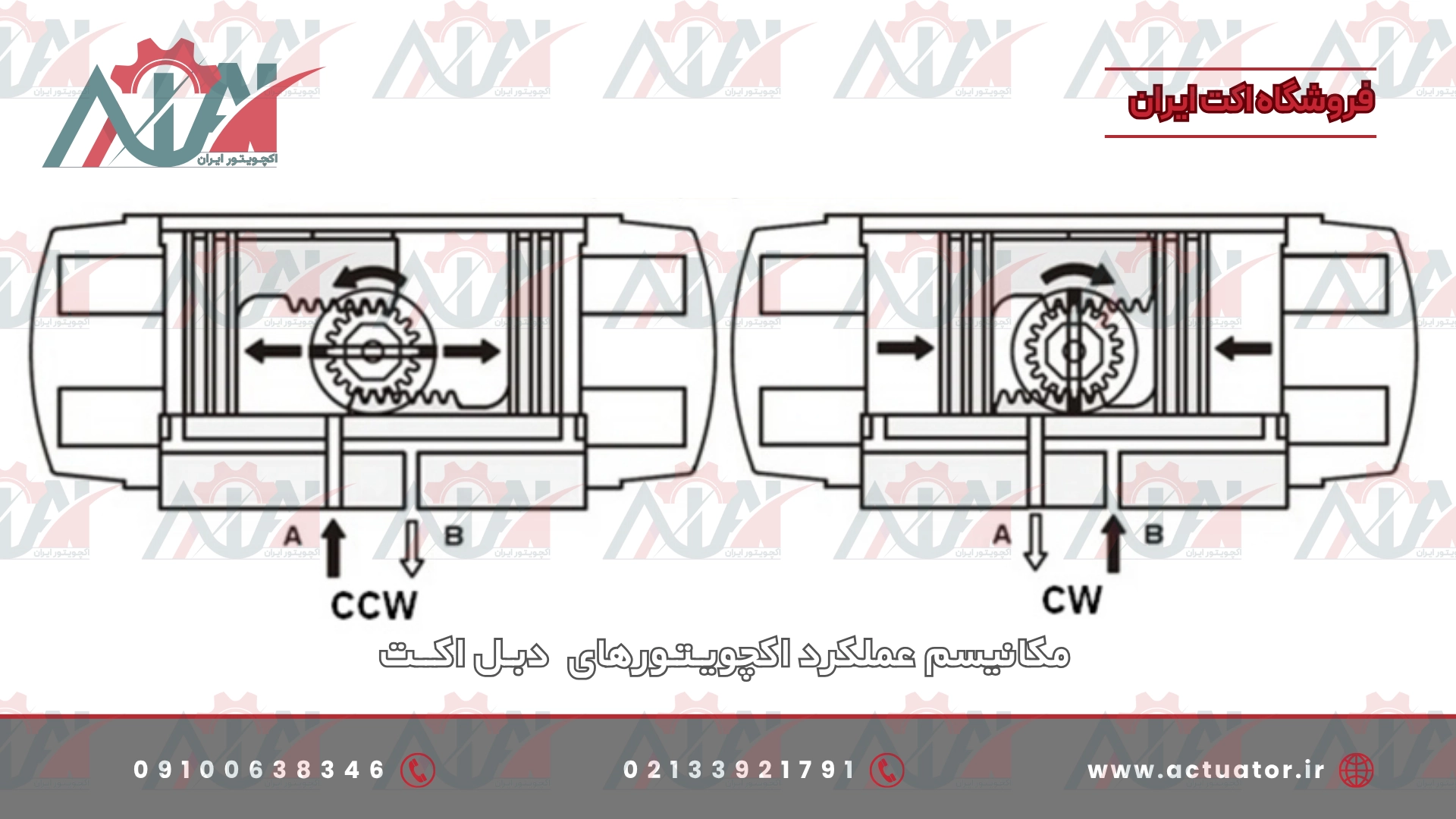

اکچویتور پنوماتیک دابل اکت (در مدل‌های رایج روتاری) دارای دو پورت ورودی/خروجی هوا است که معمولاً با نام‌های پورت A و پورت B شناخته می‌شوند و به دو محفظه جداگانه در دو طرف پیستون‌ها متصل هستند.

1. حرکت در جهت اول (مثلاً بستن شیر):
   • هوای فشرده از طریق شیر برقی به پورت A هدایت می‌شود.
   • فشار هوا، پیستون‌ها را به حرکت در می‌آورد (مثلاً به سمت مرکز).
   • این حرکت خطی پیستون‌ها، از طریق مکانیزم رک و پینیون، به شفت خروجی (پینیون) منتقل شده و آن را ۹۰ درجه می‌چرخاند (شیر بسته می‌شود).
   • همزمان، هوای محبوس شده در محفظه دیگر، از طریق پورت B خارج شده و به اگزوز شیر برقی هدایت می‌شود.
2. حرکت در جهت دوم (مثلاً باز کردن شیر):
   • فرمان کنترلر عوض می‌شود؛ شیر برقی مسیر هوا را تغییر می‌دهد.
   • هوای فشرده به پورت B هدایت می‌شود.
   • فشار هوا، پیستون‌ها را در جهت مخالف (مثلاً به سمت بیرون) به حرکت در می‌آورد.
   • شفت خروجی ۹۰ درجه در جهت معکوس می‌چرخد (شیر باز می‌شود).
   • هوای محبوس شده در محفظه اول، اکنون از طریق پورت A تخلیه می‌شود.

نکته کلیدی این است که برای هر تغییر موقعیت، یک فرمان هوای فعال مورد نیاز است.

بخش ۳: مزایای کلیدی اکچویتور دابل اکت (چرا انتخاب اول است؟)

محبوبیت گسترده اکچویتورهای دواثره در صنعت به دلیل مزایای فنی و اقتصادی متعدد آن‌هاست:

۱. گشتاور خروجی بالاتر (نسبت به سایز مشابه)

این مهم‌ترین مزیت مدل دابل اکت است. در یک اکچویتور سینگل اکت، بخش قابل توجهی از نیروی هوا (گاهی تا ۵۰٪) صرف فشرده کردن فنرهای قدرتمند داخلی می‌شود. اما در مدل دابل اکت، فنری برای غلبه وجود ندارد و ۱۰۰٪ نیروی هوای فشرده مستقیماً به گشتاور چرخشی تبدیل می‌شود. در نتیجه، یک اکچویتور دابل اکت سایز ۱۰۰ گشتاور بسیار بیشتری نسبت به یک اکچویتور سینگل اکت سایز ۱۰۰ تولید می‌کند.

۲. ابعاد کوچکتر و وزن کمتر (در گشتاور یکسان)

این مزیت، نتیجه مستقیم مزیت اول است. فرض کنید شما برای باز کردن شیر خود به 1000Nm گشتاور نیاز دارید. برای رسیدن به این گشتاور، ممکن است به یک اکچویتور دابل اکت سایز 160 نیاز داشته باشید، اما برای تامین همین گشتاور با مدل سینگل اکت (به دلیل وجود فنر)، شاید مجبور به استفاده از سایز 190 یا 210 شوید. بنابراین، مدل دابل اکت راه‌حلی بسیار جمع‌وجورتر (Compact) و سبکتر است.

۳. کنترل کامل در هر دو جهت (ایده‌آل برای کنترل درصدی)

از آنجایی که نیرو در هر دو جهت باز و بسته شدن به صورت فعال اعمال می‌شود، اکچویتور دابل اکت کنترل بسیار پایداری دارد. این ویژگی آن را به تنها گزینه پنوماتیک برای کاربردهای کنترل درصدی (Modulating) تبدیل می‌کند. اکچویتور دابل اکت در ترکیب با یک پوزیشنر، می‌تواند موقعیت شیر را با دقت بالا در حالت‌های میانی (مانند ۳۰٪، ۶۵٪، یا هر درصد دلخواه) نگه دارد.

۴. هزینه اولیه پایین‌تر

به طور کلی، به دلیل ساختار مکانیکی ساده‌تر و عدم استفاده از مجموعه‌های فنری آلیاژی که ساخت گران‌قیمتی دارند، هزینه خرید اولیه یک اکچویتور دابل اکت به طور قابل توجهی کمتر از مدل سینگل اکت هم‌سایز آن است.

در بخش بعدی، به ملاحظات و معایب این نوع اکچویتور خواهیم پرداخت.

بخش ۴: معایب و ملاحظات مهم (چه زمانی انتخاب نکنیم؟)

با وجود تمام مزایا، اکچویتورهای دابل اکت دارای ملاحظات مهمی هستند که باید قبل از انتخاب، به آن‌ها توجه ویژه‌ای داشت.

ملاحظه اصلی: عدم وجود حالت ایمن (Fail-Safe) ذاتی

این مهم‌ترین تفاوت و نقطه ضعف مدل دابل اکت در مقایسه با مدل فنر برگشت است. در صورت قطع ناگهانی فشار هوا یا برق سیستم کنترل، اکچویتور دابل اکت نیروی محرکه خود را از دست داده و فنری برای بازگرداندن آن به حالت اولیه وجود ندارد. در نتیجه، اکچویتور دقیقاً در همان موقعیتی که در لحظه قطع انرژی قرار داشته، متوقف می‌شود (Fail-in-Place).

• اگر شیر ۷۰٪ باز باشد: شیر در همان ۷۰٪ باز باقی می‌ماند.
• اگر شیر کاملاً بسته باشد: بسته باقی می‌ماند.

این ویژگی در بسیاری از فرآیندهای ایمنی-بحرانی (مانند خطوط انتقال گاز یا مواد شیمیایی خطرناک که باید در مواقع اضطراری به سرعت بسته شوند) یک نقطه ضعف بزرگ محسوب می‌شود و استفاده از این مدل را غیرممکن می‌سازد.

مصرف هوای فشرده بیشتر

از آنجایی که اکچویتور دابل اکت برای هر دو حرکت رفت و برگشت به هوای فشرده نیاز دارد، مصرف هوای آن در هر سیکل کاری کامل، تقریباً دو برابر مدل سینگل اکت است. این موضوع در درازمدت می‌تواند هزینه‌های عملیاتی مربوط به کمپرسورها را افزایش دهد.

بخش ۵: شیربرقی مناسب اکچویتور دابل کدام است؟

نقش حیاتی شیر برقی ۵/۲ در اکچویتور دبل

اگر سوال شما هم این است که کدام شیر برقی مناسب نصب و استفاده در  اکچویتور های دبل است و یا برعکس! اکچویتور های دبل چه شیر برقی نیاز دارند؟  پاسخ در اینجاست!
برای کنترل یک اکچویتور دابل اکت، شما به یک شیر برقی نیاز دارید که بتواند به صورت متناوب، هوا را به پورت A فرستاده و پورت B را تخلیه کند و سپس این فرآیند را برعکس نماید. برای این کار، از یک شیر برقی ۵/۲ راهه استفاده می‌شود.

این شیر برقی دارای ۵ پورت است:

• ۱ پورت ورودی (P): برای اتصال هوای فشرده.
• ۲ پورت خروجی (A و B): برای اتصال به دو پورت اکچویتور.
• ۲ پورت تخلیه (R و S): برای خروج هوای محبوس شده از اکچویتور.

درک این موضوع برای نصب صحیح اکچویتور پنوماتیک بسیار مهم است.

بخش ۶: کاربردهای واقعی (مثال‌های عملی)

برای درک بهتر اینکه چرا و کجا از اکچویتور دابل اکت استفاده می‌شود، به چند مثال واقعی می‌پردازیم:

مثال ۱: کنترل دقیق دمای راکتور (کاربرد کنترلی)

• سناریو: یک راکتور شیمیایی برای ثابت نگه داشتن دما، نیاز به تنظیم مداوم جریان بخار ورودی دارد. این کار باید به صورت درصدی (مثلاً ۳۰٪، ۳۵٪، ۳۲٪) انجام شود.
• چرا دابل اکت؟ در اینجا ایمنی (Fail-Safe) اولویت نیست، بلکه دقت کنترل حیاتی است. یک اکچویتور دابل اکت به همراه یک پوزیشنر نصب می‌شود. پوزیشنر سیگنال 4-20mA را از سنسور دما دریافت کرده و با اعمال فشار دقیق به هر دو سمت اکچویتور، آن را با دقت بالا در موقعیت مورد نظر (مثلاً ۳۲٪) نگه می‌دارد. اکچویتور سینگل اکت به دلیل نیروی مخالف و غیرخطی فنر، برای این سطح از دقت مناسب نیست.

مثال ۲: اتوماسیون شیرهای توپی سایز بزرگ (کاربرد قدرتی)

• سناریو: یک شیر توپی ۱۰ اینچی در یک تصفیه‌خانه آب باید اتوماتیک شود. شیر در یک مکان امن نصب شده و نیاز به حالت Fail-Safe ندارد. محاسبات نشان می‌دهد شیر به 2000Nm گشتاور نیاز دارد.
• چرا دابل اکت؟ اگر بخواهیم از اکچویتور فنربرگشت (سینگل اکت)  برای تامین 2000Nm گشتاور (با در نظر گرفتن نیروی فنر) استفاده کنیم، به یک اکچویتور بسیار بزرگ، سنگین و گران‌قیمت نیاز خواهیم داشت. اما یک اکچویتور دابل اکت با سایز بسیار کوچکتر و وزن کمتر می‌تواند به راحتی این گشتاور را تامین کند. در اینجا، ابعاد کوچکتر و هزینه اولیه پایین‌تر، مزیت اصلی انتخاب دابل اکت است.

مثال ۳: فرآیند بچینگ (Batch Process) (کاربرد Fail-in-Place)

• سناریو: در یک کارخانه مواد غذایی، یک شیر در حال پر کردن یک مخزن با مقدار دقیقی از یک مایع است. ناگهان برق سیستم کنترل قطع می‌شود.
• چرا دابل اکت؟ اگر از اکچویتور سینگل اکت Fail-Close استفاده می‌شد، شیر بلافاصله بسته شده و فرآیند بچینگ ناقص می‌ماند. اگر Fail-Open بود، مخزن سرریز می‌کرد. اما اکچویتور دابل اکت به دلیل ویژگی Fail-in-Place، در همان موقعیت (مثلاً ۴۰٪ باز) باقی می‌ماند. این به اپراتورها اجازه می‌دهد تا پس از وصل مجدد برق، فرآیند را دقیقاً از همانجایی که متوقف شده بود، ادامه دهند و محصول هدر نرود.

بخش ۷: بهترین برند های اکچویتور دبل

برند های متعددی اقدام اکچویتور های دبل میکنند ( تقربیا همه برند های تولید کننده اکچویتور ) اما قطعا کیفیت های مختلفی رو میتوانید در این بازار گسترده پیدا کنید. پس اگر قصد خرید اکچویتور دبل باکیفیت و با دوام دارید میتوانید از میان برند های برتر که اینجا معرفی میکنیم یکی را انتخاب کنید. همچنین میتوانید به صفحه اختصاصی اون برند رفته و مدل ها ، سایز ها و مشخصات فنی بیشتری را مطالعه کنید تا بهترین انتخاب و جمع بندی را انجام دهید.

بهترین برند های اکچویتور های دبل یا همان دو اثره | دو عملکردی

این برند ها عبارتند از :

• اکچویتور های پنوماتیک نوجیکس
• اکچویتور پنوماتیک پروال
• اکچویتور دبل برند فستو
• اکچویتور دو اثره برند تورک
• اکچویتور دوعملکردی برند اکوایر
• اکچویتور دبل ساخت روتورک
• اکچویتور دبل آئوموتو
• اکچویتور دبل آلفایر
• اکچویتور دابل والبیا

بخش 8: نتیجه‌گیری و سوالات متداول

اکچویتور دابل اکت (دواثره)، راه‌حلی قدرتمند، کارآمد، اقتصادی و دقیق برای اتوماسیون صنعتی است. این عملگرها، انتخاب استاندارد برای تمامی کاربردهای کنترل درصدی (Modulating) و همچنین کاربردهای قطع و وصلی هستند که در آن‌ها، ایمنی Fail-Safe یک الزام مطلق نیست. با درک صحیح ملاحظات مربوط به آن، می‌توانید از مزایای بی‌شمار این اسب کاری اتوماسیون در پروژه‌های خود بهره‌مند شوید.

۱. آیا می‌توان یک اکچویتور دابل اکت را به حالت Fail-Safe مجهز کرد؟

بله، اما پیچیده و گران است. این کار معمولاً با استفاده از یک سیستم جانبی شامل یک مخزن هوای فشرده ذخیره و شیرهای پایلوت اضافی انجام می‌شود که در صورت قطع برق، هوای ذخیره شده را برای یک بار حرکت اضطراری به اکچویتور هدایت می‌کنند. در ۹۹٪ موارد، استفاده از اکچویتور سینگل اکت ساده‌تر و اقتصادی‌تر است.

۲. اگر اکچویتور دابل اکت در آخرین موقعیت می‌ماند، چگونه در حالت عادی کار می‌کند؟

این اکچویتور فقط در صورت قطع کامل فشار هوا در آخرین موقعیت می‌ماند. در حالت کار عادی، شیر برقی ۵/۲ همیشه یکی از پورت‌ها را تحت فشار و دیگری را در حال تخلیه نگه می‌دارد و به این ترتیب، موقعیت شیر (کاملاً باز یا کاملاً بسته) را به صورت پایدار حفظ می‌کند.

۳. برای اکچویتور دابل اکت شیر برقی ۳/۲ کافی است؟

خیر. شیر ۳/۲ فقط می‌تواند یک پورت را کنترل کند (پر و خالی کند) و برای مدل سینگل اکت مناسب است. برای کنترل دو پورت به صورت معکوس (یکی پر، دیگری خالی)، حتماً به شیر برقی ۵/۲ راهه نیاز دارید.
