در اتوماسیون صنعتی، برخی تجهیزات برای کار کردن طراحی شده‌اند و برخی دیگر، برای “از کار افتادن” به شیوه‌ای امن و کنترل‌شده. اکچویتور سینگل اکت (Single Acting Actuator)، که عموماً با نام اکچویتور فنر برگشت (Spring Return) شناخته می‌شود، در دسته دوم قرار دارد. این عملگر، ابزار حیاتی و ضروری برای تضمین ایمنی در فرآیندهای صنعتی است.
تمامی نام هایی که دربالا خواندید دقیقا به یک نوع از عملگر های پنوماتیکی اشاره دارد که در این صفحه از مرکز خرید اکچویتور دات آی آر  به معرفی و برسی آن میپردازیم.

در حالی که اکچویتورهای دابل اکت برای قدرت و کنترل طراحی شده‌اند، فلسفه وجودی مدل‌های سینگل اکت، پاسخ به یک سوال کلیدی است: “در صورت قطع ناگهانی برق یا هوای فشرده، چه اتفاقی برای شیر ما می‌افتد؟” این راهنمای جامع به صورت تخصصی به بررسی نحوه کار، مزایا، معایب و کاربردهای حیاتی این اکچویتورهای ایمنی می‌پردازد.

بخش ۱: اکچویتور سینگل اکت (فنر برگشت) چیست؟

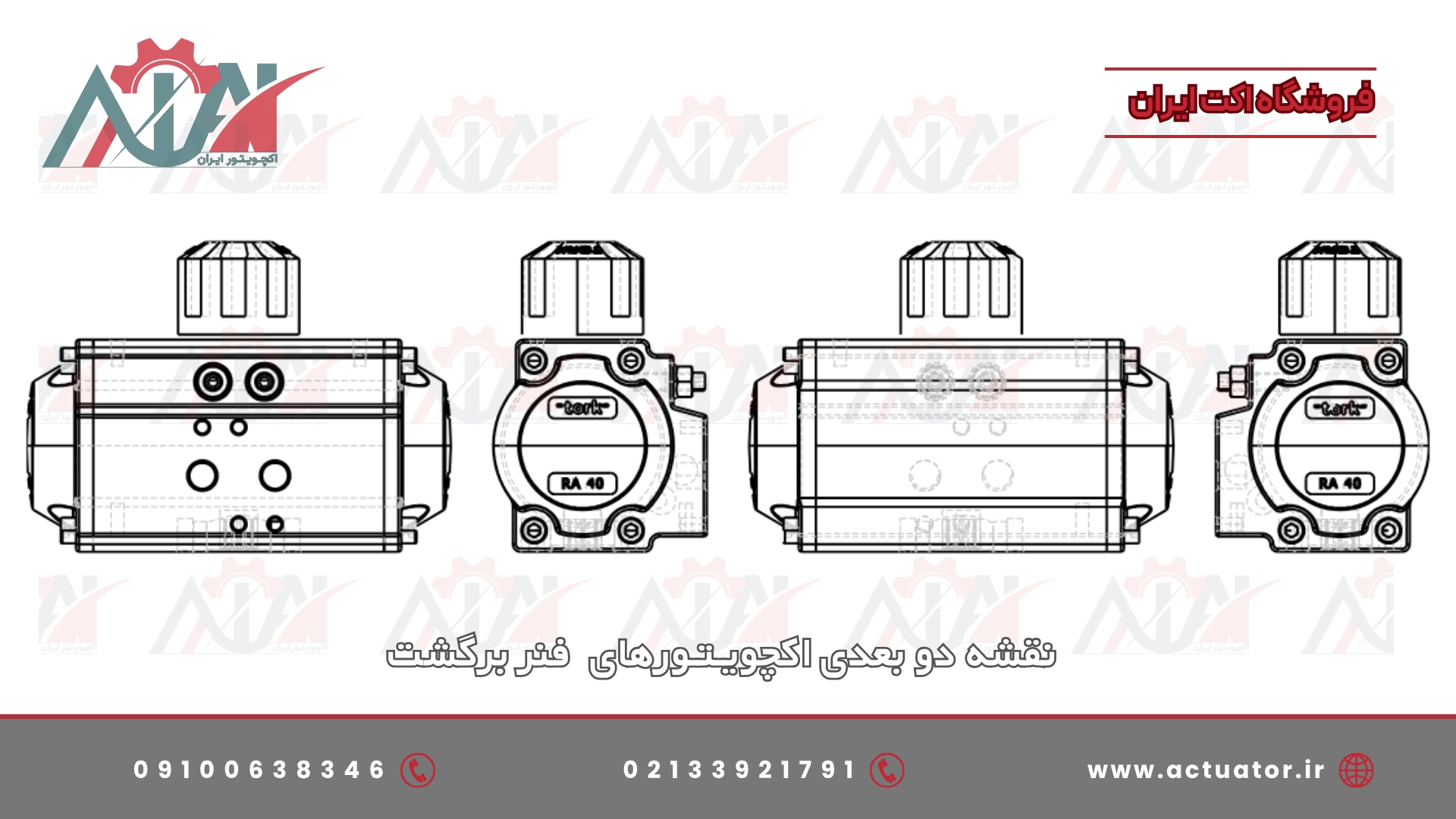

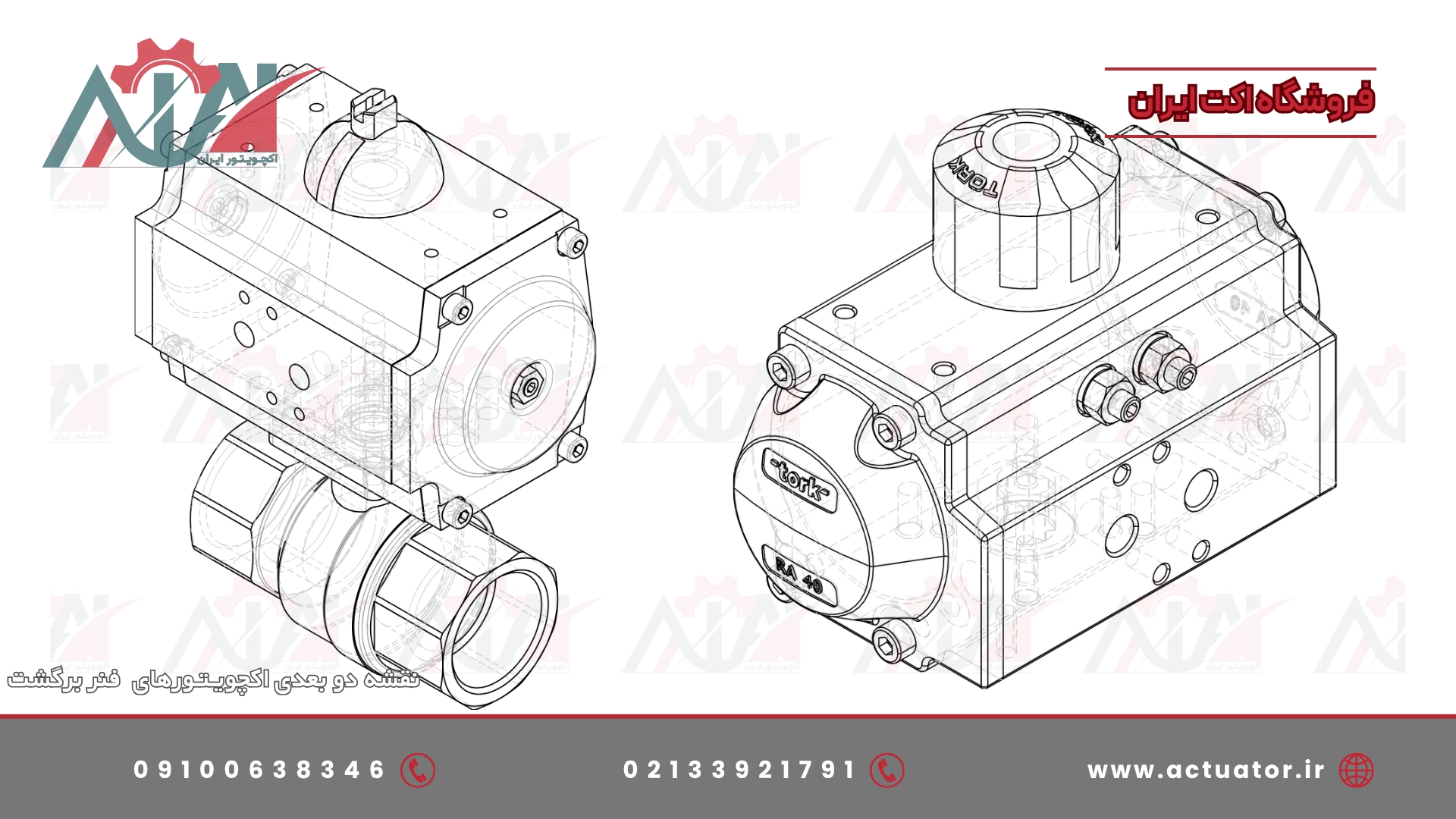

اکچویتور سینگل اکت (Single Acting) یا فنر برگشت، یک اکچویتور پنوماتیک (یا گاهی هیدرولیک) است که برای حرکت در تنها یک جهت از نیروی سیال (مانند هوای فشرده) استفاده می‌کند. حرکت در جهت مخالف، توسط یک مکانیزم مکانیکی ذخیره‌کننده انرژی، که معمولاً مجموعه‌ای از فنرهای قدرتمند داخلی است، انجام می‌شود.

این طراحی ساده، یک ویژگی حیاتی به نام عملکرد ایمن (Fail-Safe) را به صورت ذاتی در دستگاه ایجاد می‌کند.
توجه :در اکچویتور های فنر برگشت باید از شیر برقی های 3 به 2 استفاده شود. ( سه پورت و دو وضعیت )

بخش ۲: نحوه کارکرد دقیق (تقابل نیروها)

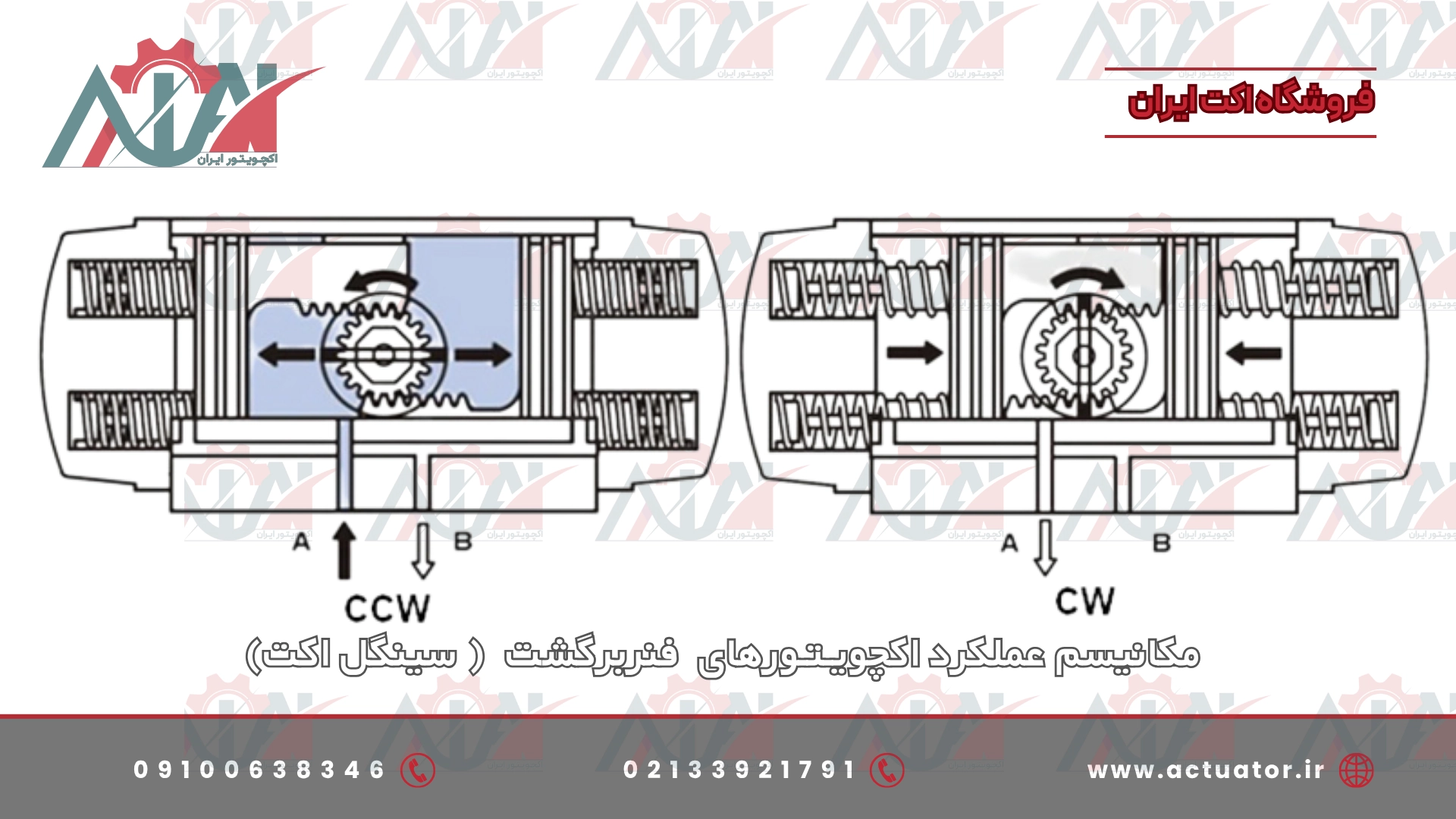

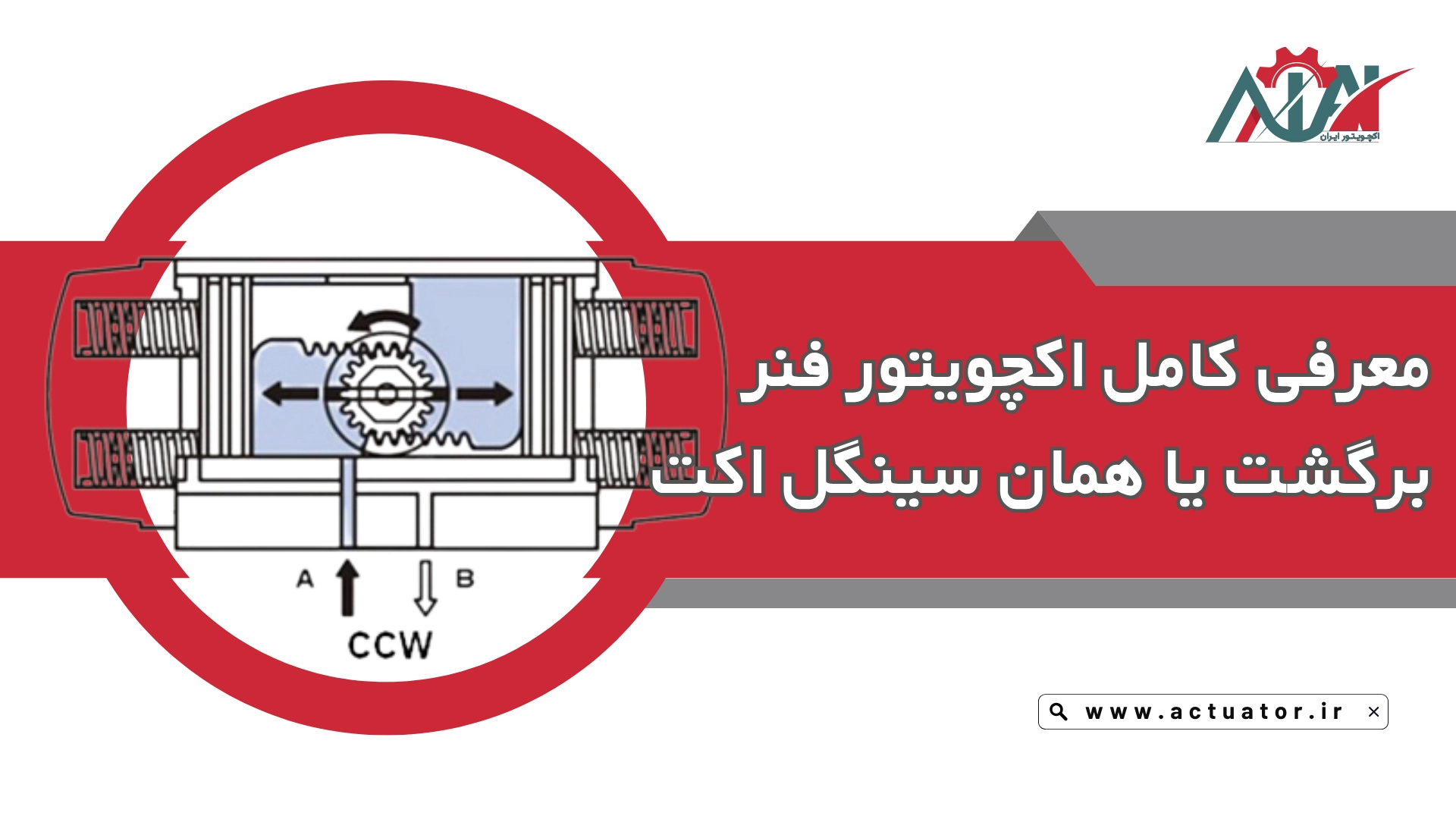

عملکرد اکچویتور فنر برگشت (در مدل رایج رک و پینیون) بر اساس یک تقابل نیروی ساده بین هوای فشرده و فنرهای مکانیکی است:

فاز ۱: حرکت با هوا (Air Stroke / فشرده‌سازی فنرها)

1. هوای فشرده (از طریق یک شیر برقی ۳/۲) به پورت ورودی (A) اکچویتور اعمال می‌شود.
2. فشار هوا به پیستون‌ها نیرو وارد کرده و آن‌ها را به حرکت در می‌آورد.
3. این حرکت، همزمان دو کار انجام می‌دهد: اول، شفت خروجی (پینیون) را ۹۰ درجه می‌چرخاند (شیر را باز یا بسته می‌کند) و دوم، مجموعه‌ی فنرهای داخلی را فشرده و انرژی را در آن‌ها ذخیره می‌کند.

فاز ۲: حرکت با فنر (Spring Stroke / عملیات Fail-Safe)

1. فشار هوای ورودی قطع می‌شود (چه به صورت عمدی با فرمان کنترلر، چه به صورت اضطراری در اثر قطع برق یا پارگی شیلنگ).
2. هوای داخل محفظه از طریق همان پورت تخلیه می‌شود.
3. نیروی عظیم ذخیره شده در فنرها آزاد شده و بر پیستون‌ها غلبه می‌کند.
4. پیستون‌ها به موقعیت اولیه خود بازگشته و شفت خروجی را در جهت معکوس می‌چرخانند و شیر را به “موقعیت ایمن” بازمی‌گردانند.

در بخش بعدی، به بررسی دقیق مزایا و معایب این مکانیزم خواهیم پرداخت.

بخش ۳: مزایای کلیدی اکچویتور فنر برگشت (چرا ایمنی حیاتی است؟)

دلیل اصلی انتخاب یک اکچویتور سینگل اکت، فراتر از یک انتخاب فنی ساده، یک تصمیم مدیریتی و ایمنی است. مزایای این عملگرها مستقیماً به قابلیت اطمینان سیستم شما گره خورده است.

۱. مزیت اصلی و غیرقابل جایگزین: عملکرد Fail-Safe ذاتی

این مهم‌ترین، حیاتی‌ترین و اصلی‌ترین مزیت این نوع اکچویتور است. عملکرد ایمن (Fail-Safe) به این معناست که اکچویتور دارای یک حالت پیش‌فرض و ایمن است که در صورت قطع تمام منابع انرژی (برق و هوا)، به صورت مکانیکی و خودکار به آن بازمی‌گردد.

برخلاف سیستم‌های الکترونیکی که ممکن است دچار باگ نرم‌افزاری یا خطای الکتریکی شوند، در اینجا یک فنر فیزیکی قدرتمند وجود دارد که عملکرد آن 100% قابل اعتماد است. این قابلیت به دو شکل اساسی تعریف می‌شود:

Fail-Close (Normally Close – NC)

در این حالت، اکچویتور طوری طراحی شده که در صورت قطع انرژی، فنرها شیر را می‌بندند. این حالت رایج‌ترین نوع ایمنی است و برای کاربردهایی استفاده می‌شود که رها شدن سیال در محیط می‌تواند خطرناک باشد.

Fail-Open (Normally Open – NO)

در این حالت، اکچویتور طوری طراحی شده که در صورت قطع انرژی، فنرها شیر را باز می‌کنند. این حالت برای کاربردهایی استفاده می‌شود که مسدود شدن جریان می‌تواند خطرناک‌تر باشد (مثلاً در یک سیستم خنک‌کننده اضطراری یا یک شیر تخلیه فشار).

۲. مصرف هوای فشرده کمتر

از آنجایی که اکچویتور سینگل اکت فقط برای یک جهت حرکت (فشرده‌سازی فنر) به هوای فشرده نیاز دارد، مصرف هوای آن در هر سیکل کاری کامل، تقریباً نصف یک اکچویتور دابل اکت است. این ویژگی در درازمدت منجر به کاهش قابل توجه هزینه‌های انرژی و استهلاک کمپرسور می‌شود.

۳. سیستم کنترل ساده‌تر

برای کنترل یک اکچویتور فنر برگشت، شما تنها به یک شیر برقی سه به دو ( سه پورت و دو وضعیت ) نیاز دارید (یک پورت ورودی، یک پورت خروجی به اکچویتور، و یک پورت تخلیه). این شیرها ساده‌تر و ارزان‌تر از شیرهای ۵/۲ راهه مورد نیاز برای مدل‌های دابل اکت هستند و سیم‌کشی و لوله‌کشی ساده‌تری دارند.

بخش ۴: معایب و ملاحظات مهم (چه زمانی انتخاب نکنیم؟)

با وجود مزیت ایمنی فوق‌العاده، اکچویتورهای فنر برگشت دارای محدودیت‌های فنی هستند که باید قبل از انتخاب، به دقت در نظر گرفته شوند.

۱. ملاحظه اصلی: گشتاور خروجی کمتر (در سایز یکسان)

این بزرگترین چالش فنی در انتخاب مدل سینگل اکت است. زمانی که هوا وارد اکچویتور می‌شود، نیروی آن باید همزمان دو کار را انجام دهد: اول، بر نیروی عظیم فنرهای داخلی غلبه کند و آن‌ها را فشرده سازد، و دوم، گشتاور لازم برای چرخاندن شیر را تامین کند.

در نتیجه، بخش قابل توجهی از نیروی هوای فشرده، صرف غلبه بر فنر می‌شود و گشتاور خالص باقی‌مانده برای شیر، بسیار کمتر از یک اکچویتور دابل اکت هم‌سایز است.

۲. ابعاد بزرگتر و وزن بیشتر

نتیجه مستقیم گشتاور کمتر این است که برای تامین یک گشتاور مشخص، شما مجبورید از یک اکچویتور سینگل اکت با سایز بزرگتر استفاده کنید. به عنوان مثال، اگر یک شیر به 1000Nm گشتاور نیاز داشته باشد، ممکن است یک اکچویتور دابل اکت سایز 160 کافی باشد، اما برای تامین همین گشتاور با مدل سینگل اکت، شاید به سایز 190 یا 210 نیاز پیدا کنید. این به معنای وزن بیشتر، ابعاد بزرگتر، و نیاز به فضای نصب بیشتر است.

۳. هزینه اولیه بالاتر

یک اکچویتور سینگل اکت سایز 190، هم به دلیل ابعاد بزرگتر و هم به دلیل استفاده از مجموعه‌های فنری آلیاژی گران‌قیمت، هزینه اولیه بیشتری نسبت به یک اکچویتور دابل اکت سایز 160 (که همان گشتاور را ارائه می‌دهد) خواهد داشت.

۴. عدم تناسب برای کنترل درصدی

اگرچه می‌توان با پوزیشنرهای بسیار قوی، اکچویتورهای سینگل اکت را به صورت درصدی کنترل کرد، اما این کار توصیه نمی‌شود. نیروی مخالف فنر که در طول حرکت تغییر می‌کند، دستیابی به یک کنترل دقیق و پایدار را بسیار دشوار می‌سازد. به همین دلیل، برای کاربردهای کنترل درصدی (Modulating)، اکچویتور دابل اکت انتخاب استاندارد و بهتری است.

بخش ۵: موارد استفاده تخصصی (کاربردهای واقعی که Fail-Safe حیاتی است)

برای درک کامل اهمیت اکچویتور فنر برگشت، هیچ چیز بهتر از مثال‌های واقعی در صنایع حساس نیست. در این کاربردها، عملکرد صحیح Fail-Safe می‌تواند تفاوت بین یک توقف ساده و یک فاجعه صنعتی باشد.

مثال ۱: شیر قطع اضطراری (ESD) در خط لوله گاز

• سناریو: یک شیر توپی بزرگ بر روی خط اصلی ورودی گاز به یک پالایشگاه نصب شده است. در صورت بروز نشتی یا آتش‌سوزی در واحد، سیستم کنترل باید بلافاصله جریان گاز را قطع کند.
• چرا سینگل اکت (Fail-Close)؟ در اینجا، اکچویتور باید از نوع Fail-Close (Normally Close) باشد. در حالت عادی، اکچویتور با فشار هوا باز نگه داشته می‌شود. به محض بروز خطا (که منجر به قطع برق شیر برقی و در نتیجه قطع هوا می‌شود)، فنرهای قدرتمند اکچویتور بلافاصله و به صورت مکانیکی شیر گاز را می‌بندند و از تغذیه آتش یا ادامه نشت جلوگیری می‌کنند. اتکا به یک سیستم دابل اکت در اینجا بسیار پرریسک است.

مثال ۲: شیر سیستم اطفاء حریق (Deluge Valve)

• سناریو: یک شیر در سیستم اطفاء حریق (مثلاً سیستم اسپرینکلر یا فوم) در حالت عادی بسته است و باید در زمان آتش‌سوزی به سرعت باز شود تا آب یا فوم را آزاد کند.
• چرا سینگل اکت (Fail-Open)؟ در این کاربرد، اکچویتور از نوع Fail-Open (Normally Open) انتخاب می‌شود (البته با پیکربندی معکوس). در حالت عادی، فشار هوا اکچویتور را در وضعیت “بسته” نگه می‌دارد. به محض اعلام حریق، سیستم کنترل، فشار هوا را از روی اکچویتور قطع می‌کند و فنرهای داخلی بلافاصله شیر را باز کرده و عملیات اطفاء حریق را آغاز می‌کنند.

بخش ۶: نتیجه‌گیری و سوالات متداول

اکچویتور سینگل اکت (فنر برگشت)، ابزار حیاتی و ضروری برای تضمین ایمنی در اتوماسیون صنعتی است. اگرچه از نظر گشتاور و ابعاد، محدودیت‌هایی نسبت به مدل دابل اکت دارد، اما قابلیت منحصربه‌فرد و قابل اعتماد Fail-Safe آن، این اکچویتور را به تنها انتخاب ممکن برای تمامی کاربردهای ایمنی-بحرانی تبدیل کرده است. در انتخاب این نوع عملگر، شما در واقع در حال سرمایه‌گذاری بر روی ایمنی و پایداری فرآیند خود هستید.

۱. چگونه حالت Fail-Safe (باز یا بسته) را انتخاب کنم؟

این کاملاً به فرآیند شما بستگی دارد. از خود بپرسید: “در صورت قطع کامل برق و هوا، امن‌تر است که این شیر باز بماند یا بسته شود؟” پاسخ به این سوال، حالت Fail-Open یا Fail-Close مورد نیاز شما را مشخص می‌کند.

۲. آیا می‌توانم یک اکچویتور دابل اکت را به سینگل اکت تبدیل کنم؟

عموماً خیر. بدنه اکچویتورهای سینگل اکت به طور خاص برای جای دادن فنرها طراحی شده و بلندتر است. این دو، محصولات کاملاً متفاوتی هستند.

۳. آیا اکچویتور فنر برگشت ضعیف‌تر از دابل اکت است؟

بله، در یک سایز یکسان، مدل فنر برگشت گشتاور خروجی کمتری دارد، زیرا بخشی از نیروی هوا صرف فشرده کردن فنرها می‌شود. برای رسیدن به یک گشتاور مشخص، معمولاً به یک اکچویتور فنر برگشت با سایز بزرگتر نیاز دارید.

۴. چرا اکچویتور سینگل اکت من به طور کامل باز یا بسته نمی‌شود؟

محتمل‌ترین علت، فشار هوای ناکافی است. فشار هوای شما باید آنقدر قوی باشد که هم بر گشتاور مورد نیاز شیر غلبه کند و هم فنرهای داخلی را به طور کامل فشرده نماید. علت دیگر می‌تواند تنظیم نادرست پیچ‌های کورس (Travel Stops) باشد.
