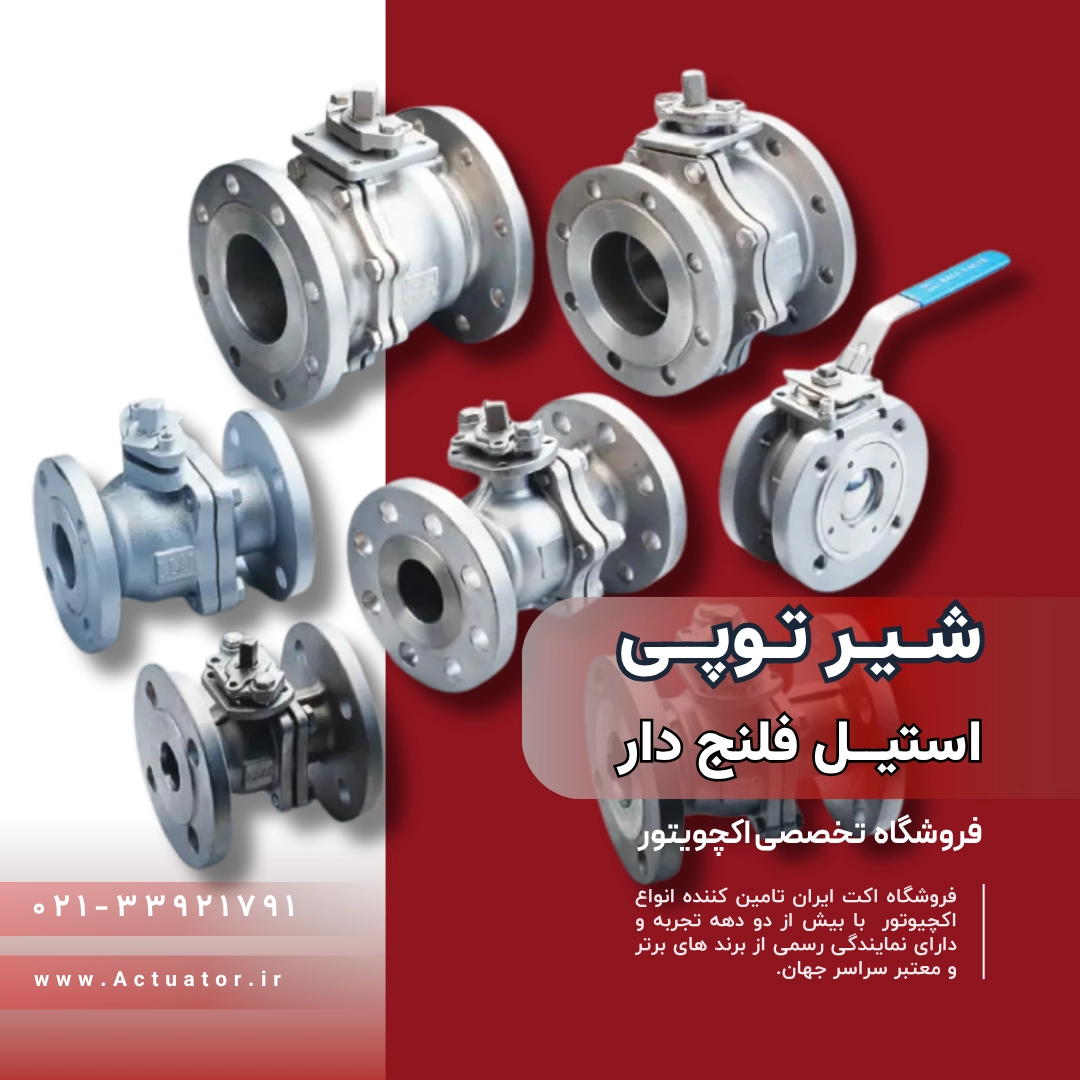

شیر توپی استیل فلنج دار 2 اینچ یکی از کلیدی‌ترین تجهیزات در خطوط پایپینگ صنایع شیمیایی، پتروشیمی و دارویی است که نیازمند کنترل دقیق سیالات خورنده هستند. این محصول که زیرمجموعه‌ای قدرتمند از انواع شیر توپی استیل و شیر توپی فلنج دار محسوب می‌شود، با بهره‌گیری از متریال ضد زنگ (SS316/CF8M) و اتصال فلنجی ایمن، بالاترین سطح آب‌بندی را در شرایط پرفشار تضمین می‌کند. طراحی Full Bore این ولو، افت فشار را به صفر رسانده و به لطف پد استاندارد کوپلینگ، گزینه‌ای بی‌نقص برای اتوماسیون صنعتی است.
دسترسی سریع به اطلاعات محصول
برای بررسی نقشه‌های فنی، ابعاد دقیق و ثبت سفارش سریع از لینک‌های زیر استفاده کنید.
مشخصات فنی و ابعادی شیر توپی استیل فلنج دار 2 اینچ
برای مهندسان طراح و تکنسین‌های پایپینگ، رعایت دقیق فواصل و استانداردهای سوراخ‌کاری در زمان نصب الزامی است. جدول زیر شامل تمامی پارامترهای مکانیکی و ابعادی این سایز می‌باشد:
| پارامتر مهندسی | مشخصات و استانداردها |
|---|---|
| سایز اسمی (DN) | 2 اینچ (DN 50) |
| کلاس کاری / فشار نامی | Class 150 / PN 16 (قابل ارتقا به Class 300) |
| استاندارد سوراخ‌کاری فلنج | ASME B16.5 / DIN EN 1092-1 |
| فاصله چهره به چهره (Face-to-Face) | مطابق استاندارد ASME B16.10 |
| پد نصب اکچویتور (Mounting Pad) | ISO 5211 – F05 / F07 |
| وزن تقریبی (Kg) | 9.5 کیلوگرم (بسته به کلاس کاری متغیر است) |
متریال قطعات و ویژگی‌های ساختاری
متریال به کار رفته در سیت و بدنه، تعیین‌کننده طول عمر ولو در برابر سیالات تهاجمی است. در این محصول، تمامی قطعات در تماس با سیال (Wetted Parts) از آلیاژهای مقاوم انتخاب شده‌اند:
- جنس بدنه و توپی (Ball): استیل ضد زنگ 316 (CF8M) با مقاومت عالی در برابر خوردگی اسیدی و بازی.
- متریال سیت (Seat): تفلون خالص (PTFE) یا تفلون تقویت‌شده با الیاف شیشه (RPTFE) با تحمل دمای -20 تا +180 درجه سانتی‌گراد.
- طراحی شفت: سیستم Anti-Blowout (ضد پرتاب شفت) برای جلوگیری از خروج شفت در فشارهای ناگهانی خط.
- نوع پورت: فول بور (Full Port) برای عبور حداکثری دبی سیال بدون تلاطم و کاویتاسیون.
💡 قابلیت اتوماسیون و کوپلینگ (نصب عملگر)

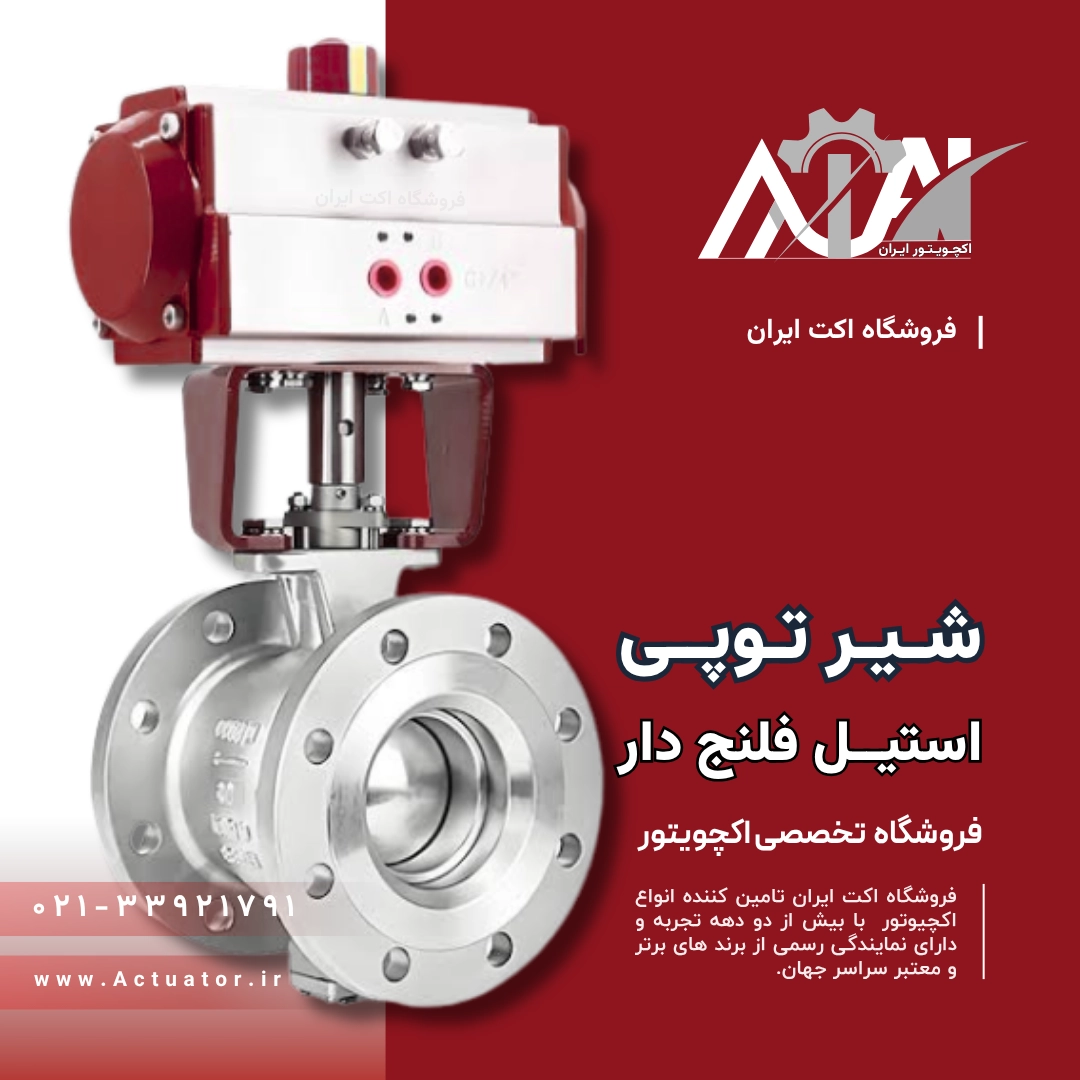

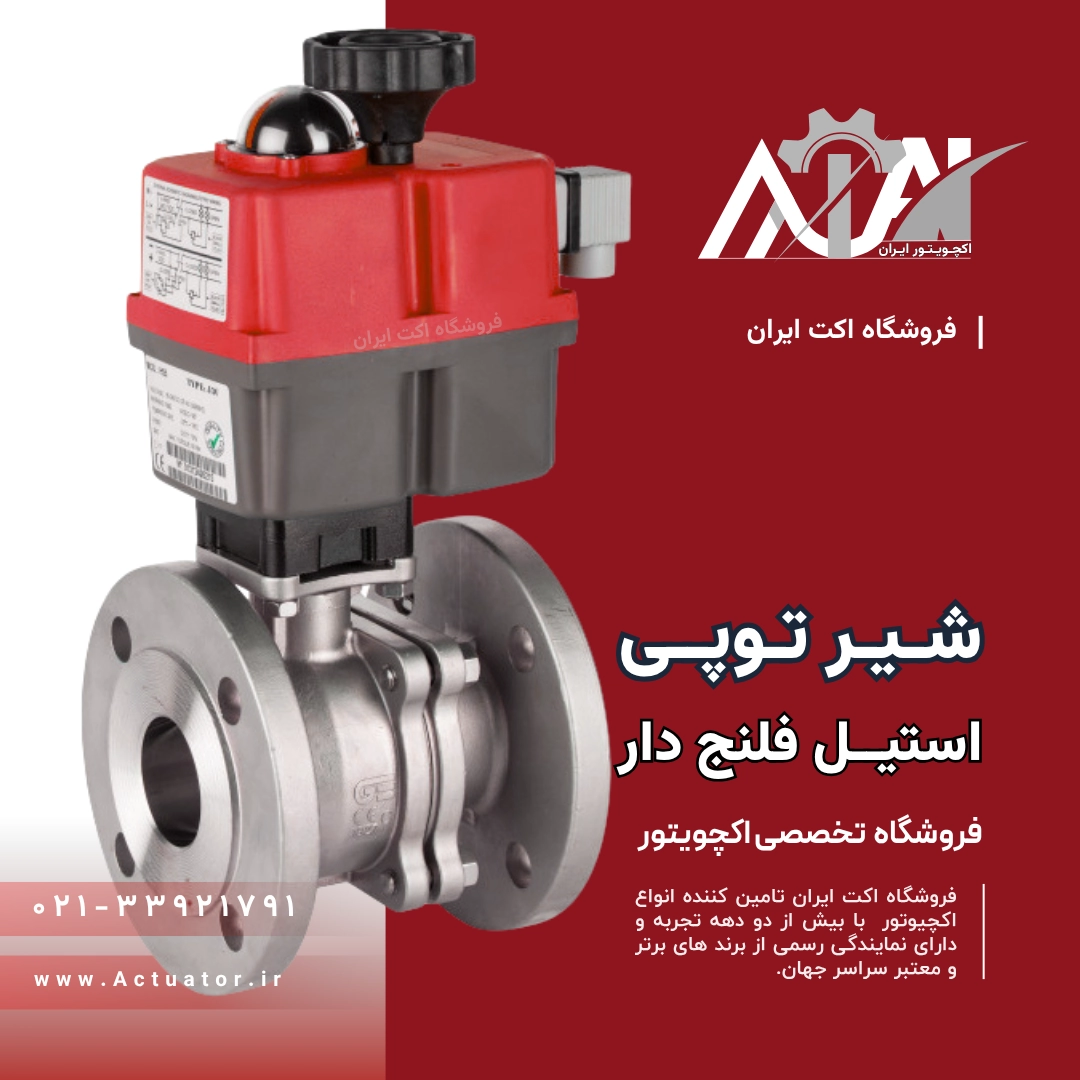

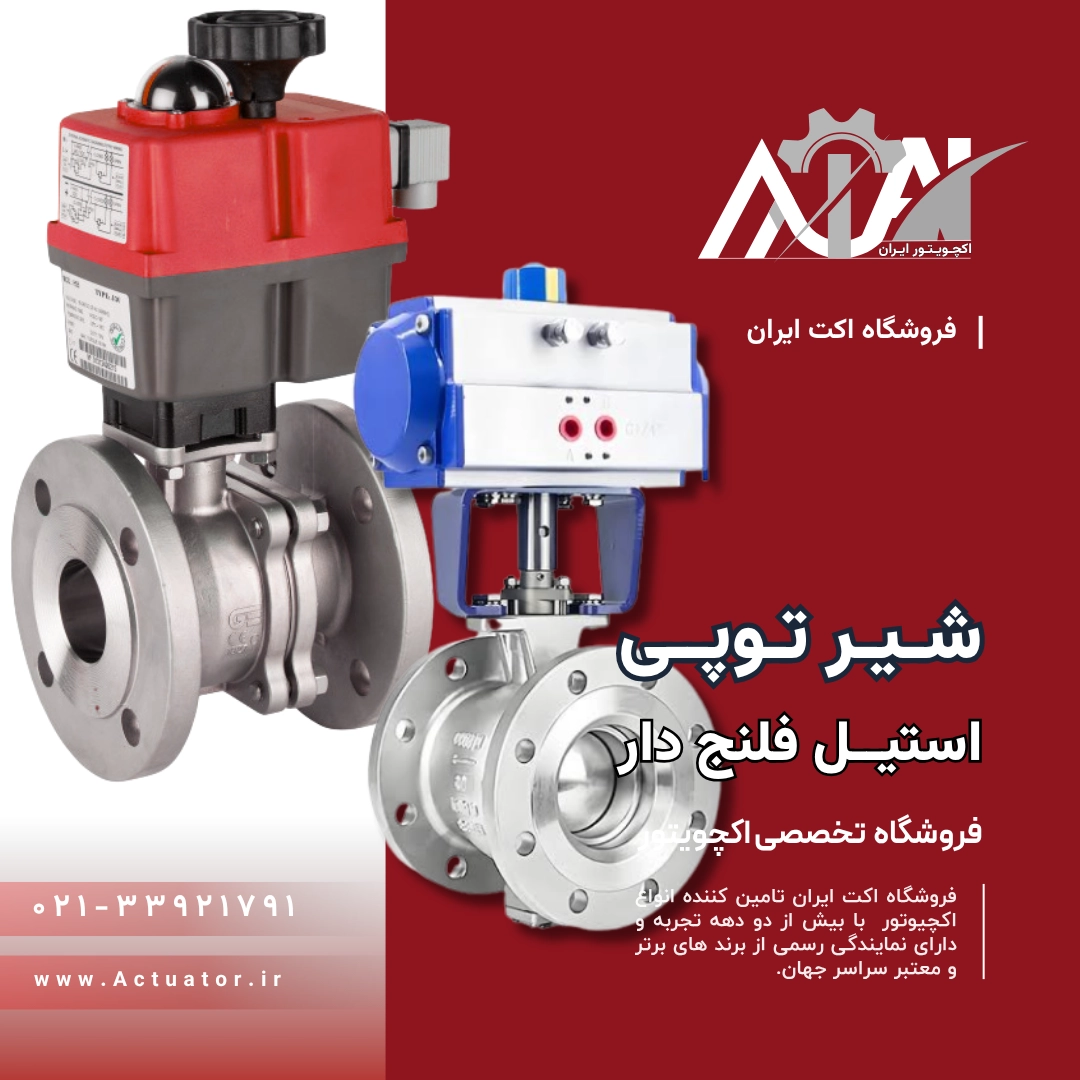

این شیر توپی به صورت پیش‌فرض به فلنج بالایی (Top Flange) مطابق با استاندارد جهانی ISO 5211 مجهز است. برای هوشمندسازی و کنترل از راه دور این شیر در خطوط تولید، نصب یک اکچویتور پنوماتیک (برای عملکردهای On/Off سریع) یا یک اکچویتور برقی پیشنهاد می‌گردد. گشتاور (Torque) مورد نیاز برای چرخش توپی این سایز محاسبه شده و عملگر متناسب با آن کوپل می‌شود. جهت استعلام خرید اکچویتور متناسب با این ولو، با مهندسین ما تماس بگیرید.
دانلود دیتاشیت و نقشه انفجاری (PDF)
برای دریافت نقشه‌های دقیق ابعادی، متریال لیست (BOM) و گراف‌های تحمل فشار/دما مربوط به این محصول، می‌توانید کاتالوگ فنی را از لینک زیر دریافت کنید.
استعلام قیمت روز و ثبت سفارش
برای دریافت مشاوره تخصصی در زمینه انتخاب متریال، کوپلینگ عملگرها و دریافت پیش‌فاکتور شیر توپی استیل فلنج دار 2 اینچ، همین حالا با دپارتمان فروش مهندسی اکت ایران تماس بگیرید.
تماس با کارشناسان فروش: 09100638346
ارتباط در واتس‌اپ
ارتباط در بله
