اکچویتور فیشر Fisher

مقدمه

در قلب صنایع فرآیندی، جایی که یک صدم ثانیه یا یک دهم درصد انحراف می‌تواند به معنای میلیون‌ها دلار خسارت یا به خطر افتادن ایمنی باشد، هیچ جایی برای مصالحه بر سر کیفیت و دقت وجود ندارد. در صنایعی مانند نفت و گاز، پتروشیمی و نیروگاه‌ها، کنترل نهایی جریان سیالات از طریق کنترل ولوها، حیاتی‌ترین بخش از یک حلقه کنترلی است. این کنترل ولوها برای اجرای دقیق دستورات سیستم کنترل، به بازوهایی بی‌نهایت قابل اعتماد و قدرتمند نیاز دارند. اینجاست که نام فیشر (Fisher)، به عنوان زیرمجموعه غول صنعتی امرسون (Emerson)، نه فقط به عنوان یک برند، بلکه به عنوان یک استاندارد جهانی در قابلیت اطمینان و عملکرد برتر، مطرح می‌شود.

اکچویتور فیشر و مجموعه شیر کنترلی آن، صرفاً یک قطعه مکانیکی نیست؛ بلکه یک راه‌حل مهندسی شده برای تضمین ایمنی، پایداری و بهره‌وری در حساس‌ترین فرآیندهای صنعتی جهان است. این تجهیزات برای دهه‌ها در سخت‌ترین شرایط عملیاتی آزموده شده‌اند و انتخاب اول مهندسان ابزار دقیقی هستند که می‌دانند هزینه یک شکست، بسیار فراتر از قیمت یک قطعه است. این مقاله یک راهنمای جامع و فنی برای شناخت دنیای اکچویتورها و پوزیشنرهای فیشر است که به شما در انتخاب، بهره‌برداری و نگهداری از این تجهیزات حیاتی کمک خواهد کرد.

فیشر (امرسون): چرا نامی بی‌رقیب در کنترل فرآیند است؟

برند فیشر بیش از یک قرن است که در خط مقدم نوآوری در زمینه کنترل جریان قرار دارد. پیوستن این برند به خانواده بزرگ امرسون (Emerson Automation Solutions)، توانایی‌های آن را در ارائه راه‌حل‌های یکپارچه اتوماسیون تقویت کرده است. دلایل برتری شیر کنترلی فیشر با اکچویتور آن عبارتند از:

• راه‌حل کامل (Total Solution): فیشر تنها یک اکچویتور یا ولو تولید نمی‌کند؛ بلکه یک “مجموعه کنترل ولو” (Control Valve Assembly) مهندسی شده ارائه می‌دهد که در آن، ولو، اکچویتور و پوزیشنر به صورت کاملاً هماهنگ با یکدیگر طراحی و تست شده‌اند.
• قابلیت اطمینان افسانه‌ای: محصولات فیشر برای کار مداوم و بدون خطا در محیط‌های خشن، خورنده و دماهای极端 طراحی شده‌اند. متریال ساخت و فرآیندهای کنترل کیفیت آن‌ها در صنعت بی‌نظیر است.
• ایمنی در اولویت: بسیاری از محصولات فیشر، به‌ویژه پوزیشنرهای FIELDVUE، دارای گواهینامه‌های ایمنی عملکردی (Functional Safety) مانند SIL (Safety Integrity Level) هستند که استفاده از آن‌ها را در سیستم‌های ابزار دقیق ایمنی (SIS) الزامی می‌کند.

آناتومی یک قهرمان صنعتی: اکچویتور پنوماتیک فیشر

قلب تپنده اکثر راه‌حل‌های فیشر، اکچویتور پنوماتیک است. این نوع عملگر با استفاده از هوای فشرده (یا گاز طبیعی)، نیروی لازم برای حرکت دادن ولو را تولید می‌کند. سادگی، قدرت و قابلیت اطمینان ذاتی این مکانیزم، آن را به گزینه‌ای ایده‌آل برای کاربردهای صنعتی تبدیل کرده است.

ویژگی‌های کلیدی اکچویتور پنوماتیک فیشر:

• حالت Fail-Safe: طراحی فنر برگشتی (Spring-Return) تضمین می‌کند که در صورت قطع فشار هوا، ولو به صورت خودکار به یک موقعیت امن از پیش تعیین شده (کاملاً باز یا کاملاً بسته) بازگردد.
• قدرت بالا: این اکچویتورها قادر به تولید نیروی بسیار زیادی برای غلبه بر فشارهای بالای سیال در خطوط لوله هستند.
• ذاتاً ایمن (Intrinsically Safe): به دلیل عدم استفاده از قطعات الکتریکی در خود اکچویتور (در مدل‌های بدون پوزیشنر)، برای استفاده در محیط‌های انفجاری (Hazardous Areas) بسیار مناسب هستند.

مدل‌های کلیدی اکچویتور فیشر: یک راهنمای میدانی

دانستن مدل‌های پرکاربرد فیشر، زبان مشترک مهندسان ابزار دقیق در سراسر جهان است.

اکچویتورهای دیافراگمی فنر برگشتی فیشر (Spring-and-Diaphragm)

این مدل‌ها رایج‌ترین نوع اکچویتور برای کنترل ولوهای خطی (Globe & Angle Valves) هستند.

مدل‌های 657 و 667: اسب‌های کاری صنعت

• اکچویتور فیشر مدل 657: یک اکچویتور با عملکرد مستقیم (Direct-Acting) است. یعنی با افزایش فشار هوا روی دیافراگم، ساقه اکچویتور به سمت پایین حرکت می‌کند.
• اکچویتور فیشر مدل 667: یک اکچویتور با عملکرد معکوس (Reverse-Acting) است. با افزایش فشار هوا، ساقه به سمت بالا حرکت می‌کند.

این دو مدل به دلیل ساختار مستحکم و قابلیت اطمینان بالا، در هزاران پلنت صنعتی در سراسر جهان در حال کار هستند.

اکچویتورهای پیستونی فیشر (Piston Actuators)

اکچویتورهای پیستونی فیشر نیروی بسیار بیشتری نسبت به مدل‌های دیافراگمی تولید می‌کنند و برای ولوهای بزرگتر یا کاربردهایی با فشار تفاضلی بالا استفاده می‌شوند.

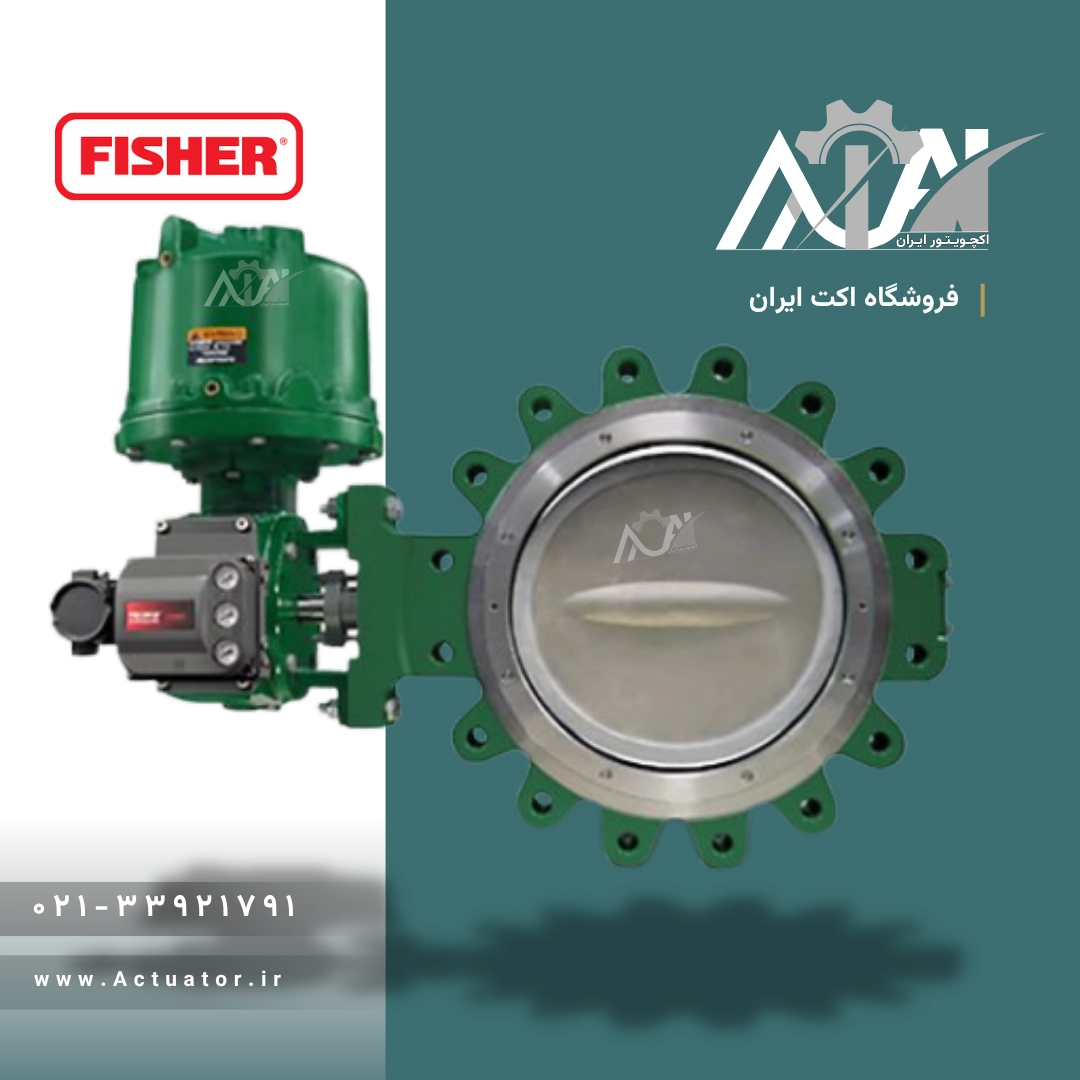

مدل‌های 1051 و 1052: قدرت چرخشی برای ولوهای روتاری

• این اکچویتورهای دیافراگمی چرخشی (Rotary) برای کنترل ولوهایی که نیاز به حرکت ربع-گرد دارند (مانند Ball Valves و Butterfly Valves) طراحی شده‌اند.
• کاتالوگ اکچویتور دیافراگمی فیشر سری 1052 نشان می‌دهد که این مدل‌ها می‌توانند به صورت فنر برگشتی (برای عملکرد Fail-Safe) یا دو طرفه (Double-Acting) باشند و گشتاور بالایی را در یک پکیج فشرده ارائه می‌دهند.

مغز متفکر سیستم: پوزیشنرهای هوشمند Fisher FIELDVUE

یک اکچویتور به تنهایی فقط قدرت را فراهم می‌کند. این پوزیشنر فیشر است که با دریافت سیگنال از سیستم کنترل (مثلاً 4-20mA)، فشار هوای ورودی به اکچویتور را با چنان دقتی تنظیم می‌کند که ولو دقیقاً در موقعیت مورد نظر قرار گیرد.

چرا FIELDVUE یک تغییردهنده بازی است؟

اکچویتور هوشمند فیشر FIELDVUE (که در واقع یک کنترلر ولو دیجیتال یا DVC است) فراتر از یک پوزیشنر ساده عمل می‌کند. مدل‌هایی مانند DVC6200، مجموعه ولو را به یک ابزار هوشمند و عیب‌یاب تبدیل می‌کنند.

• قابلیت‌های تشخیصی پیشرفته (Advanced Diagnostics): FIELDVUE به طور مداوم سلامت مجموعه ولو را پایش می‌کند و می‌تواند مشکلاتی مانند نشتی، اصطکاک بیش از حد و مشکلات تامین هوا را قبل از اینکه منجر به توقف فرآیند شوند، تشخیص داده و گزارش دهد.
• راه‌اندازی و کالیبراسیون خودکار: فرآیند کالیبراسیون پیچیده، با فشار یک دکمه و به صورت خودکار انجام می‌شود که باعث صرفه‌جویی چشمگیر در زمان و هزینه می‌شود.
• پروتکل‌های ارتباطی: این دستگاه‌ها با پروتکل‌های استاندارد صنعتی مانند HART و Foundation Fieldbus کار می‌کنند و داده‌های ارزشمندی را برای سیستم‌های مدیریت دارایی پلنت (Asset Management) فراهم می‌کنند.

گواهینامه ایمنی SIL و نقش آن در فرآیندهای حیاتی

گواهینامه SIL (Safety Integrity Level) نشان‌دهنده قابلیت اطمینان یک قطعه برای انجام یک عملکرد ایمنی است. پوزیشنرهای FIELDVUE دارای رتبه‌بندی SIL هستند، به این معنی که برای استفاده در لایه‌های حفاظتی ایمنی که وظیفه آن‌ها جلوگیری از وقوع حوادث فاجعه‌بار است، تایید شده‌اند. این ویژگی برای صنایع نفت و گاز و پتروشیمی یک الزام است.

برای آشنایی بیشتر با اصول ابزار دقیق، به مقاله ما در مورد “تجهیزات ابزار دقیق پیشرفته” مراجعه کنید.

راهنمای مهندسی: انتخاب، خرید و تعمیرات اکچویتور فیشر

راهنمای انتخاب (Sizing) اکچویتور مناسب

انتخاب صحیح اکچویتور یک فرآیند مهندسی است و به پارامترهای زیر بستگی دارد:

• مشخصات کامل ولو (سایز، نوع، کلاس فشار)
• حداکثر فشار تفاضلی در دو سر ولو
• جهت عملکرد Fail-Safe (Fail-Open یا Fail-Close)
• فشار هوای در دسترس
• شرایط محیطی (دما، وجود مواد خورنده)

همواره توصیه می‌شود این فرآیند با استفاده از نرم‌افزارهای سایزینگ فیشر و توسط یک متخصص انجام شود.

استعلام قیمت اکچویتور فیشر: چه عواملی موثرند؟

قیمت اکچویتور فیشر به شدت متغیر است و به عوامل زیر بستگی دارد:

• مدل و سایز: قیمت اکچویتور فیشر مدل 657 در سایز کوچک، به مراتب کمتر از یک اکچویتور پیستونی بزرگ است.
• متریال ساخت: استفاده از آلیاژهای خاص برای محیط‌های خورنده، قیمت را افزایش می‌دهد.
• نوع پوزیشنر: افزودن یک پوزیشنر FIELDVUE بخش قابل توجهی از هزینه را تشکیل می‌دهد.
• گواهینامه‌ها و تست‌ها: درخواست تست‌های خاص یا گواهینامه‌های اضافی، هزینه را بالا می‌برد.

اهمیت نمایندگی فیشر در ایران برای تامین قطعات اصلی

با توجه به حساسیت کاربردها، استفاده از قطعات غیراصلی برای محصولات فیشر می‌تواند فاجعه‌بار باشد. خرید از یک نمایندگی فیشر در ایران یا تامین‌کننده معتبر، تضمین‌کننده موارد زیر است:

• دریافت قطعه اصلی با قابلیت ردیابی کامل (Traceability)
• دسترسی به دانش فنی و پشتیبانی مهندسی از سوی متخصصین آموزش‌دیده
• اطمینان از عملکرد صحیح و ایمن تجهیز

مجموعه ما با تکیه بر تجربه و ارتباطات بین‌المللی، آماده ارائه مشاوره و تامین هر نوع نیاز به خرید اکچویتور برای پروژه‌های شماست.

تعمیرات تخصصی اکچویتور و پوزیشنر فیشر

این تجهیزات پیشرفته نیازمند دانش فنی بالا برای نگهداری و تعمیر هستند. تعمیرات تخصصی اکچویتور و پوزیشنر فیشر شامل مواردی مانند تعویض دیافراگم، کالیبراسیون مجدد پوزیشنر، و اجرای تست‌های تشخیصی با استفاده از تجهیزات خاص (مانند 475 Field Communicator) است.

مستندات فنی: دسترسی به کاتالوگ و دیتاشیت‌های فیشر

معتبرترین منبع برای دریافت کاتالوگ اکچویتور دیافراگمی فیشر و سایر مستندات فنی، وب‌سایت رسمی امرسون است. این مستندات شامل اطلاعات دقیق در مورد ابعاد، متریال، محدودیت‌های دما و فشار و دستورالعمل‌های نصب می‌باشند.

برای دسترسی به کامل‌ترین و به‌روزترین پایگاه داده فنی محصولات فیشر، به بخش مستندات فنی Fisher در وب‌سایت Emerson مراجعه نمایید.

نتیجه‌گیری: فیشر، سرمایه‌گذاری در قطعیت و ایمنی

در نهایت، انتخاب اکچویتور فیشر فراتر از یک خرید ساده است؛ این یک سرمایه‌گذاری بلندمدت در پایداری فرآیند، ایمنی پرسنل و دارایی‌ها، و آرامش خاطر مدیران فنی است. قابلیت اطمینان بی‌بدیل، همراه با هوشمندی و قابلیت‌های تشخیصی پیشرفته در پوزیشنرهای FIELDVUE، این امکان را فراهم می‌کند که از مشکلات پیشگیری کرده و بهره‌وری را به حداکثر برسانید. چه در حال طراحی یک پلنت جدید باشید و چه به دنبال ارتقا یا تعمیر تجهیزات موجود، مجموعه محصولات فیشر استاندارد طلایی را برای شما به ارمغان می‌آورد.

برای موفقیت در محیط‌های صنعتی پرچالش امروز، به شریکی نیاز دارید که بتوانید به آن اعتماد کنید. فیشر این اعتماد را در طول دهه‌ها کسب کرده است. برای پیکربندی و انتخاب بهینه‌ترین مجموعه کنترل ولو برای کاربرد خاص شما، کارشناسان فنی ما آماده ارائه مشاوره تخصصی هستند.

سوالات متداول فنی (FAQ)

۱. تفاوت اصلی بین اکچویتور فیشر مدل 657 و 667 چیست؟

تفاوت اصلی در جهت عملکرد آن‌هاست. مدل 657 “مستقیم‌العکس” (Direct-Acting) است، یعنی با افزایش فشار هوا، ساقه ولو را به سمت پایین می‌راند. مدل 667 “معکوس‌العکس” (Reverse-Acting) است و با افزایش فشار هوا، ساقه را به سمت بالا می‌کشد. انتخاب بین این دو به جهت عملکرد Fail-Safe مورد نیاز برای ولو (Fail-Open or Fail-Close) بستگی دارد.

۲. گواهینامه SIL برای یک مجموعه اکچویتور/پوزیشنر فیشر به چه معناست؟

گواهینامه SIL (Safety Integrity Level) نشان می‌دهد که آن تجهیز برای استفاده در یک سیستم ابزار دقیق ایمنی (SIS) ارزیابی و تایید شده است. این یعنی قطعه دارای نرخ خرابی بسیار پایین و قابل پیش‌بینی است و می‌توان برای اجرای یک عملکرد ایمنی حیاتی (مانند بستن یک ولو در شرایط اضطراری) به آن اعتماد کرد.

۳. آیا می‌توانم یک اکچویتور فیشر قدیمی را با پوزیشنر هوشمند FIELDVUE DVC6200 ارتقا دهم؟

بله، در اکثر موارد این امکان وجود دارد. پوزیشنرهای FIELDVUE را می‌توان روی بسیاری از اکچویتورهای قدیمی فیشر (و حتی برندهای دیگر) نصب کرد. این کار، یک مجموعه ولو قدیمی را به یک ابزار هوشمند با قابلیت‌های تشخیصی پیشرفته تبدیل می‌کند و یک راهکار بسیار موثر برای نوسازی و افزایش بهره‌وری پلنت است.

۴. چگونه می‌توانم قیمت یک مجموعه کامل کنترل ولو – اکچویتور فیشر (ولو + اکچویتور + پوزیشنر) را دریافت کنم؟

به دلیل اینکه هر مجموعه کنترل ولو به صورت سفارشی برای یک کاربرد خاص پیکربندی می‌شود، لیست قیمت ثابتی وجود ندارد. شما باید “دیتاشیت” فرآیند خود شامل نوع سیال، دما، فشار، سایز خط و… را به یک نماینده یا تامین‌کننده معتبر فیشر مانند اکت ایران ارائه دهید تا کارشناسان فروش ما بر اساس آن، مجموعه مناسب را آماده کرده و قیمت دقیق را به شما اعلام کنند.

۵. دلایل اصلی خرابی اکچویتورهای فیشر چیست و پوزیشنر FIELDVUE چگونه به پیشگیری کمک می‌کند؟

دلایل اصلی خرابی شامل نشت هوا از دیافراگم یا آب‌بندها، شکستن فنر، و اصطکاک بیش از حد به دلیل خوردگی یا آلودگی است. پوزیشنر FIELDVUE با اجرای تست‌های تشخیصی آنلاین مانند “Valve Signature”، می‌تواند منحنی نیرو-حرکت ولو را ترسیم کرده و افزایش اصطکاک یا تغییر در نیروی فنر را قبل از وقوع خرابی کامل، تشخیص دهد و به تیم نگهداری هشدار دهد.
