راهنمای کامل نصب اکچویتور پنوماتیک دورانی روی ولو (گام به گام)

راهنمای جامع و تصویری نصب اکچویتور پنوماتیک دورانی

مراحل گام به گام مونتاژ، لوله‌کشی و تنظیم برای عملکرد بی‌نقص

خرید یک شیر باکیفیت و یک اکچویتور پنوماتیک قدرتمند، اولین قدم برای یک اتوماسیون موفق است. اما این دو قطعه، تا زمانی که به درستی و به صورت مهندسی با یکدیگر مونتاژ، نصب و تنظیم نشوند، تنها دو قطعه فلزی مجزا هستند. نصب صحیح اکچویتور پنوماتیک، فرآیندی است که یک مونتاژ ساده را به یک “پکیج شیر اتوماتیک” قابل اعتماد، ایمن و با عمر طولانی تبدیل می‌کند. یک نصب نادرست می‌تواند منجر به کاهش عمر مفید تجهیزات، عملکرد نادرست، نشتی، و حتی بروز خطرات ایمنی جدی شود.

این راهنمای جامع، کامل‌ترین مرجع فارسی برای تکنسین‌ها، مهندسین تعمیر و نگهداری و پیمانکاران اتوماسیون است که به دنبال یک دستورالعمل گام به گام و کاملاً عملی برای نصب اکچویتورهای پنوماتیک دورانی (ربع گرد) بر روی شیرهای توپی و پروانه‌ای هستند. ما در این راهنما، فراتر از مونتاژ ساده، به تمام جزئیات از بازرسی اولیه قطعات تا تست نهایی و عیب‌یابی‌های رایج خواهیم پرداخت.

بخش ۱: مبانی و آمادگی‌های پیش از نصب

قبل از اینکه آچار به دست شوید، باید با اجزای سیستم آشنا بوده، ابزار مناسب را آماده کرده و مهم‌تر از همه، اصول ایمنی را رعایت کنید. این مرحله، پایه و اساس یک نصب موفق و بدون حادثه است.

درک اجزای اصلی سیستم

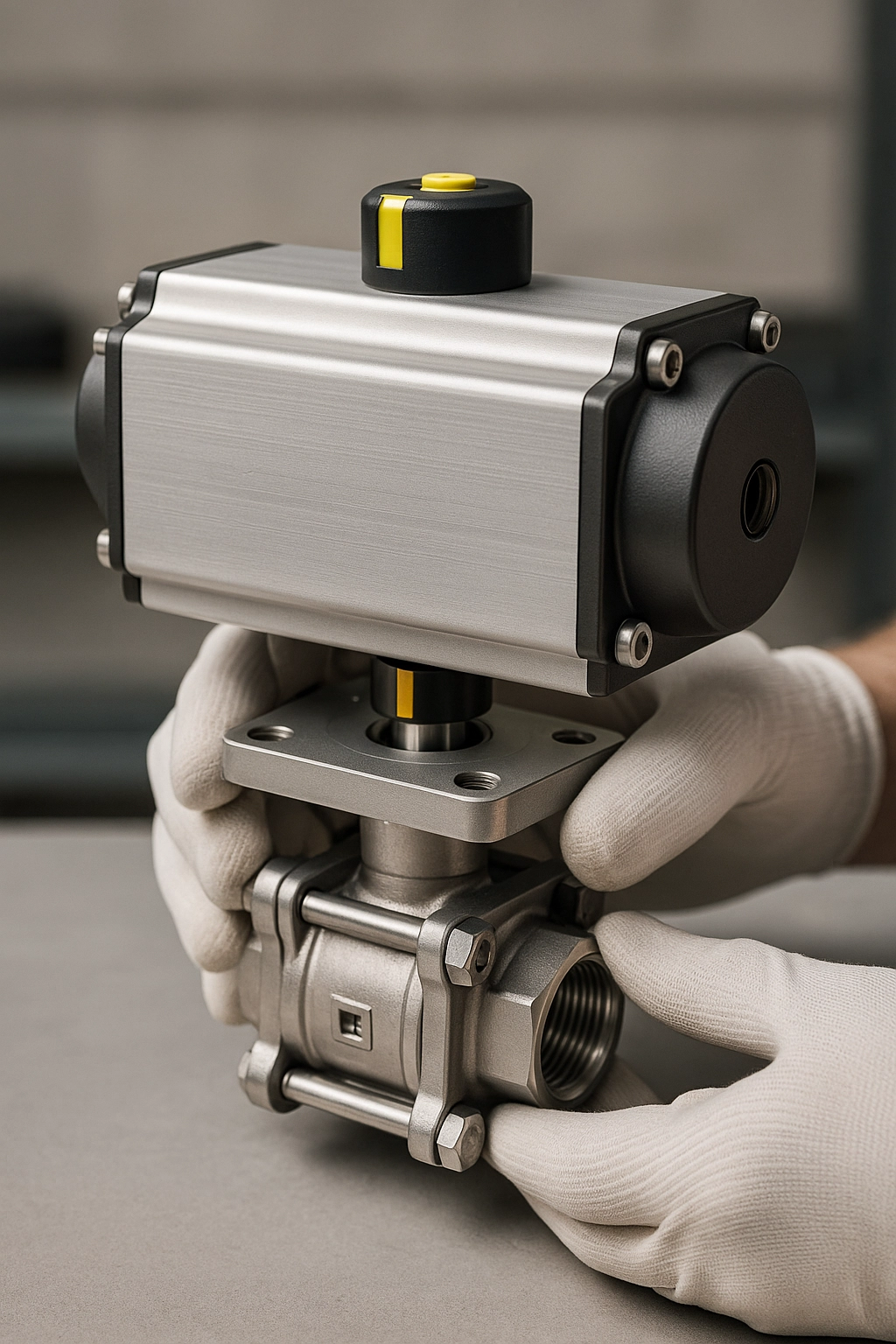

یک پکیج شیر اتوماتیک پنوماتیک معمولاً از اجزای زیر تشکیل شده است:

• شیر ربع-گرد (Quarter-Turn Valve): شیر اصلی که قرار است اتوماتیک شود. این شیر می‌تواند یک شیر توپی (Ball Valve) یا یک شیر پروانه‌ای (Butterfly Valve) باشد که با یک چرخش ۹۰ درجه‌ای شفت خود، کاملاً باز یا بسته می‌شود.
• اکچویتور پنوماتیک دورانی: عملگر بادی که نیروی هوای فشرده را به گشتاور چرخشی ۹۰ درجه تبدیل می‌کند. این اکچویتور می‌تواند دواثره (Double Acting) یا تک‌اثره (Single Acting / Spring Return) باشد.
• کیت نصب (Mounting Kit): در بسیاری از موارد، اکچویتور مستقیماً روی شیر نصب نمی‌شود. کیت نصب که شامل یک براکت (Bracket) و یک کوپلینگ یا آداپتور شفت (Coupling/Adaptor) است، وظیفه ایجاد اتصال مکانیکی استاندارد و هم‌راستا بین شیر و اکچویتور را بر عهده دارد.
• شیر برقی نمور (NAMUR Solenoid Valve): این شیر الکتروپنوماتیکی، فرمان الکتریکی از سیستم کنترل را دریافت کرده و مسیر ورود و خروج هوا به اکچویتور را مدیریت می‌کند.
• سوئیچ باکس (Limit Switch Box): این قطعه (که به صورت آپشنال نصب می‌شود) بر روی شفت بالایی اکچویتور قرار گرفته و با ارسال سیگنال الکتریکی، وضعیت باز یا بسته بودن شیر را به اتاق کنترل اعلام می‌کند.

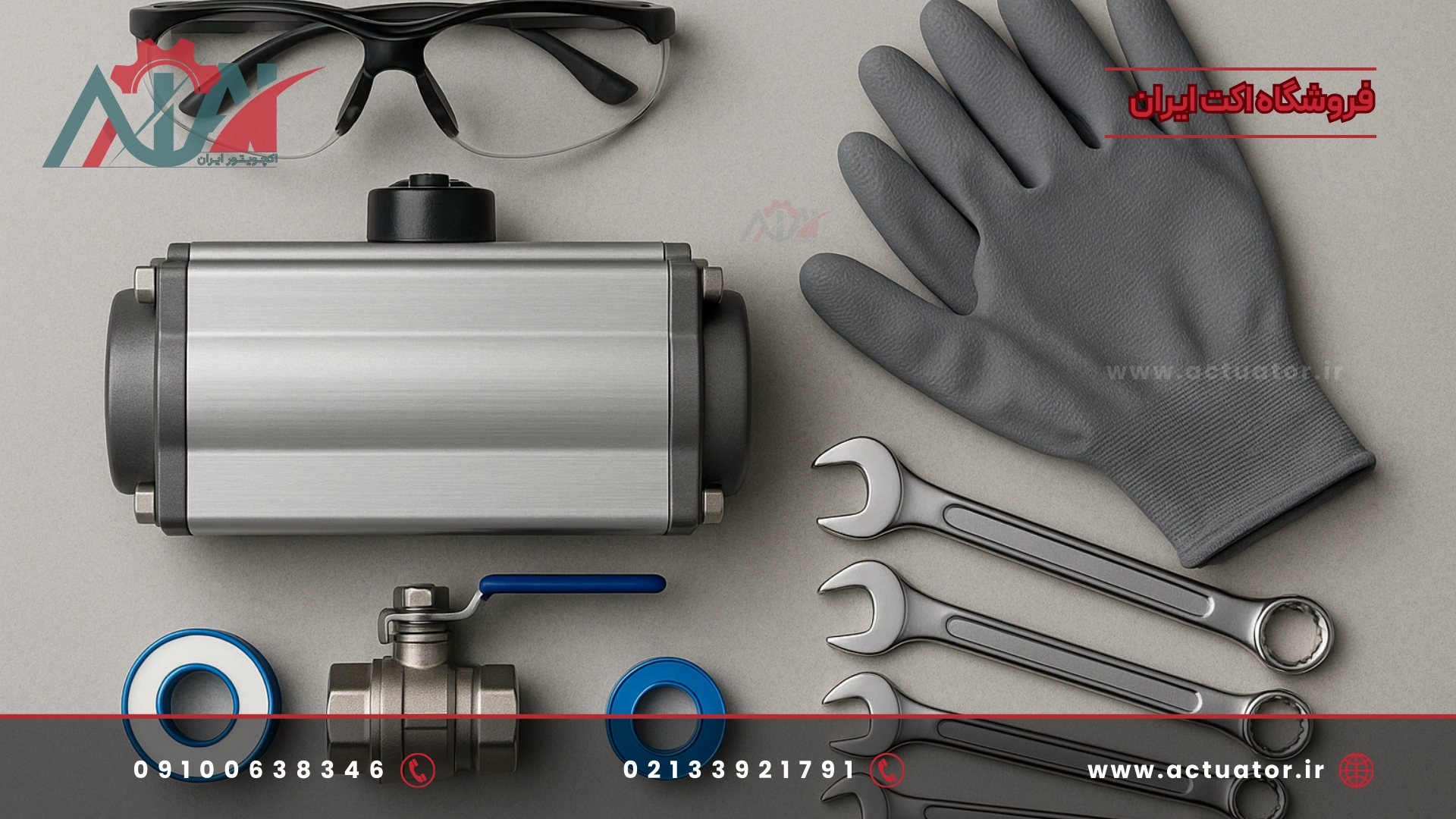

چک‌لیست ابزار و تجهیزات مورد نیاز برای نصب اکت پنوماتیک 🔧

اطمینان حاصل کنید که ابزار زیر را در اختیار دارید:

• ابزار مکانیکی: مجموعه کامل آچار تخت یا بکس، مجموعه آچار آلن، پیچ‌گوشتی‌های دوسو و چهارسو، چکش پلاستیکی.
• ابزار پنوماتیک: کاتر شیلنگ پنوماتیک، نوار تفلون یا چسب آب‌بندی رزوه، فیتینگ‌های پنوماتیک با سایز مناسب.
• ابزار برقی (برای تجهیزات جانبی): سیم‌چین، سیم‌لخت‌کن، سرسیم، و مولتی‌متر.
• تجهیزات نظافتی: دستمال تمیز و بدون پرز، اسپری تمیزکننده صنعتی.
• دیتا شیت ها و کاتالوگ : کاتالوگ های نصب مربوط به اکچویتور خود را در اختیار داشته باشید تا در صورت نیاز به آن رجوع کنید ( کاتالوگ هارا میتوانید در سایت ما به راحتی پیدا کنید مثلا با اگر برند شما پروال است میتوانید از صفحه اکچویتور پروال  دیتای مورد نیاز خود را بیابید در غیر این صورت باید به وب سایت اصلی برند مراجعه کنید . مثلا وب سایت فستو )

پروتکل‌های ایمنی حیاتی ⚠️

هیچ مرحله‌ای مهم‌تر از رعایت ایمنی نیست. قبل از شروع هر کاری، موارد زیر را اجرا کنید:

1. تخلیه فشار کامل: خط لوله‌ای که شیر روی آن نصب است را کاملاً از فشار سیال فرآیند تخلیه و ایزوله کنید. همچنین، شیر ورودی اصلی هوای فشرده به منطقه کاری را بسته و فشار هوای باقیمانده در لوله‌ها را به طور کامل تخلیه (vent) کنید.
2. قفل و برچسب‌گذاری (LOTO): منابع انرژی الکتریکی (مربوط به شیر برقی) و پنوماتیکی (شیر اصلی هوا) را قفل کرده و برچسب “در دست تعمیر” روی آن نصب کنید تا از فعال‌سازی ناخواسته توسط دیگران جلوگیری شود.
3. استفاده از تجهیزات حفاظت فردی (PPE): همواره از عینک ایمنی، دستکش کار مقاوم و کفش ایمنی استفاده کنید.
4. مطالعه اسناد فنی: این راهنما یک دستورالعمل عمومی است. همیشه دفترچه راهنمای نصب، بهره‌برداری و نگهداری (IOM) ارائه شده توسط سازنده شیر، اکچویتور و تجهیزات جانبی را به عنوان مرجع اصلی خود در نظر بگیرید.

بخش ۲: راهنمای گام به گام نصب مکانیکی

پس از اطمینان از رعایت کامل نکات ایمنی، فرآیند نصب مکانیکی را آغاز می‌کنیم. این بخش، اسکلت اصلی مجموعه شما را تشکیل می‌دهد.

مرحله ۱: بازرسی و آماده‌سازی قطعات

این مرحله اغلب نادیده گرفته می‌شود، اما برای جلوگیری از مشکلات بعدی حیاتی است.

• بازرسی آسیب‌های حمل و نقل: تمام قطعات، از جمله بدنه اکچویتور، شفت آن و فلنج شیر را برای هرگونه ترک، فرورفتگی یا آسیبی که ممکن است در حین حمل و نقل ایجاد شده باشد، به دقت بررسی کنید.
• تطبیق با لیست سفارش: از وجود تمامی قطعات لازم، از جمله پیچ‌ها، واشرها، براکت و کوپلینگ (در صورت نیاز) اطمینان حاصل کنید.
• تمیزکاری سطوح: سطوح فلنج شیر و اکچویتور را با یک دستمال تمیز و بدون پرز، از هرگونه گرد و غبار، گریس یا آلودگی پاک کنید. یک سطح تمیز، اتصال بهتر و محکم‌تری را تضمین می‌کند.
• تست دستی شیر: قبل از نصب اکچویتور، یک بار شیر را با دست (یا با آچار مخصوص) به صورت کامل باز و بسته کنید تا از حرکت نرم و روان آن اطمینان حاصل نمایید. هرگونه گیر کردن یا سفتی غیرعادی در این مرحله، باید قبل از اتوماسیون برطرف شود.

مرحله ۲: آماده‌سازی و هم‌راستاسازی شیر و اکچویتور پنوماتیک

این مرحله یکی از حیاتی‌ترین مراحل نصب است و دقت در آن، از بروز بسیاری از مشکلات آینده جلوگیری می‌کند. هدف در اینجا، تطبیق کامل موقعیت مکانی شیر با موقعیت مکانی اکچویتور قبل از اتصال فیزیکی آنهاست.

برای اکچویتورهای تک‌اثره (فنر برگشت / Spring Return):

این اکچویتورها یک حالت استراحت طبیعی دارند که همان حالت ایمن (Fail-Safe) آن‌هاست . فرآیند به شرح زیر است:

1. تعیین حالت ایمن شیر: مشخص کنید که شیر شما باید در حالت اضطراری (قطع هوا) باز بماند (Fail-Open) یا بسته شود (Fail-Close).
2. قرار دادن شیر در حالت ایمن: با استفاده از دست یا آچار مخصوص، شیر را به صورت دستی در همان حالت ایمن قرار دهید (مثلاً اگر Fail-Close است، آن را کاملاً ببندید).
3. تطبیق اکچویتور: اکچویتور تک‌اثره در حالت بدون فشار هوا، به طور خودکار در وضعیت ایمن خود قرار دارد. بنابراین نیازی به تغییر وضعیت آن نیست.

برای اکچویتورهای دواثره (Double Acting):

این اکچویتورها حالت استراحت طبیعی ندارند. بنابراین، شما باید یک موقعیت مرجع (معمولاً حالت بسته) را انتخاب کنید:

1. بستن کامل شیر: شیر را با دست یا آچار در موقعیت کاملاً بسته قرار دهید.
2. قرار دادن اکچویتور در حالت بسته: به صورت موقت، فشار هوا را به پورتی که باعث بسته شدن شیر می‌شود اعمال کنید تا اکچویتور در موقعیت بسته قرار گیرد. سپس هوا را قطع کنید. (در صورت عدم دسترسی به هوا، می‌توانید با آچار مخصوص شفت را بچرخانید).

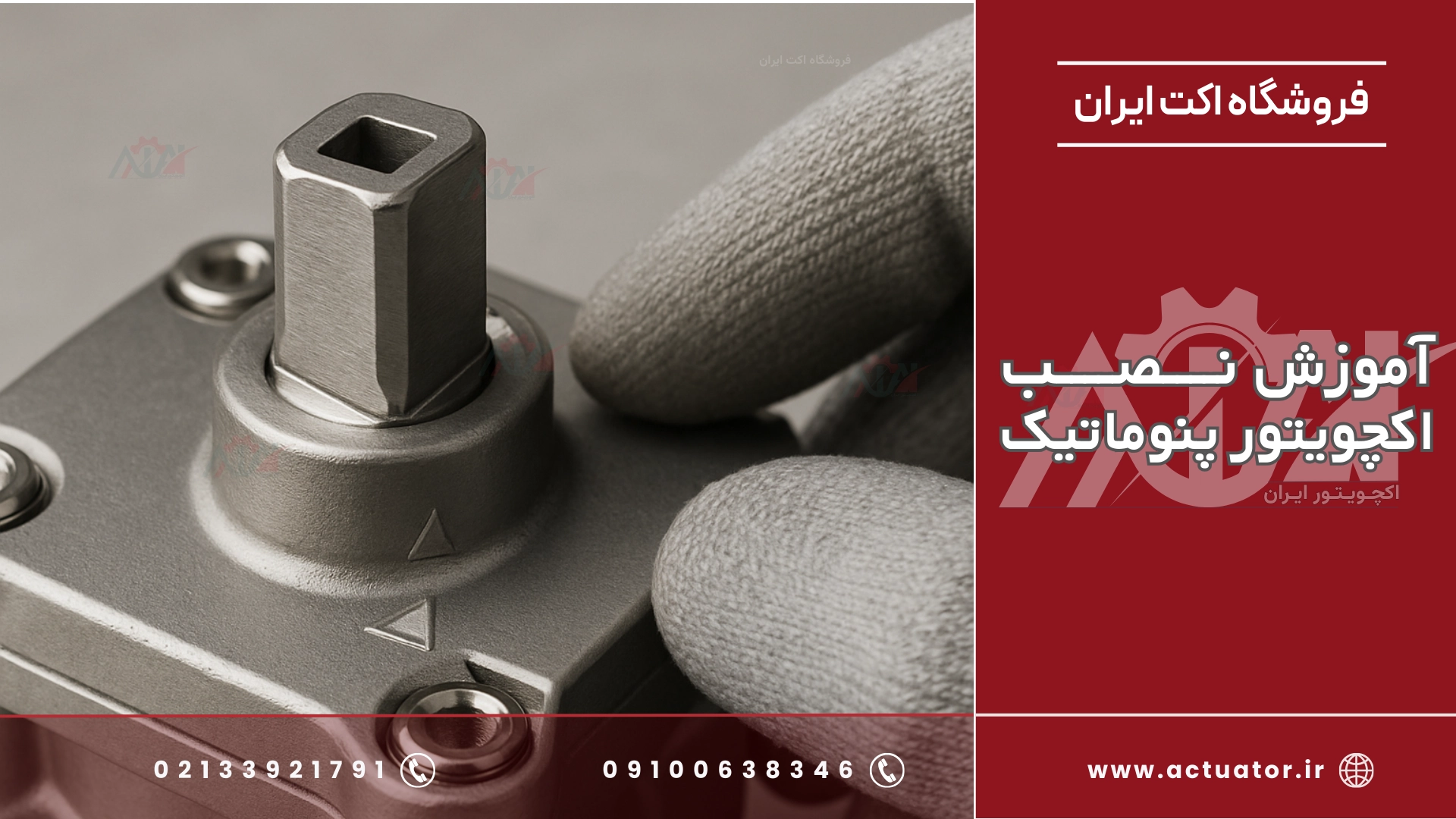

مرحله ۳: مونتاژ اکچویتور پنوماتیک روی شیر

اکنون که هر دو قطعه هم‌راستا هستند، زمان اتصال فیزیکی آن‌ها فرا رسیده است. این کار به دو روش اصلی انجام می‌شود:

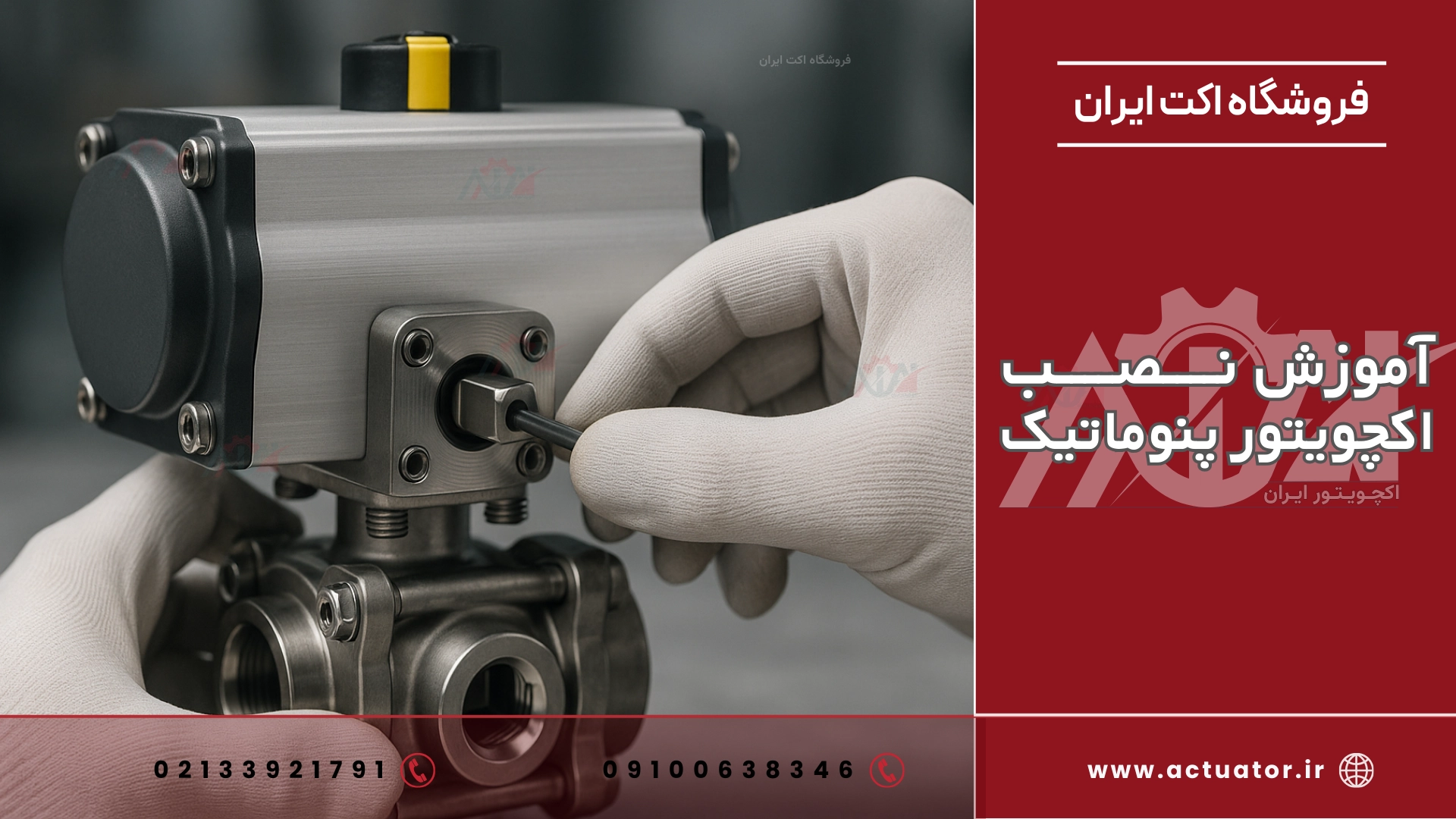

روش اول: نصب مستقیم (Direct Mount)

این روش مدرن و استاندارد برای شیرها و اکچویتورهایی است که هر دو از استاندارد ISO 5211 پیروی می‌کنند.

1. قرار دادن کوپلینگ: اگر شفت خروجی اکچویتور و استم شیر از نظر شکل یا اندازه متفاوت هستند، ابتدا آداپتور یا کوپلینگ مناسب را روی استم شیر قرار دهید.
2. نشاندن اکچویتور: با دقت، اکچویتور را از بالا بر روی فلنج شیر قرار دهید. به آرامی آن را پایین بیاورید تا شفت اکچویتور به طور کامل با کوپلینگ یا استم شیر درگیر شود. اکچویتور باید بدون هیچ‌گونه فشار یا نیروی اضافی، به راحتی روی فلنج شیر بنشیند.

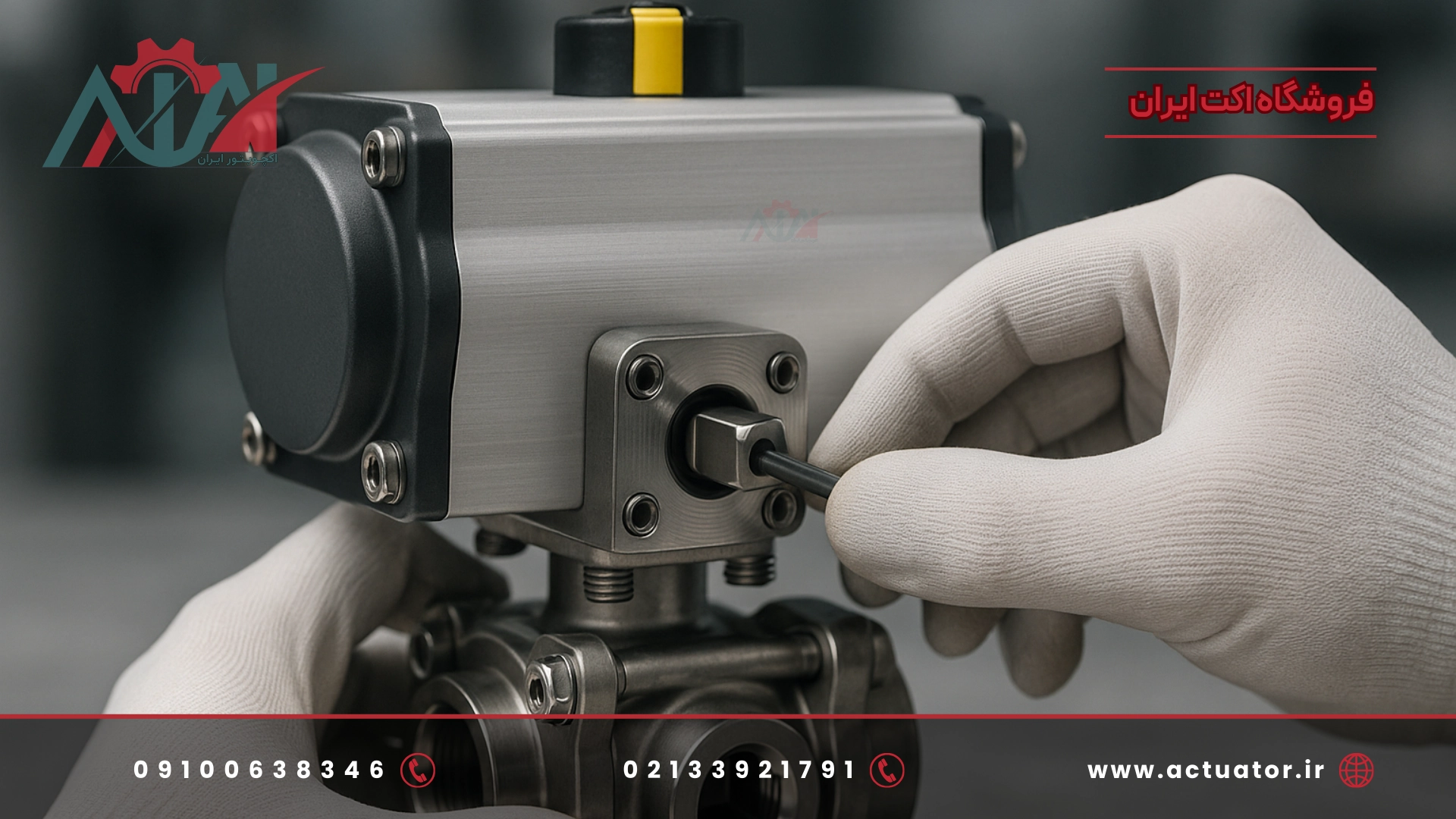

3. بستن پیچ‌ها: پیچ‌های اتصال را در سوراخ‌های فلنج قرار داده و ابتدا با دست آن‌ها را سفت کنید. سپس با استفاده از آچار، پیچ‌ها را به صورت ضربدری (Star Pattern) و مرحله به مرحله محکم کنید. این کار باعث توزیع یکنواخت نیرو و جلوگیری از ایجاد تنش در فلنج می‌شود.

روش دوم: نصب با براکت و کوپلینگ (Bracket & Coupling Mount)

اگر ابعاد فلنج شیر و اکچویتور با یکدیگر مطابقت نداشته باشد، از یک کیت نصب استفاده می‌شود.

1. نصب براکت روی شیر: ابتدا براکت را با استفاده از پیچ‌های مناسب، به طور کاملاً محکم و تراز روی فلنج شیر نصب کنید.
2. نصب اکچویتور روی براکت: سپس اکچویتور را بر روی وجه دیگر براکت نصب و محکم کنید.
3. نصب کوپلینگ: در نهایت، کوپلینگ را بین شفت اکچویتور و استم شیر قرار داده و آن را محکم کنید. در این روش، اطمینان از هم‌محور بودن کامل شفت‌ها اهمیت دوچندان دارد.

مرحله ۴: نصب تجهیزات جانبی اکچویتور پنوماتیک

پس از نصب مکانیکی، نوبت به نصب قطعات کنترلی می‌رسد.

نصب شیر برقی نامور (NAMUR Solenoid Valve)

1. سطح پورت‌های هوای روی بدنه اکچویتور (رابط نامور) را بررسی و از تمیز بودن آن اطمینان حاصل کنید.
2. اورینگ‌های آب‌بندی را بر روی پایه‌ی شیر برقی قرار دهید.
3. شیر برقی را با دقت روی رابط نامور اکچویتور قرار دهید، به طوری که پورت‌های آن دقیقاً روی حفره‌های هوای اکچویتور بنشینند (پورت 2 شیر برقی به پورت A اکچویتور و پورت 4 به پورت B).
4. شیر برقی را با دو پیچ مخصوص آن، بر روی بدنه اکچویتور محکم کنید.

نصب لیمیت سوئیچ باکس (Limit Switch Box)

1. ابتدا براکت مخصوص سوئیچ باکس را بر روی حفره‌های پیچ بالای بدنه اکچویتور نصب کنید.
2. سوئیچ باکس را بر روی براکت قرار دهید، به طوری که شفت درایو آن بر روی شفت بالایی اکچویتور قرار گرفته و با آن درگیر شود.
3. سوئیچ باکس را با پیچ به براکت محکم کنید. (تنظیم بادامک‌های داخلی آن در مراحل بعدی انجام خواهد شد).

بخش ۳: اتصالات پنوماتیک و تنظیمات نهایی

اکنون که مجموعه مکانیکی شما آماده است، زمان آن رسیده که با اتصال هوای فشرده، به آن جان ببخشید و تنظیمات نهایی را برای عملکردی بی‌نقص انجام دهید.

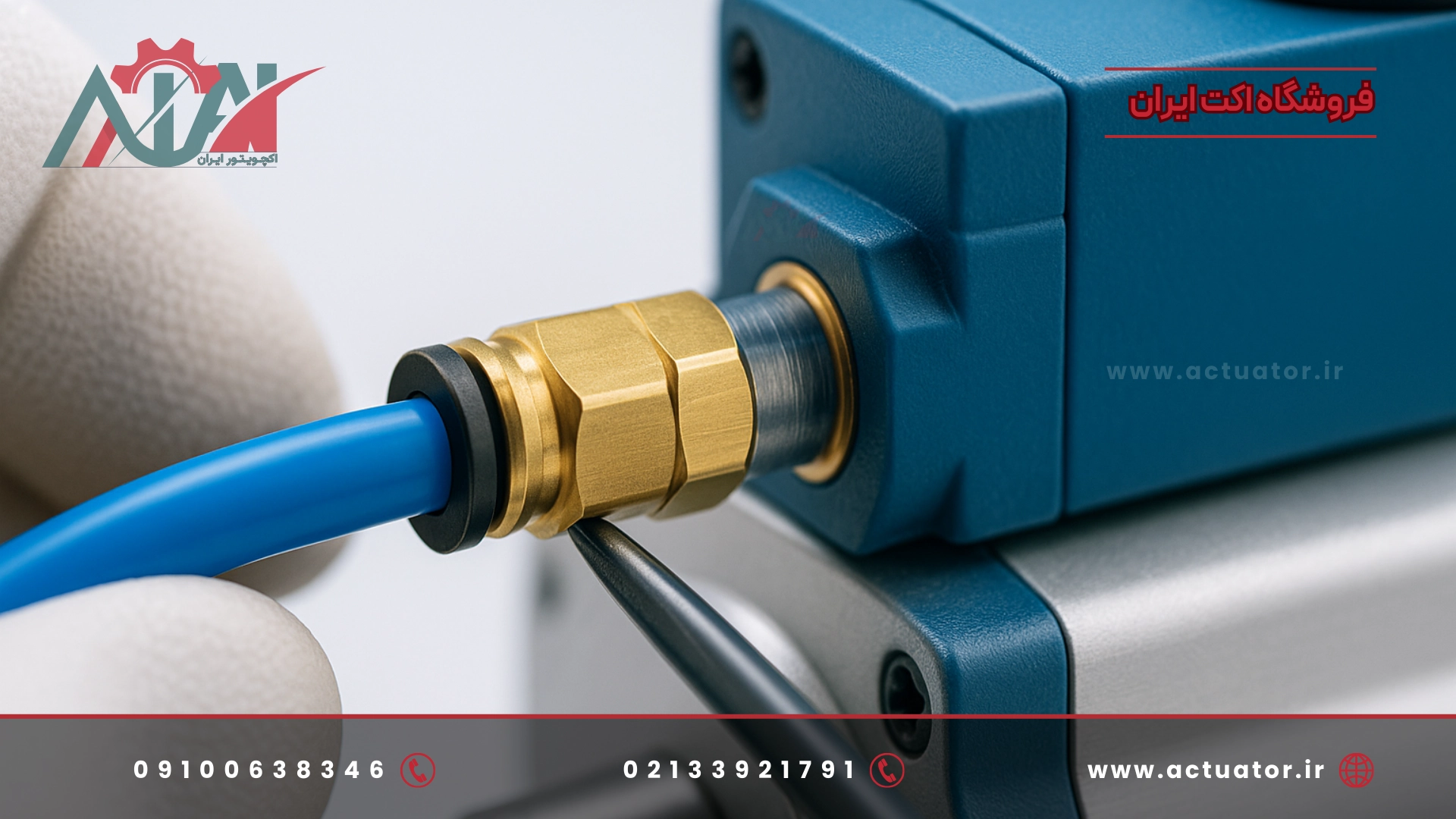

اصول لوله‌کشی اکچویتور پنوماتیک

قبل از اتصال، به چند نکته کلیدی توجه کنید:

• هوای تمیز و خشک: اطمینان حاصل کنید که هوای ورودی به شیر برقی از یک واحد مراقبت (FRL) عبور کرده و کاملاً تمیز و خشک است. این مهم‌ترین عامل در طول عمر اکچویتور است.
• سایز مناسب لوله: از شیلنگ یا لوله پنوماتیک با قطر داخلی مناسب استفاده کنید. لوله‌های بسیار باریک، جریان هوا را محدود کرده و باعث کندی و ضعف عملکرد اکچویتور می‌شوند.
• برش‌های تمیز: همیشه انتهای شیلنگ را با یک کاتر مخصوص و به صورت کاملاً عمود برش دهید. برش کج یا له شده، باعث نشتی در محل فیتینگ‌ها می‌شود.
• آب‌بندی رزوه‌ها: تمام اتصالات رزوه‌ای را با نوار تفلون یا چسب آب‌بندی مناسب، به درستی آب‌بندی کنید.

دیاگرام و توضیحات اتصالات اکچویتور پنوماتیک

نحوه لوله‌کشی بستگی به نوع اکچویتور پنوماتیک شما (تک‌اثره یا دواثره) و شیر برقی مربوط به آن دارد.

اتصالات برای اکچویتور دواثره (Double-Acting) با شیر برقی 5/2

1. لوله اصلی هوای فشرده را به پورت ورودی شیر برقی (معمولاً با شماره 1 یا حرف P مشخص شده) متصل کنید.
2. یک لوله از پورت خروجی اول شیر برقی (شماره 2 یا A) به پورت ورودی اول اکچویتور (که معمولاً باعث حرکت بستن می‌شود) وصل کنید.
3. یک لوله از پورت خروجی دوم شیر برقی (شماره 4 یا B) به پورت ورودی دوم اکچویتور (که معمولاً باعث حرکت باز شدن می‌شود) وصل کنید.
4. بر روی پورت‌های اگزوز شیر برقی (شماره 3 و 5 یا R و S)، صدا خفه‌کن (Silencer) نصب کنید.

اتصالات برای اکچویتور تک‌اثره (Single-Acting) با شیر برقی 3/2

1. لوله اصلی هوای فشرده را به پورت ورودی شیر برقی (شماره 1 یا P) متصل کنید.
2. یک لوله از پورت خروجی شیر برقی (شماره 2 یا A) به تنها پورت ورودی اکچویتور وصل کنید.
3. بر روی پورت اگزوز شیر برقی (شماره 3 یا R)، صدا خفه‌کن نصب کنید.

تنظیمات دقیق پس از نصب اکچویتور پنوماتیک

پس از اتصال هوا، دو تنظیم نهایی برای عملکرد بی‌نقص ضروری است.

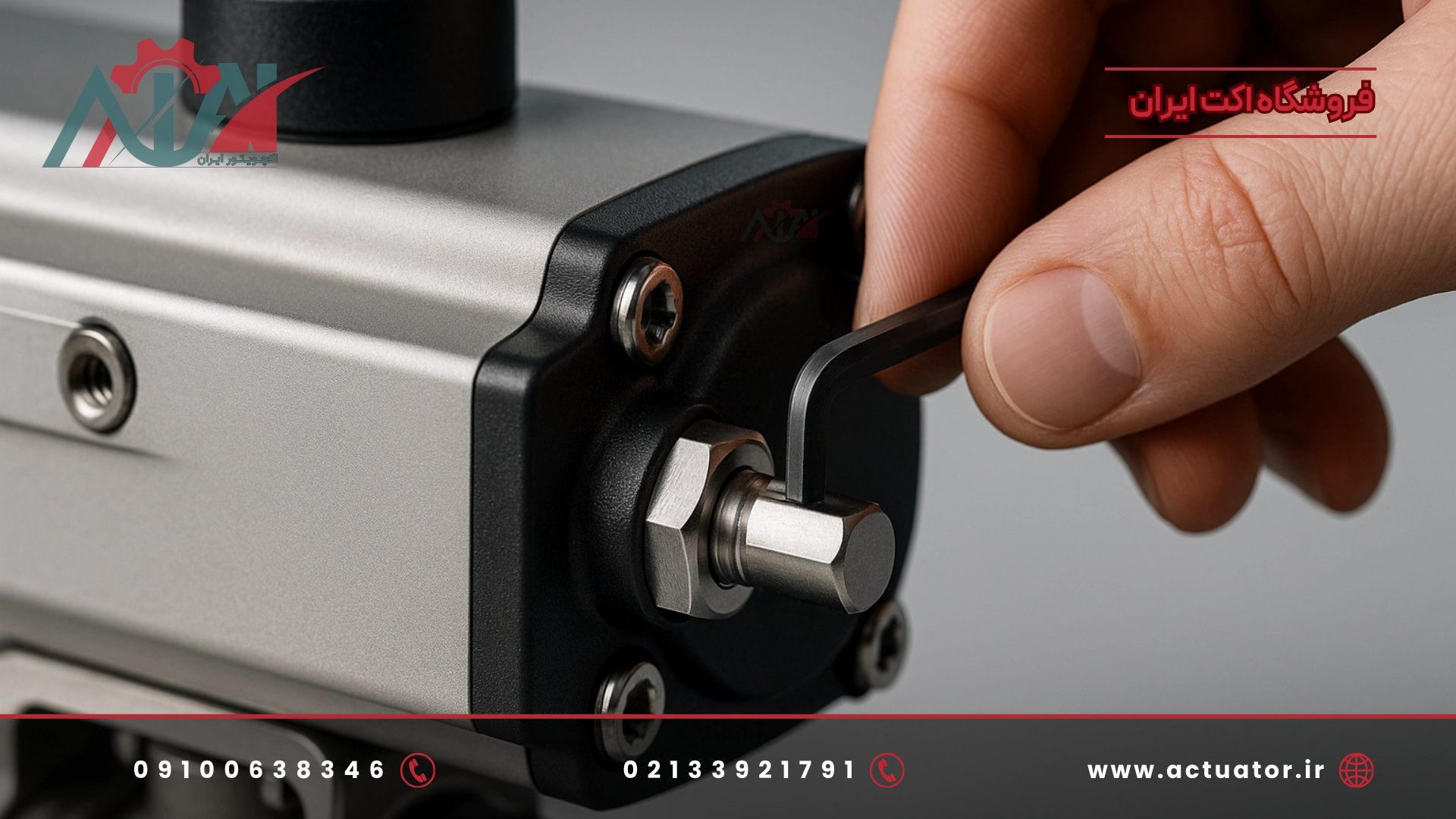

تنظیم پیچ‌های کورس (Travel Stops)

این پیچ‌ها که در دو طرف بدنه اکچویتور قرار دارند، به شما اجازه می‌دهند تا نقطه توقف نهایی را در حالت کاملاً باز و کاملاً بسته با دقت میلی‌متری تنظیم کنید. این کار برای جلوگیری از اعمال فشار اضافی به مکانیزم داخلی شیر و تضمین آب‌بندی کامل، حیاتی است.

1. شیر را با فرمان هوا در حالت کاملاً بسته قرار دهید.
2. پیچ تنظیم مربوط به حالت بسته را به آرامی به سمت داخل بچرخانید تا جایی که احساس کنید با پیستون تماس پیدا کرده و سپس مهره قفل‌کننده آن را محکم کنید.
3. همین فرآیند را برای حالت کاملاً باز نیز تکرار کنید.

کالیبراسیون لیمیت سوئیچ باکس

1. درپوش سوئیچ باکس را باز کنید.
2. شیر را در حالت کاملاً بسته قرار دهید. پیچ بادامک پایینی (مربوط به حالت بسته) را شل کرده و آن را بچرخانید تا جایی که میکروسوئیچ مربوطه را فعال کند (صدای “کلیک” بدهد). سپس پیچ را محکم کنید.
3. شیر را در حالت کاملاً باز قرار دهید و همین کار را برای بادامک بالایی (مربوط به حالت باز) تکرار کنید.
4. پس از اتمام، درپوش را به دقت ببندید تا آب‌بندی آن حفظ شود.

بخش ۴: تست، راه‌اندازی و عیب‌یابی اولیه

اکنون مجموعه شما آماده تست نهایی است.

نتیجه‌گیری و سوالات متداول (FAQ)

نصب صحیح و اصولی یک اکچویتور پنوماتیک، فرآیندی است که با کمی دقت و پیروی از مراحل استاندارد، به راحتی قابل انجام است. یک نصب موفق، تضمین‌کننده سال‌ها عملکرد قابل اعتماد، ایمن و بدون دردسر از مجموعه شیر و اکچویتور شما خواهد بود.

۱. اگر اکچویتور در جهت اشتباه حرکت کند، مشکل چیست؟

این مشکل معمولاً در اکچویتورهای دواثره رخ می‌دهد. به احتمال زیاد، اتصالات لوله‌های هوا به پورت‌های A و B اکچویتور (یا پورت‌های 2 و 4 شیر برقی) برعکس انجام شده است. جای این دو لوله را با هم عوض کنید.

۲. چرا باید از صدا خفه‌کن (Silencer) در اگزوز شیر برقی استفاده کنم؟

تخلیه هوای فشرده با سرعت بالا، صدای بسیار بلندی ایجاد می‌کند. صدا خفه‌کن این صدا را تا حد زیادی کاهش می‌دهد. علاوه بر این، از ورود گرد و غبار و آلودگی به داخل شیر برقی از طریق پورت اگزوز نیز جلوگیری می‌کند.

۳. اگر شیر به طور کامل آب‌بندی نکند، اولین چیزی که باید چک کنم چیست؟

اولین و محتمل‌ترین علت، تنظیم نادرست پیچ کورس مربوط به حالت بسته است. ممکن است اکچویتور کمی زودتر از رسیدن شیر به نقطه آب‌بندی کامل، متوقف شود. پیچ تنظیم را کمی به سمت بیرون بچرخانید تا به شیر اجازه حرکت بیشتری بدهید.
