چگونه گشتاور اکچویتور را محاسبه کنیم؟

راهنمای گام به گام مهندسی برای سایزینگ صحیح عملگرهای دورانی

شاید بتوان گفت بزرگترین و پرهزینه‌ترین اشتباه در فرآیند اتوماسیون شیرآلات، انتخاب سایز نامناسب اکچویتور است. یک اکچویتور بیش از حد ضعیف، قادر به باز و بسته کردن شیر نخواهد بود و یک اکچویتور بیش از حد قوی، علاوه بر هزینه اضافی، می‌تواند به استم و مکانیزم داخلی شیر آسیب برساند. کلید انتخاب صحیح، در یک پارامتر اساسی خلاصه می‌شود: گشتاور (Torque).

اما گشتاور چیست و چگونه مقدار دقیق آن را برای یک کاربرد خاص محاسبه کنیم؟ این راهنمای جامع و تخصصی، به صورت گام به گام و با زبانی ساده، شما را در فرآیند مهندسی محاسبه گشتاور مورد نیاز برای انتخاب اکچویتور دورانی همراهی می‌کند.

بخش ۱: گشتاور (Torque) در اکچویتور چیست؟ (مفاهیم پایه)

به زبان ساده، گشتاور یک نیروی چرخشی است. همانطور که “نیرو” باعث حرکت یک جسم در یک خط مستقیم می‌شود، “گشتاور” باعث چرخش یک جسم حول یک محور می‌گردد. تصور کنید در حال باز کردن درب یک بطری با درپوش سفت هستید؛ نیروی چرخشی که دست شما برای باز کردن درپوش اعمال می‌کند، دقیقاً همان گشتاور است.

در دنیای اکچویتورهای دورانی، گشتاور به نیروی چرخشی گفته می‌شود که اکچویتور برای چرخاندن شفت شیر (و در نتیجه باز و بسته کردن آن) تولید می‌کند. واحد اندازه‌گیری استاندارد گشتاور، نیوتن-متر (N.m) است.

بخش ۲: آشنایی با انواع گشتاور در شیرآلات ربع‌گرد

گشتاور مورد نیاز یک شیر، یک عدد ثابت نیست و در طول حرکت ۹۰ درجه‌ای آن تغییر می‌کند. برای انتخاب صحیح اکچویتور، باید با سه نوع اصلی گشتاور آشنا باشید:

۱. گشتاور شکست (Breakaway Torque – BTO)

این مهم‌ترین گشتاور برای سایزینگ اکچویتور است. گشتاور شکست، حداکثر نیروی چرخشی است که برای غلبه بر اصطکاک استاتیک و جدا کردن دیسک یا توپی شیر از نشیمن‌گاه (Seat) آن، در لحظه اولیه حرکت (از حالت کاملاً بسته یا کاملاً باز) مورد نیاز است. این مقدار، همیشه بالاترین مقدار گشتاور در کل سیکل حرکتی شیر است.

۲. گشتاور در حال حرکت (Running Torque – RTO)

پس از اینکه شیر از حالت سکون خارج شد، گشتاور مورد نیاز برای ادامه حرکت تا انتهای مسیر، کاهش می‌یابد. این گشتاور که به آن گشتاور دینامیکی نیز گفته می‌شود، معمولاً اهمیت کمتری در سایزینگ اولیه دارد.

۳. گشتاور نشست (Seating Torque – ETO)

این گشتاور، نیروی لازم در لحظه پایانی حرکت برای فشردن دیسک یا توپی به داخل نشیمن‌گاه و ایجاد آب‌بندی کامل (Tight Shut-off) است. مقدار این گشتاور نیز می‌تواند قابل توجه باشد، به خصوص در شیرهای پروانه‌ای با سیت‌های نرم.

بخش ۳: عوامل موثر بر گشتاور مورد نیاز شیر

گشتاور مورد نیاز یک شیر، که در دیتاشیت آن ذکر می‌شود، تحت تاثیر عوامل متعددی قرار دارد. آشنایی با این عوامل به شما کمک می‌کند تا درک بهتری از اعداد و ارقام داشته باشید:

• نوع شیر (Valve Type): شیرهای پروانه‌ای (Butterfly Valves)، به خصوص مدل‌های High-Performance، به دلیل اصطکاک دیسک با سیت، معمولاً به گشتاور بیشتری نسبت به شیرهای توپی (Ball Valves) با سایز مشابه نیاز دارند.
• سایز شیر (Valve Size): رابطه مستقیم دارد. هرچه سایز شیر بزرگتر باشد، سطح مقطع دیسک یا توپی بزرگتر شده و برای غلبه بر فشار سیال، به گشتاور بیشتری نیاز است.
• جنس سیت (Seat Material): سیت‌های نرم (Soft Seats) مانند EPDM یا PTFE به دلیل اصطکاک بالاتر، معمولاً به گشتاور بیشتری نسبت به سیت‌های فلزی (Metal Seats) نیاز دارند.
• فشار تفاضلی (Differential Pressure – ΔP): این یک پارامتر بسیار مهم است. هرچه اختلاف فشار سیال در دو طرف شیر بیشتر باشد، نیروی وارد بر دیسک یا توپی بیشتر شده و برای به حرکت درآوردن آن به گشتاور بالاتری نیاز است.
• نوع سیال (Media Type): سیالات تمیز مانند آب یا هوا به گشتاور کمتری نیاز دارند. اما سیالات چسبنده، دارای ذرات جامد یا دوغاب‌ها (Slurries) باعث افزایش اصطکاک شده و گشتاور مورد نیاز را بالا می‌برند.
• دما (Temperature): دماهای بسیار بالا یا بسیار پایین می‌توانند بر سختی یا نرمی جنس سیت تاثیر گذاشته و در نتیجه، گشتاور مورد نیاز را تغییر دهند.

بخش ۴: راهنمای گام به گام محاسبه گشتاور اکچویتور 🧮

اکنون به بخش عملی ماجرا می‌رسیم. فرآیند محاسبه مهندسی و صحیح گشتاور، شامل ۴ مرحله ساده و کلیدی است.

مرحله ۱: یافتن گشتاور شیر از دیتاشیت

این مهم‌ترین و اولین قدم است. گشتاور مورد نیاز شیر یک عدد حدسی نیست، بلکه یک داده فنی است که باید از منبع معتبر، یعنی کاتالوگ یا دیتاشیت فنی سازنده شیر، استخراج شود. در این اسناد، معمولاً یک جدول یا نمودار وجود دارد که گشتاور شکست (Breakaway Torque) شیر را بر اساس سایز و فشارهای تفاضلی مختلف نشان می‌دهد.

مرحله ۲: اعمال ضریب اطمینان (Safety Factor)

هرگز اکچویتور را دقیقاً برابر با گشتاور شیر انتخاب نکنید! همیشه یک حاشیه اطمینان برای پوشش دادن به شرایط پیش‌بینی نشده مانند افت فشار هوا، فرسودگی شیر در طول زمان، یا تغییرات دما در نظر بگیرید. این حاشیه اطمینان، ضریب اطمینان نامیده می‌شود.

• برای سیالات تمیز و غیر خورنده (مانند آب و هوا): ضریب اطمینان 1.25 (25%)
• برای سیالات کمی خورنده یا چسبنده: ضریب اطمینان 1.5 (50%)
• برای سیالات بسیار خورنده، دارای ذرات جامد یا دوغاب: ضریب اطمینان 2.0 (100%) یا بالاتر

مرحله ۳: محاسبه گشتاور نهایی مورد نیاز

اکنون با استفاده از فرمول ساده زیر، گشتاور نهایی که اکچویتور شما باید تامین کند را محاسبه کنید:

گشتاور نهایی مورد نیاز = گشتاور شکست شیر × ضریب اطمینان

مثال عملی: فرض کنید یک شیر توپی داریم که طبق کاتالوگ، گشتاور شکست آن 100 نیوتن‌متر (Nm) است و قرار است در یک خط با سیال کمی چسبنده کار کند.

• گشتاور شکست شیر: 100 Nm
• ضریب اطمینان انتخابی: 1.5
• محاسبه گشتاور نهایی: 100 Nm × 1.5 = 150 Nm

بنابراین، شما به اکچویتوری نیاز دارید که بتواند حداقل 150 نیوتن‌متر گشتاور تولید کند.

مرحله ۴: مقایسه با گشتاور خروجی اکچویتور

با عدد نهایی (در مثال ما 150Nm) به کاتالوگ اکچویتور مورد نظر خود مراجعه کنید. در جداول فنی اکچویتور، گشتاور خروجی بر اساس فشارهای مختلف هوای ورودی لیست شده است.

نکته بسیار مهم: شما باید گشتاور اکچویتور را در ستون مربوط به حداقل فشار هوای موجود در سایت خود بررسی کنید. به عنوان مثال، اگر حداقل فشار هوای شما 5 بار است، باید اکچویتوری را پیدا کنید که در فشار 5 بار، گشتاوری بیشتر از 150Nm تولید کند.

بخش ۵: انتخاب اکچویتور بر اساس گشتاور محاسبه شده (مثال‌های کاربردی)

اکنون که می‌دانیم به 150Nm گشتاور نیاز داریم، چگونه بر اساس نوع کاربرد، برند مناسب را انتخاب کنیم؟

مثال ۱: انتخاب برای کاربردهای حساس و صنعتی (لینک به برند پروال)

فرض کنید شیر ما در یک واحد پتروشیمی نصب شده و نیاز به قابلیت اطمینان بالا و گواهی‌نامه‌های ایمنی دارد. در این حالت، به سراغ یک برند باکیفیت و معتبر می‌رویم. با مراجعه به کاتالوگ اکچویتور پروال، مدلی از سری PA را پیدا می‌کنیم که در فشار هوای موجود، گشتاوری بالاتر از 150Nm ارائه دهد. انتخاب پروال، کیفیت و ایمنی را برای این کاربرد حساس تضمین می‌کند.

مثال ۲: انتخاب برای کاربردهای عمومی و اقتصادی (لینک به برند نوجیکس)

حالا فرض کنید همان شیر در یک خط آب غیر حساس نصب شده و اولویت اصلی، مدیریت هزینه‌هاست. در این سناریو، می‌توانیم به سراغ یک برند اقتصادی اما کارآمد برویم. با مراجعه به کاتالوگ اکچویتور نوجیکس، مدلی را انتخاب می‌کنیم که با کمترین هزینه، گشتاور مورد نیاز بالای 150Nm را تامین کند و به این ترتیب، اتوماسیون را با بودجه‌ای بهینه‌تر به انجام می‌رسانیم.

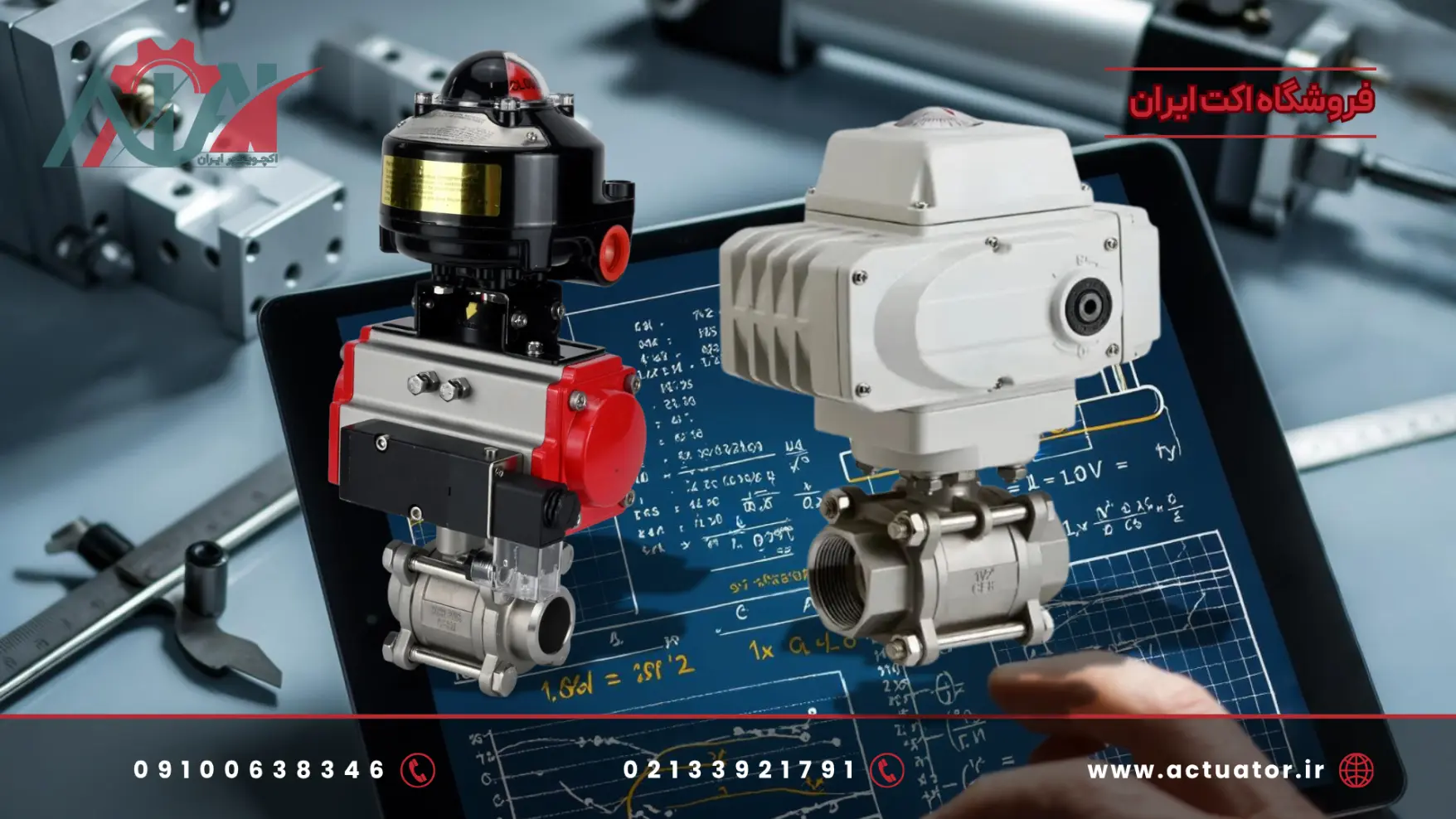

بخش ۶: نکته تخصصی برای اکچویتورهای فنر برگشت (Spring Return)

محاسبه گشتاور برای اکچویتورهای تک‌اثره یا فنر برگشت (SR) نیازمند یک مرحله بررسی اضافی و بسیار مهم است.

یک اکچویتور فنر برگشت دارای دو گشتاور خروجی متفاوت است:

• گشتاور حرکت با هوا (Air Stroke Torque): نیروی چرخشی که با فشار هوا تولید می‌شود.
• گشتاور حرکت با فنر (Spring Stroke Torque): نیروی چرخشی که توسط انرژی ذخیره شده در فنرها (پس از قطع هوا) تولید می‌شود.

قانون طلایی برای سایزینگ مدل فنر برگشت: هر دو گشتاور (هم گشتاور هوا و هم گشتاور فنر) باید به تنهایی قادر به چرخاندن شیر باشند. رایج‌ترین اشتباه، در نظر نگرفتن گشتاور فنر است.

چگونه بررسی کنیم؟

در کاتالوگ اکچویتورهای فنر برگشت، معمولاً گشتاور به چهار بخش تقسیم می‌شود: شروع با فنر، پایان با فنر، شروع با هوا، و پایان با هوا. شما باید اطمینان حاصل کنید که کمترین مقدار از این چهار عدد، همچنان از گشتاور نهایی مورد نیاز شما (که در مرحله قبل محاسبه کردید) بیشتر باشد. معمولاً کمترین گشتاور، در انتهای کورس حرکت فنر (Spring End Torque) رخ می‌دهد.

بخش ۷: نتیجه‌گیری و سوالات متداول (FAQ)

محاسبه صحیح گشتاور، مهم‌ترین قدم در مهندسی و انتخاب یک سیستم اتوماسیون شیر قابل اعتماد است. با دنبال کردن فرآیند گام به گام — یافتن گشتاور شیر، اعمال ضریب اطمینان، و مقایسه با کاتالوگ اکچویتور — شما می‌توانید با اطمینان، راه‌حلی را انتخاب کنید که برای سال‌ها عملکردی بی‌نقص و کارآمد را تضمین کند. به یاد داشته باشید که یک انتخاب صحیح در ابتدا، از هزینه‌های بسیار سنگین تعمیرات و توقف تولید در آینده جلوگیری می‌کند.

۱. اگر گشتاور شیر را در کاتالوگ پیدا نکردم چه کنم؟

بهترین و تنها راه، تماس مستقیم با سازنده یا تامین‌کننده معتبر شیر است. آن‌ها موظفند اطلاعات فنی دقیق محصول خود را در اختیار شما قرار دهند. هرگز مقادیر گشتاور را حدس نزنید یا تخمین نزنید.

۲. چرا ضریب اطمینان اینقدر مهم است؟ آیا نمی‌توانم اکچویتور را دقیقاً برابر با گشتاور شیر انتخاب کنم؟

خیر. ضریب اطمینان برای پوشش دادن به متغیرهایی است که در کاتالوگ شیر ذکر نشده‌اند؛ مانند فرسودگی و افزایش اصطکاک شیر در طول زمان، تغییرات دمای محیط، افت فشار جزئی در خطوط هوا، و شرایط پیش‌بینی نشده فرآیند. انتخاب دقیق و بدون حاشیه اطمینان، یک ریسک بزرگ است.

۳. آیا استفاده از فشار هوای بالاتر برای انتخاب اکچویتور کوچکتر، همیشه انتخاب بهتری است؟

لزوماً خیر. اگرچه فشار هوای بالاتر (مثلاً ۸ بار به جای ۶ بار) به شما اجازه می‌دهد اکچویتور کوچکتری انتخاب کنید، اما این کار مصرف هوای فشرده (و در نتیجه هزینه انرژی) را افزایش می‌دهد و ممکن است باعث استهلاک سریع‌تر قطعات شود. بهترین کار، سایزینگ اکچویتور بر اساس فشار هوای استاندارد و پایدار موجود در سایت شماست.

۴. تفاوت گشتاور شکست (Breakaway) و نشست (Seating) چیست؟

گشتاور شکست نیروی لازم برای شروع حرکت و جدا کردن توپی/دیسک از سیت است. گشتاور نشست نیروی لازم در انتهای حرکت برای فشردن و آب‌بندی کامل است. در ۹۹٪ موارد، گشتاور شکست بالاترین مقدار است و سایزینگ اکچویتور بر اساس آن انجام می‌شود.
