کاربرد اکچویتورها در صنعت نفت، گاز و پتروشیمی

صنعت نفت، گاز و پتروشیمی، شاهرگ حیاتی انرژی و مواد اولیه جهان مدرن است. در این صنعت عظیم، که با فرآیندهای پیچیده، فشارهای بسیار بالا و سیالات قابل اشتعال سروکار دارد، کنترل دقیق و قابل اعتماد جریان، یک اصل غیرقابل انکار است. در قلب این سیستم‌های کنترلی، اکچویتورها (Actuators) قرار دارند؛ اکچویتور هایی که وظیفه باز و بسته کردن شیرآلات حیاتی را بر عهده داشته و به عنوان بازوهای اجرایی سیستم کنترل، نقشی کلیدی در حفظ ایمنی، بهره‌وری و پایداری فرآیند ایفا می‌کنند.

انتخاب اکچویتور در این صنعت، یک تصمیم‌گیری ساده نیست، بلکه یک ارزیابی مهندسی پیچیده است که در آن، فاکتورهایی مانند ایمنی مطلق، قابلیت اطمینان حداکثری و مقاومت در برابر شرایط سخت محیطی، حرف اول را می‌زنند. این راهنمای جامع، به صورت تخصصی به بررسی چالش‌ها و الزامات این صنعت پرداخته و به شما در انتخاب بهترین تکنولوژی و مدل اکچویتور، از برندهای معتبری چون پروال، فستو و نوجیکس، کمک خواهد کرد.

بخش ۱: چالش‌های کلیدی اتوماسیون در صنعت نفت، گاز و پتروشیمی

بر خلاف بسیاری از صنایع، در صنعت نفت و گاز، کوچکترین خطا یا خرابی تجهیزات می‌تواند منجر به حوادث فاجعه‌بار، خسارات مالی عظیم و آسیب‌های جبران‌ناپذیر زیست‌محیطی شود. بنابراین، اکچویتورهایی که در این صنعت به کار می‌روند باید پاسخگوی سه چالش اصلی باشند:

۱. ایمنی مطلق در محیط‌های انفجاری (Hazardous Environments)

بسیاری از مناطق در پالایشگاه‌ها، سکوهای نفتی، و واحدهای پتروشیمی به دلیل وجود گازها، بخارات یا غبارهای قابل اشتعال، به عنوان محیط‌های بالقوه انفجاری (Hazardous Areas) طبقه‌بندی می‌شوند. در چنین محیطی، یک جرقه کوچک ناشی از تجهیزات الکتریکی غیراستاندارد، می‌تواند منجر به یک انفجار مهیب شود.

• راه‌حل: استاندارد ATEX
  ATEX یک دستورالعمل اتحادیه اروپا است که الزامات فنی و ایمنی برای تجهیزاتی که در محیط‌های انفجاری استفاده می‌شوند را مشخص می‌کند. هر اکچویتوری (چه برقی و چه پنوماتیکی با تجهیزات جانبی برقی) که در این مناطق نصب می‌شود، باید دارای گواهی ATEX معتبر باشد. این گواهی تضمین می‌کند که طراحی و ساخت دستگاه به گونه‌ای است که تحت هیچ شرایطی، منبع احتراق نخواهد بود.

۲. قابلیت اطمینان حداکثری در کاربردهای حیاتی (Critical Applications)

بسیاری از شیرآلات در این صنعت، بخشی از سیستم‌های ایمنی فرآیند هستند. به عنوان مثال، شیرهای قطع اضطراری (ESD Valves) وظیفه دارند تا در صورت بروز یک وضعیت خطرناک، به سرعت جریان را قطع کرده و از تشدید بحران جلوگیری کنند. عملکرد نادرست این شیرها به هیچ وجه قابل قبول نیست.

• راه‌حل: سطح یکپارچگی ایمنی (SIL)
  SIL (Safety Integrity Level) یک معیار اندازه‌گیری برای قابلیت اطمینان یک سیستم ایمنی است. این استاندارد (IEC 61508/61511) احتمال خرابی خطرناک یک سیستم در هنگام نیاز را به صورت کمی بیان می‌کند. تجهیزاتی که در حلقه‌های ایمنی به کار می‌روند، از جمله سنسور، کنترلر و اکچویتور، باید دارای رتبه SIL مورد نیاز آن حلقه (معمولاً SIL 2 یا SIL 3) باشند. انتخاب یک اکچویتور با گواهی SIL، به معنای اطمینان از عملکرد قابل اعتماد آن در حیاتی‌ترین لحظات است.

۳. مقاومت در برابر شرایط محیطی سخت

اکچویتورها در این صنعت اغلب در معرض سخت‌ترین شرایط محیطی قرار دارند:

• خوردگی: از هوای شور در سکوهای دریایی (Offshore) گرفته تا بخارات مواد شیمیایی خورنده در واحدهای فرآیندی.
• دماهای شدید: از گرمای سوزان بیابان‌ها در سایت‌های استخراج تا سرمای شدید در مناطق قطبی.
• گرد و غبار و آلودگی: وجود شن، گرد و غبار و سایر آلاینده‌های صنعتی.

بنابراین، اکچویتورها باید دارای ویژگی‌های زیر باشند:

• بدنه مقاوم: استفاده از موادی مانند فولاد ضد زنگ (Stainless Steel) یا آلومینیوم با پوشش‌های محافظ چندلایه و مقاوم (مانند پوشش اپوکسی).
• آب‌بندهای تخصصی: استفاده از سیل‌ها و اورینگ‌هایی (مانند Viton) که در برابر دماهای بالا و مواد شیمیایی خاص مقاوم باشند.
• درجه حفاظت بالا (IP Rating): نیاز به حداقل درجه حفاظت IP66/67 برای اطمینان از عدم نفوذ گرد و غبار و رطوبت به داخل دستگاه.

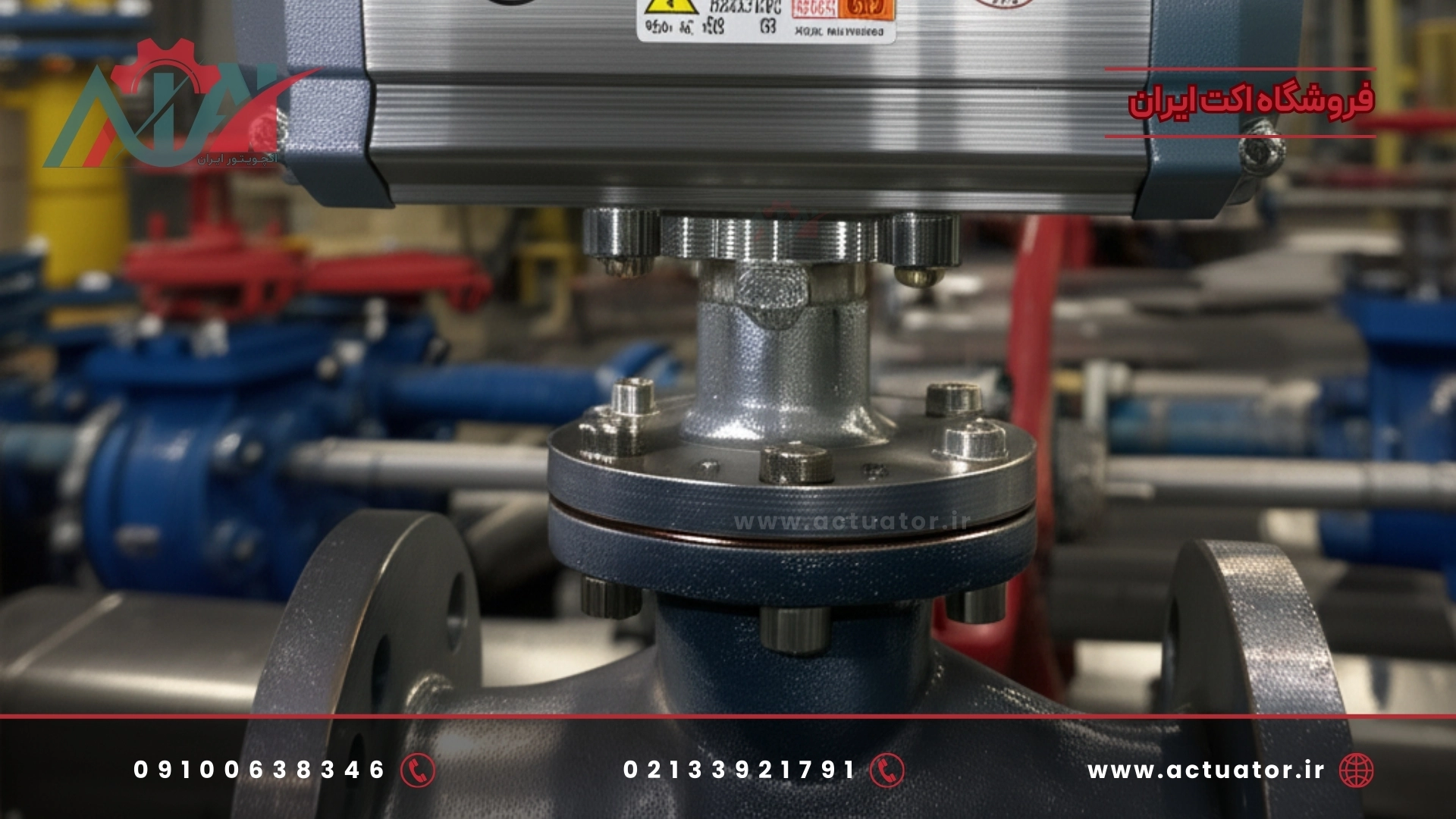

بخش ۲: انتخاب تکنولوژی اکچویتور مناسب برای هر کاربرد

پس از درک چالش‌های این صنعت، قدم بعدی انتخاب تکنولوژی مناسب (پنوماتیک، هیدرولیک یا برقی) است. هر یک از این تکنولوژی‌ها، مزایا و کاربردهای خاص خود را در صنعت نفت و گاز دارند.

اکچویتورهای پنوماتیک: انتخاب اول برای سرعت و ایمنی

اکچویتورهای پنوماتیک به دلیل سادگی، سرعت بالا و ایمنی ذاتی، همچنان پرکاربردترین اکچویتور در صنایع فرآیندی هستند.

• ایمنی ذاتی (Intrinsic Safety): از آنجایی که با نیروی هوا کار می‌کنند، هیچ ریسک جرقه‌زایی ندارند و برای استفاده در محیط‌های انفجاری (ATEX Zone 1 & 2) ایده‌آل هستند.
• سرعت بالا: این اکچویتورها می‌توانند شیر را در کسری از ثانیه باز یا بسته کنند که این ویژگی برای شیرهای قطع اضطراری (ESD) حیاتی است.
• عملکرد Fail-Safe ساده و قابل اعتماد: مکانیزم فنر برگشت (Spring Return) یک راه‌حل مکانیکی ساده، اقتصادی و فوق‌العاده قابل اعتماد برای بازگرداندن شیر به حالت ایمن در صورت قطع هوا یا سیگنال کنترل فراهم می‌کند.

اکچویتورهای هیدرولیک: قدرت مطلق برای شیرهای غول‌پیکر

برای شیرهای بسیار بزرگ در خطوط لوله اصلی انتقال (Pipeline) که نیاز به گشتاورهای عظیم دارند، اکچویتورهای هیدرولیک تنها راه‌حل ممکن هستند. این عملگرها با استفاده از نیروی روغن تحت فشار، قدرتی را فراهم می‌کنند که از توان سیستم‌های پنوماتیک و برقی خارج است.

اکچویتورهای الکتریکی هوشمند: دقت و یکپارچگی با سیستم‌های مدرن

اکچویتورهای الکتریکی که در کشور ما با نام اکچویتور برقی شناخته میشوند، با قابلیت‌های کنترلی پیشرفته و هوشمند، جایگاه ویژه‌ای در اتوماسیون پیدا کرده‌اند. برای استفاده در صنعت نفت و گاز، این اکچویتورها باید حتماً دارای محفظه ضد انفجار (Explosion-proof) و گواهی ATEX باشند.

• کنترل دقیق: ایده‌آل برای کاربردهای کنترل درصدی (Modulating) که نیاز به تنظیم دقیق جریان دارند.
• یکپارچگی با سیستم کنترل (DCS): به راحتی از طریق پروتکل‌های ارتباطی دیجیتال مانند Modbus یا Profibus به سیستم‌های کنترل مرکزی متصل می‌شوند.
• قابلیت‌های تشخیصی (Diagnostics): مدل‌های هوشمند، اطلاعات ارزشمندی از وضعیت عملکرد شیر و خود اکچویتور را برای نگهداری و تعمیرات پیش‌بینانه ثبت و ارسال می‌کنند.

بخش ۳: معرفی اکچویتورهای پیشنهادی برای کاربردهای مختلف

انتخاب برند و مدل مناسب، بستگی به سطح حساسیت و بودجه پروژه شما دارد. در ادامه، سه راه‌حل پیشنهادی برای سه سطح از کاربردها در صنعت پتروشیمی ارائه می‌شود.

راه‌حل پریمیوم برای کاربردهای ایمنی-بحرانی (SIL/ATEX)

برای حیاتی‌ترین نقاط فرآیند، جایی که ایمنی و قابلیت اطمینان حرف اول را می‌زند و نیاز به گواهی‌نامه‌های معتبر دارید، انتخاب یک برند اروپایی با کیفیت و دارای استاندارد، یک تصمیم هوشمندانه است.

• محصول پیشنهادی: اکچویتور پروال (سری PA)
• چرا پروال؟ برند Proval ترکیه با ارائه اکچویتورهای پنوماتیک دورانی با کیفیت بالا که دارای گواهی‌نامه‌های معتبر ATEX و SIL هستند، یک راه‌حل ایده‌آل و قابل اعتماد برای کاربردهای حساس فراهم می‌کند. کیفیت ساخت برتر، مقاومت بالا در برابر خوردگی و مهندسی دقیق، این برند را به گزینه‌ای مطمئن برای شیرهای قطع اضطراری و کنترل فرآیندهای حیاتی تبدیل کرده است.

راه‌حل استاندارد و قابل اعتماد برای اتوماسیون عمومی

برای اتوماسیون عمومی شیرآلات در واحدهای فرآیندی که نیاز به عملکرد سریع و دوام بالا دارند اما الزامات SIL در آن‌ها مطرح نیست، یک برند پیشرو جهانی با اکوسیستم کامل، بهترین انتخاب است.

• محصول پیشنهادی: اکچویتور فستو (سری DFPD)
• چرا فستو؟ برند Festo آلمان نماد کیفیت و نوآوری در اتوماسیون است. اکچویتورهای دورانی سری DFPD این شرکت، به دلیل دوام فوق‌العاده، سرعت بالا و دسترسی به اکوسیستم کاملی از تجهیزات جانبی (شیر برقی، سنسور باکس و…)، یک راه‌حل استاندارد و بسیار قابل اعتماد برای طیف وسیعی از کاربردها در صنعت پتروشیمی محسوب می‌شوند.

راه‌حل اقتصادی برای کاربردهای جانبی (Utility)

در هر واحد پتروشیمی، علاوه بر خطوط فرآیندی اصلی، صدها شیر در خطوط جانبی (Utility) مانند خطوط آب خنک‌کننده، هوای سرویس، و نیتروژن وجود دارد. برای این کاربردهای غیر حساس‌تر، می‌توان از راه‌حل‌های اقتصادی‌تر استفاده کرد.

• محصول پیشنهادی: اکچویتور نوجیکس
• چرا نوجیکس؟ برند Nogix با ارائه اکچویتورهای پنوماتیک با کیفیت قابل قبول و قیمت بسیار رقابتی، یک گزینه هوشمندانه برای مدیریت هزینه‌ها در کاربردهای غیر بحرانی است. این اکچویتورها عملکرد استانداردی را ارائه می‌دهند که برای اتوماسیون شیرآلات در سیستم‌های جانبی کاملاً مناسب و کافی است.

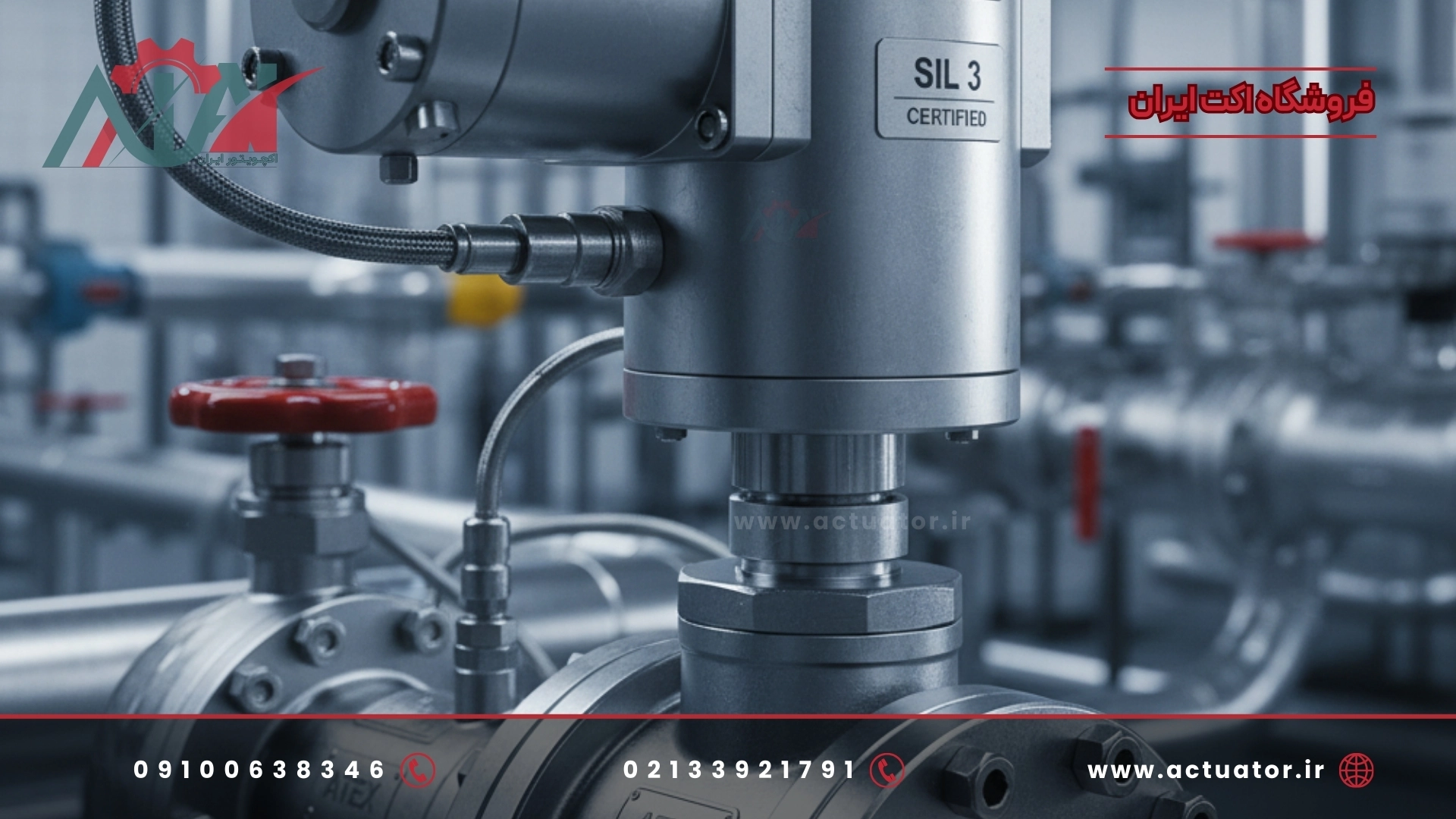

بخش ۴: چک‌لیست نهایی انتخاب اکچویتور برای صنایع نفت و گاز

برای اطمینان از یک انتخاب صحیح و مهندسی‌شده، قبل از نهایی کردن خرید، چک‌لیست زیر را مرور کنید:

نتیجه‌گیری و سوالات متداول (FAQ)

انتخاب اکچویتور در صنعت نفت، گاز و پتروشیمی، فراتر از یک خرید ساده، یک تصمیم‌گیری مهندسی حیاتی برای تضمین ایمنی و پایداری فرآیند است. در این صنعت هیچ جایی برای ریسک وجود ندارد. با در نظر گرفتن دقیق چالش‌هایی مانند محیط‌های انفجاری، کاربردهای حیاتی و شرایط سخت محیطی، و با انتخاب محصولی از یک برند معتبر که دارای گواهی‌نامه‌های لازم باشد، می‌توانید از عملکرد قابل اعتماد و طولانی‌مدت سیستم اتوماسیون خود اطمینان حاصل کنید.

برای دریافت مشاوره تخصصی و انتخاب بهترین اکچویتور برای پروژه خود، می‌توانید با کارشناسان فنی ما در اکت ایران (actuator.ir) در ارتباط باشید.

۱. تفاوت بین گواهی ATEX و عبارت Explosion-Proof چیست؟

ATEX نام یک دستورالعمل اروپایی است که کل الزامات ایمنی برای تجهیزات در محیط‌های انفجاری را پوشش می‌دهد. Explosion-Proof (ضد انفجار) که با کد ‘Ex d’ مشخص می‌شود، یکی از چندین روش حفاظت است که تحت استاندارد ATEX قرار می‌گیرد و به معنای آن است که محفظه تجهیز به قدری محکم است که در صورت وقوع انفجار در داخل آن، از سرایت شعله به محیط بیرون جلوگیری می‌کند.

۲. در عمل، گواهی SIL 2 به چه معناست؟

گواهی SIL 2 به این معناست که تجهیز مورد نظر (مثلاً اکچویتور) دارای قابلیت اطمینان بسیار بالایی است و احتمال خرابی خطرناک آن در هنگام نیاز، در یک بازه آماری مشخص و بسیار پایین قرار دارد. این سطح از اطمینان، آن را برای استفاده در سیستم‌های ابزار دقیق ایمنی (SIS) که برای جلوگیری از حوادث بزرگ طراحی شده‌اند، مناسب می‌سازد.

۳. در مناطق ATEX، اکچویتور پنوماتیک بهتر است یا برقی؟

اکچویتورهای پنوماتیک به دلیل اینکه با هوا کار می‌کنند و فاقد اجزای الکتریکی جرقه‌زا هستند، به صورت ذاتی ایمن (Intrinsically Safe) محسوب می‌شوند و اغلب انتخاب اول برای کاربردهای قطع و وصل سریع (مانند ESD) در این مناطق هستند. اکچویتورهای برقی نیز با استفاده از محفظه‌های ضد انفجار (Explosion-Proof) می‌توانند در این مناطق استفاده شوند، اما معمولاً پیچیده‌تر و گران‌تر هستند و برای کاربردهای کنترلی دقیق و هوشمند به کار می‌روند.

۴. چرا ردیابی متریال (MTR) در این صنعت مهم است؟

در کاربردهای با فشار و دمای بالا یا سیالات خورنده، باید از جنس دقیق مواد به کار رفته در ساخت تجهیز (مانند گرید خاصی از فولاد ضد زنگ) اطمینان حاصل کرد. گواهی ردیابی متریال (Material Traceability Report – MTR)، سندی است که این اطمینان را با ردیابی مواد از کارخانه ذوب تا محصول نهایی، فراهم می‌کند.
