راهنمای جامع مقایسه اکچویتورهای Single Acting (فنر برگشت) و Double Acting (دواثره).

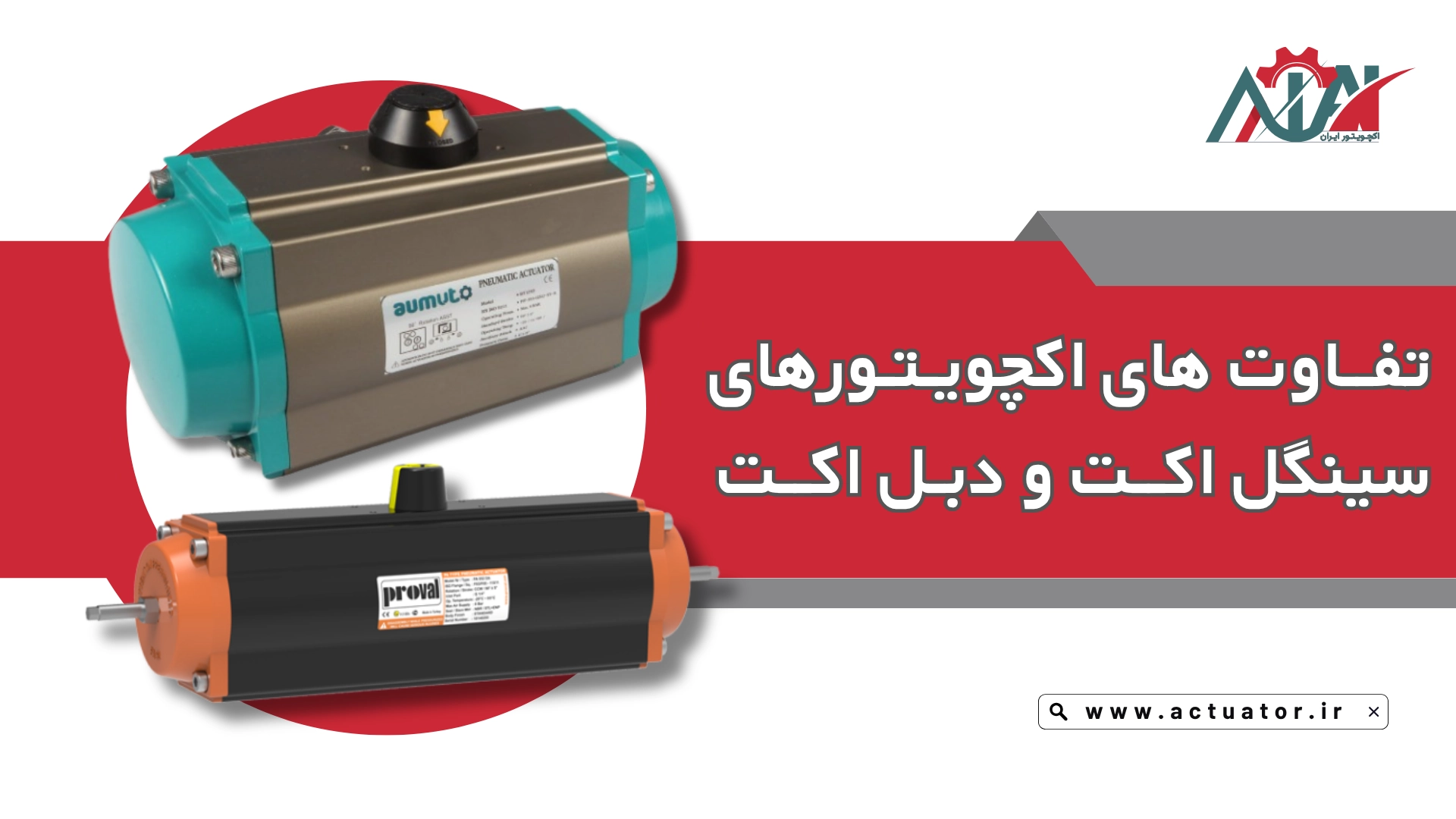

تفاوت اکچویتور سینگل اکت (Single Acting) با دبل اکت (Double Acting)
کدام یک برای کاربرد شما مناسبتر است؟ راهنمای کامل انتخاب
پس از انتخاب شیر صنعتی مناسب، مهمترین تصمیم در فرآیند اتوماسیون، انتخاب نوع عملگر یا اکچویتور است. در دنیای اکچویتورهای پنوماتیک دورانی، یک سوال اساسی وجود دارد که مستقیماً بر ایمنی، هزینه و عملکرد سیستم شما تأثیر میگذارد: اکچویتور سینگل اکت (فنر برگشت) یا اکچویتور دبل اکت (دواثره)؟
این دو مکانیزم، علیرغم شباهت ظاهری، فلسفه عملکردی کاملاً متفاوتی دارند. درک این تفاوتها، کلید انتخاب یک سیستم اتوماسیون کارآمد و قابل اعتماد است. این راهنمای جامع به شما کمک میکند تا با بررسی دقیق مزایا، معایب و موارد استفاده هرکدام، بهترین تصمیم را برای پروژه خود بگیرید.
فهرست مطالب:
اکچویتور سینگل اکت (فنر برگشت) چیست؟ (بررسی عمیق)
اکچویتور سینگل اکت (Single Acting Actuator) که بیشتر با نام اکچویتور فنر برگشت (Spring Return Actuator) شناخته میشود، عملگری است که تنها برای حرکت در یک جهت از نیروی هوای فشرده استفاده میکند.
توجه : اکچویتور های فنر برگشت باید به شیر برقی های 3 به 2 متصل شوند. ( سه پورت و دو وضعیت )
نحوه کارکرد و مفهوم Fail-Safe
عملکرد این اکچویتور بر اساس تقابل نیروی هوا و نیروی فنر است:
- حرکت با هوا: هوای فشرده (از طریق پورت A) وارد محفظه شده، پیستونها را به حرکت درآورده و همزمان مجموعهای از فنرهای قدرتمند داخلی را فشرده میکند. این حرکت باعث چرخش ۹۰ درجهای شفت خروجی و باز یا بسته شدن شیر میشود.
- حرکت با فنر (حالت ایمن): به محض قطع شدن فشار هوا (چه به صورت عمدی با فرمان کنترلر و چه به صورت اضطراری ناشی از قطع برق یا پارگی شیلنگ)، انرژی ذخیره شده در فنرها آزاد شده و به طور خودکار پیستونها را به موقعیت اولیه بازمیگرداند.
این بازگشت خودکار به موقعیت اولیه، “عملکرد ایمن” یا Fail-Safe نامیده میشود و مهمترین دلیل وجود این نوع اکچویتور است.
مزایای کلیدی اکچویتور سینگل اکت
- ایمنی ذاتی (Fail-Safe):مهمترین و اصلیترین مزیت این اکچویتورها، قابلیت بازگشت به یک موقعیت امن از پیش تعیینشده در صورت قطع انرژی است. این ویژگی برای حفاظت از تجهیزات، پرسنل و محیط زیست در فرآیندهای حساس حیاتی است. این حالت ایمن به دو شکل تعریف میشود:
- Fail-Close (Normally Close): در صورت قطع هوا، اکچویتور شیر را میبندد. (ایدهآل برای خطوط انتقال مواد شیمیایی خطرناک)
- Fail-Open (Normally Open): در صورت قطع هوا، اکچویتور شیر را باز میکند. (ایدهآل برای سیستمهای خنککننده اضطراری)
- مصرف هوای کمتر:از آنجایی که فقط برای یک جهت حرکت به هوای فشرده نیاز است، مصرف هوای کمپرسور در هر سیکل کاری تقریباً نصف مدل دواثره است.
- کنترل سادهتر:برای کنترل این اکچویتورها تنها به یک شیر برقی ۳/۲ راهه نیاز است که سیستم کنترل را سادهتر میکند.
معایب و محدودیتها
- گشتاور خروجی کمتر:بخش قابل توجهی از نیروی هوای فشرده، صرف فشرده کردن فنرهای قدرتمند داخلی میشود و نه چرخاندن شیر. در نتیجه، یک اکچویتور سینگل اکت با سایز مشابه نسبت به مدل دبل اکت، گشتاور خروجی کمتری دارد. به عبارت دیگر، برای یک گشتاور یکسان، شما به اکچویتور فنر برگشت بزرگتری نیاز دارید.
- ابعاد بزرگتر و وزن بیشتر:وجود مجموعه فنرها، فضای قابل توجهی را اشغال میکند که منجر به بزرگتر و سنگینتر شدن بدنه اکچویتور میشود.
- هزینه اولیه بالاتر:استفاده از فنرهای آلیاژی با کیفیت و مهندسی پیچیدهتر، معمولاً هزینه اولیه ساخت این اکچویتورها را در مقایسه با مدل دواثره همسایز، افزایش میدهد.
موارد استفاده تخصصی
با توجه به مزایا و معایب، اکچویتور فنر برگشت در موارد زیر بهترین انتخاب است:
- شیرهای قطع اضطراری (ESD Valves): در صنایع نفت، گاز و پتروشیمی که شیر باید در مواقع خطر به سرعت بسته شود.
- خطوط انتقال مواد قابل اشتعال یا سمی: هر جایی که رها شدن سیال در محیط فاجعهبار باشد و نیاز به بسته شدن خودکار شیر باشد.
- سیستمهای اطفاء حریق: جایی که شیرها باید در صورت بروز حادثه به صورت خودکار باز شوند.
- کاربردهای ساده قطع و وصل: در سیستمهایی که ترجیح داده میشود شیر در صورت قطع برق، در یک وضعیت مشخص (باز یا بسته) قرار گیرد.
در ادامه ، به بررسی کامل اکچویتورهای دبل اکت خواهیم پرداخت.
اکچویتور دبل اکت (دواثره) چیست؟
اکچویتور دبل اکت (Double Acting Actuator) که به آن اکچویتور دواثره یا دبل اکت یا فرمان دو طرفه نیز گفته میشود، عملگری است که برای حرکت در هر دو جهت (باز شدن و بسته شدن) از نیروی هوای فشرده استفاده میکند.
توجه : اکچویتور های فنر برگشت باید به شیر برقی های 5 به 2 متصل شوند. ( 5 پورت و دو وضعیت )

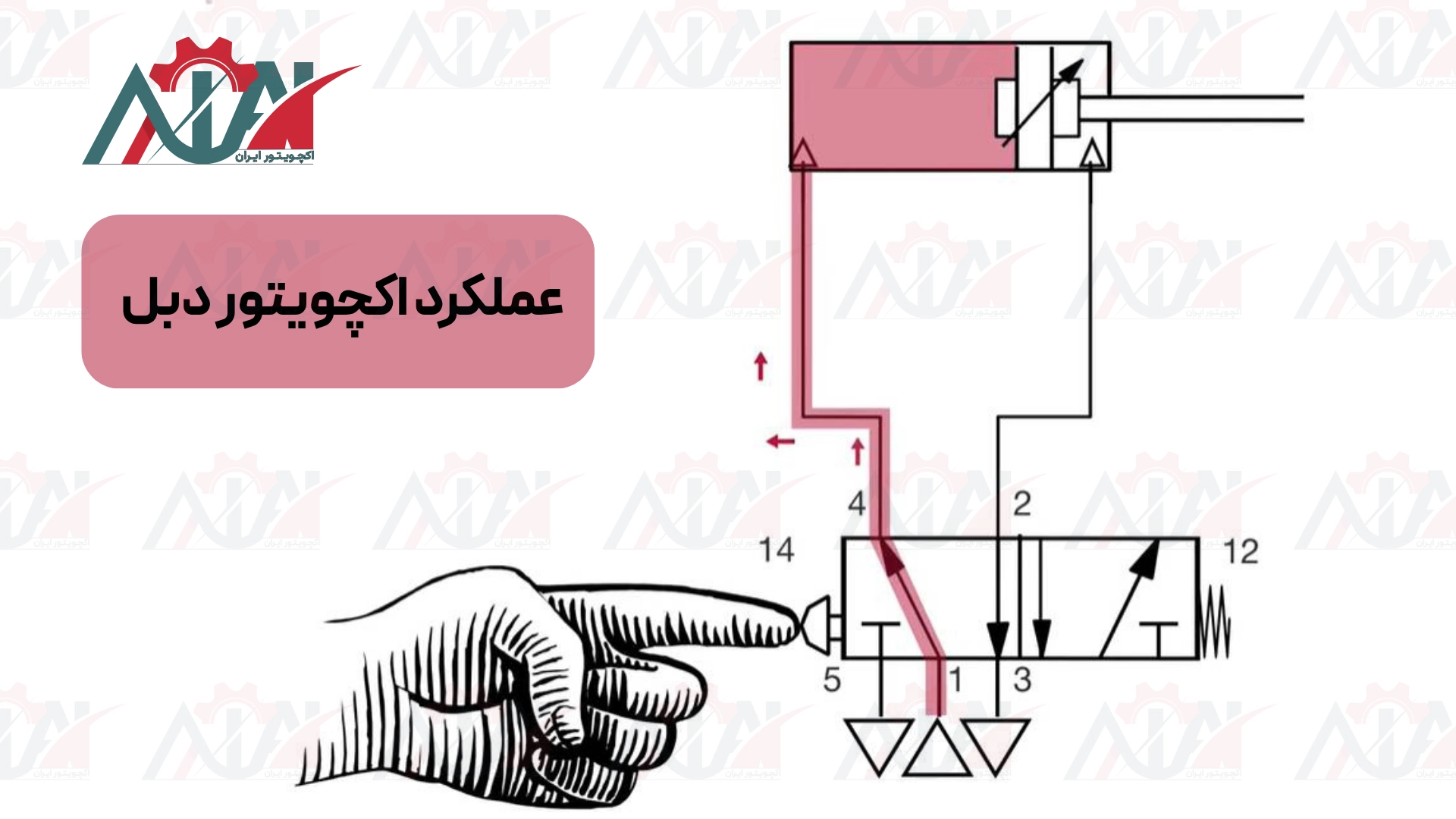

نحوه کارکرد
برخلاف مدل فنر برگشت، در این اکچویتور هیچ فنری وجود ندارد. در عوض، دارای دو پورت ورودی هوا (A و B) است:
- حرکت جهت ۱ (مثلاً بستن): هوای فشرده از طریق پورت A وارد شده و پیستونها را به یک سمت (مثلاً مرکز) میراند تا شفت بچرخد و شیر بسته شود. هوای موجود در محفظه دیگر، از طریق پورت B تخلیه میشود.
- حرکت جهت ۲ (مثلاً باز کردن): برای حرکت معکوس، فرمان کنترلر عوض شده، هوای فشرده از پورت B وارد میشود و پیستونها را به سمت مخالف (مثلاً بیرون) میراند تا شیر باز شود. هوای محفظه اول، از طریق پورت A تخلیه میگردد.
نکته کلیدی این است: اکچویتور دبل اکت برای ماندن در هر موقعیتی (باز یا بسته) به هوای فشرده نیاز ندارد، اما برای تغییر موقعیت همیشه به یک فرمان هوای جدید نیاز دارد.
مزایای کلیدی اکچویتور دبل اکت
- گشتاور خروجی بالاتر و کارآمدتر:مهمترین مزیت این مدلها، قدرت آنهاست. از آنجایی که هیچ فنری برای فشرده شدن وجود ندارد، تمام نیروی هوای فشرده مستقیماً به گشتاور چرخشی تبدیل میشود. در نتیجه، یک اکچویتور دبل اکت در سایز مشابه، گشتاور بسیار بیشتری نسبت به مدل سینگل اکت تولید میکند.
- کنترل کامل در هر دو جهت:شما کنترل کاملی بر روی حرکت باز و بسته شدن دارید. این ویژگی برای کاربردهای کنترلی و درصدی (Modulating) که نیاز به تنظیم دقیق موقعیت شیر در حالت میانی دارند (با استفاده از پوزیشنر)، ضروری است.
- ابعاد کوچکتر و وزن کمتر:به دلیل حذف فنرها، این اکچویتورها برای یک گشتاور خروجی یکسان، بسیار جمعوجورتر، سبکتر و از نظر مکانیکی سادهتر هستند.
- هزینه اولیه پایینتر:به طور کلی، به دلیل ساختار سادهتر و عدم استفاده از فنرهای آلیاژی گرانقیمت، هزینه خرید اولیه یک اکچویتور دبل اکت کمتر از مدل سینگل اکت همسایز آن است.
معایب و ملاحظات
- عدم وجود حالت ایمن (Fail-Safe) ذاتی:این مهمترین ملاحظه است. در صورت قطع ناگهانی فشار هوا یا برق سیستم کنترل، اکچویتور دبل اکت در آخرین موقعیت خود باقی میماند (Fail-in-Place). اگر شیر در حالت نیمهباز باشد، نیمهباز میماند. این ویژگی میتواند در برخی فرآیندها مطلوب، اما در بسیاری از کاربردهای ایمنی، یک نقطه ضعف بزرگ باشد.
- مصرف هوای بیشتر:برای هر سیکل کامل باز و بست، دو بار نیاز به مصرف هوای فشرده است که هزینه عملیاتی کمپرسور را در درازمدت افزایش میدهد.
- نیاز به کنترل پیچیدهتر:برای کنترل این اکچویتورها به یک شیر برقی ۵/۲ راهه نیاز است که کمی پیچیدهتر از شیر ۳/۲ راهه مورد نیاز برای مدل سینگل اکت است.
موارد استفاده تخصصی
اکچویتور دبل اکت در موارد زیر بهترین انتخاب است:
- کاربردهای کنترل درصدی (Modulating): هرجا که شیر باید با یک پوزیشنر در موقعیتهای میانی (مانند ۳۰٪، ۶۰٪ و…) قرار گیرد.
- کاربردهای عمومی و غیر بحرانی: برای اکثر فرآیندهای قطع و وصل ساده که باقی ماندن شیر در آخرین موقعیت در صورت قطع برق، خطری ایجاد نمیکند.
- نیاز به گشتاور بالا در فضای کم: زمانی که گشتاور مورد نیاز شیر بالاست اما فضای نصب اکچویتور محدود است.
- فرآیندهایی که نیاز به Fail-in-Place دارند: در برخی فرآیندهای خاص، لازم است که در صورت قطع برق، جریان دقیقاً در همان لحظه ثابت بماند و شیر حرکت نکند.

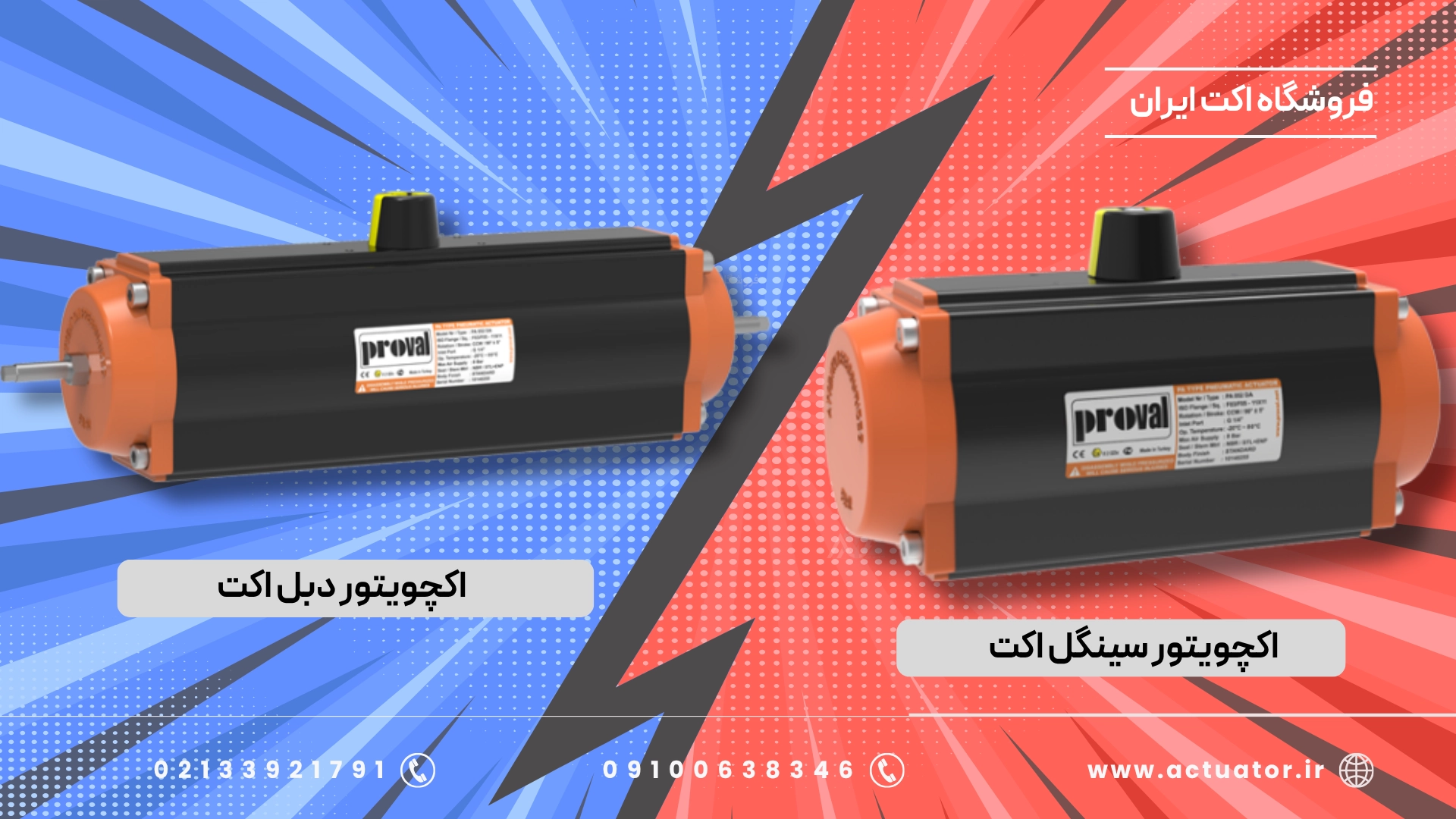

مقایسه جامع: سینگل اکت در مقابل دبل اکت (جدول تفاوتها)
جدول زیر تمامی تفاوتهای کلیدی را به صورت خلاصه نشان میدهد تا به شما در تصمیمگیری نهایی کمک کند.
| ویژگی | اکچویتور سینگل اکت (فنر برگشت) | اکچویتور دبل اکت (دواثره) |
|---|---|---|
| نحوه عملکرد | حرکت با هوا در یک جهت، بازگشت با فنر | حرکت در هر دو جهت با هوا |
| حالت ایمن (Fail-Safe) | دارد (Fail-Close یا Fail-Open) | ندارد (Fail-in-Place / در آخرین موقعیت میماند) |
| گشتاور خروجی (در سایز یکسان) | کمتر (بخشی از نیرو صرف غلبه بر فنر میشود) | بالاتر (تمام نیرو صرف گشتاور میشود) |
| ابعاد و وزن (در گشتاور یکسان) | بزرگتر و سنگینتر | کوچکتر و سبکتر |
| هزینه اولیه | بالاتر | کمتر |
| مصرف هوا | کمتر (فقط برای یک جهت) | بیشتر (برای هر دو جهت) |
| شیر برقی مورد نیاز | ۳/۲ راهه | ۵/۲ راهه |
| کاربرد اصلی | کاربردهای ایمنی، شیرهای ESD، قطع و وصل ساده | کنترل درصدی (Modulating)، کاربردهای عمومی |
بخش ۴: چگونه انتخاب کنیم؟ (نتیجهگیری عملی)
اکنون که با تمام مزایا و معایب هر دو مدل آشنا شدید، انتخاب نهایی بسیار ساده است. برای تصمیمگیری، کافیست به این دو سوال کلیدی پاسخ دهید:
سوال ۱: آیا عملکرد Fail-Safe (بازگشت به حالت ایمن) برای سیستم من حیاتی است؟
این مهمترین سوال است. آیا در صورت قطع ناگهانی برق یا هوای فشرده، شیر شما باید به یک موقعیت مشخص (کاملاً باز یا کاملاً بسته) بازگردد تا از بروز خطر، آسیب به تجهیزات یا توقف فاجعهبار فرآیند جلوگیری شود؟
- اگر پاسخ “بله” است: شما بدون هیچ شکی به اکچویتور سینگل اکت (فنر برگشت) نیاز دارید.
- اگر پاسخ “خیر” است: و باقی ماندن شیر در آخرین موقعیت خود در زمان قطع برق مشکلی ایجاد نمیکند، میتوانید به سراغ گزینه بعدی بروید.
سوال ۲: آیا به کنترل درصدی (Modulating) یا گشتاور بالا در فضای کم نیاز دارم؟
اگر نیاز شما فراتر از یک قطع و وصل ساده است و میخواهید موقعیت شیر را به صورت دقیق کنترل کنید (مثلاً با یک پوزیشنر)، یا اگر گشتاور مورد نیاز شیر شما بسیار بالاست اما فضای نصب محدودی دارید:
- اگر پاسخ “بله” است: اکچویتور دبل اکت (دواثره) به دلیل کنترل کامل در هر دو جهت و گشتاور خروجی بالاتر، انتخاب بسیار بهتری است.
- اگر پاسخ “خیر” است: و فقط به یک قطع و وصل ساده در یک سیستم غیر بحرانی نیاز دارید، مدل دبل اکت به دلیل قیمت پایینتر میتواند گزینه اقتصادیتری باشد.
خلاصه تصمیمگیری
برای ایمنی: سینگل اکت (فنر برگشت) را انتخاب کنید.
برای کنترل درصدی و قدرت بیشتر (در سایز یکسان): دبل اکت (دواثره) را انتخاب کنید.
انتخاب اکچویتور مناسب، چه از نوع پنوماتیک، برقی یا هیدرولیک، یک تصمیم فنی و تخصصی است. تیم کارشناسان ما در اکت ایران (actuator.ir) آماده ارائه مشاوره تخصصی رایگان برای کمک به شما در انتخاب بهترین و اقتصادیترین راهحل متناسب با نیازهای پروژه شما هستند. برای بررسی جامعترین سبد محصولات صنعتی و اطمینان از یک خرید اکچویتور هوشمندانه، از صفحه اصلی ما دیدن فرمایید.
نتیجهگیری نهایی
هیچکدام از این دو اکچویتور “بهتر” از دیگری نیست؛ بلکه هر کدام برای کاربرد خاصی “مناسبتر” هستند. اکچویتور سینگل اکت یک ابزار ایمنی است، در حالی که اکچویتور دبل اکت یک ابزار کنترلی و قدرتی است. با درک صحیح نیاز فرآیند خود، میتوانید با اطمینان کامل، بهترین و اقتصادیترین گزینه را برای سیستم اتوماسیون خود انتخاب نمایید.
