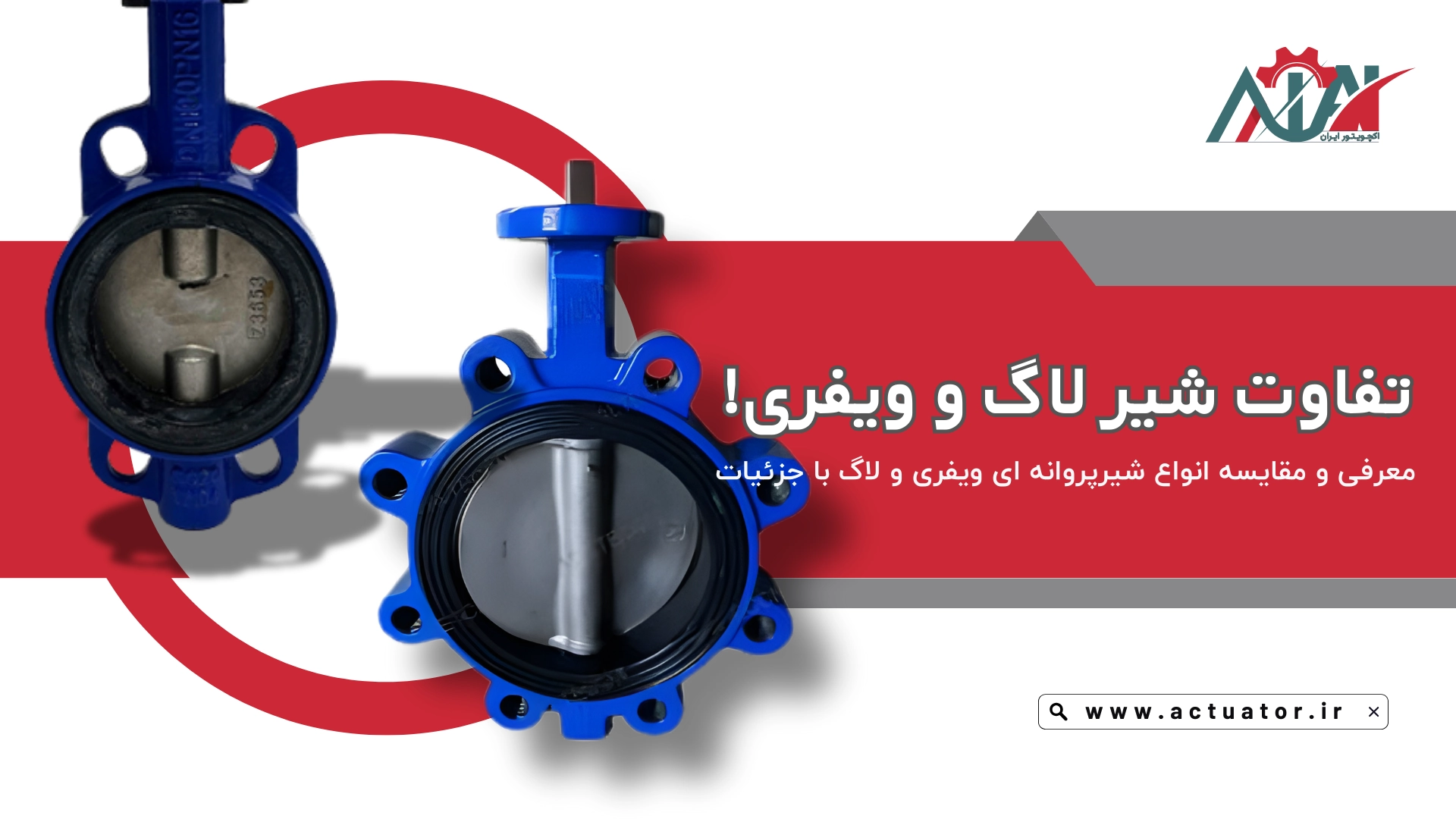

تفاوت شیر پروانه ای لاگ و ویفری: جنگ پیچ و مهره‌ها!

راهنمای نهایی برای انتخاب درست: اقتصادی بودن (ویفری) یا کارایی بالا (لاگ)؟

وقتی کاتالوگ شیرآلات پروانه ای را ورق می‌زنید، احتمالاً با دو واژه گیج‌کننده روبرو می‌شوید: ویفری (Wafer) و لاگ (Lug). ظاهرشان شبیه به هم است، هر دو ۹۰ درجه می‌چرخند و کارشان قطع و وصل جریان است. اما انتخاب اشتباه میان این دو می‌تواند عواقب گران‌قیمتی داشته باشد؛ از عدم امکان تعمیرات گرفته تا نشتی و حوادث در خط لوله.

در این مقاله تخصصی از بلاگ اکت ایران، یکبار برای همیشه تفاوت فنی، ساختاری و قیمتی این دو مدل را بررسی می‌کنیم تا با خیالی راحت خرید کنید.

بخش ۱: تفاوت ظاهری و ساختاری شیر های پروانه ای ویفری و لاگ

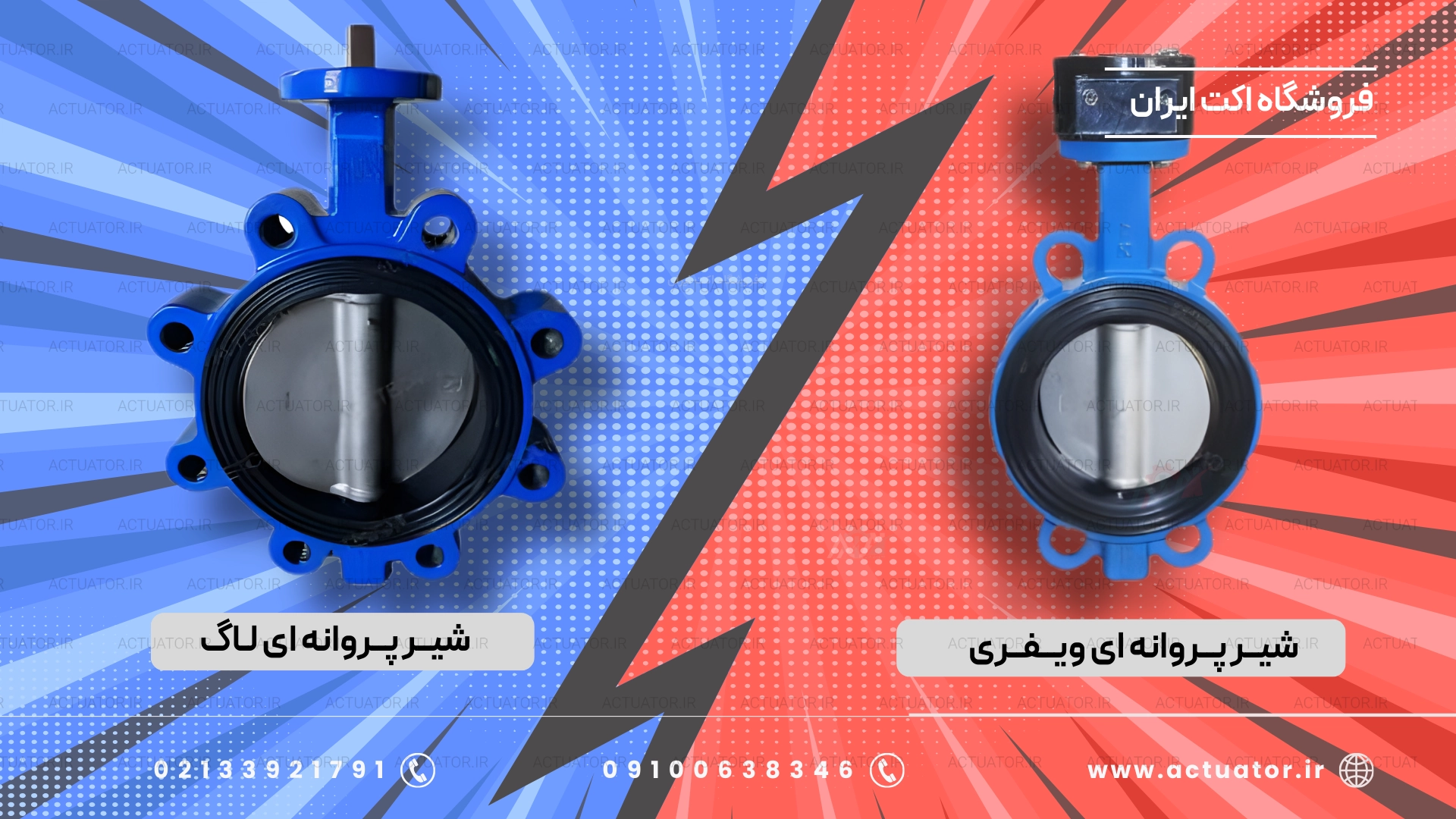

سریع‌ترین راه برای تشخیص این دو شیر، نگاه کردن به سوراخ‌های دور بدنه است:

۱. شیر ویفری (Wafer Style)

معمولاً فقط ۲ یا ۴ سوراخ راهنما در بالای خود دارد (و در سایزهای کوچک اصلاً سوراخی ندارد). این شیر طوری طراحی شده که بین دو فلنج گیر بیفتد. پیچ‌های بلند (Stud Bolts) از سوراخ فلنج اول رد شده، از کنار بدنه شیر عبور می‌کنند و به فلنج دوم می‌رسند.

۲. شیر لاگ (Lug Style)

دور تا دور بدنه این شیر پر از سوراخ‌های فلزی برجسته (گوشواره) است. نکته مهم اینجاست که داخل این سوراخ‌ها رزوه (دنده) شده است. در اینجا، پیچ‌ها از فلنج عبور کرده و مستقیماً داخل بدنه شیر پیچ می‌شوند. در واقع شیر لاگ خودش مثل یک فلنج سوم عمل می‌کند.

[Image: Side-by-side comparison diagram showing bolt installation for Wafer vs Lug]

بخش ۲: شیر ویفری (Wafer)؛ ساندویچ اقتصادی

شیرهای ویفری رایج‌ترین نوع شیر پروانه ای در تاسیسات ساختمانی و سیستم‌های تهویه هستند.

✅ مزایا: چرا ویفری بخریم؟

• قیمت ارزان‌تر: به دلیل وزن کمتر بدنه و ماشین‌کاری کمتر، قیمت آن حدود ۲۰ تا ۳۰ درصد ارزان‌تر از مدل لاگ است.
• نصب سریع‌تر: فقط کافیست آن را بین دو فلنج قرار دهید و پیچ‌های بلند را ببندید.
• سبک‌تر: بار کمتری به سیستم لوله‌کشی وارد می‌کند.

❌ معایب: مشکل کجاست؟

• وابستگی کامل: عملکرد شیر به هر دو فلنج وابسته است. اگر پیچ‌های یک طرف شل شود، کل اتصال شل می‌شود.
• عدم امکان استفاده در انتهای خط: نمی‌توانید آن را در انتهای لوله نصب کنید، چون فلنج دوم برای نگه داشتن آن وجود ندارد.

🔗 برای مشاهده محصولات و قیمت‌ها، به صفحه خرید شیر پروانه ای ویفری مراجعه کنید.

بخش ۳: شیر لاگ (Lug)؛ قهرمان انتهای خط

شیرهای لاگ (دور سوراخ) برای کاربردهای صنعتی‌تر و جاهایی که ایمنی اولویت دارد، طراحی شده‌اند.

✅ مزایا: چرا لاگ بخریم؟

• قابلیت انتهای خط (End of Line Service): این بزرگترین برگ برنده لاگ است. شما می‌توانید شیر را به فلنج انتهای لوله ببندید و از آن به عنوان شیر تخلیه استفاده کنید، بدون نیاز به فلنج دوم.
• تعمیرات آسان‌تر: می‌توانید لوله‌کشیِ پایین‌دست (Downstream) را برای تعمیرات باز کنید، در حالی که شیر بسته است و فشار بالادست را نگه داشته است.
• استحکام بالا: لرزش خط لوله کمتر روی آن تاثیر می‌گذارد.

❌ معایب: مشکل کجاست؟

• قیمت بالاتر: هزینه خرید اولیه بیشتر است.
• حساسیت نصب: رزوه‌های شیر باید دقیقاً با نوع پیچ و استاندارد فلنج (PN10/16) مطابقت داشته باشند.

🔗 برای مشاهده محصولات و قیمت‌ها، به صفحه خرید شیر پروانه ای لاگ مراجعه کنید.

بخش ۴: جدول مقایسه سریع (Lug vs Wafer)

در یک نگاه تصمیم بگیرید:

بخش ۵: نتیجه‌گیری نهایی؛ کدام را انتخاب کنیم؟

انتخاب بین شیرپروانه ای لاگ و شیرپروانه ای ویفری به “بودجه” و “نیاز فنی” شما بستگی دارد. فرمول پیشنهادی ما در اکت ایران این است:

سوالات متداول

۱. آیا می‌توانم شیر لاگ را جایگزین ویفری کنم؟

بله، کاملاً. شیر لاگ می‌تواند تمام وظایف ویفری را انجام دهد و حتی بهتر عمل کند. تنها مانع، قیمت بالاتر آن است.

۲. آیا می‌توانم شیر ویفری را در انتهای خط استفاده کنم؟

خیر، این کار بسیار خطرناک است. اگر مجبور به این کار شدید، حتماً باید در سمت آزاد شیر، یک “فلنج کور” (Blind Flange) نصب کنید تا شیر بین دو فلنج گیر کند، در غیر این صورت با فشار سیال، شیر به بیرون پرتاب می‌شود.

۳. سنتر کردن (Centering) کدام شیر آسان‌تر است؟

شیر لاگ. چون پیچ‌ها مستقیماً داخل بدنه می‌روند، شیر خودبخود با سوراخ‌های فلنج هم‌راستا می‌شود. اما تنظیم دقیق شیر ویفری بین دو فلنج کمی مهارت می‌خواهد.
