راهنمای جامع تنظیمات اکچویتور برقی
مراحل گام به گام تنظیم اکچویتور برقی : لیمیت سوئیچ، گشتاور و کالیبراسیون
یک اکچویتور برقی، حتی از بهترین برند، بدون تنظیمات صحیح تنها یک موتور و گیربکس است پس در این محتوا به آموزش تنظیمات اکچویتور برقی میپردازیم ، درواقع این تنظیمات و کالیبراسیون دقیق است که آن را به یک ابزار کنترلی قابل اعتماد تبدیل میکند. تنظیم صحیح نه تنها عملکرد دقیق شیر یا دمپر را تضمین میکند، بلکه از آسیب دیدن خود اکچویتور و تجهیزات متصل به آن نیز جلوگیری میکند.
این راهنمای جامع و عملی، شما را به صورت گام به گام با مهمترین مراحل راهاندازی و تنظیم اکچویتور برقی دورانی استاندارد آشنا میکند.
فهرست مطالب:
آمادگیهای پیش از تنظیم اکچویتور برقی : ایمنی در اولویت اول ⚠️
قبل از باز کردن درپوش اکچویتور یا انجام هرگونه تنظیمات، رعایت نکات ایمنی زیر الزامی است.
۱. قطع کامل برق (Lock-Out/Tag-Out)
مهمترین قدم، اطمینان از قطع کامل برق تغذیه اکچویتور است. مدارشکن مربوطه را در تابلو برق قطع کرده و حتماً از سیستم قفل و برچسب (LOTO) استفاده کنید تا شخص دیگری به اشتباه برق را وصل نکند.
۲. مطالعه دفترچه راهنمای سازنده
این راهنما یک دستورالعمل عمومی برای اکچویتورهای استاندارد است. مکانیزم تنظیمات در برندهای مختلف ممکن است کمی متفاوت باشد. همیشه دفترچه راهنمای سازنده محصول خود را به عنوان مرجع اصلی در نظر بگیرید.
۳. ابزار مورد نیاز
ابزار زیر را آماده کنید: مجموعه پیچگوشتی (دوسو و چهارسو)، مجموعه آچار آلن، و در صورت نیاز، مولتیمتر برای بررسی اتصالات.
تنظیمات مکانیکی اصلی (تنظیم کورس حرکت اکچویتور برقی )
مهمترین بخش تنظیمات اولیه، تعریف نقاط توقف برای حالتهای کاملاً باز و کاملاً بسته است. این کار از طریق تنظیم لیمیت سوئیچهای داخلی انجام میشود.
درک مکانیزم لیمیت سوئیچ

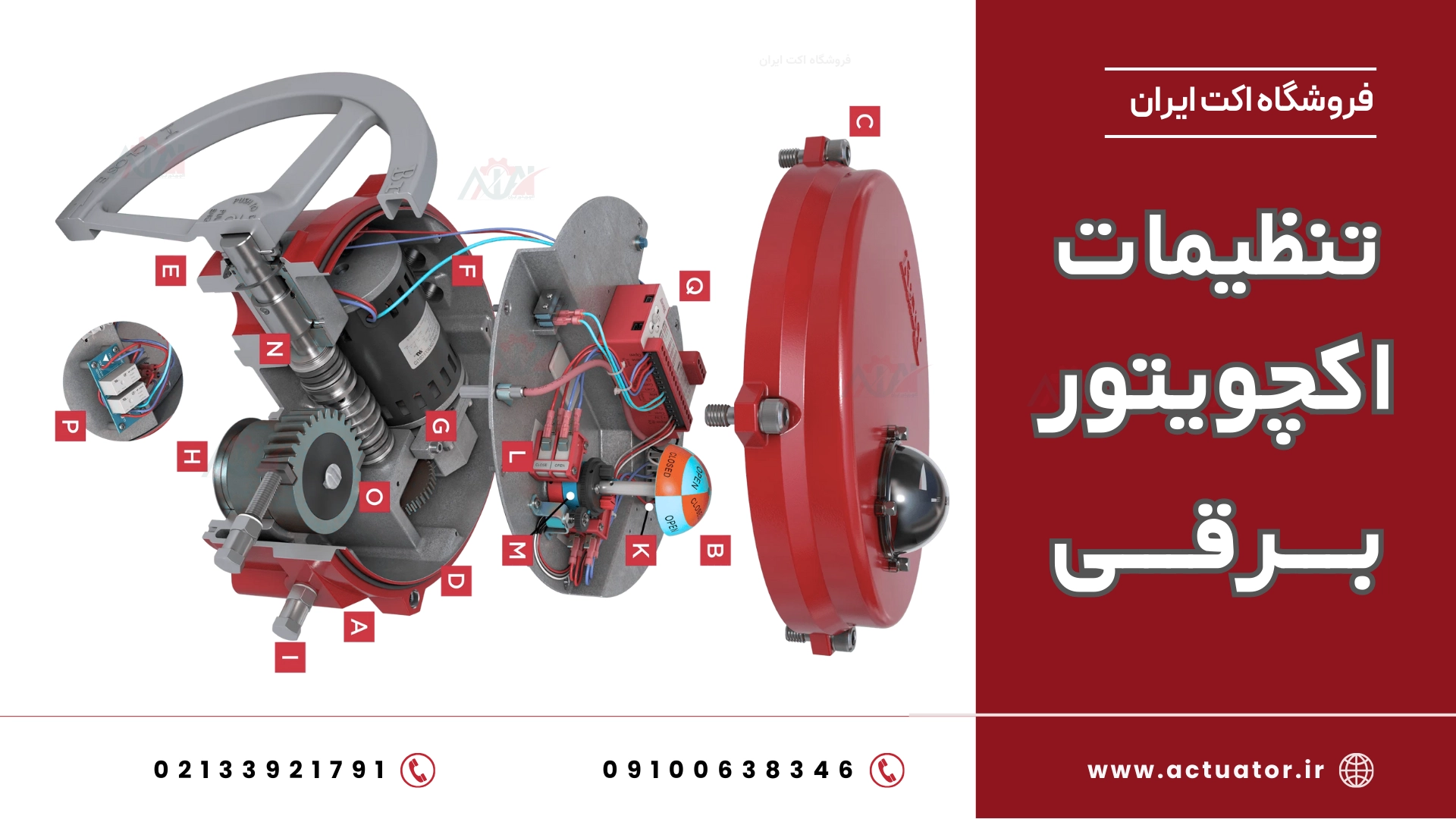

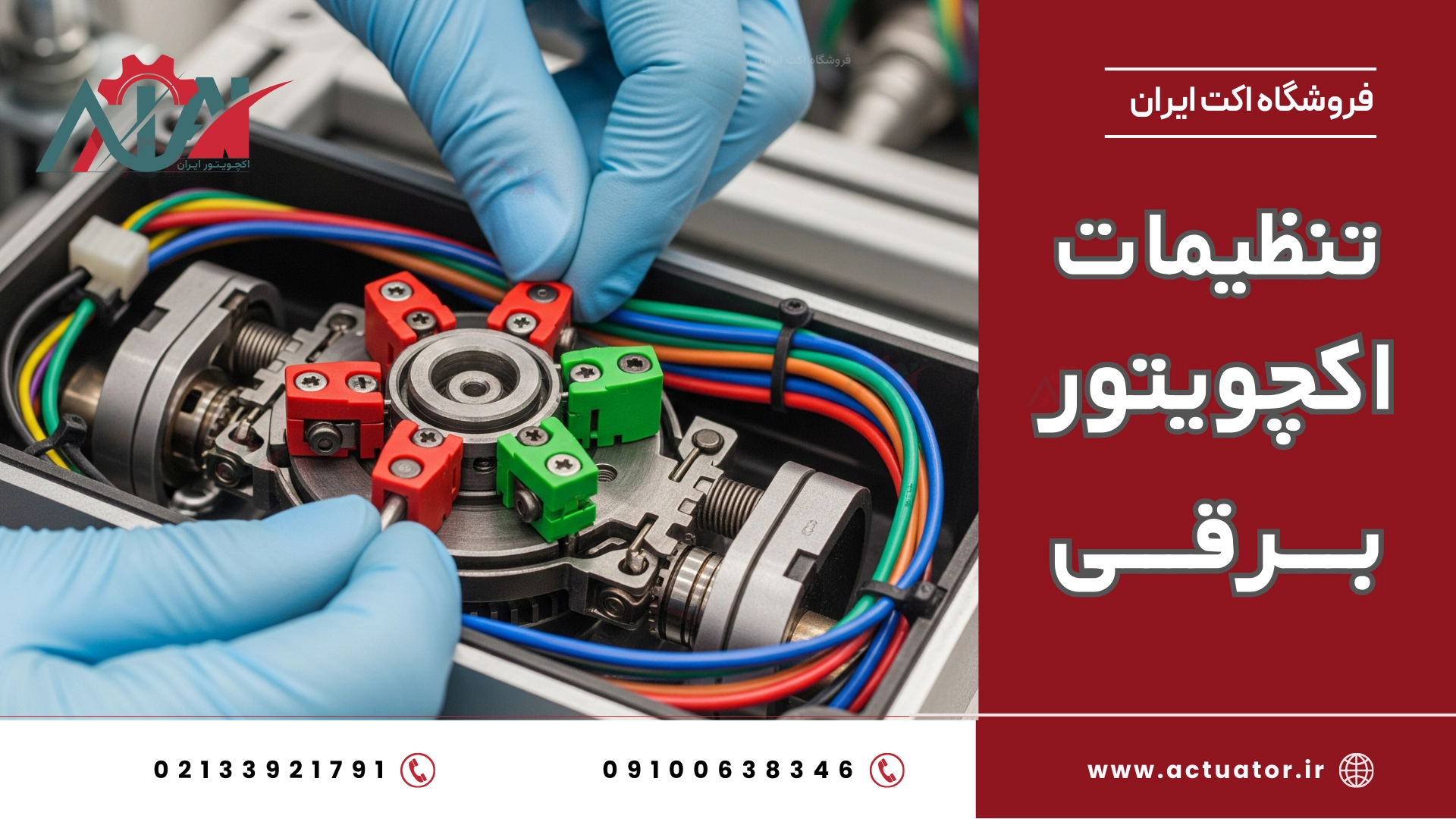

در اکثر اکچویتورهای برقی دورانی، یک شفت مرکزی به همراه گیربکس میچرخد. بر روی این شفت، دو یا چند بادامک (Cam) قابل تنظیم قرار دارد. با چرخش شفت، این بادامکها نیز میچرخند و در نقاط مشخصی به یک میکروسوئیچ برخورد کرده و آن را فعال میکنند. این میکروسوئیچها به موتور فرمان توقف میدهند.
مرحله ۱: تنظیم نقطه توقف “بسته” (Closed Position)
فرآیند را به ترتیب زیر انجام دهید:
- قرار دادن شیر در حالت بسته: با استفاده از فلکه دستی (Manual Override)، اکچویتور را بچرخانید تا شیر یا دمپر متصل به آن به موقعیت کاملاً بسته برسد. به نشانگر موقعیت مکانیکی روی اکچویتور دقت کنید.
- پیدا کردن بادامک “بسته”: درپوش اکچویتور را باز کنید. بادامک مربوط به حالت بسته را پیدا کنید (معمولاً با علامت CLOSE یا فلش مشخص شده است).
- تنظیم بادامک: پیچ قفلکننده بادامک را کمی شل کنید. سپس بادامک را در جهت حرکت شفت بچرخانید تا جایی که صدای “کلیک” میکروسوئیچ مربوط به حالت بسته را بشنوید.
- قفل کردن بادامک: در همان نقطه، پیچ بادامک را محکم کنید تا در جای خود ثابت شود.
مرحله ۲: تنظیم نقطه توقف “باز” (Open Position)
اکنون همین فرآیند را برای حالت باز تکرار کنید:
- قرار دادن شیر در حالت باز: با استفاده از فلکه دستی، اکچویتور را در خلاف جهت بچرخانید تا شیر به موقعیت کاملاً باز (معمولاً پس از 90 درجه چرخش) برسد.
- پیدا کردن بادامک “باز”: بادامک مربوط به حالت باز را پیدا کنید (معمولاً با علامت OPEN مشخص شده است).
- تنظیم بادامک: پیچ آن را شل کرده و بادامک را بچرخانید تا میکروسوئیچ مربوط به حالت باز، “کلیک” کند.
- قفل کردن بادامک: پیچ بادامک را در موقعیت جدید محکم کنید.
تست نهایی تنظیمات
پس از تنظیم هر دو نقطه، یک بار دیگر با فلکه دستی، اکچویتور را از حالت کاملاً بسته به کاملاً باز حرکت دهید و مطمئن شوید که میکروسوئیچها دقیقاً در نقاط شروع و پایان 90 درجه فعال میشوند. پس از اطمینان، درپوش را ببندید.
تنظیمات حفاظتی (تنظیم گشتاور)
پس از تنظیم کورس حرکت اکچویتور برقی ، نوبت به تنظیمات حفاظتی میرسد. سوییچ گشتاور، بیمه عمر اکچویتور برقی و شیر شماست.
سوییچ گشتاور (Torque Switch) چیست و چرا مهم است؟
سوییچ گشتاور یک مدار حفاظتی است که به طور مداوم نیروی (گشتاور) اعمال شده توسط موتور را نظارت میکند. اگر شیر به هر دلیلی در مسیر حرکت خود گیر کند (مثلاً به دلیل ورود یک جسم خارجی یا رسوب گرفتن)، موتور برای غلبه بر آن نیروی بیشتری اعمال میکند. سوییچ گشتاور این افزایش ناگهانی را تشخیص داده و قبل از اینکه موتور بسوزد یا به شفت شیر آسیب برسد، برق موتور را قطع میکند.
نحوه تنظیم صحیح سوییچ گشتاور

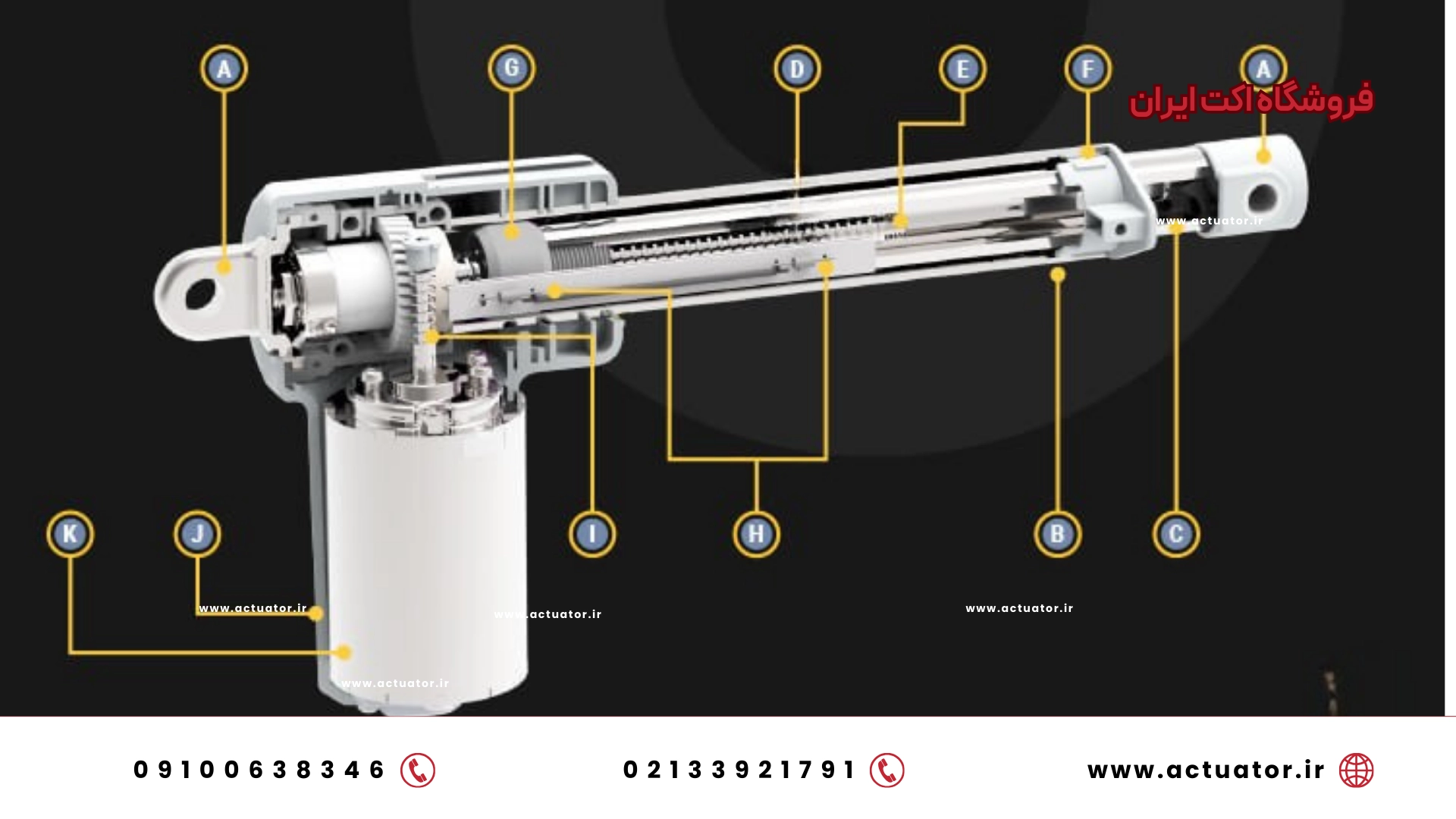

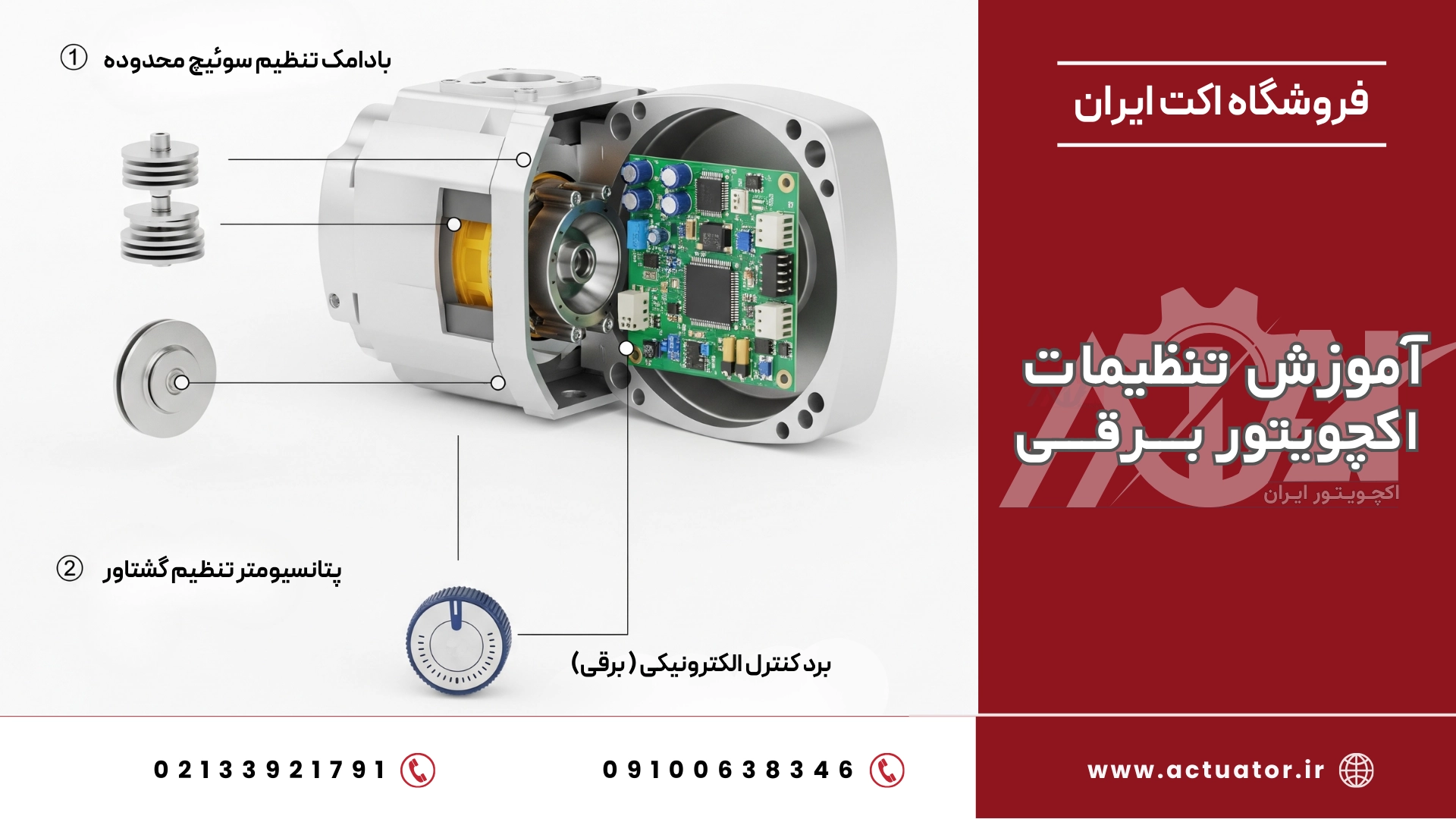

در داخل اکچویتور، معمولاً یک یا دو پتانسیومتر یا کلید تنظیم برای گشتاور وجود دارد (یکی برای جهت باز شدن و دیگری برای بسته شدن). تنظیم این سوییچ نیازمند دقت است:
- تنظیم بسیار پایین: باعث میشود اکچویتور با کوچکترین مقاومتی متوقف شده و دائماً دچار خطای گشتاور (Torque Fault) شود.
- تنظیم بسیار بالا: عملاً سوییچ گشتاور را از کار انداخته و در صورت گیر کردن شیر، هیچ حفاظتی از دستگاه شما نخواهد کرد.
روش صحیح: مقدار گشتاور را باید کمی بالاتر از گشتاور عادی مورد نیاز برای حرکت شیر، اما پایینتر از حداکثر گشتاور قابل تحمل اکچویتور و شفت شیر تنظیم کرد. بهترین راه، مراجعه به کاتالوگ شیر و اکچویتور و تنظیم این مقدار بر اساس دادههای مهندسی است.
کالیبراسیون برای مدلهای کنترلی ( تنظیم کالیبراسیون اکچویتور برقی )
اگر اکچویتور شما از نوع کنترلی یا تدریجی است (یعنی با سیگنال آنالوگ مانند 4-20mA کار میکند)، باید علاوه بر تنظیمات مکانیکی، یک کالیبراسیون الکترونیکی نیز انجام دهید. در این فرآیند، شما به کنترلر داخلی اکچویتور “یاد میدهید” که کدام سیگنال ورودی معادل کدام موقعیت فیزیکی است.
مراحل کلی کالیبراسیون سیگنال:
- ورود به حالت کالیبراسیون: مطابق با دستورالعمل سازنده، اکچویتور را در حالت تنظیمات یا کالیبراسیون قرار دهید.
- تعریف نقطه صفر (0%): با استفاده از فلکه دستی، شیر را در موقعیت کاملاً بسته قرار دهید. سپس حداقل سیگنال کنترلی (مثلاً 4mA یا 0V) را اعمال کرده و این نقطه را به عنوان موقعیت صفر برای کنترلر تعریف کنید.
- تعریف نقطه صد (100%): شیر را با فلکه دستی در موقعیت کاملاً باز قرار دهید. سپس حداکثر سیگنال کنترلی (مثلاً 20mA یا 10V) را اعمال کرده و این نقطه را به عنوان موقعیت صد برای کنترلر تعریف کنید.
- ذخیره و تست: تنظیمات را ذخیره کرده و از حالت کالیبراسیون خارج شوید. سپس با اعمال سیگنالهای مختلف (مثلاً 12mA برای 50%)، از حرکت صحیح و قرارگیری اکچویتور در موقعیتهای میانی اطمینان حاصل کنید.
کالیبراسیون خودکار (Autotune) در مدلهای هوشمند
بسیاری از اکچویتورهای برقی مدرن و هوشمند (مانند برندهای Auma یا Rotork) دارای قابلیت کالیبراسیون خودکار هستند. با فعال کردن این گزینه، اکچویتور به صورت خودکار یک بار مسیر کامل باز و بست را طی کرده، نقاط انتهایی را شناسایی و تمامی تنظیمات را به صورت هوشمند انجام میدهد. این ویژگی فرآیند راهاندازی را بسیار سریع و دقیق میکند.
نتیجهگیری و سوالات متداول درباره تنظیمات اکچویتور برقی
تنظیم صحیح اکچویتور برقی، فرآیندی است که یک دستگاه قدرتمند را به یک ابزار کنترلی دقیق و قابل اعتماد تبدیل میکند. با صرف زمان کافی برای تنظیم دقیق لیمیت سوئیچها، گشتاور و انجام کالیبراسیون، نه تنها از عملکرد بهینه سیستم خود اطمینان حاصل میکنید، بلکه عمر مفید شیر و اکچویتور را نیز به طور قابل توجهی افزایش میدهید.
برای دریافت مشاوره و اطلاعات بیشتر درباره انواع اکچویتور برقی و اکچویتور های پنوماتیک میتوانید با کارشناسان و مشاوران اکت ایران در ارتباط باشید.
- ۱. تفاوت لیمیت سوئیچ و سوییچ گشتاور چیست؟
- لیمیت سوئیچ بر اساس موقعیت (Position) عمل میکند و به موتور فرمان میدهد که در انتهای کورس حرکتی متوقف شود. سوییچ گشتاور بر اساس نیرو (Force) عمل میکند و در صورتی که مقاومت در برابر حرکت از حد مجاز بیشتر شود (مثلاً شیر گیر کند)، برای محافظت از دستگاه، موتور را متوقف میکند.
- ۲. اگر لیمیت سوئیچها را اشتباه تنظیم کنم چه اتفاقی میافتد؟
- اگر تنظیم اشتباه باشد، ممکن است شیر به طور کامل بسته نشود (و نشتی بدهد) یا به طور کامل باز نشود (و در مسیر جریان مقاومت ایجاد کند). در بدترین حالت، اگر لیمیت سوئیچها عمل نکنند، اکچویتور به تلاش برای حرکت ادامه داده و ممکن است به خود یا به گیربکس شیر آسیب جدی وارد کند.
- ۳. آیا بعد از تنظیمات میتوانم از فلکه دستی استفاده کنم؟
- بله. فلکه دستی همیشه برای مواقع اضطراری یا بازرسی در دسترس است. فقط به یاد داشته باشید که در بسیاری از مدلها، برای استفاده از آن باید ابتدا موتور را از طریق یک اهرم خلاص کنید و پس از اتمام کار، مجدداً آن را درگیر نمایید.
- ۴. منظور از راهاندازی اکچویتور برقی چیست؟
- راه اندازی و تنظیمات اولیه اکچویتور برقی به مجموعه کامل فرآیندهای پس از نصب فیزیکی گفته میشود که شامل سیمکشی، تنظیمات (لیمیت سوئیچ و گشتاور)، کالیبراسیون، و تست نهایی برای اطمینان از عملکرد صحیح و آماده به کار بودن اکچویتور در سیستم است.
