راهنمای جامع نصب اکچویتور (پنوماتیک و برقی)

خرید یک اکچویتور باکیفیت، تنها نیمی از مسیر برای دستیابی به یک اتوماسیون قابل اعتماد است. نیم دیگر، *نصب صحیح و اصولی اکچویتور * است. یک نصب نادرست می‌تواند بهترین و گران‌ترین اکچویتورها را با مشکل مواجه کرده، عمر مفید آن‌ها را کاهش دهد و حتی باعث بروز خطرات ایمنی شود. این راهنمای جامع و کاربردی، به عنوان یک مرجع فنی، شما را به صورت گام به گام در فرآیند نصب انواع اکچویتورهای *پنوماتیک* و *برقی* یاری می‌کند.

چه یک تکنسین باتجربه باشید و چه برای اولین بار قصد نصب یک عملگر را داشته باشید، نکات و مراحل ذکر شده در این راهنما به شما کمک می‌کند تا کار را با اطمینان، ایمنی و دقت بالا به انجام برسانید.

آمادگی‌های پیش از نصب: ابزار و نکات ایمنی ⚠️

قبل از شروع هر کاری، اطمینان از در اختیار داشتن ابزار مناسب و رعایت کامل اصول ایمنی، ضروری است. عجله در این مرحله می‌تواند منجر به اتلاف وقت و بروز حوادث شود.

چک‌لیست ابزار مورد نیاز 🔧

• مجموعه آچار (تخت، رینگی یا بکس) در سایزهای مناسب
• مجموعه آچار آلن
• پیچ‌گوشتی‌های دوسو و چهارسو
• نوار تفلون یا چسب آب‌بندی لوله برای اتصالات پنوماتیک
• سیم‌چین، سیم‌لخت‌کن و سرسیم (برای اکچویتورهای برقی)
• مولتی‌متر برای تست اتصالات الکتریکی
• تراز برای اطمینان از نصب صحیح (در موارد حساس)

نکات ایمنی حیاتی که نباید نادیده گرفت 🛑

1. قطع کامل انرژی (Lock-Out/Tag-Out): پیش از شروع، اطمینان حاصل کنید که منبع انرژی مربوط به اکچویتور کاملاً قطع و قفل شده است. برای اکچویتورهای برقی، مدارشکن مربوطه را قطع و برچسب‌گذاری کنید. برای اکچویتورهای پنوماتیک، شیر ورودی اصلی هوا را بسته و فشار هوای باقیمانده در لوله‌ها را به طور کامل تخلیه کنید.
2. تخلیه فشار خط لوله: اگر قصد نصب اکچویتور بر روی شیر نصب شده در خط لوله را دارید، حتماً خط را از فشار سیال تخلیه و ایزوله کنید.
3. استفاده از تجهیزات حفاظت فردی (PPE): همواره از عینک ایمنی، دستکش مناسب و در صورت نیاز، کفش ایمنی استفاده کنید.
4. مطالعه دفترچه راهنمای سازنده: این راهنما یک دستورالعمل عمومی است. همیشه دفترچه راهنمای نصب ارائه شده توسط سازنده اکچویتور را به عنوان مرجع اصلی خود در نظر بگیرید.

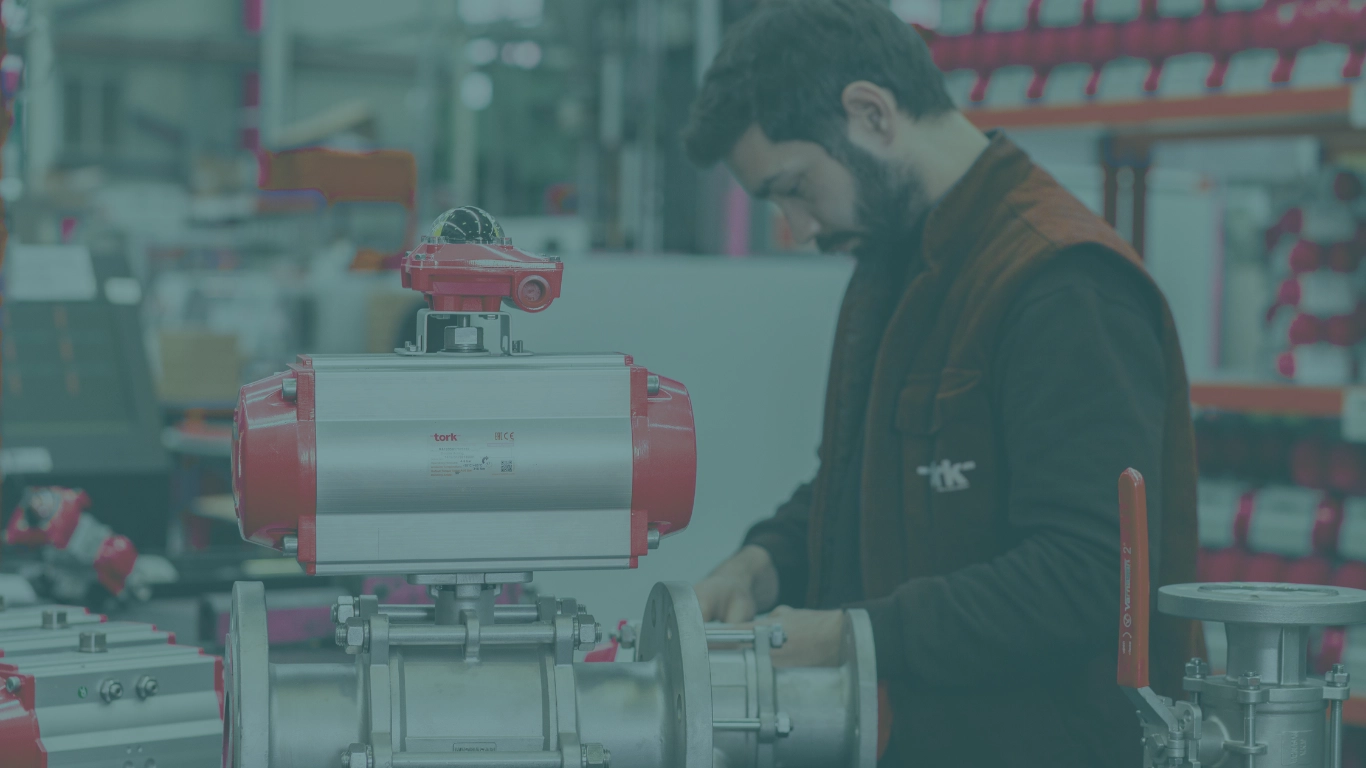

بخش اول: راهنمای گام به گام نصب اکچویتور پنوماتیک 💨

نصب اکچویتورهای پنوماتیک شامل چهار مرحله اصلی است: نصب مکانیکی، نصب تجهیزات جانبی، اتصالات هوا، و تنظیمات نهایی.

مرحله ۱: آماده‌سازی و نصب مکانیکی روی شیر

این مرحله، پایه و اساس یک عملکرد صحیح است.

• تطبیق وضعیت شیر و اکچویتور: ابتدا وضعیت شیر (کاملاً باز یا کاملاً بسته) را با وضعیت اکچویتور تطبیق دهید. برای اکچویتورهای فنر برگشت (SR)، این حالت معمولاً وضعیت استراحت (بدون فشار هوا) است. برای اکچویتورهای دوکاره (DA)، ممکن است نیاز باشد با اعمال فشار هوا، آن را در وضعیت مورد نظر قرار دهید.
• اتصال اکچویتور به شیر: اکچویتور را با دقت روی فلنج شیر قرار دهید. اکثر اکچویتورها و شیرهای ربع‌گرد مدرن از استاندارد **ISO 5211** پیروی می‌کنند که این کار را بسیار ساده می‌کند. اطمینان حاصل کنید که شفت خروجی اکچویتور (پینیون) به درستی با استم شیر درگیر شده است. در صورت نیاز از بوش یا کوپلینگ مناسب استفاده کنید.
• بستن پیچ‌ها: پیچ‌های اتصال را ابتدا با دست و سپس با آچار محکم کنید. برای اطمینان از توزیع یکنواخت نیرو، پیچ‌ها را به صورت ضربدری (Star Pattern) سفت کنید.

مرحله ۲: نصب تجهیزات جانبی اکچویتور (شیر برقی و لیمیت سوئیچ)

برای کنترل اکچویتور پنوماتیک، به یک شیر برقی (Solenoid Valve) نیاز دارید. همچنین برای دریافت فیدبک از وضعیت شیر، از لیمیت سوئیچ باکس استفاده می‌شود.

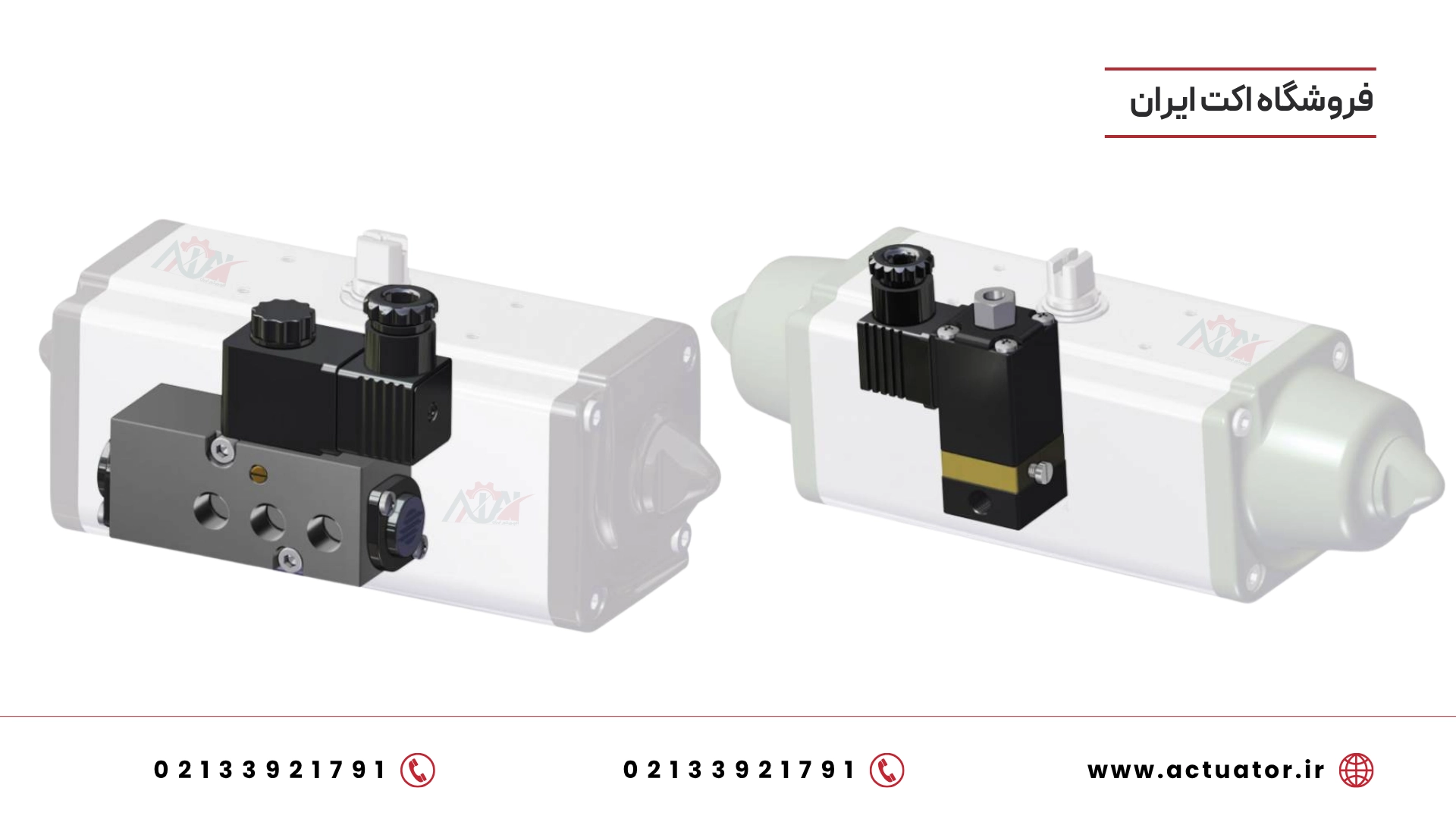

• نصب شیر برقی (Solenoid Valve): اکثر اکچویتورهای صنعتی دارای رابط استاندارد **NAMUR** هستند. شیر برقی نامور را مستقیماً روی پورت‌های هوای اکچویتور نصب کنید. از قرارگیری صحیح اورینگ‌ها برای آب‌بندی کامل اطمینان حاصل کنید.
• نصب لیمیت سوئیچ باکس (Limit Switch Box): لیمیت سوئیچ باکس را روی قسمت بالایی اکچویتور و شفت آن نصب کنید. بادامک‌های (Cams) داخل لیمیت سوئیچ را به گونه‌ای تنظیم کنید که در وضعیت کاملاً باز و کاملاً بسته شیر، میکروسوئیچ‌های مربوطه را فعال کنند.

مرحله ۳: اتصالات پنوماتیک (لوله‌کشی)

اکنون زمان اتصال منبع هوای فشرده است.

• اتصال به شیر برقی: لوله اصلی هوای فشرده (که باید تمیز و خشک باشد) را به پورت ورودی (P) شیر برقی متصل کنید.
• اگزوزها: بر روی پورت‌های خروجی (اگزوز) شیر برقی، صدا خفه‌کن (Silencer) نصب کنید تا صدای تخلیه هوا را کاهش دهد.
• نوع لوله‌کشی: برای اکچویتورهای **دوکاره (Double Acting)**، شیر برقی 5/2 راهه استفاده می‌شود که هر دو پورت اکچویتور را کنترل می‌کند. برای اکچویتورهای **تک‌کاره فنر برگشت (Spring Return)**، از شیر برقی 3/2 راهه استفاده می‌شود که تنها یک پورت اکچویتور را تغذیه می‌کند.

مرحله ۴: تنظیمات نهایی و تست عملکرد

• تنظیم پیچ‌های کورس (Travel Stops):** اکثر اکچویتورها دارای دو پیچ تنظیم برای محدود کردن دقیق کورس حرکت در حالت کاملاً باز و کاملاً بسته هستند. با اعمال فشار هوا، شیر را حرکت داده و این پیچ‌ها را به گونه‌ای تنظیم کنید که شیر دقیقاً در موقعیت‌های 0 و 90 درجه متوقف شود.
• تست نهایی:** با اعمال سیگنال الکتریکی به شیر برقی، چندین بار اکچویتور را باز و بسته کنید. از عملکرد نرم، روان و بدون نشتی آن اطمینان حاصل کنید. تنظیمات لیمیت سوئیچ باکس را نیز مجدداً چک کنید.

بخش دوم: راهنمای گام به گام نصب اکچویتور برقی ⚡

نصب اکچویتورهای برقی نیازمند دقت در اتصالات مکانیکی و به‌ویژه سیم‌کشی الکتریکی است. این فرآیند نیز شامل چهار مرحله اصلی است.

مرحله ۱: نصب مکانیکی روی شیر

این مرحله کاملاً مشابه نصب اکچویتور پنوماتیک است. هدف، ایجاد یک اتصال محکم و هم‌راستا بین اکچویتور و شیر است.

• تطبیق وضعیت‌ها: وضعیت شیر (مثلاً کاملاً بسته) را با وضعیت اکچویتور تطبیق دهید. می‌توانید با استفاده از فلکه دستی (Manual Override)، اکچویتور را در موقعیت دلخواه قرار دهید.
• اتصال به شیر: اکچویتور را روی فلنج شیر (معمولاً استاندارد ISO 5211) قرار داده و از درگیری صحیح شفت‌ها اطمینان حاصل کنید.
• محکم کردن پیچ‌ها: پیچ‌های اتصال را به صورت ضربدری و با گشتاور مناسب محکم کنید تا از هرگونه تنش نامتقارن جلوگیری شود.

مرحله ۲: سیم‌کشی الکتریکی (Wiring)

⚠️ هشدار: این مرحله باید **فقط توسط یک برقکار یا تکنسین مجاز** و با رعایت کامل اصول ایمنی انجام شود. همواره به دیاگرام سیم‌کشی ارائه شده توسط سازنده اکچویتور مراجعه کنید.

• باز کردن درپوش: پس از اطمینان از قطع کامل برق، درپوش محفظه الکتریکی اکچویتور را باز کنید.
• اتصال کابل تغذیه: کابل برق اصلی (تک‌فاز یا سه‌فاز) را به ترمینال‌های مشخص شده برای تغذیه (Power) متصل کنید. از اتصال صحیح سیم ارت (Ground) اطمینان حاصل کنید.
• اتصال سیم‌های فرمان (Control Wiring): بسته به نوع کنترل، سیم‌های فرمان را متصل کنید. یک مثال رایج برای کنترل On/Off سه سیمه به شرح زیر است:
  • یک سیم **مشترک (Common)**.
  • یک سیم برای فرمان **باز کردن (Open)**.
  • یک سیم برای فرمان **بسته کردن (Close)**.
• اتصال سیم‌های فیدبک: در صورت نیاز، سیم‌های مربوط به لیمیت سوئیچ‌های فیدبک (که وضعیت باز یا بسته بودن را به اتاق کنترل اعلام می‌کنند) را به ترمینال‌های مربوطه متصل کنید.

مرحله ۳: تنظیم لیمیت سوئیچ‌ها (تنظیم کورس)

در داخل محفظه الکتریکی، معمولاً دو یا چند بادامک (Cam) قابل تنظیم برای تعیین نقاط توقف وجود دارد.

• با استفاده از فلکه دستی، شیر را به موقعیت کاملاً بسته ببرید. سپس بادامک مربوط به حالت “بسته” را به گونه‌ای تنظیم کنید که میکروسوئیچ مربوطه را فعال کند.
• همین کار را برای موقعیت کاملاً باز نیز تکرار کنید.
• در برخی مدل‌ها، سوییچ‌های تنظیم گشتاور (Torque Switches) نیز وجود دارند که باید بر اساس نیاز شیر تنظیم شوند تا از آسیب به شیر یا اکچویتور در صورت گیر کردن، جلوگیری کنند.

مرحله ۴: تست عملکرد و راه‌اندازی

• پس از اطمینان از صحت تمامی اتصالات، درپوش محفظه را به دقت ببندید تا آب‌بندی آن حفظ شود.
• برق را وصل کرده و با ارسال سیگنال‌های فرمان، عملکرد باز و بسته شدن اکچویتور را تست کنید.
• از توقف دقیق در نقاط تنظیم شده و صحت عملکرد نشانگر موقعیت مکانیکی اطمینان حاصل کنید.

نکات تکمیلی و عیب‌یابی رایج در نصب

گاهی ممکن است پس از نصب با مشکلاتی مواجه شوید. در ادامه به چند مورد رایج اشاره می‌شود:

مشکل: اکچویتور حرکت نمی‌کند.

• پنوماتیک: فشار هوا قطع است، شیر برقی عمل نمی‌کند (سیگنال الکتریکی یا بوبین مشکل دارد)، شیر اصلی گیر کرده است.
• برقی: برق تغذیه قطع است، سیم‌کشی اشتباه است، فیوز داخلی سوخته است، شیر اصلی گیر کرده است.

مشکل: اکچویتور به کندی حرکت می‌کند یا ضعیف است.

• پنوماتیک: فشار هوا پایین است، قطر لوله‌ها یا فیتینگ‌ها کوچک است، صدا خفه‌کن (Silencer) کثیف یا مسدود شده است.
• برقی: ولتاژ ورودی پایین است (افت ولتاژ در کابل)، اصطکاک شیر بیش از حد انتظار است.

مشکل: اکچویتور به طور کامل باز یا بسته نمی‌شود.

• هر دو نوع: تنظیمات پیچ‌های کورس (برای پنوماتیک) یا لیمیت سوئیچ‌ها (برای برقی) نادرست است، مانعی در مسیر حرکت شیر وجود دارد.

مشکل: نشتی هوا از اکچویتور پنوماتیک.

• اتصالات و فیتینگ‌ها شل هستند یا به درستی آب‌بندی نشده‌اند، سیل‌های داخلی یا اورینگ‌های شیر برقی فرسوده شده‌اند.

نتیجه‌گیری: نصب صحیح، تضمین عملکرد 🏆

همانطور که در این راهنمای جامع مشاهده کردید، **نصب صحیح اکچویتور** یک فرآیند فنی و دقیق است که به صورت مستقیم بر عملکرد، ایمنی و طول عمر سیستم اتوماسیون شما تأثیر می‌گذارد. با پیروی از مراحل گام به گام، رعایت نکات ایمنی حیاتی، و استفاده از ابزار مناسب، می‌توانید از یک راه‌اندازی موفق و بدون دردسر اطمینان حاصل کنید.

به یاد داشته باشید که این راهنما یک دستورالعمل کلی است و **دفترچه راهنمای سازنده** همواره معتبرترین مرجع برای محصولی است که در اختیار دارید. هرگز در هنگام شک و تردید، به خصوص در مورد اتصالات الکتریکی و فشارهای بالا، از کمک گرفتن از یک تکنسین یا مهندس متخصص دریغ نکنید. یک نصب اصولی، بهترین سرمایه‌گذاری برای تضمین عملکرد پایدار تجهیزات شماست.

سوالات متداول (FAQ) 🙋

۱. استاندارد ISO 5211 چیست و چرا در نصب اهمیت دارد؟

ISO 5211 یک استاندارد جهانی برای ابعاد فلنج اتصال بین اکچویتورها و شیرآلات ربع‌گرد است. وجود این استاندارد به این معناست که شما می‌توانید یک اکچویتور از یک برند را به راحتی روی شیری از برند دیگر نصب کنید، بدون اینکه نیاز به ساخت براکت یا آداپتورهای پیچیده داشته باشید. این استاندارد فرآیند نصب را بسیار ساده و سریع می‌کند.

۲. رابط NAMUR در اکچویتورهای پنوماتیک چیست؟

رابط نامور (NAMUR) یک استاندارد برای سطح کناری اکچویتورهای پنوماتیک است که اجازه می‌دهد شیرهای برقی (Solenoid Valves) مستقیماً و بدون نیاز به لوله‌کشی و اتصالات اضافی، روی اکچویتور نصب شوند. این ویژگی نصب را بسیار تمیزتر، سریع‌تر و کم‌هزینه‌تر می‌کند.

۳. چرا وجود حالت دستی (Manual Override) در اکچویتورها مهم است؟

حالت دستی به شما اجازه می‌دهد تا در مواقع قطع برق یا فشار هوا، یا در حین فرآیند نصب و تنظیمات اولیه، بتوانید شیر را به صورت مکانیکی (معمولاً با یک فلکه یا آچار) باز و بسته کنید. این قابلیت برای راه‌اندازی، تست و شرایط اضطراری بسیار حیاتی است.

۴. آیا اکچویتورهای پنوماتیک و برقی نیاز به نگهداری دوره‌ای دارند؟

اکثر اکچویتورهای مدرن برای کارکرد با حداقل نگهداری طراحی شده‌اند. مهم‌ترین نکته برای اکچویتورهای پنوماتیک، تأمین هوای فشرده تمیز و خشک است. برای اکچویتورهای برقی، اطمینان از محکم بودن درپوش و عدم نفوذ رطوبت کلیدی است. بازرسی‌های چشمی دوره‌ای برای هر دو نوع توصیه می‌شود.

۵. در چه مواقعی برای نصب باید حتماً از یک متخصص کمک بگیرم؟

همیشه در صورت عدم اطمینان بهتر است از یک متخصص کمک بگیرید. اما به طور خاص، برای سیم‌کشی‌های ولتاژ بالا (220V/380V)، نصب اکچویتورهای کنترلی (Modulating) با سیگنال‌های آنالوگ، راه‌اندازی سیستم‌های تحت شبکه (Fieldbus)، و نصب اکچویتورهای بسیار بزرگ و سنگین، استفاده از یک تکنسین مجرب و آموزش‌دیده اکیداً توصیه می‌شود.
