10 علت اصلی خرابی اکچویتور پنوماتیک
راهنمای جامع عیبیابی، تشخیص خرابی اکچویتور و تعمیر برای تکنسینها
تصور کنید یک خط تولید مهم به دلیل عمل نکردن یک شیر متوقف شده است. همه چیز به ظاهر سالم است، اما اکچویتور پنوماتیک که وظیفه باز و بسته کردن آن شیر را دارد، پاسخ نمیدهد. اکچویتورهای پنوماتیک به دلیل سادگی و دوام بالا، ستون فقرات اتوماسیون صنعتی هستند، اما مانند هر تجهیز دیگری، ممکن است دچار خرابی شوند. خبر خوب این است که اکثر این خرابیها علل مشخصی دارند و با دانش صحیح، به راحتی قابل تشخیص و رفع هستند.
این راهنمای جامع و کاربردی در اکت ایران ، به عنوان یک “جعبه ابزار ذهنی”، ۱۰ علت شایع خرابی اکچویتور پنوماتیک را به همراه علائم، روشهای تشخیص و راهحلهای عملی برای هر کدام، به شما معرفی میکند.
فهرست مطالب:
- آمادگی برای عیبیابی (ایمنی و ابزار)
- ۱. هوای فشرده آلوده (کثیف یا مرطوب)
- ۲. فشار هوای نامناسب (کم یا زیاد)
- ۳. فرسودگی آببندها و اورینگها
- ۴. نصب نادرست و بار جانبی (Misalignment)
- ۵. انتخاب سایز نامناسب (کوچک بودن اکچویتور)
- ۶. خرابی در سیستم کنترل (شیر برقی)
- ۷. شکستگی یا ضعف فنرها (در مدلهای فنر برگشت)
- ۸. آسیب یا فرسودگی قطعات مکانیکی داخلی
- ۹. شرایط دمایی نامناسب (بسیار گرم یا سرد)
- ۱۰. خوردگی (داخلی یا خارجی)
آمادگی برای عیبیابی: ایمنی و ابزار اولیه
قبل از هر اقدامی، ایمنی را در اولویت قرار دهید و ابزار لازم را آماده کنید.
- ایمنی اول است: همیشه قبل از کار بر روی اکچویتور، سیستم را از انرژی تخلیه کنید. شیر اصلی ورود هوا را بسته و هوای فشرده داخل لولهها را تخلیه کنید (De-pressurize). اگر اکچویتور پنوماتیک به تجهیزات برقی (مانند شیر برقی) متصل است، برق آن را قطع و قفل کنید (Lock-Out/Tag-Out).
- جعبه ابزار عیبیابی: مجموعه آچار، نوار تفلون، یک بطری اسپری حاوی آب و کف (برای تست نشتی)، و در صورت نیاز، مولتیمتر را در دسترس داشته باشید.
10 علت شایع خرابی اکچویتور پنوماتیک و راه حلهای آنها
۱. هوای فشرده آلوده (کثیف یا مرطوب) – دشمن شماره یک!
بیش از ۸۰٪ از خرابیهای تجهیزات پنوماتیک، ریشه در کیفیت پایین هوای فشرده دارد. ذرات گرد و غبار، زنگزدگی لولهها، روغن کمپرسور و به خصوص رطوبت (آب)، قاتل خاموش اکچویتور شما هستند.
روش تشخیص و علائم:
حرکت کند، نامنظم و “بریده بریده” اکچویتور. شنیدن صدای خراشیدگی از داخل. فرسودگی بسیار سریع آببندها (سیلها). مشاهده آب، روغن یا ذرات جامد در کاسه فیلتر واحد مراقبت یا در اگزوز شیر برقی.
راه حل (تعمیر و پیشگیری):
راه حل اصلی، اصلاح منبع هواست. از نصب و سرویس منظم یک واحد مراقبت هوای (FRL) با کیفیت قبل از اکچویتور اطمینان حاصل کنید. فیلتر آن را به طور منظم تمیز یا تعویض کنید. اگر اکچویتور به دلیل آلودگی آسیب دیده، ممکن است نیاز به باز کردن، تمیزکاری کامل و تعویض کیت آببندی آن باشد.
۲. فشار هوای نامناسب اکچویتور پنوماتیک
هر اکچویتور برای کار در یک محدوده فشار مشخص (مثلاً ۴ تا ۸ بار) طراحی شده است.
روش تشخیص و علائم:
- فشار کم: اکچویتور ضعیف عمل میکند، نمیتواند شیر را به طور کامل باز یا بسته کند، یا زیر بار متوقف میشود.
- فشار زیاد: اکچویتور با سرعت و ضربه بسیار شدید عمل میکند (Slamming)، که باعث ایجاد سر و صدا و آسیب به قطعات داخلی و خود شیر میشود. در موارد شدید، میتواند باعث ترکیدن آببندها شود.
راه حل (تعمیر و پیشگیری):
فشار ورودی به اکچویتور را با یک گیج فشار اندازهگیری کنید. با استفاده از رگولاتور روی واحد مراقبت، فشار را دقیقاً بر روی مقدار توصیهشده توسط سازنده (که در کاتالوگ ذکر شده) تنظیم کنید. اطمینان حاصل کنید که کمپرسور و شبکه توزیع هوا، توانایی حفظ فشار پایدار را در حین کار دارند.
۳. فرسودگی آببندها و اورینگها (سیل مکانیکی)
آببندها (سیلهای مکانیکی ) قطعات مصرفی هستند و به مرور زمان، به خصوص با وجود هوای آلوده، فرسوده میشوند.
روش تشخیص و علائم:
علامت اصلی، نشتی هوا است. ممکن است صدای “هیس” مداومی از اطراف شفت خروجی، درپوشهای انتهایی، یا اگزوز شیر برقی (در صورت نشتی داخلی پیستون) شنیده شود. برای پیدا کردن نشتیهای خارجی، از اسپری آب و کف استفاده کنید. نشتی هوا باعث کاهش قدرت و سرعت اکچویتور پنوماتیک میشود.
راه حل (تعمیر و پیشگیری):
تنها راه حل، تعویض آببندهای فرسوده است. بهترین کار، تهیه کیت تعمیرات اصلی (Seal Kit) از سازنده و تعویض تمامی آببندها مطابق با دستورالعمل است. بهترین راه پیشگیری، استفاده مداوم از هوای فشرده تمیز و خشک است.
۴. نصب نادرست اکچویتور پنوماتیک و بار جانبی
اگر اکچویتور به درستی و کاملاً همراستا با شفت شیر نصب نشود، نیروی جانبی به شفت و یاتاقانهای اکچویتور پنوماتیک وارد میشود.
روش تشخیص و علائم:
مشاهده خراشیدگی یا ساییدگی نامتقارن بر روی میله پیستون (در مدلهای خطی) یا شفت خروجی. فرسودگی سریع و غیرعادی آببند شفت. شنیدن صدای غیرعادی (جیرجیر یا تق تق) در حین حرکت. در موارد شدید، ممکن است منجر به خم شدن شفت شود.
راه حل (تعمیر و پیشگیری):
اکچویتور باید باز شده و مجدداً با دقت و اطمینان از همراستایی کامل، نصب شود. استفاده از براکتها و کوپلینگهای استاندارد و مناسب، به جلوگیری از این مشکل کمک میکند. پیشگیری، نصب دقیق و اصولی در همان مرحله اول است.
۵. انتخاب سایز نامناسب (کوچک بودن اکچویتور)
گاهی اوقات مشکل از خود اکچویتور نیست، بلکه از انتخاب اولیه آن است. اگر اکچویتور نیروی (گشتاور) کافی برای به حرکت درآوردن شیر را نداشته باشد، هرگز به درستی کار نخواهد کرد.
روش تشخیص و علائم:
اکچویتور برای باز کردن یا بستن شیر تقلا میکند، به خصوص زمانی که شیر تحت فشار کامل فرآیند است. ممکن است حرکت را شروع کند اما در نیمه راه متوقف شود (Stalling). شیر به طور کامل آببندی نمیشود و نشتی دارد. حتی با وجود فشار هوای صحیح، عملکرد اکچویتور ضعیف و بیجان به نظر میرسد.
راه حل (تعمیر و پیشگیری):
این یک مشکل طراحی است و راه حل تعمیری سادهای ندارد. تنها راه حل قطعی، تعویض اکچویتور با یک مدل بزرگتر و قویتر است. برای پیشگیری، همیشه قبل از خرید، محاسبات دقیق گشتاور مورد نیاز شیر را (با در نظر گرفتن ضریب اطمینان) انجام دهید و اکچویتوری را انتخاب کنید که به راحتی از پس آن برآید.
اگر تصمیم به تعویض اکچویتور پنوماتیک فرسوده خود گرفتید، میتوانید برای خرید اکچویتور از بهترین برند ها و بالاترین تنوع برند و سایز با کارشناسان فروش اکتیران ارتباط برقرار کنید تا ضمن دریافت مشاوره رایگان، از دیگر خدمات مجموعه اکتیران برخوردار شوید.
۶. خرابی اکچویتور در سیستم کنترل (شیر برقی)
بسیاری از مواقع، خرابی اکچویتور از خود آن نیست و خود اکت کاملاً سالم است اما فرمان حرکت به آن نمیرسد. شیر برقی (Solenoid Valve) که مغز کنترل اکچویتور است، یک نقطه خرابی رایج محسوب میشود.
روش تشخیص و علائم:
اکچویتور هیچ حرکتی نمیکند. با ارسال سیگنال فرمان، به صدای شیر برقی گوش دهید؛ آیا صدای کلیک “تق” میدهد؟ با استفاده از مولتیمتر، ولتاژ ورودی به بوبین شیر برقی را چک کنید. آیا هوا از اگزوز شیر برقی خارج میشود؟ آیا خود شیر برقی نشتی هوا دارد؟
راه حل (تعمیر و پیشگیری):
- اگر ولتاژ به بوبین میرسد اما صدای کلیک نمیدهد، بوبین (Coil) سوخته و باید تعویض شود.
- اگر بوبین عمل میکند اما هوا عبور نمیکند، ممکن است اسپول داخلی شیر گیر کرده باشد (اغلب به دلیل آلودگی هوا). میتوانید شیر را باز کرده و تمیز کنید یا آن را تعویض نمایید.
- برای پیشگیری، از شیرهای برقی با کیفیت و هوای فشرده تمیز استفاده کنید.
تست دستی شیر برقی
اکثر شیرهای برقی صنعتی دارای یک دکمه یا پیچ override دستی هستند. با فشردن یا چرخاندن آن، میتوانید به صورت مکانیکی شیر را تحریک کرده و از عملکرد صحیح اکچویتور مطمئن شوید. اگر اکچویتور با این کار حرکت کرد، مشکل قطعاً از سیستم کنترل (بوبین یا سیگنال فرمان) است.
۷. شکستگی یا ضعف فنرها (در مدلهای فنر برگشت)
در اکچویتورهای تکاثره (Spring Return)، فنرها نقش حیاتی در بازگرداندن شیر به حالت ایمن دارند.
روش تشخیص و علائم:
اکچویتور با فشار هوا به درستی حرکت میکند، اما پس از قطع هوا، به موقعیت اولیه خود بازنمیگردد یا این کار را بسیار کند و ناقص انجام میدهد. در هنگام شکستن فنر، ممکن است صدای بلند و ناگهانی از داخل اکچویتور شنیده شود.
راه حل (تعمیر و پیشگیری):

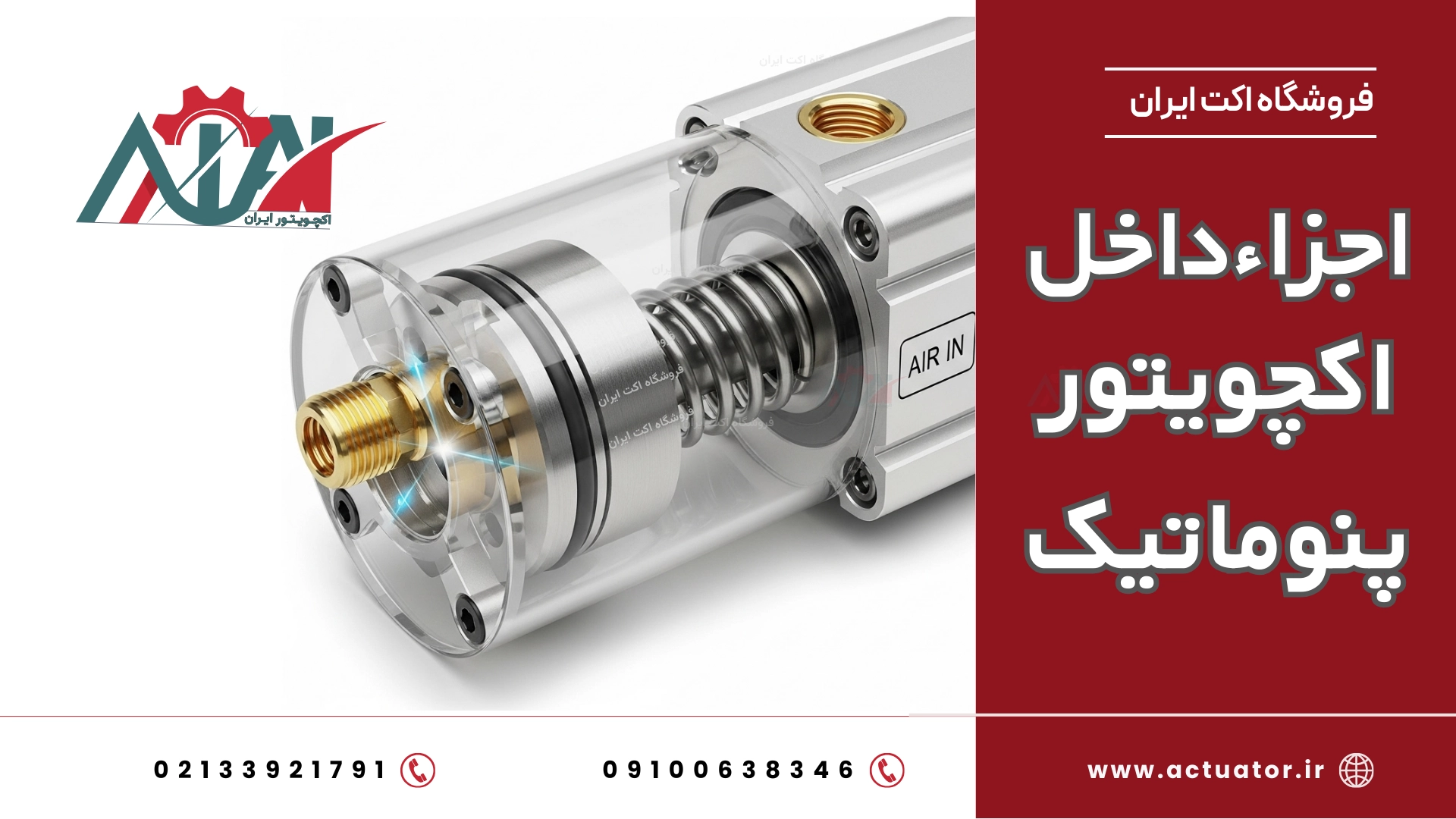

⚠️ هشدار ایمنی: فنرهای داخل اکچویتور تحت فشار زیادی هستند و باز کردن اکچویتور بدون ابزار مناسب و رعایت دقیق دستورالعمل سازنده، بسیار خطرناک است. این کار باید فقط توسط پرسنل آموزشدیده انجام شود. راه حل، تعویض مجموعه فنرهای شکسته یا ضعیف شده با قطعه یدکی اصلی است.
۸. آسیب یا فرسودگی قطعات مکانیکی داخلی اکت
پس از میلیونها سیکل کاری یا در شرایط کاری سخت، قطعات مکانیکی داخلی مانند دندههای رک و پینیون، یاتاقانها یا دیواره داخلی سیلندر ممکن است دچار فرسودگی شوند.
روش تشخیص و علائم:
حرکت نامنظم، لرزش یا “لقی” در شفت خروجی. شنیدن صدای ساییدگی فلز با فلز یا خرد شدن از داخل اکچویتور. تولید برادههای فلزی که ممکن است از اگزوزها خارج شوند.
راه حل (تعمیر و پیشگیری):
این نوع خرابی اکچویتور معمولاً نیاز به تعمیرات اساسی (Overhaul) یا تعویض کامل اکچویتور دارد. برای تعمیر، باید دستگاه به طور کامل باز شده و قطعات فرسوده تعویض شوند. پیشگیری شامل انتخاب سایز مناسب (برای جلوگیری از فشار بیش از حد)، نصب صحیح (برای جلوگیری از بار جانبی) و استفاده از هوای تمیز است.
۹. شرایط دمایی نامناسب (بسیار گرم یا سرد)
هر اکچویتور برای کار در یک محدوده دمای مشخص (مثلاً -20 تا +80 درجه سانتیگراد) طراحی شده است. کار کردن خارج از این محدوده، به خصوص بر روی آببندها تأثیر منفی میگذارد.
روش تشخیص و علائم:
- دمای بسیار سرد: حرکت اکچویتور بسیار کند و “خشک” میشود. آببندها سخت و شکننده شده و باعث نشتی هوا میشوند. رطوبت موجود در هوا ممکن است در داخل اکچویتور یخ بزند.
- دمای بسیار گرم: آببندها نرم و متورم شده و به سرعت فرسوده میشوند (اصطلاحاً میسوزند). گریس روانکننده داخلی ممکن است خاصیت خود را از دست داده و باعث افزایش اصطکاک شود.
راه حل (تعمیر و پیشگیری):
در مرحله اول باید از اکچویتوری استفاده کرد که برای محدوده دمای محیط شما مناسب باشد. برای دماهای خارج از محدوده استاندارد، باید از مدلهای خاص با آببندهای دما بالا (Viton) یا دما پایین (Silicone) استفاده کرد. برای پیشگیری، میتوان اکچویتور را از منابع حرارتی شدید ایزوله کرد یا در محیطهای بسیار سرد از هیترهای موضعی استفاده نمود.
۱۰. خوردگی (داخلی یا خارجی)
قرار گرفتن در معرض رطوبت یا مواد شیمیایی خورنده، میتواند به بدنه و قطعات داخلی اکچویتور آسیب بزند.
روش تشخیص و علائم:
خوردگی خارجی: مشاهده زنگزدگی، پوستهپوسته شدن رنگ، یا خوردگی (پیتینگ) روی بدنه، درپوشها یا پیچهای اکچویتور.
خوردگی داخلی: معمولاً به دلیل وجود رطوبت بالا در هوای فشرده رخ میدهد و علائمی مشابه هوای آلوده دارد (حرکت نامنظم و آسیب به آببندها).
راه حل (تعمیر و پیشگیری):
برای خوردگی خارجی شدید، معمولاً تعویض اکچویتور بهترین راه حل است. برای پیشگیری از خوردگی خارجی، باید از اکچویتوری با جنس بدنه یا پوشش محافظ مناسب برای محیط استفاده کرد (مانند بدنه استنلس استیل یا پوشش اپوکسی برای محیطهای خورنده). برای پیشگیری از خوردگی داخلی، همیشه از هوای فشرده خشک استفاده کنید.
جدول خلاصه عیبیابی سریع اکچویتور پنوماتیک
| علامت / مشکل | محتملترین علل | اولین اقدام |
|---|---|---|
| اکچویتور اصلاً حرکت نمیکند | قطع بودن فشار هوا، خرابی شیر برقی (بوبین یا سیگنال)، گیر کردن مکانیکی شیر | گیج فشار هوا را چک کنید، به صدای کلیک شیر برقی گوش دهید، از override دستی استفاده کنید. |
| حرکت کند یا ضعیف است | فشار هوای پایین، نشتی هوا از آببندها، گرفتگی در مسیر اگزوز | فشار رگولاتور را تنظیم کنید، با آب و کف تست نشتی بگیرید. |
| حرکت بریده بریده و نامنظم است | هوای فشرده آلوده/مرطوب، فرسودگی مکانیکی داخلی، نصب نادرست (بار جانبی) | واحد مراقبت هوا (FRL) را بررسی کنید، همراستایی نصب را چک کنید. |
| به طور کامل باز/بسته نمیشود | تنظیمات نادرست پیچهای کورس، فشار هوای ناکافی (بهویژه برای مدل فنر برگشت) | پیچهای تنظیم کورس را مجدداً تنظیم کنید، فشار هوا را چک کنید. |
| از اکچویتور صدای “هیس” شنیده میشود | نشتی هوا از آببندها (شفت یا پیستون) یا اتصالات | محل دقیق نشتی را با آب و کف پیدا کنید. |
نتیجهگیری و سوالات متداول
همانطور که مشاهده کردید، اکثر خرابیهای اکچویتورهای پنوماتیک قابل پیشگیری هستند. کلید اصلی برای داشتن یک سیستم پنوماتیک سالم و با عمر طولانی، تامین مداوم هوای فشرده تمیز، خشک و با فشار مناسب است. با رعایت اصول نصب صحیح و بازرسیهای دورهای، میتوانید از عملکرد قابل اعتماد این اسبهای کاری صنعت برای سالیان متمادی اطمینان حاصل کنید.
- ۱. چگونه میتوانم از خرابی اکچویتور پنوماتیک پیشگیری کنم؟
- بهترین راه پیشگیری، تمرکز بر روی منبع تغذیه است: ۱. از یک واحد مراقبت هوای (FRL) با کیفیت استفاده و به طور منظم آن را سرویس کنید. ۲. فشار هوا را در محدوده توصیهشده توسط سازنده نگه دارید. ۳. از نصب صحیح و همراستای اکچویتور اطمینان حاصل کنید.
- ۲. کیت تعمیرات (Seal Kit) شامل چه قطعاتی است؟
- یک کیت تعمیرات استاندارد معمولاً شامل تمامی آببندها، اورینگها، و گاهی اوقات گریس مخصوص برای تعمیر کامل یک اکچویتور است. این کیتها برای بازگرداندن عملکرد یک دستگاه فرسوده به حالت اولیه طراحی شدهاند.
- ۳. آیا تعمیر اکچویتور همیشه اقتصادی است؟
- بستگی به نوع و قیمت اکچویتور دارد. برای اکچویتورهای استاندارد و ارزانقیمت، معمولاً هزینه نیروی کار برای تعمیر و قیمت کیت تعمیرات، تفاوت چندانی با خرید یک دستگاه نو ندارد و تعویض سریعتر و سادهتر است. اما برای اکچویتورهای بزرگ، گرانقیمت یا خاص، تعمیرات اساسی (Overhaul) کاملاً اقتصادی و منطقی است.
