اکچویتور برقی (الکتریکی): راهنمای کامل، انواع، قیمت و خرید

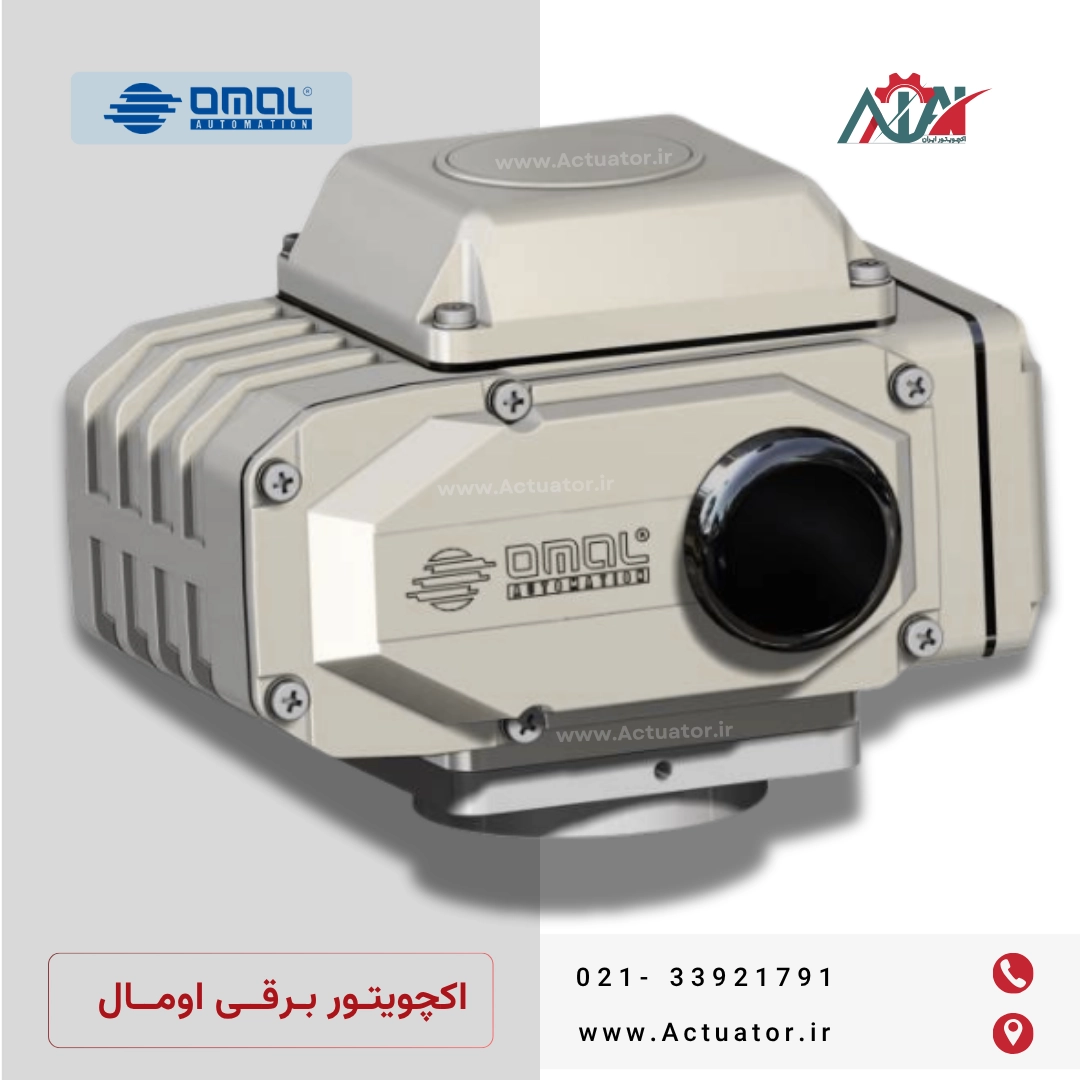

اکچویتور برقی یا عملگر الکتریکی (Electric Actuator) ساده‌ترین راه برای اتوماتیک‌کردن شیرهای توپی، پروانه‌ای، کشویی و کنترلی است؛ بدون نیاز به کمپرسور و هوای فشرده. در اکتیران انواع اکچویتور برقی ربع‌گرد، چندگرد، On/Off، مدولار (تدریجی) و ضدانفجار از برندهای آئوما، روتورک، اومال، پروال، هانیول و نوجیکس را با ضمانت اصالت و مشاوره فنی رایگان تأمین می‌کنیم. چه به دنبال شناخت این تجهیزات باشید و چه قصد خرید اکچویتور برقی داشته باشید، این راهنما همه سؤالات شما را پاسخ می‌دهد.

اکچویتور برقی چیست و چگونه کار می‌کند؟ ⚙️

به زبان ساده، اکچویتور الکتریکی دستگاهی است که انرژی الکتریکی را به حرکت مکانیکی تبدیل می‌کند تا یک شیر صنعتی را باز، بسته یا در موقعیت مشخصی تنظیم کند. موتور الکتریکی (AC تک‌فاز، سه‌فاز یا DC) از طریق گیربکس کاهنده، دور بالا را به گشتاور زیاد تبدیل می‌کند و محور خروجی به ساقه شیر (Stem) متصل می‌شود. لیمیت‌سوییچ‌ها و تورک‌سوییچ‌ها حرکت را در ابتدا و انتهای کورس متوقف کرده و از آسیب به شیر جلوگیری می‌کنند.

اجزای اصلی اکچویتور برقی

• موتور الکتریکی: قلب اکچویتور؛ در ولتاژهای 24V DC، 220V AC یا 380V سه‌فاز.
• گیربکس (جعبه‌دنده): کاهش سرعت موتور و افزایش گشتاور خروجی.
• لیمیت‌سوییچ و تورک‌سوییچ: توقف در موقعیت باز/بسته و حفاظت در برابر اضافه‌بار.
• نشانگر موقعیت: نمایش مکانیکی درصد بازشدن شیر.
• فلکه دستی (Manual Override): امکان باز و بستن شیر هنگام قطع برق.
• برد کنترل یا پوزیشنر: در مدل‌های مدولار برای دریافت سیگنال 4-20mA یا 0-10V و ارسال فیدبک.
• بدنه و درجه حفاظت: معمولاً IP67 یا IP68 و در مدل‌های خاص ضدانفجار.

مزایای اکچویتور برقی (چرا الکتریکی؟) ✅

• نصب آسان: بدون نیاز به کمپرسور، درایر و لوله‌کشی هوا؛ یک کابل برق و یک کابل فرمان کافی است.
• دقت و کنترل بالا: امکان تنظیم موقعیت شیر در هر درصد دلخواه با سیگنال آنالوگ.
• بهره‌وری انرژی: فقط هنگام حرکت برق مصرف می‌کند؛ برخلاف کمپرسور که دائماً کار می‌کند.
• پاک و بدون نشتی: مناسب صنایع غذایی و دارویی.
• هوشمندی و اتصال به شبکه: یکپارچگی با PLC و DCS و پروتکل‌هایی مانند Modbus، Profibus و HART.
• هزینه عملیاتی پایین: حذف هزینه نگهداری کمپرسور و نشتی هوا، هزینه کل مالکیت (TCO) را کاهش می‌دهد.

انواع اکچویتور برقی

اکچویتورهای برقی بر اساس نوع حرکت، نوع کنترل و محیط کاری دسته‌بندی می‌شوند. توضیحات کامل‌تر را در مقاله انواع اکچویتور برقی بخوانید.

بر اساس نوع حرکت

۱. اکچویتور برقی ربع‌گرد (Part-turn / Quarter-turn)

محور خروجی ۹۰ درجه (گاهی ۱۸۰ یا ۲۷۰ درجه) می‌چرخد؛ راه‌حل استاندارد برای اتوماسیون شیر توپی، شیر پروانه‌ای و دمپرها. پرکاربردترین نوع اکچویتور برقی در بازار ایران همین مدل است.

۲. اکچویتور برقی چندگرد (Multi-turn)

بیش از یک دور کامل (۳۶۰ درجه) می‌چرخد و برای شیرهای کشویی (Gate)، بشقابی (Globe) و دریچه‌های کانال آب (Sluice Gate) استفاده می‌شود؛ رایج در خطوط انتقال آب، پالایشگاه و نیروگاه. سری SA آئوما نمونه شناخته‌شده آن است.

۳. اکچویتور برقی خطی (Linear)

حرکت رفت‌وبرگشتی مستقیم (Push/Pull) را با مکانیزم پیچ لید یا بال اسکرو ایجاد می‌کند و در صنعت شیرآلات بیشتر برای شیرهای کنترلی بشقابی و دمپرها کاربرد دارد.

بر اساس نوع کنترل

اکچویتور برقی On/Off (دوحالته)

فقط دو وضعیت کاملاً باز و کاملاً بسته دارد و با یک فرمان ساده (کلید، رله یا خروجی PLC) کار می‌کند؛ ساده‌ترین و اقتصادی‌ترین گزینه برای قطع و وصل جریان.

اکچویتور برقی مدولار (تدریجی / Modulating)

با دریافت سیگنال آنالوگ 4-20mA یا 0-10V، شیر را در هر درصد دلخواه نگه می‌دارد و فیدبک موقعیت را به سیستم کنترل برمی‌گرداند؛ ضروری برای کنترل دبی، فشار و دما. صفحه اکچویتور تدریجی را ببینید.

اکچویتور برقی هوشمند (Intelligent)

مجهز به نمایشگر، تنظیم غیرتهاجمی بدون بازکردن درب، ثبت رویداد و پروتکل‌های ارتباطی صنعتی؛ مانند سری AUMATIC آئوما و IQ روتورک.

اکچویتور برقی ضدانفجار (Explosion-Proof / Ex)

در محیط‌هایی با گاز یا گرد قابل اشتعال (نفت، گاز، پتروشیمی، رنگ‌سازی) باید از اکچویتور دارای گواهی ATEX یا IECEx و کد حفاظتی مانند Ex d IIB T4 یا Ex d IIC T4 استفاده کرد. بدنه این مدل‌ها طوری مهندسی شده که انفجار احتمالی داخلی به محیط بیرون منتقل نشود. جزئیات کامل در مقاله اکچویتور برقی ضدانفجار.

مهم‌ترین مشخصات فنی که باید بدانید 📊

برای خرید اکچویتور الکتریکی مناسب باید با زبان کاتالوگ‌ها آشنا باشید:

گشتاور (Torque) یا نیرو (Force)

مهم‌ترین پارامتر؛ گشتاور برای مدل‌های دورانی (Nm) و نیرو برای مدل‌های خطی (N). مدلی انتخاب کنید که با ضریب اطمینان ۲۵ تا ۳۰ درصد از گشتاور شکست شیر بیشتر باشد. روش محاسبه: چگونه گشتاور اکچویتور را محاسبه کنیم؟

زمان عملکرد (Operating Time)

بر حسب ثانیه بر ۹۰ درجه (sec/90°) یا دور بر دقیقه (RPM). در خطوط آب، زمان طولانی‌تر از ضربه قوچ جلوگیری می‌کند.

زاویه چرخش یا طول کورس

زاویه چرخش برای مدل‌های دورانی (مثلاً ۹۰ درجه) و طول کورس برای مدل‌های خطی (مثلاً 100mm).

ولتاژ تغذیه

ولتاژهای رایج: 24V DC، 220V AC تک‌فاز و 380V AC سه‌فاز.

کلاس کاری (Duty Cycle)

نشان می‌دهد اکچویتور چه مدت می‌تواند پیوسته کار کند (مثلاً ۲۵٪). انتخاب کلاس کاری نامناسب باعث داغ شدن و سوختن موتور می‌شود.

درجه حفاظت (IP Rating)

رقم اول مقاومت در برابر گرد و غبار و رقم دوم در برابر آب است. برای فضای باز IP67 و برای محیط‌های غرقابی IP68 توصیه می‌شود.

فلنج اتصال

استاندارد ISO 5211 امکان نصب مستقیم اکچویتور روی شیر (یا با براکت و کوپلینگ) را فراهم می‌کند.

راهنمای گام‌به‌گام خرید اکچویتور برقی 📝

با پاسخ به سؤالات زیر بهترین گزینه را پیدا کنید (راهنمای کامل‌تر: ۵ پارامتر کلیدی انتخاب اکچویتور):

1. نوع شیر و نوع حرکت: توپی و پروانه‌ای ← ربع‌گرد؛ کشویی و بشقابی ← چندگرد.
2. گشتاور موردنیاز: گشتاور شیر را از کاتالوگ سازنده بگیرید و حداقل ۲۵٪ ضریب اطمینان اضافه کنید.
3. نوع کنترل: On/Off برای قطع و وصل، مدولار با سیگنال 4-20mA برای کنترل دقیق.
4. ولتاژ در دسترس: 24V DC، 220V AC یا 380V سه‌فاز.
5. زمان عملکرد و کلاس کاری: متناسب با تعداد دفعات عملکرد و حساسیت خط به ضربه قوچ.
6. شرایط محیطی: درجه IP، محدوده دما و نیاز به گواهی ضدانفجار.
7. اتصال مکانیکی: تطبیق فلنج ISO 5211 و سایز شفت شیر با اکچویتور.
8. بودجه و برند: پریمیوم (آئوما، روتورک) برای صنایع سنگین؛ اقتصادی (پروال، نوجیکس) برای مصارف عمومی.

کاربردهای اکچویتور برقی در صنایع 🏭

• آب و فاضلاب: خطوط انتقال، ایستگاه‌های پمپاژ و تصفیه‌خانه‌ها.
• نفت، گاز و پتروشیمی: شیرهای خطوط لوله و مخازن (با مدل ضدانفجار).
• نیروگاه‌ها: کنترل بخار، آب تغذیه و سیستم خنک‌کننده.
• HVAC و تأسیسات ساختمان: شیرهای فن‌کویل، چیلر، موتورخانه و دمپرها.
• صنایع غذایی و دارویی: شیرهای بهداشتی استیل، بدون آلودگی هوای فشرده.
• فولاد، معدن و سیمان: شیرهای دوغاب و خطوط آب صنعتی.
• کشاورزی و گلخانه: کنترل از راه دور شیرهای آبیاری و دریچه‌های تهویه.

لیست قیمت اکچویتور برقی 💰

قیمت اکچویتور برقی به برند، گشتاور، نوع کنترل، ولتاژ، کلاس ضدانفجار و نرخ ارز بستگی دارد (بیشتر بخوانید: تأثیر قیمت دلار بر قیمت اکچویتور). جدول زیر به‌صورت دوره‌ای به‌روزرسانی می‌شود؛ برای قیمت دقیق و موجودی با کارشناسان اکتیران تماس بگیرید.

نکته: قیمت‌ها تقریبی و به‌روز مهر ۱۴۰۵ است؛ برای قیمت قطعی تماس بگیرید.

مقایسه برترین برندهای اکچویتور برقی

انتخاب برند مناسب هنگام خرید اکچویتور برقی به کاربرد، بودجه و حساسیت پروژه بستگی دارد. جدول زیر دید کلی برای مقایسه سریع ارائه می‌دهد؛ برای بررسی دقیق‌تر مقاله بهترین برندهای اکچویتور برقی را بخوانید.

نکته: «امتیاز اکتیران» یک ارزیابی داخلی پیشنهادی بر اساس ترکیب کیفیت، قیمت و در دسترس بودن در بازار ایران است.

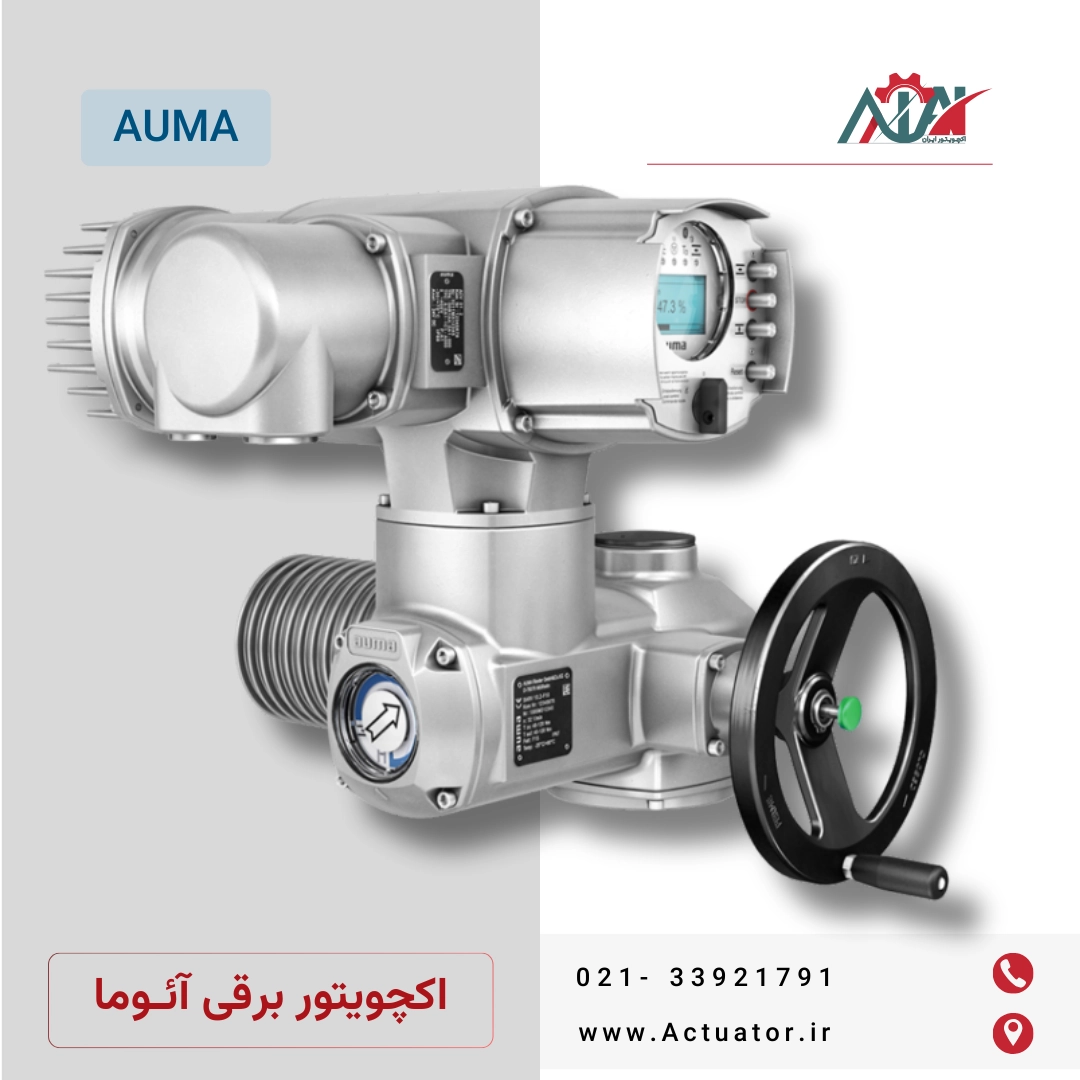

اکچویتور برقی آئوما (AUMA) – آلمان

اکچویتور برقی auma مرجع صنایع سنگین است: سری SA چندگرد، SQ ربع‌گرد، کنترل‌های هوشمند AUMATIC و سری کامپکت PROFOX؛ انتخاب اول برای نفت و گاز، نیروگاه و خطوط انتقال آب. مشاهده اکچویتور آئوما

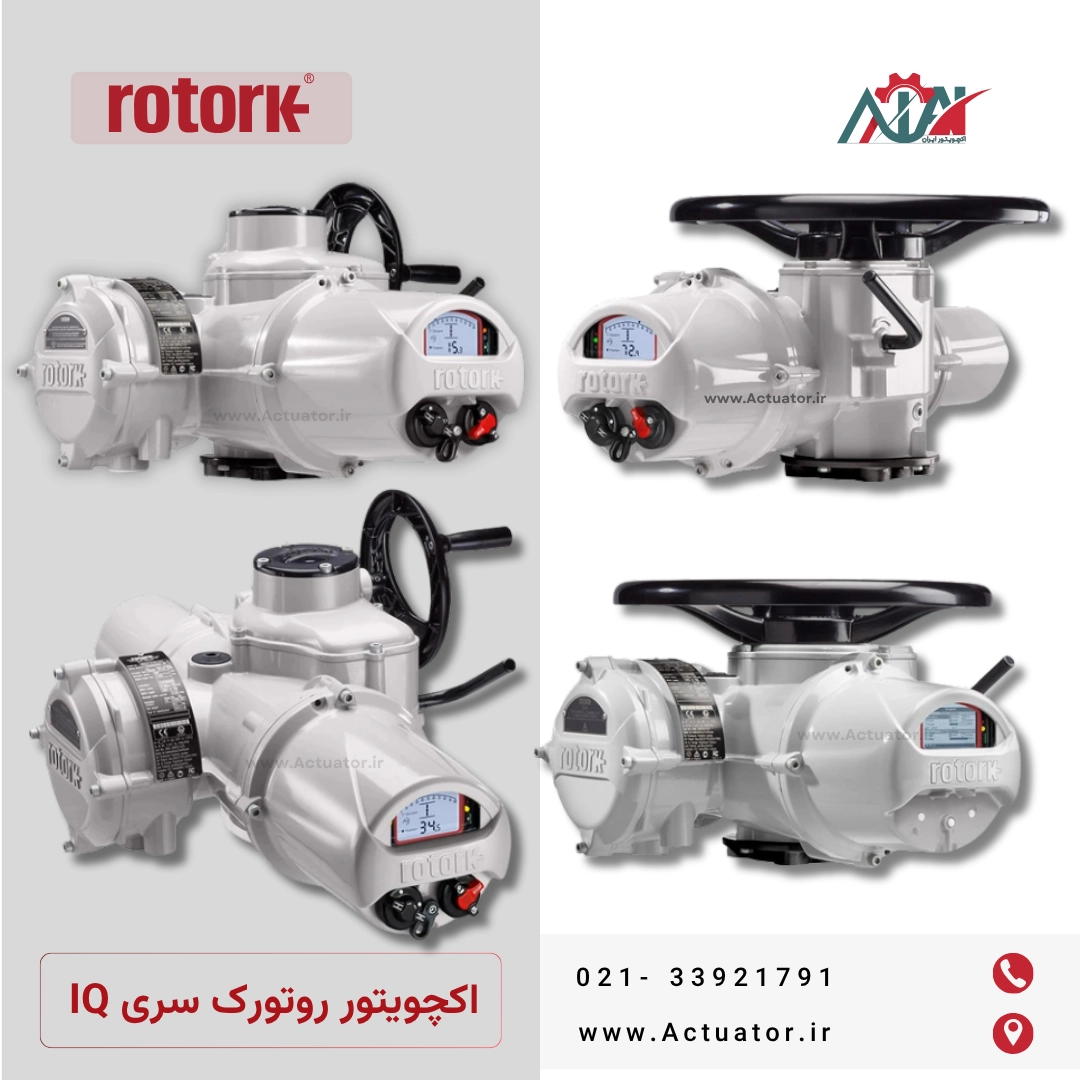

اکچویتور برقی روتورک (Rotork) – انگلستان

شناخته‌شده با سری هوشمند IQ، تنظیم غیرتهاجمی و گواهی‌های ضدانفجار برای شرایط سخت. مشاهده اکچویتور روتورک

اکچویتور برقی پروال و نوجیکس؛ گزینه‌های اقتصادی

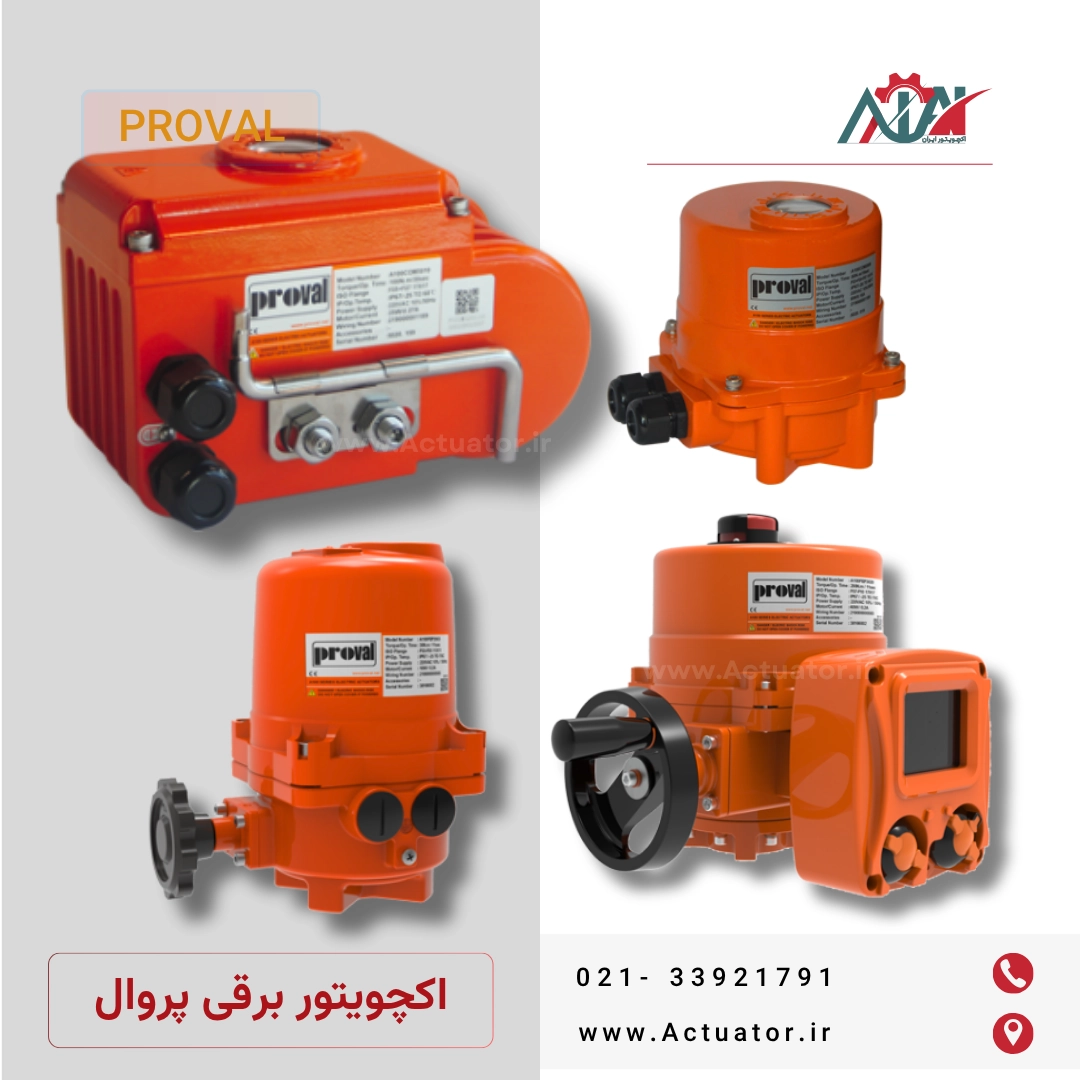

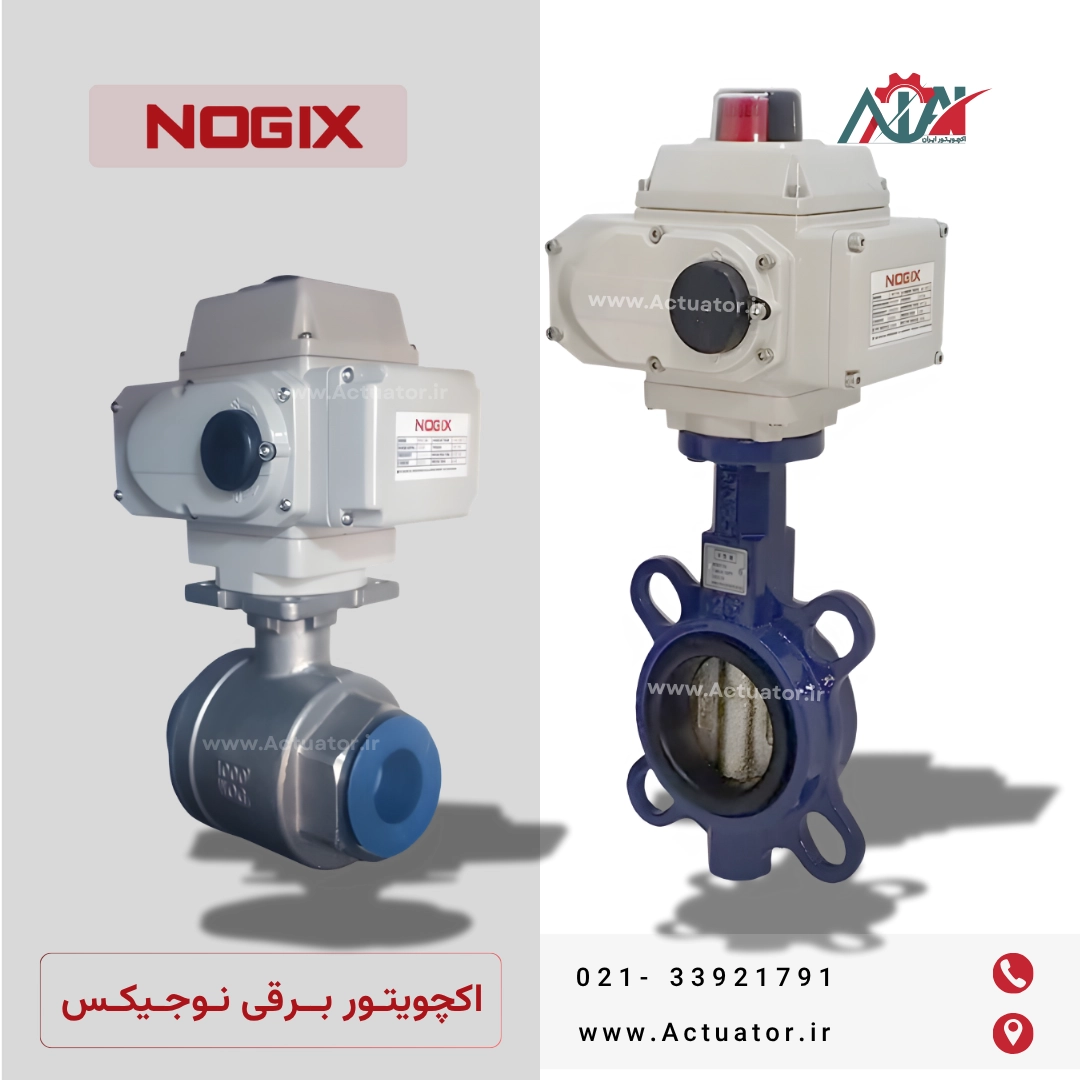

پروال از پرفروش‌ترین برندهای بازار ایران با قطعات در دسترس است و اکچویتور برقی نوجیکس اقتصادی‌ترین انتخاب برای مصارف عمومی با تأمین سریع. مقایسه این دو را در مقایسه اکچویتور پرووال و نوجیکس بخوانید.

نصب، راه‌اندازی و نگهداری 🛠️

• بررسی شیر پیش از نصب: شیر را چند بار دستی باز و بسته کنید تا از روان بودن آن مطمئن شوید.
• نصب مکانیکی صحیح: هم‌راستایی کامل اکچویتور و شفت شیر؛ هرگونه بار جانبی باعث فرسایش سریع می‌شود.
• سیم‌کشی ایمن: طبق دیاگرام سازنده، با کابل مناسب جریان موتور و اتصال ارت.
• تنظیم لیمیت‌سوییچ‌ها و جهت چرخش: پیش از راه‌اندازی، تا از آسیب به شیر جلوگیری شود.
• آب‌بندی گلندها: برای جلوگیری از نفوذ رطوبت به بدنه.
• نگهداری دوره‌ای: بازدید گیربکس، گریس‌کاری و کنترل هیتر ضدتعریق.

راهنمای کامل: آموزش گام‌به‌گام نصب و کالیبراسیون اکچویتور و نگهداری و تعمیرات پیشگیرانه.

خرید و فروش اکچویتور برقی از اکتیران

اکتیران در زمینه فروش اکچویتور برقی و تأمین شیرآلات اتوماتیک صنعتی فعالیت می‌کند:

• ضمانت اصالت کالا برای برندهای اروپایی و آسیایی
• مشاوره فنی رایگان برای محاسبه گشتاور و انتخاب مدل
• تأمین پکیج کامل شیر + اکچویتور + براکت و کوپلینگ
• ارسال به سراسر ایران و پشتیبانی پس از فروش

سوالات متداول (FAQ) 🙋

۱. قیمت اکچویتور برقی به چه عواملی بستگی دارد؟

به برند، گشتاور خروجی، نوع کنترل (On/Off یا مدولار)، ولتاژ، درجه حفاظت، گواهی ضدانفجار و نرخ ارز. برای قیمت روز با اکتیران تماس بگیرید.

۲. اکچیتور برقی، اکچیوتور یا الکتریک اکچویتور همان اکچویتور برقی است؟

بله. «اکچیتور»، «اکچیوتور»، «اکچوایتور» و «الکتریک اکچویتور» نگارش‌های مختلف واژه Actuator هستند و همه به عملگر برقی شیرهای صنعتی اشاره دارند.

۳. چگونه گشتاور مورد نیاز اکچویتور برقی را محاسبه کنم؟

گشتاور شکست شیر را از کاتالوگ سازنده بگیرید و آن را در ضریب اطمینان حداقل ۱.۲۵ ضرب کنید. سپس فلنج ISO 5211 شیر را با اکچویتور تطبیق دهید. کارشناسان اکتیران این محاسبه را رایگان انجام می‌دهند.

۴. اکچویتور برقی On/Off بهتر است یا مدولار؟

اگر فقط قطع و وصل جریان لازم است، On/Off کافی و اقتصادی‌تر است. برای کنترل دقیق دبی، فشار یا دما، مدل مدولار با سیگنال 4-20mA لازم است.

۵. آیا اکچویتورهای برقی قابلیت Fail-Safe دارند؟

مدل‌های استاندارد در صورت قطع برق در آخرین موقعیت می‌مانند (Fail-in-Place) و با فلکه دستی قابل جابه‌جایی‌اند. مدل‌های Fail-Safe از مکانیزم فنری یا باتری پشتیبان استفاده می‌کنند و باید سفارشی درخواست شوند.

۶. اکچویتور برقی auma برای چه صنایعی مناسب است؟

آئوما برای صنایع سنگین مانند نفت و گاز، نیروگاه، پتروشیمی و خطوط انتقال آب که به اطمینان بالا و گشتاور زیاد نیاز دارند مناسب است.

۷. اکچویتور برقی نوجیکس برای چه مصارفی پیشنهاد می‌شود؟

برای مصارف عمومی و پروژه‌هایی با بودجه محدود که به تأمین سریع نیاز دارند؛ مانند تأسیسات، آبیاری و صنایع سبک.

۸. آیا درجه حفاظت IP65 به معنای ضد آب بودن کامل است؟

خیر. IP65 فقط در برابر پاشش آب مقاوم است. برای نصب در فضای باز IP67 و برای غوطه‌وری در آب IP68 توصیه می‌شود.
