راهنمای انتخاب اکچویتور: ۵ پارامتر کلیدی که قبل از خرید باید بدانید
چک‌لیست مهندسی برای یک خرید دقیق و موفق
آیا تا به حال پیش آمده که تجهیزاتی را خریداری کنید و در زمان نصب متوجه شوید قدرت کافی ندارد یا اندازه آن با سیستم شما همخوانی ندارد؟ در دنیای اتوماسیون صنعتی، انتخاب اشتباه یک اکچویتور (عملگر) فقط به معنای هدر رفتن پول خرید نیست؛ بلکه به معنای توقف خط تولید، هزینه‌های اصلاح و اتلاف زمان ارزشمند است.
قبل از اینکه گوشی تلفن را بردارید و با واحد فروش تماس بگیرید، یا قبل از اینکه در صفحه اکچویتور پنوماتیک به دنبال محصول بگردید، باید پاسخ ۵ سوال کلیدی را بدانید. این مقاله به عنوان یک چک‌لیست خرید حرفه‌ای طراحی شده است تا شما را از یک “خریدار مردد” به یک “مهندس آگاه” تبدیل کند.
آنچه در این راهنما می‌خوانید:
- پارامتر ۱: نیرو (Force) یا گشتاور (Torque)؛ چقدر قدرت نیاز دارید؟
- پارامتر ۲: کورس (Stroke) یا زاویه چرخش؛ دامنه حرکت چقدر است؟
- پارامتر ۳: سرعت (Speed)؛ کار باید چقدر سریع انجام شود؟
- پارامتر ۴: نوع عملکرد (سینگل یا دبل)؛ ایمنی چقدر مهم است؟
- پارامتر ۵: شرایط محیطی؛ اکچویتور کجا نصب می‌شود؟
- پارامتر ۶: اتصال و لوازم جانبی
- جدول جمع‌بندی
- پنوماتیک یا برقی؟
- سوالات متداول
پارامتر ۱: نیرو (Force) یا گشتاور (Torque) 💪
مهم‌ترین سوالی که فروشنده از شما خواهد پرسید این است: “بار شما چقدر سنگین است؟”
پاسخ به این سوال بسته به نوع حرکتی که نیاز دارید (خطی یا چرخشی) متفاوت است:
الف) برای حرکت خطی (جک/سیلندر پنوماتیک):
اگر قصد دارید جسمی را هل دهید، بکشید یا بلند کنید، باید نیروی لازم (Force) را محاسبه کنید.
- واحد اندازه‌گیری: نیوتن (N) یا کیلوگرم‌نیرو (kgf). (نکته: هر ۱۰۰ نیوتن تقریباً معادل ۱۰ کیلوگرم است).
- نحوه محاسبه: نیرو رابطه مستقیمی با “فشار هوای موجود” و “قطر سیلندر” دارد. فرمول طلایی
F = P × Aاست. - قانون طلایی: همیشه اکچویتوری را انتخاب کنید که ۲۵٪ تا ۵۰٪ نیروی بیشتری نسبت به محاسبات تئوری شما داشته باشد تا بر اصطکاک غلبه کند.
ب) برای حرکت چرخشی (اکچویتور شیر):
اگر قصد باز و بسته کردن یک شیر توپی یا پروانه‌ای را دارید، باید گشتاور (Torque) را بدانید.
- واحد اندازه‌گیری: نیوتن-متر (N.m).
- نکته: گشتاور مورد نیاز را از کاتالوگ شیر استخراج کنید و حتماً ضریب اطمینان را اعمال کنید.
پارامتر ۲: کورس (Stroke) یا زاویه چرخش 📏
اکچویتور شما قرار است چقدر حرکت کند؟ دانستن نقطه شروع و پایان دقیق، برای انتخاب سایز فیزیکی دستگاه حیاتی است.
الف) کورس (Stroke) در مدل‌های خطی:
این عدد نشان می‌دهد شفت اکچویتور چند میلی‌متر (mm) به بیرون حرکت می‌کند.
- کورس‌های استاندارد معمولاً اعدادی رند هستند (مانند 50، 100، 200 میلی‌متر).
- نکته خرید: اگر کورس مورد نیاز شما دقیقاً استاندارد نیست (مثلاً ۱۲۵ میلی‌متر)، معمولاً باید کورس استاندارد بالاتر (مثلاً ۱۵۰ میلی‌متر) را انتخاب کرده و حرکت را محدود کنید یا سفارش ساخت خاص بدهید.
ب) زاویه چرخش (Rotation) در مدل‌های شیر:
اکثر شیرهای صنعتی “ربع‌گرد” هستند، یعنی نیاز به چرخش ۹۰ درجه دارند. اما اطمینان حاصل کنید که شیر شما نیاز به چرخش ۱۲۰ یا ۱۸۰ درجه نداشته باشد.
پارامتر ۳: سرعت (Speed)؛ کار باید چقدر سریع انجام شود؟ ⏱️
سرعت باز و بسته شدن اکچویتور در برخی فرآیندها حیاتی است. اما توجه کنید: “سریع‌تر همیشه بهتر نیست!”
نکات مهم درباره سرعت:
- اکچویتورهای پنوماتیک: ذاتاً سریع هستند. یک اکچویتور بادی می‌تواند یک شیر بزرگ را در کمتر از ۱ ثانیه ببندد. اگر این سرعت برای سیستم شما زیاد است (خطر ضربه قوچ)، می‌توانید با نصب شیرهای کنترل جریان (Flow Control)، سرعت را کاهش دهید.
- اکچویتورهای برقی: معمولاً کندتر و دقیق‌تر هستند. سرعت آن‌ها بر حسب “ثانیه بر ۹۰ درجه” بیان می‌شود (مثلاً ۱۰ ثانیه). اگر به کنترل دقیق سرعت نیاز دارید، صفحه اکچویتور برقی ما را بررسی کنید.
نکته مهندسی: ضربه قوچ (Water Hammer)
بستن ناگهانی یک شیر در خط لوله مایعات، می‌تواند موج فشاری مخربی ایجاد کند که لوله‌ها را می‌ترکاند. اگر سیال شما مایع است، در درخواست خرید خود قید کنید که به “سرعت کنترل شده” نیاز دارید.

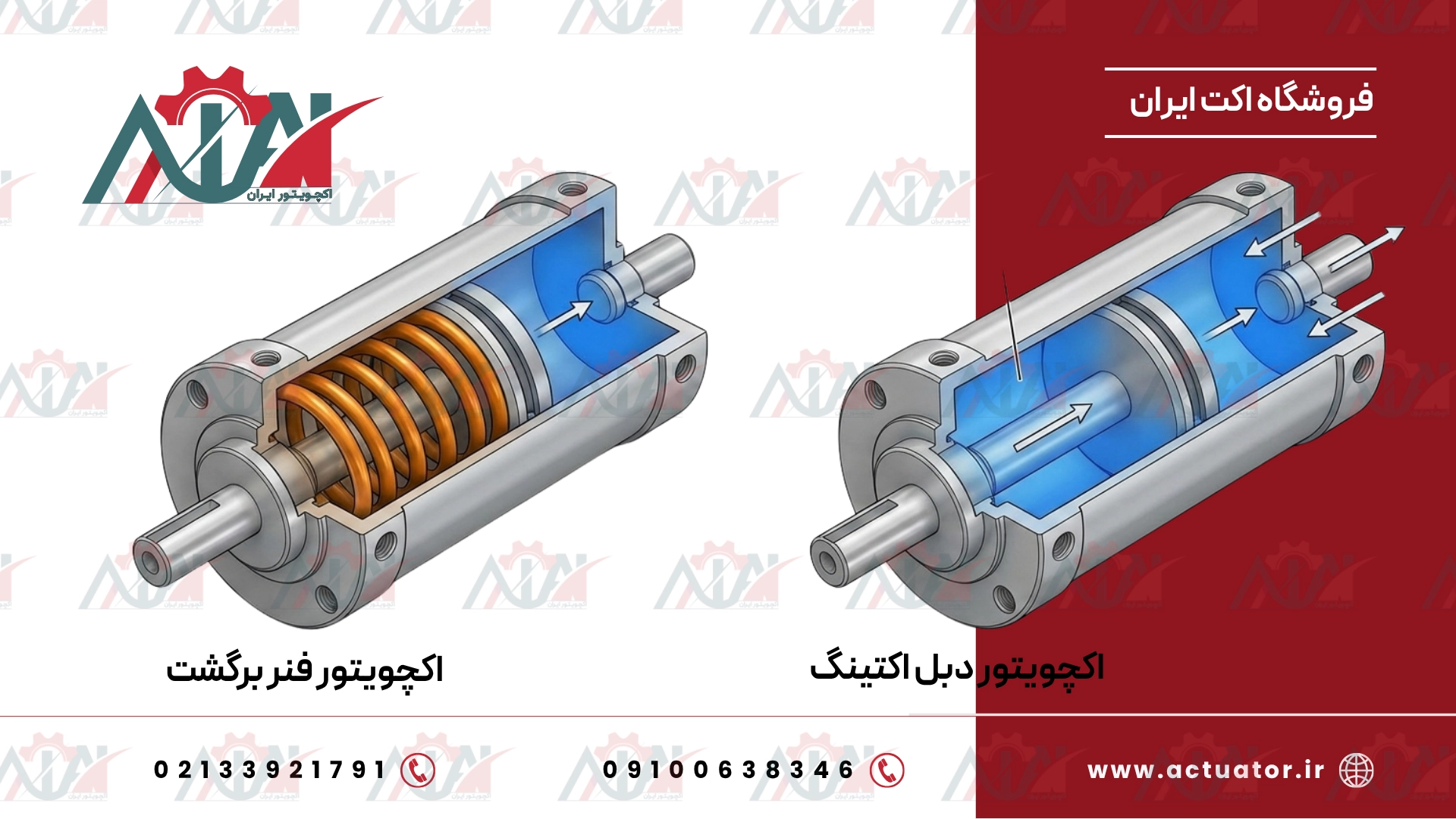

پارامتر ۴: نوع عملکرد (سینگل یا دبل)؛ ایمنی چقدر مهم است؟ 🛡️
این پارامتر مستقیماً به ایمنی سیستم شما مربوط می‌شود و بر قیمت نهایی تأثیر زیادی دارد. اکچویتورها به دو دسته تقسیم می‌شوند:
الف) دبل اکت (Double Acting / دواثره):
اکچویتور دبل اکت برای باز شدن نیاز به فشار هوا دارد و برای بسته شدن هم نیاز به فشار هوا دارد. اگر هوای فشرده قطع شود، اکچویتور در همان حالت باقی می‌ماند.
- مزیت: ارزان‌تر، کوچکتر، قدرتمندتر.
- کاربرد: برای فرآیندهای عادی که قطع شدن هوا خطری ایجاد نمی‌کند.
ب) سینگل اکت (Single Acting / فنر برگشت):
اکچویتور فنربرگشت یا سینگل اکت برای حرکت در یک جهت از هوا استفاده می‌کند و برای بازگشت از فنر. اگر هوا قطع شود، فنر به طور خودکار شیر را می‌بندد (یا باز می‌کند).
- مزیت: ایمنی بالا (Fail-Safe).
- کاربرد: برای شیرهای اضطراری و خطوط گاز یا مواد شیمیایی.
پارامتر ۵: شرایط محیطی؛ اکچویتور کجا نصب می‌شود؟ 🌡️
آخرین سوال چک‌لیست ما مربوط به محل نصب است. عدم توجه به این مورد باعث خرابی زودهنگام دستگاه می‌شود.
چک‌لیست محیطی:
- دما: آیا محیط بسیار داغ (نزدیک کوره) یا بسیار سرد (مناطق سردسیر) است؟ (نیاز به سیل‌های وایتون یا سیلیکون).
- خوردگی: آیا محیط دارای رطوبت بالا، بخارات اسیدی یا آب شور است؟ (نیاز به بدنه استنلس استیل یا پوشش اپوکسی).
- خطر انفجار: آیا محیط گازی و قابل اشتعال است؟ (نیاز به استاندارد ATEX).
- نفوذ آب و گرد و غبار: آیا اکچویتور زیر باران نصب می‌شود؟ (نیاز به استاندارد IP65 یا بالاتر).
آماده خرید هستید؟
حالا که پاسخ این ۵ سوال کلیدی را می‌دانید، می‌توانید با اعتماد به نفس کامل با فروشندگان صحبت کنید. شما دیگر یک خریدار معمولی نیستید، بلکه دقیقاً می‌دانید چه می‌خواهید.
کارشناسان فنی ما در اکت ایران آماده‌اند تا بر اساس همین پارامترها، بهترین مدل را از میان برندهای معتبری چون فستو، نوجیکس و پروال به شما پیشنهاد دهند.
پارامتر تکمیلی ۶: استاندارد اتصال و لوازم جانبی

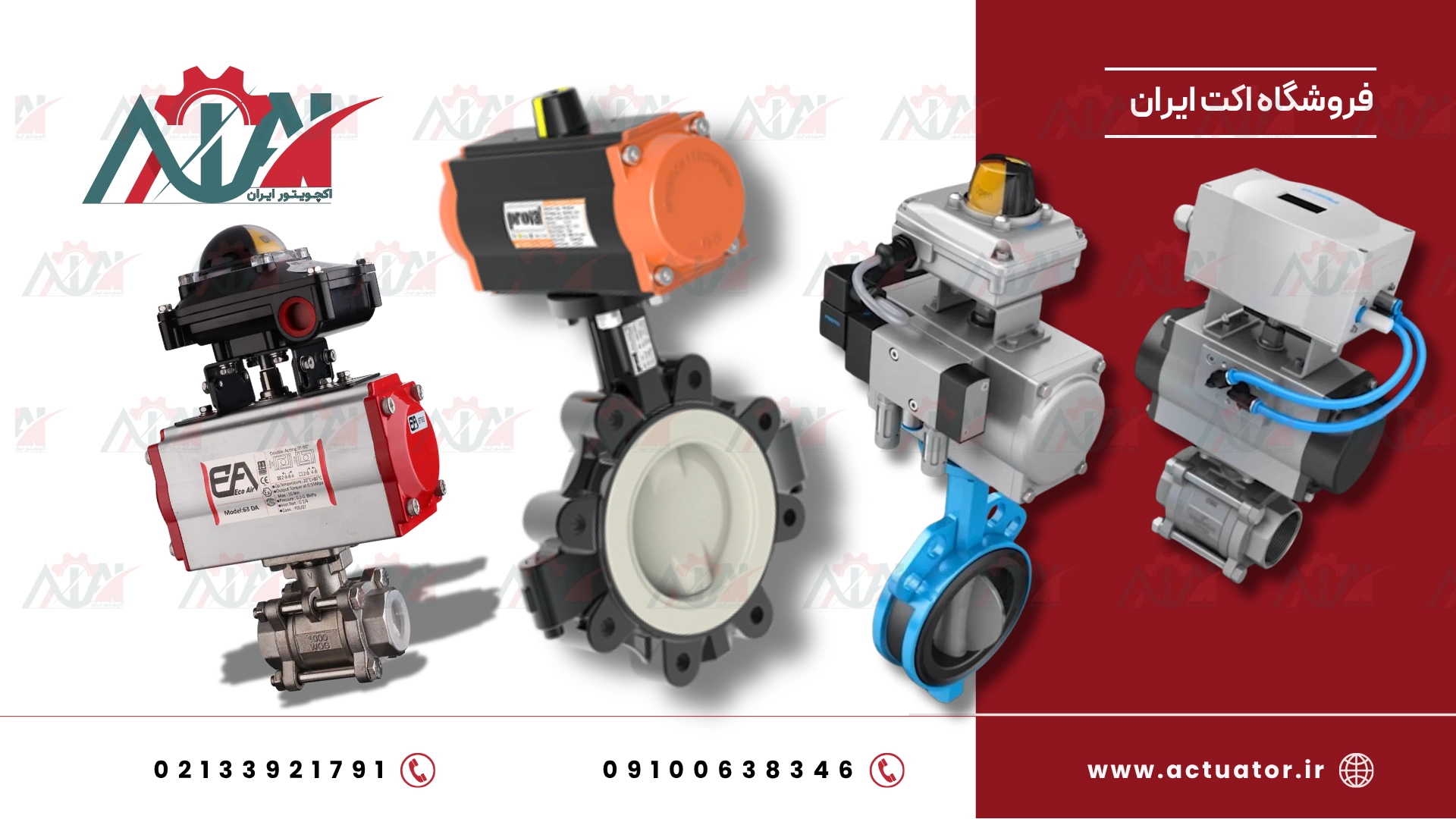

پس از تعیین پنج پارامتر اصلی، باید مطمئن شوید اکچویتور به‌درستی به تجهیز و سیستم کنترل متصل می‌شود. در اکچویتورهای دورانی شیر، فلنج اتصال طبق استاندارد ISO 5211 و ابعاد شفت (چهارگوش، دوتخت یا خار دار) تعیین می‌کند که آیا نصب مستقیم ممکن است یا به براکت و کوپلینگ نیاز دارید. در سیلندرهای خطی، نوع نگهدارنده (فلنج جلو، پایه، لولا یا ترانیون) و نوع سر میله (رزوه، مفصل گوی یا شاخکی) باید با سازه هماهنگ باشد.
لوازم جانبی هم بخشی از انتخاب‌اند: شیر برقی با ولتاژ مناسب، لیمیت سوئیچ باکس یا سنسور برای فیدبک موقعیت، پوزیشنر برای کنترل تدریجی، و واحد مراقبت هوا برای تامین هوای تمیز. اطمینان از وجود سطح اتصال NAMUR روی اکچویتور، نصب این لوازم را ساده و استاندارد می‌کند.
جدول جمع‌بندی پارامترهای انتخاب
| پارامتر | سوال کلیدی | اطلاعاتی که باید آماده کنید |
|---|---|---|
| نیرو / گشتاور | اکچویتور چه باری را باید جابه‌جا کند؟ | وزن یا نیروی بار، گشتاور شیر از دیتاشیت |
| کورس / زاویه | چه مسافت یا زاویه‌ای لازم است؟ | طول حرکت یا زاویه ۹۰/۱۸۰ درجه |
| سرعت | کار در چه زمانی باید انجام شود؟ | زمان مجاز باز و بسته شدن |
| نوع عملکرد | با قطع انرژی چه اتفاقی باید بیفتد؟ | نیاز به Fail-Safe و جهت آن |
| شرایط محیطی | اکچویتور کجا نصب می‌شود؟ | دما، رطوبت، خورندگی، منطقه انفجاری، IP |
| اتصال و لوازم جانبی | چطور نصب و کنترل می‌شود؟ | فلنج و شفت، ولتاژ شیر برقی، نوع فیدبک |
پنوماتیک یا برقی؟ تصمیم پیش از پارامترها
تمام پارامترهای بالا هم برای اکچویتور پنوماتیک و هم برای اکچویتور برقی صدق می‌کنند، اما پیش از آن باید نوع انرژی را انتخاب کنید. اگر شبکه هوای فشرده تمیز و پایدار دارید و سرعت و حالت ایمن ساده مهم است، پنوماتیک معمولاً اقتصادی‌تر است. اگر هوای فشرده در محل وجود ندارد، شیر در نقطه‌ای دور نصب شده یا کنترل تدریجی دقیق و ارتباط شبکه‌ای می‌خواهید، مدل برقی منطقی‌تر است.
نکته حرفه‌ای
اطلاعات مربوط به «بدترین شرایط» را اعلام کنید، نه شرایط معمول: کمترین فشار هوا، بیشترین دما و بیشترین اختلاف فشار روی شیر. اکچویتوری که برای بدترین حالت انتخاب شود، در شرایط عادی هم بدون مشکل کار می‌کند.
بیشتر بدانید
برای محاسبه دقیق پارامتر اول، راهنمای محاسبه گشتاور اکچویتور و برای پارامتر چهارم، مقایسه سینگل اکت و دبل اکت را بخوانید. اگر اکچویتور را برای شیر می‌خواهید، دسته‌های شیر توپی و شیر پروانه‌ای را هم ببینید.
سوالات متداول انتخاب اکچویتور
- برای استعلام قیمت اکچویتور چه اطلاعاتی لازم است؟
- حداقل نوع و سایز شیر یا بار، گشتاور یا نیرو، نوع عملکرد (سینگل یا دبل)، فشار هوا یا ولتاژ و شرایط محیطی.
- اگر گشتاور شیر را ندانم چه کنم؟
- مدل و سازنده شیر را اعلام کنید تا از دیتاشیت استخراج شود؛ در غیر این صورت سایز، نوع شیر، فشار و نوع سیال برای تخمین مهندسی لازم است.
- آیا می‌توان یک اکچویتور را برای چند سایز شیر استفاده کرد؟
- تنها در صورتی که گشتاور و ابعاد اتصال مناسب باشد؛ در عمل هر سایز شیر اکچویتور متناسب خود را نیاز دارد.
- اکچویتور مناسب محیط بیرونی چه ویژگی‌هایی دارد؟
- درجه حفاظت مناسب (مثلاً IP67)، پوشش مقاوم به اشعه UV و خوردگی و آب‌بندهای متناسب با دمای محیط.
